幕墙结构计算系统

幕墙立柱结构计算工具在幕墙（玻璃幕墙）的设计中，立柱结构是一个重要的组成部分。

计算幕墙立柱结构需要考虑多种因素，包括结构强度、稳定性、风荷载等。

以下是一些用于计算幕墙立柱结构的常见工具和方法：1.结构分析软件：使用专业的结构分析软件，如ETABS、SAP2000、STAAD.Pro等。

这些软件能够进行三维结构分析，考虑各种力的作用，提供详细的结构计算和分析结果。

2.风荷载计算软件：使用风荷载计算软件，例如WindLOAD、TURBO and WindSim等，用于计算幕墙立柱在不同风荷载条件下的应力和变形。

3.结构设计手册：参考结构设计手册，根据国家或地区的建筑规范和标准，进行幕墙立柱结构的计算。

手册通常提供了各类建筑结构元素的设计方法和计算公式。

4.有限元分析：进行有限元分析，使用有限元软件（如ANSYS、ABAQUS等），将立柱结构离散为有限个单元进行模拟，以获取更为精确的应力和变形分布。

5.建筑信息建模（BIM）：使用BIM工具，如Revit、Tekla等，进行建筑信息建模。

这样的工具能够在设计阶段就模拟建筑结构的行为，提供结构参数和分析结果。

6.风洞试验：进行实际的风洞试验，以获取实际风荷载下幕墙结构的响应。

试验结果可以用于验证计算模型的准确性。

7.压杆法计算：幕墙设计中常使用的一种简化计算方法是压杆法。

通过考虑立柱处的等效压杆，进行结构计算，这样可以在一定程度上简化计算过程。

8.验算手算：在使用计算软件的同时，进行手算验证。

手算可以帮助确认计算结果的合理性，同时也有助于理解结构的基本原理。

建筑及外围护结构幕墙设计计算软件选用指南1 结构设计计算软件结构设计软件是指工程、幕墙设计人员进行复杂结构设计时所必须应用的设计计算工具，也是确保设计质量、安全、经济和提高设计效率的一种现代化必备工具。

2 结构设计计算软件的选用原则2．1 结构分析是采用二维还是采用三维计算。

二维为平面计算，三维为空间计算。

在三维计算时是空间铰接杆还是空间刚接杆。

空间铰接为二力杆系适用于网架，空间刚接为弯、压、剪杆适用于刚架。

总之软件的选用应从力学概念和工程经验加以分析判断。

2．2 设计软件的适用范围，是多层还是高层，是框架还是厂房排架，是混凝土结构还是钢结构，是单纯的计算还是带有CAD绘图等。

每个设计软件都有它的特点、功能、还有它的解题能力的范围。

2．3 注意设计软件的应用平台，是Windows还是MS-DOS系统，在Windows下，要注意是Windows98还是Windows2000，选用的软件是否符合自己的使用机型和功能要求。

2．4 注意设计软件是网络版还是单机版。

网络版适用于单位的计算机联网系统，而单机版只适用于单台计算机的个人使用。

2．5 设计软件的前处理功能，是CAD建模还是自研制的图形平台建模。

要十分注意软件前处理的包装、界面、易操作性和易编辑效果。

设计软件的后处理功能，有无多种工况的最不利组合，混凝土截面的配筋，钢结构应力验算，柱子的轴压比，有无计算结果的云图形、表格自动生成输出和归档的必需文件。

2．6 应考察设计软件的开发单位（或公司）的综合能力，素质修养，软件的鉴定和实际工程应用年限，成熟程度，还应了解对设计软件的维护和升版能力。

2．7 有针对性的选择软件产品，属于多层平面框架，交叉梁的决不选择高层空间程序计算而把问题复杂化；反之属于复杂的高层结构决不能用简化的平面程序去解法。

2．8 考察结构计算软件，应以符合国家现行规范的原则为前提，即那些规范公式程序已考虑，那些规范公式程序未考虑。

选择软件时还要着重考虑该软件产品前后处理图形的输出功能是否满足设计与审查的需求，能否给设计人员有一种完整、清晰、归档的图形效果。

弧形幕墙结构计算摘要：一、弧形幕墙结构概述二、弧形幕墙结构计算方法1.结构分析2.荷载计算3.内力分析4.构件设计三、弧形幕墙结构计算实例四、结构计算的注意事项五、结论正文：一、弧形幕墙结构概述弧形幕墙结构作为现代建筑的一种新型外墙结构形式，其独特的造型和美观效果深受建筑师和业主的喜爱。

这种结构形式打破了传统建筑的直线条束缚，为建筑设计提供了更多的创意空间。

弧形幕墙结构广泛应用于大型公共建筑、商业建筑和高层住宅等领域。

二、弧形幕墙结构计算方法1.结构分析结构分析是弧形幕墙结构计算的基础。

分析过程包括结构形式确定、结构材料选择、结构连接方式等。

结构分析需要考虑结构的稳定性、刚度和强度等2.荷载计算荷载计算是弧形幕墙结构计算的重要环节。

荷载包括永久荷载和临时荷载。

永久荷载主要指结构自重、围护墙重量等；临时荷载主要指风荷载、雪荷载、地震作用等。

3.内力分析内力分析是根据结构形式、材料性能和荷载作用，计算结构在各种荷载下的内力分布，包括弯矩、剪力、轴力等。

4.构件设计构件设计是根据内力分析结果，按照设计规范和材料性能要求，设计构件的尺寸和形状。

构件设计需要考虑结构的稳定性、刚度和强度等因素。

三、弧形幕墙结构计算实例以某弧形幕墙结构为例，首先进行结构分析，确定采用钢管桁架结构形式；然后进行荷载计算，考虑永久荷载和风荷载；接着进行内力分析，计算出弯矩、剪力、轴力等内力分布；最后进行构件设计，根据内力分析结果设计出合适的钢管桁架尺寸和连接方式。

四、结构计算的注意事项结构计算过程中，需要注意以下几点：1.结构分析时要充分考虑结构的稳定性、刚度和强度等因素，确保结构安全可靠。

2.荷载计算要准确，需要考虑不同荷载的组合作用。

3.内力分析时要注意材料性能的极限值，避免结构出现塑性铰或疲劳破坏4.构件设计时要遵循设计规范，确保构件尺寸和形状合理。

五、结论弧形幕墙结构计算是一项复杂的工程技术任务，需要结合结构形式、材料性能、荷载作用等多方面因素进行综合分析。

预报：
规范中各种类型幕墙的结构设计将在下一讲 中论述 各种类型幕墙包括：构件式幕墙（玻璃、金 属板、石材），全玻璃幕墙，点支撑玻璃幕 墙。
规范中幕墙的结构设计
---结合汇宝软件应用
主要内容：
一.幕墙结构设计计算的主要公式 二.幕墙结构设计计算(汇宝软件)的取值方法 软件演示 三.幕墙结构设计计算中应注意的问题
一.幕墙结构设计计算的主要公式
公式一：风荷载计算： 计算式：Wk= βgz * μs * μz * w0 式中： wk —设计风压值 βgz —离地面高度Z米处的阵风系数 μs —风荷载体型系数 μz —风压高度变化系数 w0 —基本风压值 公式二：垂直于幕墙平面的水平地震作用标准值 ： 计算式：qEK= （βe * αmax * Gk ）/ A 式中： qEK—垂直于幕墙平面的水平地震作用标准值 βE—动力放大系数，可取5.0 αmax—水平地震影响系数最大值 ，按烈度取值 GK —幕墙构件(包括玻璃、型材)的重量 A —幕墙构件面积
一.幕墙结构设计计算的主要公式



公式三：平行于幕墙构件平面的集中水平地震作用标准值 ： 计算式：PE= βe * αmax * Gk 式中： PE —平行于幕墙构件平面的集中水平地震作用标准值 βE—动力放大系数，可取5.0 αmax—水平地震影响系数最大值 ，按烈度取值 GK —幕墙构件(包括玻璃、型材)的重量 公式四：在风荷载作用下，结构胶粘结宽度(Cs) 计算式：CS= （W* a）/ 2000*f1 式中： CS—在风荷载作用下，硅酮结构胶粘结宽度 W—作用在计算单元上的风荷载设计值 a—玻璃板块的短边尺寸 f1 —硅酮结构胶在风荷载或地震作用下的强度设计值，取 0.2N/mm2

因此 ，强度满足要求 。 （ ２） 变形校核 根据图 ｌ 所示钢架在标准荷载作用下的应力云图。 ２ ０ ． ２
：
≤— １ ０ ５ ０ ０
—
：
４２
２ ５ ０ 因此 ，挠度满足要求 。
２ ． ３焊 缝 校 核
２ ． ３ １计算过程
钢架间采用 焊接连接 ，选取最不利位置处 的焊 接点进 行校核。 由钢架应力 图
【 ４ ］中华人民共和国国家标准， Ｇ Ｂ ５ ０ ０ ０ ９ — ２ ０ １ ２ ， 建筑结构荷载规 范，北京 ：中
国建筑工业 出版社 ，２ ０ １ ２ ’ ［ ５ ］中华人民共和国国家标准，Ｇ Ｂ ５ ０ ０ １ ７ — ２ ０ ０ ３ ， 钢结构设计规范 ，北京 ：中国
孵猛 戡 霉 ＇
投
ｌ
ａ节点图 ａ 立面图 图 ３有 限元模型
ｂ单元图
簪琶 ２ 裕； 斑 分析得到幕墙钢结构 的强度和变形结果 ，如图 ４ 所示
ｂ 平面图
ａ 应力云图 （ 设计荷载组合 ）
如图 １ 所示 。 风荷载 ： ． ． ．
Ｗｏ＝０． ５ ５
Ｕ
＝ ｚ
１ ． ３１ １ ・ ６１
竖 直向
水平 向：
：
１ ． １ ６
，： 一ｚ 水平
向
钢结构 自重有限元程序按实际重量由程序 自重计算 恒荷载
幕墙自 重ｌ ｋ Ｐ ， 每 延米取６ 宽，
图 ４有 限元分析结果
ｂ 位移 云图 （ 标准荷载组合 ）
图２ 钢结构示 意图
２ ６ ６针 珠 １ ， － ＇ Ｉ Ｒｅｓ ｅ ａｒ ｃ ｎ
２ ． ２ ． ３结果 分析
（１）强 度 校 核

玻璃肋幕墙结构计算第一章、荷载计算一、计算说明本章我们计算的是裙楼全玻幕墙部分。

该处幕墙的最大标高为8.4 m。

计算标高为8.4 m。

二、玻璃幕墙的自重荷载计算1、玻璃幕墙自重荷载标准值计算G AK：玻璃面板自重面荷载标准值玻璃面板采用TP8+12A+TP8 mm厚的中空钢化玻璃G AK=（8+8）×10-3×25.6=0.41 KN/m2G GK：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载标准值G GK=0.55 KN/m22、玻璃幕墙自重荷载设计值计算r G：永久荷载分项系数，取r G=1.2按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条G G：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载设计值G G=r G·G GK=1.2×0.55=0.66 KN/m2三、玻璃幕墙承受的水平风荷载计算1、水平风荷载标准值计算βgz：阵风系数，取βgz=2.164按《建筑结构荷载规范》GB50009-2001表7.5.1μS：风荷载体型系数，取μS=-1.2或+1.0按《建筑结构荷载规范》GB50009-2001第7.3.3条该体型系数分别为一个垂直于幕墙方向向外的荷载值和一个垂直于幕墙方向相里的荷载值，计算时，我们选择最不利的一种荷载进行组合，所以我们在计算时，选-1.2作为我们的计算风荷载体型系数。

μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值 0.45 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=2.164×（-1.2）×0.74×0.45=-0.865 KN/m2（表示负风压），故取W K=-1.0 KN/m2。

建筑及外围护结构幕墙设计计算软件选用指南1 结构设计计算软件结构设计软件就是指工程、幕墙设计人员进行复杂结构设计时所必须应用得设计计算工具，也就是确保设计质量、安全、经济与提高设计效率得一种现代化必备工具。

2 结构设计计算软件得选用原则2．1 结构分析就是采用二维还就是采用三维计算。

二维为平面计算，三维为空间计算。

在三维计算时就是空间铰接杆还就是空间刚接杆。

空间铰接为二力杆系适用于网架，空间刚接为弯、压、剪杆适用于刚架。

总之软件得选用应从力学概念与工程经验加以分析判断。

2．2 设计软件得适用范围，就是多层还就是高层，就是框架还就是厂房排架，就是混凝土结构还就是钢结构，就是单纯得计算还就是带有CAD绘图等。

每个设计软件都有它得特点、功能、还有它得解题能力得范围。

2．3 注意设计软件得应用平台，就是Windows还就是MS-DOS系统，在Windows 下，要注意就是Windows98还就是Windows2000，选用得软件就是否符合自己得使用机型与功能要求。

2．4 注意设计软件就是网络版还就是单机版。

网络版适用于单位得计算机联网系统，而单机版只适用于单台计算机得个人使用。

2．5 设计软件得前处理功能，就是CAD建模还就是自研制得图形平台建模。

要十分注意软件前处理得包装、界面、易操作性与易编辑效果。

设计软件得后处理功能，有无多种工况得最不利组合，混凝土截面得配筋，钢结构应力验算，柱子得轴压比，有无计算结果得云图形、表格自动生成输出与归档得必需文件。

2．6 应考察设计软件得开发单位（或公司）得综合能力，素质修养，软件得鉴定与实际工程应用年限，成熟程度，还应了解对设计软件得维护与升版能力。

2．7 有针对性得选择软件产品，属于多层平面框架，交叉梁得决不选择高层空间程序计算而把问题复杂化；反之属于复杂得高层结构决不能用简化得平面程序去解法。

2．8 考察结构计算软件，应以符合国家现行规范得原则为前提，即那些规范公式程序已考虑，那些规范公式程序未考虑。

玻璃幕墙“开启窗”结构计算大全玻璃幕墙是一种由玻璃面板和铝合金型材构成的建筑外墙系统。

其中，玻璃面板作为墙体透明部分，承受风压和自重荷载；而铝合金型材则用来固定和支撑玻璃面板。

在玻璃幕墙系统中，开启窗是一种常见的功能性构件，可以为建筑提供通风和采光的效果。

开启窗的设计与计算需要考虑以下几个方面：1. 开启窗的尺寸：开启窗的尺寸应根据建筑的用途和需求来确定，通常按照人员逃生疏散的需求来设计。

根据国家规范的要求，开启窗的最小尺寸应为600mm x 600mm。

2.开启窗的类型：常见的开启窗类型包括平开窗、推拉窗、旋转窗等。

不同类型的开启窗，在结构的设计和计算上会有所差异。

3.开启窗的结构：开启窗由窗框和窗扇组成。

窗框承受风压和自重荷载，需要经过强度和刚度计算验证；窗扇则承受开启和关闭的载荷，需要考虑材料的强度和可靠性。

4.玻璃面板的选择：开启窗的玻璃面板通常采用单层或双层钢化玻璃。

在计算时需要考虑玻璃的强度、刚度和安全性。

5.铝合金型材的选择：铝合金型材的选择应根据其强度、刚度和耐候性来确定。

在计算时需要考虑型材的抗弯、抗剪和抗扭的能力。

6.开启窗的开启方式：开启窗可以通过手动开启或电动开启。

在计算时需要考虑开启窗的开启和关闭的过程中产生的动力荷载。

7.开启窗的安装：开启窗的安装应考虑强度和稳定性。

在计算时需要考虑开启窗与玻璃幕墙的连接方式和固定方法。

综上所述，玻璃幕墙“开启窗”的结构计算是一个复杂的过程，需要综合考虑材料的性能、结构的强度和稳定性、功能的要求等多个方面。

在计算过程中，应按照相关的国家规范和标准进行，并进行必要的结构分析和验证。

只有合理设计和计算的开启窗，才能满足建筑的使用需求，同时保证其结构的安全性和可靠性。

百科计算举例指导培训内容：计算－用百科软件做计算书培训目的：学会用百科软件（2011版）做简单计算书百科软件－（四川）内江百科科技有限公司。

目前，内江百科科技有限公司主要经营范围是：软件、网络媒体、教育和先进制造技术及产品。

其中的软件产品，特别是“建筑金属结构企业计算机辅助设计和生产管理集成系统（简称BKCADPM集成系统）”，已在全国1800多个大中型企业得到成功应用，并远销到英国、俄罗斯、新加坡、澳大利亚、香港等国家和地区。

目前“BKCADPM集成系统”已经被公认为是建筑门窗、幕墙行业的通用软件平台。

1.百科和汇宝对比：优点：解密狗使用方便，用U盘解密，而且市面上有成熟的盗版解密版，价格仅160元；正版的为1万元左右（多用户版）。

只要有解密U盘即可在任何电脑使用，生成计算书方便。

而汇宝是通过注册电脑硬盘号解密的，必须是指定的电脑（硬盘）才能生成计算书，如今购买汇宝只能是正版的1500元一套，单机使用，市面上盗版的目前没发现。

缺点：生成的计算书需要进行调整，一些计算步骤不是按照逻辑思维进行，理解上比较难，相应的汇宝就更为“傻瓜”。

2.操作步骤：安装：目前使用盗版的2011解密版比较简单，只需要插上U盘解密狗，点击安装－弹出安装界面，依次安装驱动程序/ BKCADPM 2011（计算）/ W-Energy 2011（热工），即可！运行：BKCADPM 2011 ，里面有5个模块可用，其中幕墙的计算系统比较常用。

设置：菜单栏里的基础数据设置－系统设置，选择规范，以及链接本机的cad ，一般用cad2006 。

选择铝型材强度按照《玻璃幕墙工程技术规范》计算是偏安全的。

调试：点击菜单栏结构计算－进入图形环境，会弹出cad的界面，这时的cad菜单栏里会多出一栏CADPM ，点击它，选图形管理－型材图，点开，会弹出如下界面如果不能弹出该界面可能是cad病毒的原因…尽量解决好，次步骤是导入型材计算其抵抗矩的关键。

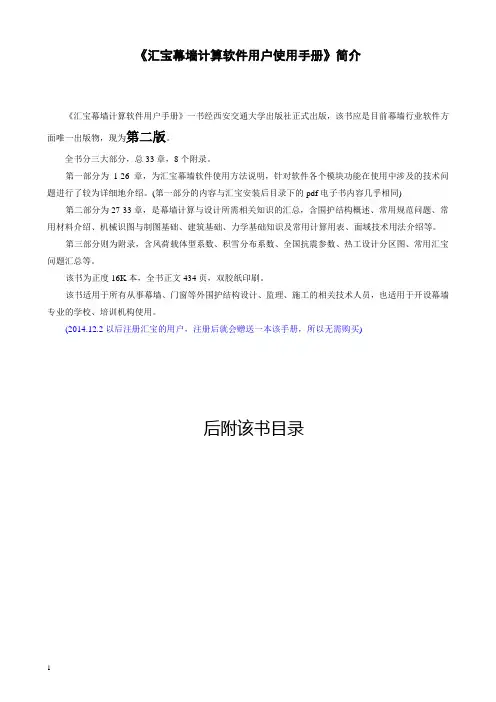

《汇宝幕墙计算软件用户使用手册》简介《汇宝幕墙计算软件用户手册》一书经西安交通大学出版社正式出版，该书应是目前幕墙行业软件方面唯一出版物，现为第二版。

全书分三大部分，总33章，8个附录。

第一部分为1-26章，为汇宝幕墙软件使用方法说明，针对软件各个模块功能在使用中涉及的技术问题进行了较为详细地介绍。

(第一部分的内容与汇宝安装后目录下的pdf电子书内容几乎相同) 第二部分为27-33章，是幕墙计算与设计所需相关知识的汇总，含围护结构概述、常用规范问题、常用材料介绍、机械识图与制图基础、建筑基础、力学基础知识及常用计算用表、面域技术用法介绍等。

第三部分则为附录，含风荷载体型系数、积雪分布系数、全国抗震参数、热工设计分区图、常用汇宝问题汇总等。

该书为正度16K本，全书正文434页，双胶纸印刷。

该书适用于所有从事幕墙、门窗等外围护结构设计、监理、施工的相关技术人员，也适用于开设幕墙专业的学校、培训机构使用。

(2014.12.2以后注册汇宝的用户，注册后就会赠送一本该手册，所以无需购买)后附该书目录目录致谢 (i)关于本手册........................................................................................................................................ i i 第一部分汇宝软件使用第1章欢迎使用汇宝软件 (1)1.1汇宝软件介绍 (1)1.2汇宝软件版本发展历史 (2)1.3汇宝软件特点 (3)1.4汇宝软件计算项目 (3)1.5汇宝软件推荐的电脑硬件配置 (4)1.6软件安全性 (4)第2章计算基本参数 (5)2.1基本风压和基本雪压 (5)2.2重现期 (5)2.3高层结构基本风压是否需要乘以1.1系数 (6)2.4计算标高 (6)2.5幕墙结构有无高度限制 (7)2.6风荷载体型系数 (7)2.7地面类型 (10)2.8风压高度变化系数 (10)2.9阵风系数 (11)2.10风荷载标准值计算 (12)2.11软件中的风荷载标准值取值选项怎么用 (12)2.12雪荷载标准值取值 (12)2.13 抗震设防分类 (13)2.14抗震参数的软件取值 (14)2.15抗震等级、基本地震加速度和水平地震影响系数 (14)2.16需要计算“平行于幕墙平面的集中水平地震作用”吗 (15)2.17单元幕墙的中横梁是指什么 (15)2.18板块配置 (15)2.19龙骨间距 (16)2.20地区参数 (16)2.21作用效应的组合 (17)2.22温度应力 (18)第3章幕墙立柱计算 (19)3.1立柱常用力学模型 (19)3.2常用立柱力学模型的荷载、弯矩、剪力简图 (20)3.3立柱力学模型选用原则 (22)3.4受压与受拉 (22)3.5立柱计算的尺寸参数 (22)3.6立柱材料特性 (23)3.7各规范关于幕墙结构主要构件的挠度限值 (23)3.8立柱的截面特性 (25)3.9型材局部壁厚是否需要加大 (25)3.10关于钢铝结合 (25)3.11关于单元结构 (26)3.12常见立柱模型的算法 (30)第4章幕墙横梁计算 (35)4.1横梁力学模型 (35)4.2挂式与非挂式结构 (36)4.3常见幕墙横梁力学模型的荷载、弯矩及剪力图 (36)4.4横梁计算的尺寸参数 (37)4.5横梁截面相关 (38)4.6横梁计算其它说明 (38)4.7横梁计算公式汇总 (39)第5章幕墙玻璃计算 (43)5.1常用幕墙结构中玻璃类型 (43)5.2关于开启构件 (43)5.3关于玻璃热应力及钢化玻璃最大面积的要求 (43)5.4上海规范对幕墙玻璃的相关要求 (44)5.5不同形式玻璃的计算方法 (45)第6章幕墙金属板计算 (49)6.1尺寸参数 (49)6.2金属板材料 (49)6.3铝塑复合板及蜂窝铝板 (50)6.4其它金属板材 (50)6.5关于金属板挠度计算的说明 (50)6.6关于肋的说明 (50)6.7金属板的相关做法与要求 (51)6.8板与肋的算法 (51)第7章天然石材、人造板材及点挂结构计算 (53)7.1软件支持的材料及算法 (54)7.2JGJ133-2001关于天然石材的技术要求 (56)7.3JGJ336-2016关于人造板材的技术要求 (57)7.4JGJ321-2014关于点挂板材的技术要求 (63)7.5上海规范关于人造板材的技术要求 (65)7.6其它说明 (69)7.7新材料的应用 (70)7.8石材常用结构的计算方法 (70)第8章幕墙连接计算 (81)8.1幕墙常用连接的强度设计值 (81)8.2螺栓和焊接连接 (81)8.3关于幕墙结构连接部分的注意事项和软件选项说明 (82)8.4连接计算部分常用计算公式 (83)第9章幕墙焊缝与埋件计算 (85)9.1偏心矩参数 (85)9.2埋件种类简介 (85)9.3土建预埋 (86)9.4槽式埋件 (87)9.5幕墙规范中关于后补埋件的部分规定 (87)9.6后锚固规范中关于后补埋件适用范围的要求 (88)9.7关于普通粘结锚栓和特殊倒锥定型化学锚栓 (88)9.8JGJ145与GB50367的部分系数与规定 (89)9.9规范对混凝土基材厚度、间距、边距、深度、孔径等要求 (91)9.10对角布置化学锚栓 (92)9.11汇宝软件中后锚固界面介绍 (92)9.12穿透埋件 (93)9.13关于埋件厚度及尺寸 (93)9.14焊接 (94)9.15转接件 (94)9.16不同埋件形式的具体计算公式 (94)第10章幕墙胶类、伸缩及紧固计算 (102)10.1建筑结构类型 (104)10.2几个选项的说明 (104)10.3全隐框结构胶计算中的等片和不等片 (105)10.4全隐框结构胶计算中的玻璃对接与铝框对接 (105)10.5结构胶计算原理 (105)10.6全隐框幕墙结构胶宽度计算中的重力作用 (106)10.7硅酮结构胶的强度设计值 (106)10.8计算胶缝厚度时，主体结构的楼层弹性位移角限值乘3吗 (106)10.9半隐框相关 (107)10.10明框相关 (107)10.11玻璃与槽口的配合尺寸 (107)10.12中空玻璃空气层厚度的问题 (108)10.13其它相关说明 (108)10.14相关计算公式 (108)第11章全玻璃幕墙计算 (114)11.1关于全玻璃幕墙的规定 (114)11.2全玻璃幕墙玻璃肋的选择 (114)11.3吊挂玻璃计算 (115)11.4全玻璃幕墙设计中的特殊说明 (115)11.5全玻璃幕墙相关计算公式 (116)第12章U型玻璃幕墙 (119)12.1U型玻璃计算说明 (119)12.2U型玻璃布置方式 (119)12.3U型玻璃的物理性能 (120)12.4《建筑玻璃应用技术规程》关于U玻璃幕墙的相关要求 (121)12.5U玻璃幕墙相关计算公式 (121)第13章地板玻璃与水下玻璃 (123)13.1地板玻璃的荷载取值 (123)13.2JGJ113-2015关于地板玻璃的规定 (124)13.3地板玻璃的计算方法 (125)13.4JGJ113-2015关于水下玻璃的规定 (125)13.5水下玻璃的计算方法 (125)第14章点式（无）肋玻璃幕墙 (128)14.1计算模型的选择 (128)14.2尺寸参数 (128)14.3驳接爪和孔位应力 (129)14.4点式玻璃幕墙相关计算公式 (129)14.5点式拉索、拉杆幕墙 (132)第15章点式钢管结构幕墙 (133)15.1点式钢管结构做法 (133)15.2点式钢管结构的规范要求 (134)15.3构件自重 (134)15.4尺寸参数 (134)15.5受力模型的选择 (135)15.6材料参数 (135)15.7点式钢管结构型钢部分计算公式 (135)第16章采光顶计算 (138)16.1软件支持的采光顶类型和龙骨的计算项目 (138)16.2关于采光顶面板 (138)16.3玻璃强度设计值 (138)16.4雪荷载 (138)16.5屋面活荷载取值 (139)16.6屋面恒荷载取值 (139)16.7体型系数取值 (139)16.8屋面积雪分布系数 (139)16.9尺寸参数 (139)16.10立柱材料特性 (139)16.11关于采光顶的几点说明 (139)16.12建筑结构类型和结构胶变位能力 (140)16.13采光顶计算中的荷载组合方法 (140)16.14采光顶计算公式 (141)第17章门窗技术 (148)17.1门窗的规范 (149)17.2风荷载标准值的要求 (149)17.3关于门窗型材的组合形式 (149)17.4门窗连接的计算 (150)17.5参数库参数计算导入 (150)17.6如何选择计算模型 (150)17.7规范中关于玻璃门的规定 (151)17.8门窗中常用的力学模型 (152)第18章雨篷计算 (155)18.1软件支持的雨篷模式 (155)18.2参数输入 (157)18.3玻璃选择 (157)18.4关于金属板雨篷 (157)18.5关于构件自重 (157)18.6埋件、焊缝、点式配件 (157)18.7雨篷的计算方法 (157)第19章栏杆计算 (158)19.1软件支持的栏杆模式 (158)19.2栏杆荷载取值 (158)19.3规范关于栏板玻璃的要求 (159)19.4栏杆的计算方法 (160)第20章吊顶计算 (161)20.1软件支持的吊顶类型 (161)20.2力学模型 (161)20.3尺寸参数 (161)20.4吊顶相关说明 (161)第21章百叶计算 (162)21.1软件支持的百叶模式 (162)21.2截面和尺寸参数 (162)21.3JGJ113-2015关于玻璃百叶的规定 (162)21.4相关说明 (163)第22章节能计算 (164)22.1节能计算概述 (164)22.2节能计算原则 (164)22.3透明幕墙部分软件参数输入方法 (165)22.4玻璃结构传热简图 (167)22.5非透明幕墙部分软件参数输入方法 (167)22.6JGJ102-2003中的节能相关要求 (168)22.7《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008的部分规定 (168)22.8 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012的部分规定 (170)22.9《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010的部分规定 (172)22.10《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010的部分规定 (175)22.11《公共建筑节能设计标准》GB50189-2015的部分规定 (177)22.12《民用建筑热工设计规范》（GB50176-2016）的部分规定 (180)22.13《云南省民用建筑节能设计标准》DBJ 53/T-39-2011的部分规定 (195)22.14幕墙热工计算汇总表 (198)第23章隔声性能计算 (199)23.1隔声计算原理 (199)23.2隔声计算方法 (199)23.3隔声计算参数 (199)23.4相关公式汇总如下 (200)23.5相关规范对隔声性能的要求 (201)第24章门窗与幕墙其它物理性能 (203)24.1幕墙物理性能-抗风压 (203)24.2幕墙物理性能-水密性 (203)24.3幕墙物理性能-气密性 (204)24.4幕墙物理性能-热工性能 (204)24.6幕墙物理性能-平面内变形和抗震 (205)24.7幕墙物理性能-耐撞击性能 (206)24.8幕墙物理性能-采光性能 (207)24.9幕墙物理性能-承载力性能 (207)24.10门窗物理性能-抗风压性能 (207)24.11门窗物理性能-水密性 (208)24.12门窗物理性能-气密性 (208)24.13门窗物理性能-传热系数及抗结露因子 (209)24.14门窗物理性能-采光性能 (210)24.15门窗物理性能-空气声隔声性能 (210)第25章其它计算 (211)25.1截面计算 (211)25.2单独埋件计算 (213)25.3埋板厚度计算 (213)25.4牛腿结构计算 (214)25.5螺纹及通风量计算 (214)25.6方程求解 (214)25.7常用静力计算 (215)25.8插值计算器 (217)第26章工具与设置 (219)26.1自重参数设置 (219)26.2文件规范引用设置 (219)26.3计算书A4->A3幅面转换 (220)26.4计算书合并 (220)26.5参数库转换器的使用 (221)26.6软件背景设置 (221)26.7软件密码设置 (221)26.8计算器 (222)26.9万年历 (222)第二部分软件使用所需相关知识第27章围护结构概述 (223)27.1围护结构基本定义和分类 (223)27.2幕墙与门窗的区别 (224)27.3幕墙、采光顶、雨篷与吊顶 (224)27.4新形式幕墙 (225)27.5幕墙行业的发展趋势 (225)第28章常用规范问题 (227)28.1我国法律、行政法规、自治条例和单行条例、规章之间关系如何调节。

外滩中信城商业裙房幕墙工程结构计算书设计：校对：审核：批准：沈阳远大铝业工程有限公司2008年12月19日第一章基本资料一、设计依据1.“外滩中信城商业裙房”建施图纸、招标文件和答疑。

2. 上海地区气象资料及该工程的基本状况：1）结构设计使用年限为50年；2）工程地面粗糙度为C类，上海地区50年一遇基本风压为0.55KN/㎡；3）抗震设防烈度为7度，地面加速度为0.15g。

3. 技术规范和标准：1）幕墙工程技术规范《建筑幕墙》JG3035－1996《玻璃幕墙工程技术规范》JGJ102－2003《点支式玻璃幕墙工程技术规程》CECS 127：2001《点支式玻璃幕墙支承装置》JG 138－2001《建筑玻璃应用技术规程》JGJ113-2003《金属与石材幕墙工程技术规范》 JGJ 133-20012）建筑及结构设计规范《建筑结构荷载规范》GB50009－2001（2006年版）《建筑抗震设计规范》GB50011－2001《钢结构设计规范》GB50017－2003《冷弯薄壁型钢结构设计规范》 GB50018-2002《建筑结构可靠度设计统一标准》GB50068-2001《建筑钢结构焊接技术规程》JGJ81-2002《混凝土结构设计规范》 GB 50010-2002《混凝土结构后锚固技术规程》JGJ 145-20043）材料标准《结构用不锈钢无缝钢管》GB/T14975-2002《碳素结构钢》GB700《铝合金建筑型材基材》 GB 5237.1-2004《铝合金建筑型材阳极氧化、着色型材》 GB 5237.2-2004《铝及铝合金加工产品的化学成分》GB/T3190《紧固件机械性能螺栓、螺钉和螺柱》 GB/T 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB/T 3098.2-2000《紧固件机械性能自攻螺钉》 GB/T 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》 GB/T 3098.6-2000 《紧固件机械性能不锈钢螺母》 GB 3098/T.15-2000《浮法玻璃》 GB 11614-1999《中空玻璃》GB11944-2002《夹层玻璃》GB9962-1999《着色玻璃》GB/T18701-2002《镀膜玻璃第1部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第2部分低辐射镀膜玻璃》GB/T18915.2-2002《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2－2005《玻璃幕墙光学性能》GB18091-2001《建筑用安全玻璃防火玻璃》GB15763.1-2001《建筑用硅酮结构密封胶》GB16776－2005《绝热用岩棉、矿渣棉及其制品》GB11835-984）性能检测及验收标准《建筑幕墙空气渗透性能检测方法》GB/T15226《建筑幕墙风压变形性能检测方法》GB/T15227《建筑幕墙雨水渗透性能检测方法》GB/T15228《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构工程施工质量验收规范》GB50205-2002《建筑工程施工质量验收统一规范》GB50300-2001《建筑幕墙物理性能分级》GB/T15225《建筑幕墙平面内变形性能检测方法》GB/T18250《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001二、材料力学参数1. 材料强度1）玻璃强度设计值g f （2N/mm ）表1.1 玻璃强度设计值2）钢材强度设计值s f （2N/mm ）表1.2 钢材强度设计值3）铝合金强度设计值a f （2N/mm ）表1.3 铝合金强度设计值2. 材料的弹性模量E （2N/mm ）表1.4 材料的弹性模量3. 材料的泊松比ν表1.5 材料的泊松比4. 材料的重力密度g γ（3kN/m ）表1.6材料的重力密度5.材料的线膨胀系数α（o 1/ C ）表1.7 材料的线膨胀系数三、荷载组合原则仅列出荷载组合原则及分项系数，具体组合分别见面板与支承结构的计算。

幕墙的结构计算书l.荷载计算:1.1风荷载计算：计算式：Wk=ξ×βD×μｓ×μｚ×Wo（KN／m2)式中：Wk—-作用于幕墙的风荷载标准值(ＫN／ｍ２)ξ——放大系数。

ξ=１．0βＤ—一阵风系数βD=2.25μｓ-风荷载荷的体型系数μs＝±1.5μz——风荷载荷的高度系数.Μｚ＝1.8３Wo—-基本风压值。

Ｗo=０．44KN／m2计算结果:Wk=２.7２KN/m２１.2自重荷载计算:幕墙单元构件自重包括:铝合金型材、玻璃（铝板)及连接件的重量:计算式：G=η1×A1＋η2×A2+η3×A3（KN／ｍ2）式中:G—单元构件的重量（KN）η1－－-玻璃单位面积重量(ＫN／m2）η1=0．３24KN／ｍ２Ａ1-———单元板玻璃安装面积m２η２－—－型材及连接件单位面积安装重量(ＫN／ｍ2）η2=0。

147KN/m2A2—-－—-单元板块的面积ｍ2A2＝3.３m2计算结果：G=1。

5４4ＫＮ1。

３幕墙立柱型材断面的几何特性：Jy=699.98ｃm４Wy=8９.１4 cm3A=27.54 cm2Wk=2．7２ ＫＮ／m 2水平分格=1．8ｍ 支点间距=１。

85m计算弯矩=3KN 。

m E ＝０。

7×105 M Ｐa （铝型材） 塑性发展系数取1．0５1.３．1幕墙立柱的挠度计算计算式：f max ＝JyE L P ...384..53 计算结果：f max =1。

５62mm校核：ｆｍax ＜f=１85０/180＝１0。

２8７mm结论:挠度满足要求。

1.3。

2幕墙立柱的强度计算:计算式：WM A N γσ+=0 计算结果：бｍax =3２．０5MPa校核:бｍax 〈б=84．2MPa结论：强度满足要求1.4横框的挠度、强度计算:横框的挠度计算:1。

４.1横框受二个方向荷载作用，产生两个方向挠度ｆx 和fy。

幕墙系统中结构胶计算方法和设计概念在整个历史发展过程中，玻璃结构装配引入外墙和幕墙行业已经有超过30年的历史了。

玻璃的结构装配中，通常使用具有高强度，高持久性的结构密封胶把玻璃黏接在幕墙框架上。

这种玻璃结构装配的概念的引入，在外墙框架玻璃结构的设计上给予了设计师和建筑师更多的自由，而且在全球范围内改变了对建筑的审美观念。

在设计和计算结构胶的数值时，它需要能够承受在玻璃上所受到的各种载荷。

在结构装配被引入以后，形成了一些基本的经验计算公式，这些公式已经被幕墙和结构装配行业的设计师和核算师所信赖。

这种公式其实是从工程学上的概念得来的，即在幕墙框架上的玻璃所受到的各种载荷等于黏接玻璃的结构胶所产生的抵抗强度。

因此，假如施加的载荷取风压在玻璃表面上压力，抵抗强度取施工长度方向上的结构胶所承受的强度，那根据施加的载荷等于抵抗的强度这个工程学概念，结构胶的施工宽度可以从下面的公式得出：这个基本的经验公式在玻璃结构装配开始的时候就被用来估计或者计算结构胶的注胶宽度，而且在这个行业里面已经被广泛接受。

由于这个经验公式已经在大量国内外项目上使用，有这样的支持，这个提供结构胶设计的经验公式一直没有改变过，成功地在各种环境条件下使用了10多年。

另外一方面，这个公式计算出来的结构胶宽度拥有非常高的安全系数，在这个行业里面也是无庸置疑的。

在现在的建筑设计中，为了减少浪费并且提供具有亲和力的设计和建筑材料，合理设计和价值工程的概念已经被广泛应用。

设计师和各种材料供应商现在有责任采取行动来平衡合理设计安全系数，提高材料质量，而并不是建筑质量跟随项目预算那么不确定。

当然结构胶的设计和使用也没有例外。

为了取得这个平衡，结构胶宽度的设计也需要经历价值工程概念的审核。

因此，假如结构胶宽度的设计公式带来了材料过份的，不必要的浪费，那我们就必须对于这个公式进行重新审核。

为了进行重新审核，我们必须分析一下现在的经验公式。

结构胶的宽度计算是由一个函数组成，这个函数包括建筑设计风压（DWL）,最长短边长度（W）和结构胶的设计强度（SDS）。

2。

玻璃的计算： Cal'c of Glass2。

1。

强度计算： Strength of Glass2。

1。

1。

荷载计算： L oadingA)风荷载计算：Wind Loading风荷载标准值：ωk=βzμsμzω0Standard Design Wind Loading基本风压：ω0=0.55Basic Wind Loading体形系数：μs= 1.50Buid Coefficient高度系数：μz= 1.27High Coefficient风震系数：βz= 2.25Wind Flaf Coefficient风荷载标准值：ωk= 2.36Standard Design Wind Loading风荷载设计值：ω= 3.30Design Wind LoadingB)地震荷载计算：Design of Seismic水平地震作用：q E=βEαmax G/ASeismic Load(HOR)玻璃宽度：a=1225Width of Glass玻璃长度：b=2800Length of Glass玻璃宽长比：a/b=0.44W:L(Glass)玻璃厚度：6+12+6中空玻璃t=7Thick of Glass: 6+12A+6 Double Glazing玻璃面积：A= 3.43Area of Glass玻璃重量：G= 1.76Weight of Glass水平地震影响系数最大值：αmax=0.08Max of Seismic(HOR) Coefficient动力放大系数：βE= 3.00Motive Coefficient水平地震作用：q E=0.12Seismic Load(HOR)2。

1。

2。

各种荷载作用下的应力计算：Stress DesignA)风荷载下应力标准值：σW=6φωk a2/t2Standard Stress of Wind Loading玻璃宽长比：a/b=0.44W:L(Glass)弯曲系数:φ=0.1046Winding Coefficient风荷载下应力标准值：σWK=42.83Standard Stress of Wind LoadingB)地震荷载下应力标准值：σEK=6φq E a2/t2Standard Stress of Seismic Load= 2.23C)自重应力标准值：σGK=G/AsStandard Stress of Dead Weight玻璃自重:G= 1.76Weight of Glass作用面积:As=8820.00Area自重应力标准值：σGK=0.10Standard Stress of Dead WeightD)温差应力σt2=.74*Eαμ1μ2μ3μ4(Tc-Tn)Temperature Stress玻璃弹性模量E=7200.00Flexibility of Glass玻璃的线膨胀系数α= 1.2*10-5Inflation of Glass阴影系数μ1= 1.00Shadow Coefficient窗帘系数μ2= 1.00Curtain Coefficient玻璃面积系数μ3= 1.11Glass Area Coefficient嵌缝材料系数μ4=0.65Frame Edge Coefficient玻璃中央和边缘的温差Tc-Tn=20.00Difference Temperature Between Genter and Frane Edge温差应力σt2=7.69Stress of Temperature<42.00安全2。

框架玻璃幕墙（单跨梁）结构计算第一章、荷载计算一、基本参数基本风压：0.40KN/m2计算标高：25.0m地面粗糙度：C类抗震设防烈度：7度基本加速度：0.10g二、荷载计算风荷载体型系数μS： 1.2瞬时风压的阵风系数βgz： 1.870风压高度变化系数μZ：0.922风荷载标准值：W K=βgzμzμs W0=1.87*0.922*1.2*0.4=1.00KN/m2风荷载组合系数ψw： 1.0风荷载分项系数γw： 1.4风荷载设计值W： 1.40KN/m2自重荷载分项系数γG： 1.20幕墙面密度标准值G AK：0.45KN/m2幕墙面密度设计值G A：0.54KN/m2动力放大系数βE： 5.0水平地震影响系数最大值αmax：0.08水平地震作用标准值：q EK=βEαmax G AK=5*0.08*0.45=0.18KN/m2水平地震作用组合系数ψE：0.5水平地震作用分项系数γE： 1.3水平荷载标准值：q HK=ψW W K+ψE q EK=1*1+0.5*0.18=1.09KN/m 2水平荷载设计值：q H =ψW γW W K +ψE γW q EK =1*1.4*1+0.5*1.3*0.18=1.52KN/m 2一、面板强度校核面板材料选用：6+12A+6钢化玻璃面板计算尺寸：短边长度：*长边长度：=1500*1800 mm外片面板厚度t 1：6mm 外片强度设计值f g ：84.0N/mm 2内片面板厚度t 2：6mm 内片强度设计值f g ：84.0N/mm2面板边界条件：四边简支分配至内、外片面板的水平荷载：=1.1*1.52*6^3/(6^3+6^3)=0.83KN/m 2=1.1*1.09*6^3/(6^3+6^3)=0.60KN/m 2=1.52*6^3/(6^3+6^3)=0.76KN/m 2=1.09*6^3/(6^3+6^3)=0.55KN/m2面板弯矩系数m的确定：短边尺寸a/长边尺寸b:0.833a/b=0.80时： m=第二章、面板及结构胶校核0.0628a/b=0.833时： m=折减系数η1、η2的确定：外片η1：=0.6*10^-3*1500^4/(72000*6^4)=32.52查表可得折减系数η1：θ=20.0时： η=0.92θ=40.0时： η=0.84θ1=32.5时： η1=内片η2：=0.55*10^-3*1500^4/(72000*6^4)=29.57查表可得折减系数η2：θ=20.0时： η=0.92θ=40.0时： η=0.84θ2=29.6时： η2=面板在水平载荷作用下的强度校核：=6*0.0593*0.83*10^-3*1500^2*0.87/6^2=16.15N/mm2＜84.0N/mm2外片玻璃面板满足强度要求！=6*0.0593*0.76*10^-3*1500^2*0.882/6^2=14.88N/mm2＜84.0N/mm2内片玻璃面板满足强度要求！综上，面板强度满足要求！二、面板挠度校核校核标准：mm挠度系数μ的确定：短边尺寸a/长边尺寸b:0.833a/b=0.80时： μ=0.05930.8700.8820.0060325.00计算挠度d f ≤a(min)/60=a/b=0.833时： μ=面板等效厚度计算：=0.95*(6^3+6^3)^1/3=7.182mm折减系数η的确定：=1.09*10^-3*1500^4/(72000*7.182^4)=28.81查表可得折减系数η：θ=20.0时： η=0.92θ=40.0时： η=0.84θ=28.8时： η=玻璃面板等效刚度D：=72000*7.182^3/(12*(1-0.2^2))=面板在水平载荷作用下的挠度校核：=0.00566*1.09*10^-3*1500^4*0.885/2314913=11.93mm＜25mm玻璃面板满足挠度要求！三、结构胶校核结构胶在短期载荷作用下的强度允许值f 1：0.2N/mm 2结构胶在长期载荷作用下的强度允许值f 2：0.01N/mm 2标准风载下主体的弹性层间位移角限值θ：1/8001/267硅酮结构密封胶的变位承受能力δ：40%玻璃面板高度h g ：1800mm1、粘接宽度计算：12mm=1.52*1800/(2000*0.2)=6.83mm＜12mm23149130.005660.885初选宽度：抗震设计时取：332312e t t k t +=结构胶宽度选用满足要求！2、粘接厚度计算：8mm=1/267*1800=6.74mm=6.74/(0.4*(2+0.4))^0.5=6.88mm＜8mm结构胶厚度选用满足要求！一、基本参数横梁计算跨度L：1500mm 横梁上部板片高度h 1：1500mm 横梁下部板片高度h 2：900mm 横梁材料选用：铝型材6063-T5弹性模量E-----------------------70000N/mm 2抗拉强度设计值f t ----------------85.5N/mm 2抗剪强度设计值f v ----------------49.6N/mm 2局部承压强度设计值f c ------------120N/mm 2横梁允许变形[f]-----------------8.33mm二、力学模型及载荷分布2第三章、幕墙横梁校核初选厚度：gS h U θ=面板玻璃垫块离端部的距离d ：250横梁上部水平方向荷载标准值q H1K ：0.82KN/mq H1K =q HK b 1=1.09*750/1000=0.82KN/m横梁上部水平方向荷载设计值q H1：1.14KN/mq H1=q H *b 1=1.52*750/1000=1.14KN/m横梁下部水平方向荷载标准值q H2K ：0.49KN/mq H2K =q HK *b 2=1.09*450/1000=0.49KN/m横梁下部水平方向荷载设计值q H2：0.68KN/mq H2=q H *b 2=1.52*450/1000=0.68KN/m横梁竖直方向集中荷载标准值P 1K ：0.51KNP 1K =G AK *L*h 1/2=0.45*1500*10^-3*1500*10^-3/2=0.51KN横梁竖直方向集中荷载设计值P 1：0.61KNP 1=G A *L*h 1/2=0.54*1500*10^-3*1500*10^-3/2=0.61KN三、内力计算及截面验算参数a 1、a 2的取值：a 1------------------------------750mm a 2------------------------------450mm横梁主轴方向最大弯矩M H1：=1.14*1.5^2*(3-4×0.75^2/1.5^2)/24=0.213KN-m横梁主轴方向最大弯矩M H2：=0.68*1.5^2*(3-4×0.45^2/1.5^2)/24=0.169KN-m横梁次轴方向最大弯矩M V1：=0.61*0.25=0.152KN-m横梁端部水平剪力V Y ：=1.14*(1.5-0.75)/2+0.68*(1.5-0.45)/2=0.79KN横梁端部垂直剪力V X ：V X =P 1=0.61KN截面净面积A 0：mm 2沿主轴方向惯性矩I X ：mm 4主轴方向最大坐标Y max ：mm 沿主轴方向面积矩S X ：mm 3垂直于主轴的截面总宽度t x ： 2.5mm 沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿主轴方向面积矩S Y ：mm 3垂直于次轴的截面总宽度t y ：2.5mm12910.227407.043055533.4821.831926.929190238.9d P M 11V *=沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ： 1.05横梁截面受弯承载力：=[0.213/(1.05*12910.2)+0.169/(1.05*12910.2)+0.152/(1.05*7513.6)]*10^6=47.45N/mm2＜85.5N/mm 2横梁受弯承载力满足要求！横梁截面受剪承载力：=0.79*1000*27407/(430555*2.5)=19.99N/mm 2＜49.6N/mm 2=0.61*1000*31926.9/(291902*2.5)=26.6N/mm2＜49.6N/mm 2横梁受剪承载力满足要求！横梁截面挠度计算：a、横梁主轴方向最大挠度f H1：=0.82*1500^4*(25/8-5*750^2/1500^2+2*750^4/1500^4)/(240*70000*430555)=1.14mmb、横梁主轴方向最大挠度f H2：=0.49*1500^4*(25/8-5*450^2/1500^2+2*450^4/1500^4)/(240*70000*430555)=0.92mmc、横梁次轴方向最大挠度f V1：=0.51*1000*250*1500^2*(3-4*250^2/1500^2)/(24*70000*291902)=1.68mm横梁最大变形f max ：=[(1.14+0.92)^2+1.68^2)]^0.57513.6=2.66mm＜8.33mm 横梁选用满足挠度要求！第四章、幕墙立柱校核一、基本参数立柱受力宽度W：1500mm计算位置处标准层高H：3000mm立柱最大计算跨度L：3000mm立柱材料选用：铝型材6063-T6弹性模量E-----------------------70000N/mm2抗拉压强度设计值f t--------------140.0N/mm2抗剪强度设计值f v----------------81.2N/mm2局部承压强度设计值f c------------161.0N/mm2立柱允许变形[f]-----------------16.67mm二、力学模型及载荷分布立柱高度方向水平荷载标准值q H1K： 1.64KN/mq H1K=q HK L=1.09*1500/1000=1.64KN/m立柱高度方向水平荷载标准值q H1： 2.28KN/mq H1=q H L=1.52*1500/1000=2.28KN/m立柱竖直方向集中荷载标准值N1K： 2.03KNN1K=G AK*L*H=0.45*1500*10^-3*3000*10^-3=2.03KN立柱竖直方向集中荷载设计值N1： 2.43KNN1=G A*L*H=0.54*1500*10^-3*3000*10^-3=2.43KN三、内力计算及截面验算沿主轴方向惯性矩I X ：mm 4主轴方向最大坐标Y max ：mm 沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ：1.05按单跨简支梁计算该立柱，可得：计算跨度内截面最大弯矩M max ： 2.56KN-m 计算跨度内截面最大挠度f max ：9.44mm 支座处最大水平反力R max ： 3.41KN立柱计算截面正应力：=2.43*10^3/1309.3+2.56*10^6/(1.05*41079.9)=61.20N/mm 2＜140.0N/mm 2立柱选用满足强度要求！挠度校核：计算处立柱最大挠度f max ：9.44mm＜16.67mm立柱选用满足挠度要求！26306.432.585495841079.963.62610627。

幕墙结构计算1、横框计算2、竖框计算3、玻璃计算4、连接计算5、预埋件设计、计算6、焊缝计算一、幕墙横框的计算受力模型：横梁以立柱为支承，按立柱之间的距离作为梁的跨度，梁的支撑条件按简支考虑，其弯距见表5-31。

简支梁内力和挠度表表5-311受力状态：横梁是双向受弯构件，在水平方向由板传来风力、地震力；在竖直的方向由板和横梁自重产生竖向弯距，见图5-14。

横梁双向受弯1、强度M x／γW x＋M y／γW y≤f a式中:Mx -- 横梁绕x轴(垂直于幕墙平面方向）的弯距设计值(KN·m)；My——横梁截面绕y轴(幕墙平面内方向）幕墙平面内方向的弯距设计值(KN·m)；Wx－横梁截面绕x轴(垂直于幕墙平面方向）的截面抵抗矩（mm3)Wy－横梁截面绕y轴(幕墙平面内方向）的截面抵抗矩（mm3)γ－塑性发展系数，可取为1.05；f a－铝型材受拉强度设计值(KN·m2)2M x＝1／12q y×B2（B≤H时）M x＝1／8q y×B2（B＞H时）qy＝(1.0×1.4×W k＋0.6×1.3×q ey）×B组合系数分项系数W k＝βZ·μS·μZ·W O式中：W k－作用在幕墙上的风荷载标准值（KN／m2）；βZ－瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，竖直幕墙外表面可按±1.5取用；μZ－风压高度变化系数；应按现行国家标准《建筑结构荷载规范》GBJ9采用。
