膜法除硝冷冻系统技术改造及运行总结罗金刚;朱江军;孔维斌【摘要】介绍了新疆天业化工有限责任公司对膜法除硝冷冻系统进行的技术改造和改造后的运行情况.【期刊名称】《氯碱工业》【年(卷),期】2016(052)002【总页数】6页(P7-11,14)【关键词】硫酸根;膜法除硝;冷冻系统;沉降器;冷量;自动化【作者】罗金刚;朱江军;孔维斌【作者单位】新疆天业化工有限责任公司,新疆石河子832000;新疆天业化工有限责任公司,新疆石河子832000;新疆天业化工有限责任公司,新疆石河子832000【正文语种】中文【中图分类】TQ114.2611 冷冻系统改造的背景情况(1)新疆天业化工有限责任公司(以下简称“新疆天业”)膜法除硫酸根项目自2009年建成以来，代替了原有氯化钡溶液除硫酸根的工艺技术，工艺得到了优化提升，减少了辅料消耗，并且得到产品芒硝，提高了经济效益。
(2)盐水中硫酸根含量对离子膜的使用寿命有着至关重要的影响，因此系统内硫酸根含量要控制在最低水平，必须将硫酸根以芒硝形式从系统中分离出去。
(3)现有工艺沉降器中的硝液分两部分处理：底部浓度较高部分由离心机甩干；上部清液溢流至低硝盐水罐后，再用列管换热器进行深冷处理。
因冷冻换热效果较差，低硝盐水罐内的盐水含有较高浓度的芒硝，不能结晶沉降。
(4)列管换热器每使用4 h须冲洗1次，过程较为繁琐，耗时较长，劳动强度较大。
(5)沉降器沉降效果较差，须进行内部结构改进[1]。
(6)冷冻系统换热温差小，换热时间长，且换热效果较差，不利于硫酸钠结晶析出。
(7)低硝盐水罐每周须进行停车清理罐内芒硝，工作强度大，且开车过程中降温时间较长，影响除硝。
(8)现场跑、冒、滴、漏情况多，环境卫生差。
2 冷冻系统改造的主要内容2.1 主要内容(1)拆除现有2台列管式换热器，沉降器中部增加冷冻盐水循环泵2台(规格为：Q，70 m3/h；H，30 m)。
将新疆天业原低硝泵(规格为：Q，100 m3/h；H，60 m)调至二楼，加装变频器后充当冷冻循环泵，用于沉降器内部盐水循环与冷冻盐水换热降温。

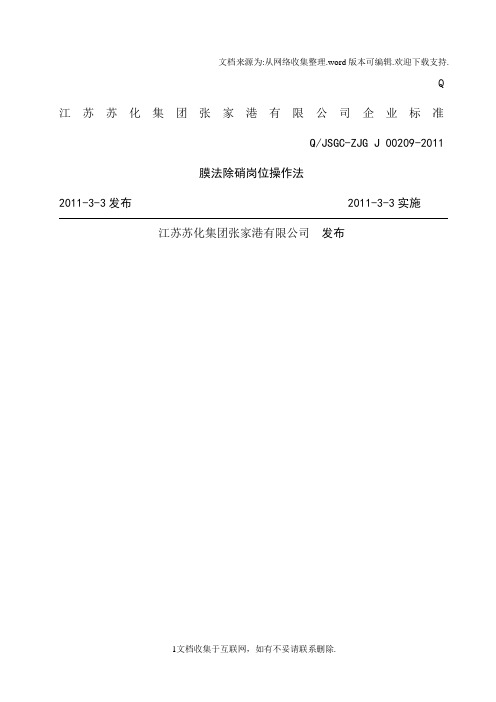

Q 江苏苏化集团张家港有限公司企业标准Q/JSGC-ZJG J 00209-2011膜法除硝岗位操作法2011-3-3发布 2011-3-3实施江苏苏化集团张家港有限公司发布目次前言1范围 .........................................................................................错误!未定义书签。
2 引用文件................................................................................错误!未定义书签。
3 术语及定义............................................................................错误!未定义书签。
4 职责 ........................................................................................错误!未定义书签。
5产品简述.................................................................................错误!未定义书签。
5.1本岗位用原辅料的质量指标........................................错误!未定义书签。
5.2本岗位生产的中间体（半成品）的质量指标。
........错误!未定义书签。
6 生产工艺流程及叙述............................................................错误!未定义书签。
6.1 工艺流程方块图...........................................................错误!未定义书签。
