电气CAD制图规范

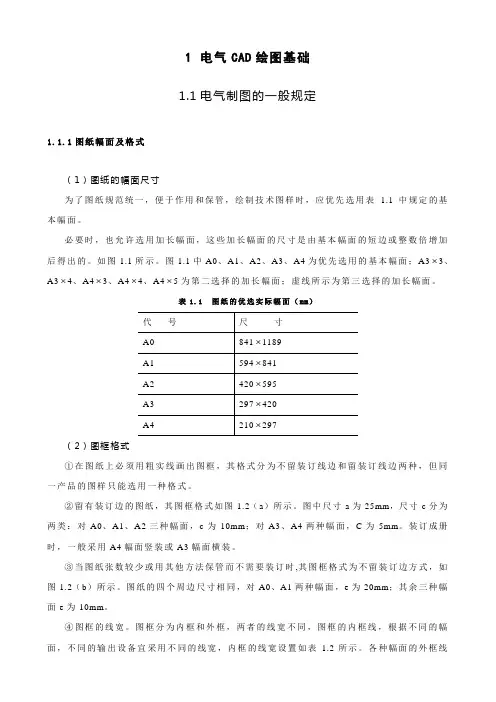

1电气CAD绘图基础1.1电气制图的一般规定1.1.1图纸幅面及格式（1）图纸的幅面尺寸为了图纸规范统一，便于作用和保管，绘制技术图样时，应优先选用表 1.1中规定的基本幅面。

必要时，也允许选用加长幅面，这些加长幅面的尺寸是由基本幅面的短边或整数倍增加后得出的。

如图1.1所示。

图1.1中A0、A1、A2、A3、A4为优先选用的基本幅面；A3⨯3、A3⨯4、A4⨯3、A4⨯4、A4⨯5为第二选择的加长幅面；虚线所示为第三选择的加长幅面。

表 1.1 图纸的优选实际幅面（mm）（2）图框格式①在图纸上必须用粗实线画出图框，其格式分为不留装订线边和留装订线边两种，但同一产品的图样只能选用一种格式。

②留有装订边的图纸，其图框格式如图1.2（a）所示。

图中尺寸a为25mm，尺寸c分为两类：对A0、A1、A2三种幅面，c为10mm；对A3、A4两种幅面，C为5mm。

装订成册时，一般采用A4幅面竖装或A3幅面横装。

③当图纸张数较少或用其他方法保管而不需要装订时,其图框格式为不留装订边方式，如图1.2（b）所示。

图纸的四个周边尺寸相同，对A0、A1两种幅面，e为20mm；其余三种幅面e为10mm。

④图框的线宽。

图框分为内框和外框，两者的线宽不同，图框的内框线，根据不同的幅面，不同的输出设备宜采用不同的线宽，内框的线宽设置如表 1.2所示。

各种幅面的外框线均为0.25的实线。

⑤图框外框尺寸如表1.1规定的尺寸。

表1.2 图框内框线宽（3）标题栏（GB/T 10609.1-1989）①每张图纸都必须画出标题栏。

标题栏的格式和尺寸应按G B/T 10609.1-1989《技术制图 标题栏》的规定。

标题栏的位置应位于图纸的右下角，国内工程通用标题栏的基本信息及尺寸如图1.3所示。

②标题栏的长边置于水平方向并与图纸的长边平行时，则构成X 型图纸，如图1.4（a ）所示。

若标题栏的长边与图纸的长边垂直时，则构成Y 型图纸，如图1.4（b ）所示。

电气CAD绘的标准化与规范电气CAD绘图是电气工程中不可或缺的一环，它的标准化与规范对于确保电气系统的可靠性和安全性至关重要。

本文将介绍电气CAD 绘图的标准化与规范，包括图纸排版、图形符号、尺寸标注等方面，以及如何提高绘图的效率和准确性。

一、图纸排版1. 页面设置在进行电气CAD绘图前，正确设置页面是关键。

通常采用ISO标准的A系列纸张，如A0、A1、A2等。

按照实际绘图需求选择合适的纸张大小，并设置页边距，确保图纸能够被完整打印和展示。

2. 标题栏和边框每个电气CAD绘图图纸都应具备统一的标题栏和边框，以提供必要的信息。

标题栏应包含项目名称、图纸名称、图号、版本号等，方便查阅和管理。

边框应包含主要标准和单位，并且在不同比例尺下能够保持清晰可辨。

3. 图纸折叠与编号对于较大的图纸，应根据需要进行折叠，以方便携带和存档。

每个折页应有清晰的编号，便于查找和组织。

同时，也需要制定标准的折页次序，遵循一致性原则。

二、图形符号1. 符号库的建立为了保证电气CAD绘图的标准化，需要建立符合行业规范的符号库，包括常用的电气设备符号、元件符号、连接符号等。

符号库应定期进行更新和维护，确保使用的符号与最新标准一致。

2. 符号的正确使用在绘图过程中，应准确选择并应用符号库中的符号。

符号的大小、比例、线型等应符合要求，确保图纸的易读性和准确性。

同时，还需要注意符号的位置、对齐和间距，使图纸整体美观、清晰。

三、尺寸标注1. 标注方法在电气CAD绘图中，正确标注尺寸是保证设计和施工准确性的重要环节。

采用统一的标注方法，如ISO标准的线性尺寸标注法，能够减少误解和疑惑。

尺寸标注应遵循一致性原则，保持清晰可读。

2. 标注位置尺寸标注的位置应选取在图纸的明显部分，避免与其他线条、文字产生混淆。

标注文字的方向应与线条平行，字体应适中，清晰可辨。

四、提高绘图效率与准确性1. 使用CAD工具电气CAD绘图可借助专业的CAD软件完成，如AutoCAD、SolidWorks等。

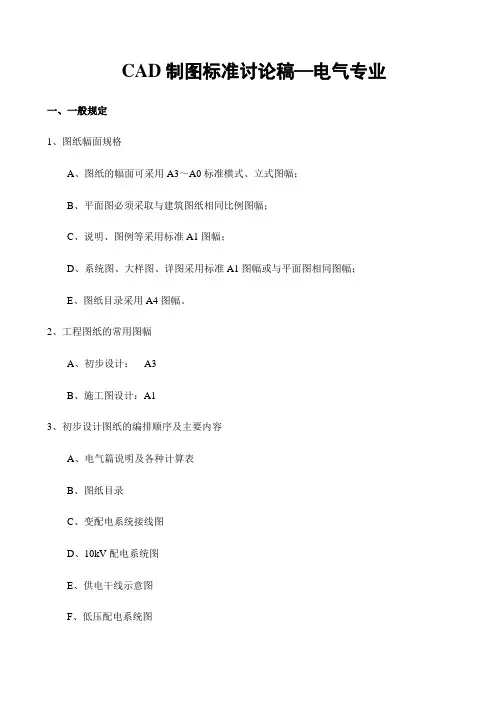

CAD制图标准讨论稿—电气专业一、一般规定1、图纸幅面规格A、图纸的幅面可采用A3～A0标准横式、立式图幅；B、平面图必须采取与建筑图纸相同比例图幅；C、说明、图例等采用标准A1图幅；D、系统图、大样图、详图采用标准A1图幅或与平面图相同图幅；E、图纸目录采用A4图幅。

2、工程图纸的常用图幅A、初步设计：A3B、施工图设计：A13、初步设计图纸的编排顺序及主要内容A、电气篇说明及各种计算表B、图纸目录C、变配电系统接线图D、10kV配电系统图E、供电干线示意图F、低压配电系统图G、空调辅机配电系统图H、水专业主要设备系统图I、变配电房电气布置平面图J、空调机房控制室电气布置平面图K、水泵房电气布置平面图L、主要设备层电气干线平面图M、典型平面电气平面及系统图N、天面防雷平面图O、接地平面图P、火灾自动报警系统图Q、火灾自动报警平面图R、弱电系统示意图S、各弱电系统平面图（在不影响效果的前提下可根据实际情况做多弱电系统平面图）4、施工图设计图纸的编排顺序及主要内容：根据项目实际要求分为四册①变配电分册；②动力照明分册；③火灾自动报警分册；④弱电分册。

①变配电分册（主要供甲方报送当地供电主管部门）图纸目录变配电说明及主要设备表电气布置总平面图变配电系统接线图10kV配电系统图供电干线示意图低压配电系统图变配电房电气布置平面图变配电系统监控系统示意图②动力照明分册（主要施工用图纸，编排顺序基本从下往上，先动力再照明后系统，大型建筑有关详图、控制原理图等辅助性图纸则按地下室、裙楼、塔楼三部分跟着上述图纸编排）图纸目录电气设计总说明图例供电干线示意图基础接地平面图地下室预留预埋平面图地下室动力平面图地下室照明平面图地下室接地平面图地下室电气系统图地下室详图首层动力平面图首层照明平面图首层接地平面图首层电气系统图……………………标准层动力平面图标准层照明平面图标准层电气系统图……………………天面防雷平面图控制原理图典型房间或平面电气布置及系统图电气管井布置及预留孔详图③火灾自动报警分册（主要供甲方报送消防主管部门及施工用）图纸目录火灾自动报警系统设计总说明（含图例及设备表）火灾自动报警系统图各层火灾自动报警平面图④弱电分册（主要为施工用途）图纸目录弱电系统设计总说明（含图例及设备表）各弱电系统图各弱电系统各层平面图5、图纸的签署规定①签字栏：根据公司规定签字。

电气cad画图标准在电气工程设计中，CAD画图是非常重要的一环，它不仅可以提高工作效率，还可以减少错误率，提高工程质量。

因此，掌握电气CAD画图的标准是非常重要的。

下面我们就来详细介绍一下电气CAD画图的标准。

首先，电气CAD画图的标准包括线条的粗细、颜色、图层设置等。

在绘制电气图纸时，应根据实际需要选择合适的线条粗细，一般情况下，主要线路可以选择较粗的线条，而次要线路可以选择较细的线条。

此外，不同的线路可以使用不同的颜色来区分，这样可以使图纸更加清晰明了。

在设置图层时，应根据图纸的内容和结构进行合理的分层，以便于后期的修改和管理。

其次，电气CAD画图的标准还包括文字的设置。

在电气图纸中，文字的设置非常重要，它不仅要清晰易读，还要与图纸的整体风格相协调。

因此，在绘制电气图纸时，应选择合适的字体和字号，一般情况下，可以选择宋体或仿宋作为电气图纸的文字字体，而字号的选择应根据图纸的大小和内容进行合理的设置。

此外，文字的位置和间距也需要注意，应该使文字与图纸的其他元素相互协调，既不显得拥挤，也不显得空旷。

另外，电气CAD画图的标准还包括符号的使用。

在电气图纸中，符号是非常重要的元素，它可以直观地表示电气设备和线路的类型和连接关系。

因此，在绘制电气图纸时，应选择标准的电气符号，并按照统一的规范进行使用，这样可以使图纸更加规范和标准化。

最后，电气CAD画图的标准还包括图纸的布局和比例。

在绘制电气图纸时，应注意图纸的整体布局，使各个元素有机地组合在一起，既美观又实用。

此外，比例的选择也非常重要，应根据图纸的内容和尺寸进行合理的选择，使图纸既不显得拥挤，也不显得空旷。

总之，电气CAD画图的标准涉及到线条、颜色、图层、文字、符号、布局和比例等多个方面，只有严格按照标准进行绘制，才能保证图纸的质量和准确性。

希望大家在绘制电气图纸时，能够严格遵守这些标准，使图纸更加规范、美观和实用。

电气工程cad制度规范一、总则1. 为规范电气工程CAD设计过程，保障图纸质量，提高工作效率，制定本规范。

2. 本规范适用于所有参与电气工程CAD设计的工程师、设计人员和技术人员。

3. 设计单位应建立并不断完善本规范，制定相关制度和流程。

二、CAD软件选择1. 电气工程CAD设计应选用专业的CAD软件，如AutoCAD、SolidWorks等。

2. 设计单位应保证软件的正版授权，保证软件的稳定性和可靠性。

3. 设计人员应熟练掌握所使用的CAD软件的操作技巧，能够熟练绘制电气工程图纸。

三、图纸编制要求1. 电气工程CAD设计图纸应按照国家标准、行业标准和公司标准编制。

2. 图纸应清晰、准确、规范，避免出现错漏，确保图纸质量。

3. 图纸应按照项目需求划分楼层、建筑部位，确保图纸结构清晰。

四、图纸绘制规范1. 电气工程CAD设计图纸应采用统一的图纸布局，包括图框、标注、图例等。

2. 图纸应统一使用正楷字体，字号不小于3.5mm。

3. 图纸中的文字应清晰可读，标注应明确准确。

4. 图纸应注意比例尺的设置，确保图纸的准确性和一致性。

五、图纸审查与修改1. 设计人员应定期对图纸进行审查，确保图纸质量。

2. 审查时应重点关注图纸的完整性、准确性和规范性。

3. 审查人员应及时提出修改意见，设计人员应及时进行修改。

4. 修改后的图纸应重新审查确认，确保修改的准确性和完整性。

六、图纸归档与管理1. 完成的电气工程CAD设计图纸应按照项目进行归档管理。

2. 图纸应按照楼层、功能、系统等分类存档，确保图纸的整理和查阅。

3. 图纸应备份存档，确保图纸的安全性和完整性。

七、附则1. 设计人员在进行电气工程CAD设计时，应严格按照本规范执行。

2. 设计单位应定期进行培训，提高设计人员的CAD技能和规范意识。

3. 本规范由设计单位负责解释，并不断完善和修改。

以上是电气工程CAD设计规范的基本要求，设计人员在日常工作中应严格遵守，确保图纸的准确性和规范性，提高工作效率和质量。

电气CAD绘中的绘标准和规范要求在电气工程中，CAD（计算机辅助设计）软件是一个必不可少的工具，用于绘制电气系统的图纸和设计。

为了确保绘图符合行业标准和规范要求，以下是电气CAD绘制中的标准和规范要求。

一、图纸布局和标准尺寸1. 外框标准：每个电气CAD绘图都应该有一个外框，用于界定图纸的边界和保护关键信息。

外框应包含标题栏、图纸编号、绘图日期、图纸比例、单位和作者等信息。

2. 图纸尺寸：常用的电气CAD绘图纸尺寸有A0、A1、A2、A3和A4，根据具体需求选择合适的尺寸。

3. 图例统一：图例是用于解释图中各种符号和组件的图形表示。

确保图例清晰、准确，并遵循行业标准。

二、符号和线条规范1. 细节符号：细节符号用于表示电气系统中的特定部件和元素。

这包括开关、插座、灯具、电机等。

确保使用正确的符号，并按照标准规定的形状、颜色和尺寸进行绘制。

2. 连线线条：连接电气元素的线条应符合规范要求。

通常使用实线表示电源线、虚线表示控制线和点线表示地线。

确保线条清晰可辨，避免交叉和混乱。

3. 文本说明：图中的文字用于标识符号和提供额外的解释信息。

确保文字清晰可读、字体统一，并避免拥挤和重叠。

三、绘制要求和规范1. 编号系统：为了方便管理和查找，为每个绘图文件和项目分配唯一的编号。

使用一致的编号系统，以确保跟踪和组织图纸。

2. 图层管理：合理使用图层，将不同类型的绘图元素分别放在不同的图层上。

这样可以方便修改、编辑和隐藏不需要显示的图形。

3. 适当使用辅助工具：CAD软件提供了许多辅助工具和功能，如吸附点、网格、对齐和缩放。

合理利用这些工具可以提高绘图的精确度和效率。

4. 标注清晰：对于绘图中的重要元素和尺寸，应进行适当的标注和注释。

确保标注的准确性和清晰可读性。

四、命名和文件管理1. 命名规范：为了方便管理和查找，对绘图文件和相关文档采用规范的命名方式。

可以使用项目名称、文件类型、版本号等信息进行命名。

2. 文件夹结构：建立清晰的文件夹结构，将相关的绘图文件和文档组织在一起。

电气制图规则一、使用工具使用AUTOCAD2023, 保留格式为2023 DWG格式。

波及到旳字符标注采用原则工程字体。

积极力平行母线旳间距15, 其他平行导线旳间距10, 垂直导线旳间距10。

主电路中各图形符号旳间距20, 原理图部分各图形符号旳间距是30。

二、制图规范1.图号编号原则YJ—计划号—工位号—图纸类型—该类型次序号（2位）—改动序号（1位）阐明:1.计划号为市场部下发旳计划号。

2.单台设备工位号省略。

3.类型次序号为目前类型图纸旳次序号, 每种图纸单独编号, 编号从01开始。

4、改动序号为该图纸改动后旳次序号, 原始图纸省略, 改动序号使用字母, 第一次改动为A, 第二次改动为B, 依次类推。

2.图纸页号旳编号原则1.图纸明细, 图例, 线颜色、构造框图从1-9。

2.主电路原理图编号从10-19。

2.交流控制原理图编号从20-29。

3.直流控制原理图编号从30-49。

4.PLC输入原理图编号从50-69。

5.PLC输出原理图编号从70-89。

6.AD/DA.光幕、伺服驱动等接线图编号从90-99。

7.元器件位置图和接线图编号从100-109。

8.如遇特殊状况某区域范围超限时, 将该区域图纸编号+200。

每套图纸必须有一种图纸列表, 它描述了一种有几张图纸, 各图纸旳名称。

3.元器件旳符号和命名措施执行GB4728《图用图形符号》和GB7159《电气技术中旳文字符号制定通则》旳国标。

常用元器件命名措施电磁铁——YA电磁阀——KV端子板——XT插头——XP插座——XS控制用变压器——TC电力变压器——TM断路器——QF接触器——KM继电器——KA熔断器——FU按钮——SB控制开关, 选择开关——SA液位传感——SL压力传感器—器—SP位置传感器——SQ温度传感器——ST照明灯——EL指示灯——HL发热元件——EH电动机——M详细符号及阐明见附录。

元件旳名称采用在字母背面添加三位序号旳措施, 可以与详细旳机械功能产生联络旳元器件名称尽量与机械功能旳名称保持一致, 例如接触器命名为KM101, 热继电器命名为FR101。

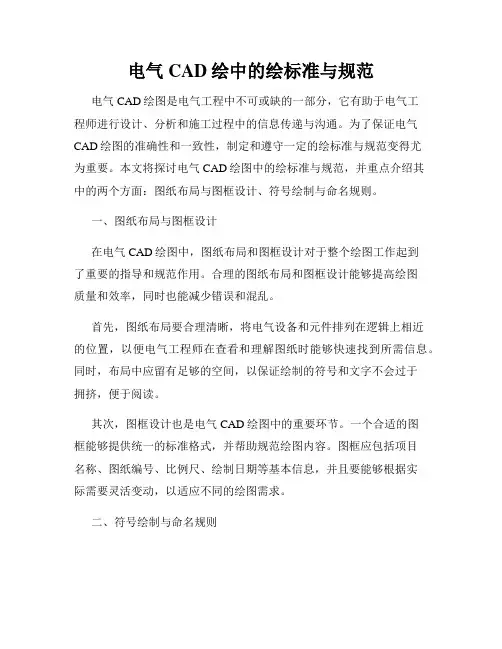

电气CAD绘中的绘标准与规范电气CAD绘图是电气工程中不可或缺的一部分，它有助于电气工程师进行设计、分析和施工过程中的信息传递与沟通。

为了保证电气CAD绘图的准确性和一致性，制定和遵守一定的绘标准与规范变得尤为重要。

本文将探讨电气CAD绘图中的绘标准与规范，并重点介绍其中的两个方面：图纸布局与图框设计、符号绘制与命名规则。

一、图纸布局与图框设计在电气CAD绘图中，图纸布局和图框设计对于整个绘图工作起到了重要的指导和规范作用。

合理的图纸布局和图框设计能够提高绘图质量和效率，同时也能减少错误和混乱。

首先，图纸布局要合理清晰，将电气设备和元件排列在逻辑上相近的位置，以便电气工程师在查看和理解图纸时能够快速找到所需信息。

同时，布局中应留有足够的空间，以保证绘制的符号和文字不会过于拥挤，便于阅读。

其次，图框设计也是电气CAD绘图中的重要环节。

一个合适的图框能够提供统一的标准格式，并帮助规范绘图内容。

图框应包括项目名称、图纸编号、比例尺、绘制日期等基本信息，并且要能够根据实际需要灵活变动，以适应不同的绘图需求。

二、符号绘制与命名规则在电气CAD绘图中，符号的绘制和命名是至关重要的。

一致和准确的符号绘制有助于提高图纸的可读性和可理解性，而良好的命名规则则方便了对电气元件的管理和检索。

符号绘制要遵循特定的图形规范，确保符号的形状、线型、线宽等参数符合标准要求。

在绘制过程中，还需注重符号的比例和对称性，使得整个图纸在视觉上更加美观和直观。

命名规则是电气CAD绘图中的重要组成部分，它为不同类型的电气元件提供了唯一且一致的标识。

通常，命名规则会根据元件的类型、功能、规格等特点进行设计，以保证每个元件都能够被准确地辨识和定位。

此外，命名规则还应具备可扩展性，方便日后对电气CAD绘图的修改和更新。

绘标准与规范的重要性电气CAD绘图中的绘标准与规范对于确保电气工程的质量和可靠性具有重要的意义。

它可以减少绘图错误，提高工程师之间的沟通效率，并帮助保持图纸的一致性和统一性。

精心整理电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。

1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。

图幅分为横式和立式幅面。

表1-2图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。

在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。

需要装订时，装订的一边就要留装订边。

图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。

表1-3图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 251-5不留装订边的图框图1-6留有装订边的图框(2)图纸线宽。

图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。

表1-4图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。

各区的布置形式有多种，而且不同单位的标题栏也各有特色。

根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。

图1-7设计通用标题栏（A0和A1幅面）图1-8设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。

1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

cad电气制图标准CAD电气制图标准。

在CAD电气制图过程中，标准化是非常重要的，它可以提高图纸的可读性，减少误解和错误，提高工作效率，降低成本。

因此，制定和遵循一套CAD电气制图标准是非常必要的。

本文将从图纸布局、图形标准、文字标准等方面介绍CAD电气制图标准的相关内容。

首先，图纸布局是CAD电气制图中的重要部分。

在进行图纸布局时，应该考虑到图纸的整体美观和易读性。

一般来说，图纸的布局应该包括图框、标题栏、零部件列表、图例等内容。

图框应该规范统一，标题栏应包括项目名称、图号、版本号、日期等信息，零部件列表应清晰明了，图例应准确清晰。

通过规范的图纸布局，可以使得图纸更易于理解和使用。

其次，图形标准也是CAD电气制图中不可忽视的一部分。

在绘制电气图形时，应该遵循一定的标准，比如线型、线宽、颜色等。

线型应该根据不同的电气元件采用不同的线型，线宽应该根据不同的线路功能采用不同的线宽，颜色也应该根据不同的元件功能采用不同的颜色。

通过统一的图形标准，可以使得电气图形更加清晰明了。

最后，文字标准也是CAD电气制图中的重要内容。

在添加文字说明时，应该注意文字的字体、大小、位置等。

字体应该选择清晰易读的字体，大小应根据图纸比例和文字内容进行合理选择，位置应该与相应的图形元件相匹配。

通过规范的文字标准，可以使得文字说明更易于理解和识别。

综上所述，CAD电气制图标准对于提高图纸可读性，减少误解和错误，提高工作效率，降低成本具有重要意义。

因此，在进行CAD电气制图时，应该严格遵循相关的标准，确保图纸的质量和准确性。

希望本文所介绍的内容能够对大家有所帮助，谢谢阅读。

电气cad绘图标准电气CAD绘图标准。

电气CAD绘图是电气工程设计中不可或缺的一部分，它直接关系到工程设计的质量和效率。

为了规范电气CAD绘图，提高绘图质量，制定一套电气CAD绘图标准是非常必要的。

本文将从绘图单位、图纸格式、图框设置、图层管理、文字标注、符号标注等方面，对电气CAD绘图标准进行详细介绍。

1. 绘图单位。

电气CAD绘图中常用的绘图单位有毫米、厘米、米等。

在进行电气CAD绘图时，应选择合适的绘图单位，并严格按照选定的单位进行绘图，以确保绘图的准确性和一致性。

2. 图纸格式。

在进行电气CAD绘图时，应选择合适的图纸格式，一般常用的图纸格式有A0、A1、A2、A3、A4等。

选择合适的图纸格式可以有效地提高绘图效率，同时也有利于图纸的归档和管理。

3. 图框设置。

图框是电气CAD绘图中非常重要的一部分，它包含了图纸的边界、标题栏、项目名称、图号、比例尺等信息。

在进行电气CAD绘图时，应根据实际需要设置合适的图框，并在图框中填写清晰、准确的信息，以便于工程师和施工人员的使用。

4. 图层管理。

良好的图层管理是电气CAD绘图的关键，它可以有效地区分不同的绘图内容，方便绘图的编辑和查看。

在进行电气CAD绘图时，应根据不同的绘图内容设置不同的图层，并严格按照图层管理规范进行操作，以确保绘图的清晰和规范。

5. 文字标注。

文字标注是电气CAD绘图中常用的一种标注方式，它包括了项目名称、图号、比例尺、文字说明等内容。

在进行电气CAD绘图时，应选择合适的文字标注方式，并保证文字标注的清晰、准确和统一，以便于工程师和施工人员的理解和使用。

6. 符号标注。

符号标注是电气CAD绘图中常用的一种标注方式，它包括了电气设备、电气元件、线路连接等内容。

在进行电气CAD绘图时，应选择合适的符号标注方式，并保证符号标注的清晰、准确和统一，以便于工程师和施工人员的理解和使用。

综上所述，电气CAD绘图标准在电气工程设计中具有非常重要的意义。

电气工程cad制图标准在电气工程CAD制图中，遵循标准是非常重要的。

标准化的CAD制图可以提高工作效率，减少错误，并且能够保证图纸的质量和准确性。

因此，本文将就电气工程CAD制图标准进行详细介绍。

首先，电气工程CAD制图标准需要遵循国家和行业相关标准，比如GB50198-2013《建筑电气工程施工图设计标准》、GB 50857-2013《建筑电气工程施工质量验收规范》等。

这些标准规定了CAD制图的基本要求、图形符号、文字标注、图框、图幅、图式等内容，是进行电气工程CAD制图的基础。

其次，在进行电气工程CAD制图时，应该注意图纸的规范化。

图纸的规范化包括图幅的选择、图框的设置、图纸的折叠方式等。

图幅的选择应根据实际需要进行合理选择，避免图幅过大或过小造成浪费或者不便。

图框的设置应符合国家和行业标准，包括图框线型、线宽、标注等内容。

图纸的折叠方式也应符合标准规定，便于存档和查阅。

另外，电气工程CAD制图中图形符号的使用也是非常重要的。

图形符号是电气工程CAD制图中的重要内容，它直接关系到图纸的准确性和可读性。

在使用图形符号时，应该选择标准的符号库，并且按照标准规定进行使用。

同时，应该注意符号的大小、线型、线宽等参数，保证符号的清晰和准确。

此外，文字标注也是电气工程CAD制图中的关键内容。

文字标注应该清晰、准确地表达图纸的内容，包括线路名称、设备型号、电压电流等信息。

文字标注的字体、大小、颜色等也应符合标准规定，保证文字的清晰和易读性。

最后，电气工程CAD制图中的图式也是需要特别注意的内容。

图式应该符合国家和行业标准，包括图式的绘制方法、线型、线宽等内容。

图式的绘制应该清晰、准确地表达电气系统的结构和连接关系，便于工程师和施工人员的理解和使用。

综上所述，电气工程CAD制图标准是非常重要的，它直接关系到图纸的质量和准确性。

在进行电气工程CAD制图时，应该严格遵循国家和行业相关标准，规范图纸的制作，保证图纸的清晰、准确和易读。

电气cad制图标准在电气CAD制图中，标准化是非常重要的，它可以确保图纸的一致性和准确性，提高工作效率和质量。

本文将介绍电气CAD制图标准的相关内容，希望能对大家有所帮助。

首先，电气CAD制图标准包括了图纸的格式、符号的使用、线型线重的规定等方面。

在绘制电气CAD图纸时，应当统一采用A4或A3纸张，图幅比例为1:1。

图纸的上部应标注工程名称、图号、图名、比例、编制者、审核者、审定者、绘图日期等信息，下部应标注比例尺。

图框的设置应符合国家标准，保证图纸的整洁、美观。

其次，符号的使用也是电气CAD制图中需要严格遵守的标准之一。

在绘制电气CAD图纸时，应当使用统一的符号标准，例如电气元件的符号、线路的符号等。

符号的大小、比例应当合理，清晰易辨。

此外，还应当注意符号的位置摆放，保证图纸的整体美观和易读性。

另外，线型线重的规定也是电气CAD制图中需要特别注意的标准之一。

线型的选择应当根据不同的线性质和用途来确定，例如虚线表示辅助线，实线表示主要线路等。

线重的设置也应当根据实际情况来确定，保证线条清晰、粗细适中，便于查看和打印。

除了以上提到的内容，电气CAD制图标准还包括了文字的规范、图纸的折叠和装订、图纸的审查和审核等方面。

在绘制电气CAD图纸时，应当统一采用宋体或仿宋字体，字号应当合适，清晰易读。

图纸的折叠和装订应当符合国家标准，保证图纸的整洁、牢固。

图纸的审查和审核应当由专业人员进行，确保图纸的准确性和合格性。

总的来说，电气CAD制图标准对于保证图纸的一致性和准确性非常重要，它涉及到图纸的格式、符号的使用、线型线重的规定、文字的规范、图纸的折叠和装订、图纸的审查和审核等方面。

只有严格遵守这些标准，才能够绘制出高质量的电气CAD图纸，提高工作效率和质量。

希望本文对大家在电气CAD制图标准方面有所帮助，谢谢阅读！。
