第２６卷第４期 ２００７年１２月 武汉工业学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｗｕｈａｎ Ｐｏｌｙｔｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ Ｖ０Ｉ．２６Ｎｏ．４ Ｄｅｃ．２００７
文章编号：１００９—４８８１（２００７）０４—００７３—０５
印制电路板的设计
龙子夜，张杰，寇琼月 （海军装备研究院，北京１０２２４９）
摘要：从实用的角度介绍了印制电路板的布局、布线、焊盘过孔、敷铜等的设计原则，论述了经 常被工程师忽视的过孔设计，尤其是高速ＰＣＢ中的过孔设计的过程和方法。
关键词：印制电路板；布局；布线；过孔；敷铜 中图分类号：ＴＮ６０２ 文献标识码：Ｂ
Ｏ 引鬲
电子产品的研制中，当电路原理图设计好后，就 要进行印制电路板的设计。印制电路板的设计是电
路原理实现的一个重要环节，其设计的好坏直接影响 到产品的质量，本文将逐一介绍ＰＣＢ设计中板的布
局、布线、线的间距和宽度、过孔设计、焊盘设计、板材 与板厚及大面积敷铜。
１板的布局
板的布局首先要考虑ＰＣＢ的尺寸大小。ＰＣＢ尺 寸过大时，印制线条长，阻抗增加，抗噪声能力下降，
成本也增加；过小，则散热不好，且邻近线条易受干 扰。然后放置与结构有紧密配合的固定位置的元器
件，如电源插座、指示灯、开关、连接件之类，这些器件 放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不 会被误移动；再放置线路上的特殊元件和大的元器
件，如发热元件、变压器、ＩＣ等。最后，根据电路的功 能单元，对电路的全部元器件进行布局。
１．１在确定特殊元件的位置时要遵循的原则
１．１．１尽可能缩短高频元器件之间的连线，设法减少 它们的分布参数和相互间的电磁干扰。易受干扰的
元器件不能相互挨得太近，输入和输出元件应尽量远 离。
１．１．２ 在许多印制电路板上同时有高压电路和低压
电路，高压电路部分的元器件与低压部分要分隔开放
收稿日期：２００７—０１－０４ 作者简介：龙子夜（１９７４一），男，湖南省岳阳市人，工程师。 置，隔离距离与要承受的耐压有关，通常情况下在
龙源期刊网
印制电路板制作浅析
作者：姜 颖
来源：《硅谷》2010年第17期
摘要: 印制电路板是实现电路原理图的功能进行元件固定及其电气连接的载体,是电子产品的重要部件。简介印制电路板的发展过程与趋势,总结现有印制电路板的种类和功能,阐述印制电路板工艺,研究分析3种印制电路板的具体制作方法及其各自的优缺点,并对各种方法进行比较。
关键词: 印制电路板(PCB);挠性印制板(FPC);减成法
中图分类号:TN4文献标识码:A文章编号:1671-7597(2010)0910035-02
近些年来,电子产品已经遍布军事装备、计算机、通信设备、移动存储设备、移动通讯设备等相关领域,并在体积、集成度、功能等方面要求越来越高,消费类电子以每年数代的发展速度更新,作为电子产品的重要组成部分印制电路板也在不断地完善、更新。中国现在已经是世界印制电路板(PCB)产量第一大国,PCB品种从单面到双面、到4-24层的多层板;从通孔导通技术到盲孔导通技术,再到HDI(High Density Intercon
Nection)高密度内部互连技术,技术水平不断进步。制板手段也是层出不穷,不同的制板工艺也根据其应用对象不同也各有优劣。目前,印制电路板的制作主要应用于两方面,一是企业量产,二是学校教学与科研。
1 印制电路板的发展
印制电路板(Printed Circuit Board)简称PCB,又称印制板,是电子产品的重要部件之一。印制电路就是按照预先设计的电路,利用印刷法在绝缘基板的表面或其内部形成的用于元器件之间连接的导电图形。用印制电路板制造的电子产品具有可靠性高、一致性好、机械强度高、重量轻、体积小、易于标准化等优点。几乎每种电子设备,小到电子手表、计算器,大到计算机、通信设备、电子雷达系统,只要存在电子元器件,它们之间的电气互连就要使用印制板。在电子产品的研制过程中,影响电子产品成功的最基本因素之一就是该产品的印制板的设计和制造。

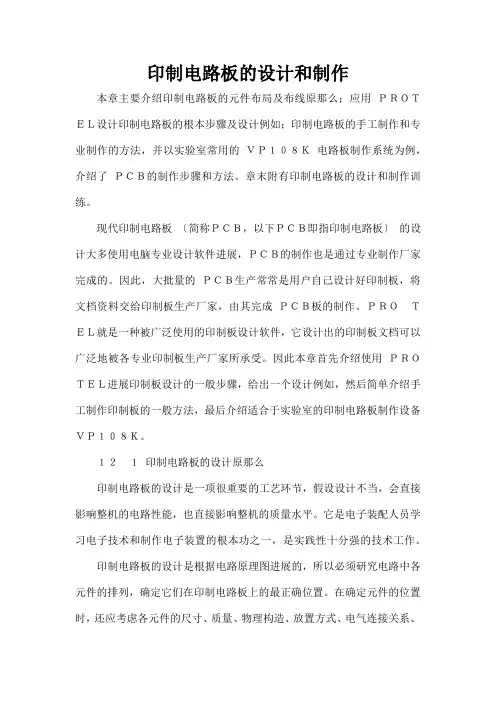

印制电路板的设计和制作
本章主要介绍印制电路板的元件布局及布线原那么；应用 ＰＲＯＴＥＬ设计印制电路板的根本步骤及设计例如；印制电路板的手工制作和专业制作的方法，并以实验室常用的 ＶＰ１０８Ｋ 电路板制作系统为例，介绍了 ＰＣＢ的制作步骤和方法。章末附有印制电路板的设计和制作训练。
现代印制电路板 〔简称ＰＣＢ，以下ＰＣＢ即指印制电路板〕 的设计大多使用电脑专业设计软件进展，ＰＣＢ的制作也是通过专业制作厂家完成的。因此，大批量的 ＰＣＢ生产常常是用户自己设计好印制板，将文档资料交给印制板生产厂家，由其完成 ＰＣＢ板的制作。ＰＲＯＴＥＬ就是一种被广泛使用的印制板设计软件，它设计出的印制板文档可以广泛地被各专业印制板生产厂家所承受。因此本章首先介绍使用 ＰＲＯＴＥＬ进展印制板设计的一般步骤，给出一个设计例如，然后简单介绍手工制作印制板的一般方法，最后介绍适合于实验室的印制电路板制作设备
ＶＰ１０８Ｋ。 １２１ 印制电路板的设计原那么
印制电路板的设计是一项很重要的工艺环节，假设设计不当，会直接影响整机的电路性能，也直接影响整机的质量水平。它是电子装配人员学习电子技术和制作电子装置的根本功之一，是实践性十分强的技术工作。
印制电路板的设计是根据电路原理图进展的，所以必须研究电路中各元件的排列，确定它们在印制电路板上的最正确位置。在确定元件的位置时，还应考虑各元件的尺寸、质量、物理构造、放置方式、电气连接关系、散热及抗电磁干扰的能力等因素。可先草拟几种方案，经比拟后确定最正确方案，并按正确比例画出设计图样。画图在早期主要靠手工完成，十分繁琐，目前大多用计算机完成，但前述的设计原那么既可适用于手工画图设计，也可适用于计算机设计。
对于印制电路板来说，一般情况下，总是将元件放在一面，我们把放置元件的一面称为元件面。印制板的另一面用于布置印制导线 〔对于双面板，元件面也要放置导线〕和进展焊接，我们把布置导线的这一面叫做印制面或焊接面。如果电路较复杂，元件面和焊接面容不下所有的导线，就要做成多面板。在元件面和焊接面的中间设置层面，用于放置导线，这样的层面我们称之为内部层或中间层。中间层如果是专门用于放置电源导线的，又称做电源层或地线层。如果是用于放置传递电路信号的导线的，叫做中间信号层。多面板的元件面、焊接面要和中间层连通，靠印制电路板上的金属化孔完成，这种金属化孔叫通孔 〔Ｖｉａ〕。

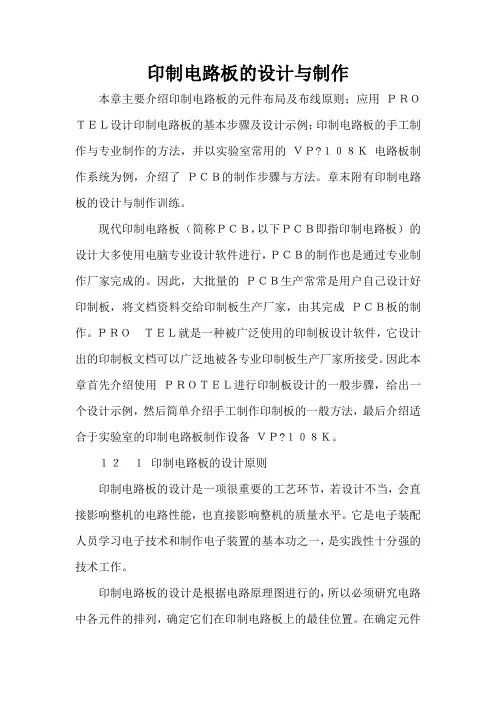

印制电路板的设计与制作
本章主要介绍印制电路板的元件布局及布线原则；应用 ＰＲＯＴＥＬ设计印制电路板的基本步骤及设计示例；印制电路板的手工制作与专业制作的方法，并以实验室常用的 ＶＰ?１０８Ｋ 电路板制作系统为例，介绍了 ＰＣＢ的制作步骤与方法。章末附有印制电路板的设计与制作训练。
现代印制电路板 （简称ＰＣＢ，以下ＰＣＢ即指印制电路板） 的设计大多使用电脑专业设计软件进行，ＰＣＢ的制作也是通过专业制作厂家完成的。因此，大批量的 ＰＣＢ生产常常是用户自己设计好印制板，将文档资料交给印制板生产厂家，由其完成 ＰＣＢ板的制作。ＰＲＯＴＥＬ就是一种被广泛使用的印制板设计软件，它设计出的印制板文档可以广泛地被各专业印制板生产厂家所接受。因此本章首先介绍使用 ＰＲＯＴＥＬ进行印制板设计的一般步骤，给出一个设计示例，然后简单介绍手工制作印制板的一般方法，最后介绍适合于实验室的印制电路板制作设备 ＶＰ?１０８Ｋ。 １２１ 印制电路板的设计原则
印制电路板的设计是一项很重要的工艺环节，若设计不当，会直接影响整机的电路性能，也直接影响整机的质量水平。它是电子装配人员学习电子技术和制作电子装置的基本功之一，是实践性十分强的技术工作。
印制电路板的设计是根据电路原理图进行的，所以必须研究电路中各元件的排列，确定它们在印制电路板上的最佳位置。在确定元件的位置时，还应考虑各元件的尺寸、质量、物理结构、放置方式、电气连接关系、散热及抗电磁干扰的能力等因素。可先草拟几种方案，经比较后确定最佳方案，并按正确比例画出设计图样。画图在早期主要靠手工完成，十分繁琐，目前大多用计算机完成，但前述的设计原则既可适用于手工画图设计，也可适用于计算机设计。
对于印制电路板来说，一般情况下，总是将元件放在一面，我们把放置元件的一面称为元件面。印制板的另一面用于布置印制导线
（对于双面板，元件面也要放置导线）和进行焊接，我们把布置导线的这一面叫做印制面或焊接面。如果电路较复杂，元件面和焊接面容不下所有的导线，就要做成多面板。在元件面和焊接面的中间设置层面，用于放置导线，这样的层面我们称之为内部层或中间层。中间层如果是专门用于放置电源导线的，又称做电源层或地线层。如果是用于放置传递电路信号的导线的，叫做中间信号层。多面板的元件面、焊接面要和中间层连通，靠印制电路板上的金属化孔完成，这种金属化孔叫通孔 （Ｖｉａ）。
