双线式干油集中润滑系统原理与故障诊断

双线集中润滑系统是一种常见的润滑方式，它能够有效地降低设备的摩擦和磨损，提高设备的使用寿命。

本文将介绍双线集中润滑系统的结构组成和润滑工作原理。

一、结构组成双线集中润滑系统主要由以下几个部分组成：1.润滑泵：润滑泵是双线集中润滑系统的核心部件，它负责将润滑油输送到需要润滑的部位。

润滑泵通常采用电动泵或气动泵，根据不同的润滑要求选择不同的泵型。

2.分配器：分配器是将润滑油分配到需要润滑的部位的关键部件。

分配器通常采用分配阀、分配头、分配管等组成，通过控制分配器的开关，可以实现对润滑油的精确控制。

3.管路系统：管路系统是将润滑油从润滑泵输送到分配器的管道系统。

管路系统通常采用不锈钢管或铜管，具有耐腐蚀、耐高温、耐压等特点。

4.润滑点：润滑点是需要润滑的设备部位，通常包括轴承、齿轮、链条等。

二、润滑工作原理双线集中润滑系统的润滑工作原理比较简单，主要分为以下几个步骤：1.润滑油从润滑油箱中被润滑泵吸入，经过过滤器过滤后，被输送到分配器。

2.分配器将润滑油分配到需要润滑的部位，通过管路系统输送到润滑点。

3.润滑油在润滑点形成一定的润滑膜，减少设备的摩擦和磨损，提高设备的使用寿命。

4.润滑油在润滑点形成的润滑膜被设备的摩擦力和热量破坏，部分润滑油被消耗，流回润滑油箱。

5.润滑油在润滑油箱中循环使用，不断地为设备提供润滑。

三、实例举例双线集中润滑系统广泛应用于各种机械设备中，例如：1.钢铁冶金设备：钢铁冶金设备中的轴承、齿轮等部位需要经常进行润滑，双线集中润滑系统可以实现对这些部位的精确润滑。

2.食品加工设备：食品加工设备需要使用润滑油进行润滑，但是润滑油不能直接接触食品，双线集中润滑系统可以通过管路系统将润滑油输送到润滑点，避免了润滑油与食品的接触。

3.造纸设备：造纸设备中的轴承、齿轮等部位需要进行润滑，但是造纸设备的工作环境比较恶劣，双线集中润滑系统可以通过管路系统将润滑油输送到润滑点，避免了润滑油被灰尘、污物等污染。

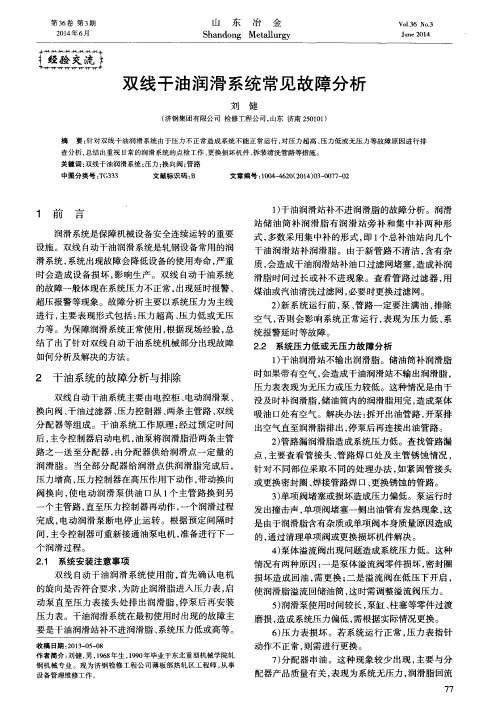

双线式干油集中润滑系统原理与故障诊断双线式干油集中润滑系统原理与故障诊断摘要：分析双线集中润滑系统原理，总结常见故障，对保证系统内设备正常运行，延长设备寿命，减少维修工时，减少能源消耗，降低生产成本，保障安全，保护环境，保证产品质量等方面都有不可估量的作用。

关键词：双线式；集中润滑；工作原理；故障诊断1 引言对于相对运动的机构而言，任何零件之间的相对运动都必然会产生摩擦和磨损，零件与零件之间必然缺少不了润滑，润滑是零件间减小摩擦、降低或延缓磨损的最直接有效的方法。

集中自动干油润滑系统是近几年发展比较快的一项技术，集中自动润滑系统避免了人工加注时的各种缺点，能够按照人们预先的设定值定时、定量自动加注润滑脂到各润滑点，使各润滑点时刻保持良好的润滑状态。

集中自动润滑不受机器运行与否的限制，可随时为通过管线连接在机器上的所有润滑点加注润滑脂，对任何润滑点不会有遗漏。

并且在润滑全过程可以真正做到零污染，如果集中自动润滑系统出现了故障，可以通过控制系统中对监测、报警、和状态记忆等功能实现快速诊断。

目前使用的集中干油润滑系统按其分油方式主要可分为单线集中润滑系统和双线式集中润滑系统。

由于单线式润滑采用的是递进式，供油管线不宜太长，经递进分配阀逐个动作顺序供油的分配阀的一个润滑点堵塞该分配阀就不工作了，其他所有分配阀都会停止工作，故常应用于工程机械、机床等中小型设备上。

相比单线式润滑，双线式润滑可承载更高压力，满足较大数量润滑点，可用于较长管线设备，故常用于冶金、矿山等大型设备上。

2 双线润滑系统的组成、特点及工作原理2.1 双线润滑系统的组成双线润滑系统主要由泵、换向阀、双线分配阀、终端压力开关等4大核心部件组成。

2.2 双线式润滑系统概述双线式润滑系统是集中润滑的一种主要方式。

泵通过换向阀的换向作用，对两条主管路交替注油，将润滑脂注入到各分配阀，并通过分支管路将油脂注入到各润滑点。

众多的分配阀以并联方式连接在管路上，由于压力在管路的沿程损失，理论上油泵至用户点管路越短的分配阀越先动作，故压差开关应安装在用户点管路最长的分配阀之后。

双线干油润滑系统的应用及故障处理冀　慧（安阳职业技术学院河南安阳455004）摘　要：本文简要介绍双线干油集中润滑系统的特点、工作原理，并结合安钢炉卷轧机干油集中润滑系统现场使用情况，对一些常见故障及处理进行探讨。

关键词：双线干油集中润滑系统；特点；工作原理；故障及处理中图分类号：TB4文献标识码：A 文章编号：1000-9795（2010）02-0269-02收稿日期：3作者简介：冀慧（），女，河南安阳人，主要从事冶金机械方向的研究。

润滑是设备维护保养的关键，良好的润滑可以有效地提高设备的使用寿命和产品质量。

从目前国内外钢铁行业设备润滑的发展趋势上看，正在逐步向自动化、高效、低故障、集中的在线封闭式润滑系统跨越。

安阳钢铁公司新建的国内最先进的炉卷轧机就采用了双线干油集中润滑系统，与过去原始的人工加油相比，具有极大的优越性。

但是，在实际应用中，由于设计缺陷、系统质量、现场环境恶劣等种种因素，都可能导致润滑系统不能发挥最佳效能。

因此，系统了解和掌握双线润滑特点和故障处理有利于润滑设备的更好运行。

一、双线干油集中润滑系统的特点1.超大距离地向众多分散的润滑点输送并精确分配油脂。

2.干油泵通过两条主管线向分配器交替供油，针对润滑点所需油量不同，由分配器定量分配润滑油脂。

3.双线分配阀后可接递进式分配阀，以增加双线系统供油的润滑点数目。

4.双线分配阀的每对出油口都可实现目测或电气监控，并可单独调节油量分配。

5.若一个润滑点堵塞或分配阀的一个出口堵塞，不影响其他出口工作。

6.可以通过一个现场数据总线系统，能实现最佳的系统监控和控制功能。

二、双线干油集中润滑系统工作原理双线干油集中润滑系统主要由泵组、溢流阀、压力调节装置、电动换向阀、干油分配器组成。

当电机启动时，泵输出的压力油经过单向阀、电动换向阀进入其中一条贯路，压力油推动分配器换向，将分配器内的油注向润滑电(如果分配器前段某一处漏油，整个系统压力就上不去，其他所有分配器也不会工作)。

双线式集中润滑系统原理一、双线式集中润滑系统原理双线集中润滑系统是集中润滑的一种主要方式,双线式集中润滑系统主要由润滑泵、换向阀、压力操纵阀（或压差开关）、双线分配器、电控箱和两条供油管道组成，润滑泵输出的润滑脂，经换向阀交替由两条供油管输送到双线分配器，经过双线分配器定量地分配到各润滑点。

供油管内的压力达到分配器所需动作压力，分配器进行动作，而分配器动作完成又使油管内压力继续上升，当供油管各次压力都使分配器完成动作（系统完成一次给油运行）后，系统压力升到换向阀换向压力，换向阀换向进行二次给油。

二、双线式集中润滑系统常见几种方式:1、手动式手动润滑泵上装有手动换向阀，当供油管路压力急剧上升，判断系统给油工作已完成，进行手动换向。

原理图：该系统由人工控制换向，设备简单、费用低，适用于给油间隔时间长，润滑点少的场合。

2、电动式A、电动终端式该系统由终端压力操纵阀（或压差开关）发出压力（差）信号（终端分配器动作压力），由电气控制换向阀进行换向。

原理图：该系统采用终端压力作为系统给油工作的控制参数，故适用于润滑点散布较广的场合。

特点：配管费用较低。

B、液压换向终端式该系统由换向阀出口压力直接控制换向，换向不需终端压力（差）信号和电气控制。

原理图：该系统采用换向阀出口压力作为系统给油工作的控制参数，因而液压换向的换向压力需根据系统润滑点多少进行现场设定。

特点：配管费用较低、控制环节简化。

C、液压换向环式该系统由进入液压换向阀的环式回路末端压力控制换向，换向不需终端压力（差）信号和电气控制，但需接环式回路。

原理图：该系统采用环式末端压力作为系统给油工作的控制参数。

特点：配管费用相对较高，适用于润滑点比较集中的场合。

三、双线润滑系统设备元件。
