集中润滑系统的原理及维护YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】集中润滑系统的原理及维护前言：什么是润滑？•理想状态下的润滑：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）•边界润滑:在两个滑动摩擦表面之间，由于润滑剂供应不充足，无法建立液体摩擦，只能依靠润滑剂中的极性分子在摩擦表面上形成一层极薄的（～μm）“绒毛”状油膜润滑。

这层油膜能很牢固地吸附在金属的摩擦表面上。

这时，相互接触的不是摩擦表面本身（或有个别点直接接触），而是表面的油膜•润滑的定义：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）或油膜之间的摩擦润滑的主要作用•减磨抗磨：使运动零件表面之间形成油膜接触，以减少磨损和功率损失•冷却降温：通过润滑油的循环带走热量，防止烧结•清洗清洁：利用循环润滑油冲洗零件表面，带走磨损剥落下来的金属细屑•密封作用：依靠油膜提高零件的密封效果。

•防锈防蚀：能吸附在零件表面，防止水、空气、酸性物质及有害气体与零件的接触。

设备润滑的重要意义•设备上几乎所有相对运动的接触表面都需要润滑，设备润滑是防止和延缓零件磨损和其他形式失效的重要手段之一•60%以上的设备故障是由润滑不良和油变质引起的引言：润滑工作一直是设备管理的重中之重，现代设备的机械故障大部分是由于润滑引起。

集中润滑的基本概念是从一个配有润滑剂的油泵装置给各个摩擦副集中提供适量的润滑剂。

由于现代机械制造技术的高速发展，人工加油已不能满足各种机械的需要，越来越多的集中润滑系统被运用到机械设备中并在提高设备可靠性、降低润滑劳动强度、减少润滑油量消耗方面起到关键作用；集中润滑系统分类：集中润滑系统总体可分为全损耗型系统、循环系统；循环系统属于专用系统，要求高，润滑点少；全损耗系统涵盖了机床润滑点的绝大部分。

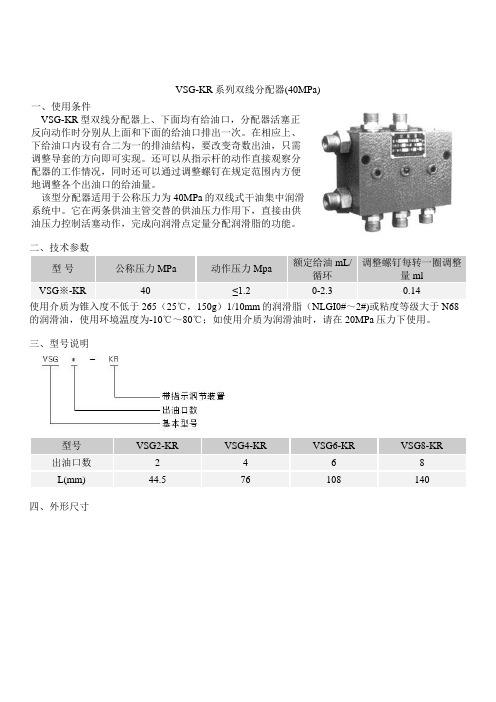

VSG-KR系列双线分配器(40MPa) 一、使用条件VSG-KR型双线分配器上、下面均有给油口，分配器活塞正反向动作时分别从上面和下面的给油口排出一次。

在相应上、下给油口内设有合二为一的排油结构，要改变奇数出油，只需调整导套的方向即可实现。

还可以从指示杆的动作直接观察分配器的工作情况，同时还可以通过调整螺钉在规定范围内方便地调整各个出油口的给油量。

该型分配器适用于公称压力为40MPa的双线式干油集中润滑系统中。

它在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作，完成向润滑点定量分配润滑脂的功能。

二、技术参数型号公称压力MPa 动作压力Mpa 额定给油mL/循环调整螺钉每转一圈调整量mlVSG※-KR 40 ≤1.20-2.3 0.14使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI0#～2#)或粘度等级大于N68的润滑油，使用环境温度为-10℃～80℃；如使用介质为润滑油时，请在20MPa压力下使用。

三、型号说明型号VSG2-KR VSG4-KR VSG6-KR VSG8-KR 出油口数 2 4 6 8L(mm) 44.5 76 108 140四、外形尺寸五、使用说明若需相应上下出口合并时，只要将孔内的螺钉拧出，把上或下不用的那个出油口用G1/4螺塞封堵以防灰尘侵入。

六、订货须知分配器安装使用环境温度在-10℃～80℃范围以外的必须在订货合同中注明，以便供货时提供耐低、高温油封。

干油（润滑脂）润滑系统在各种机械设备中，除了广泛地采用稀油润滑外，在许多磨擦副中还采用了润滑脂（简称干油）润滑。

例如：高炉炉顶设备的某些磨擦副；炼钢车间炉倾动机构的齿圈啮合部位；各种冶金起重机上的某些润滑点；轧钢厂轧机轴承座与机架窗口的平面磨擦副；矫直机矫直辊轴承，剪切机组的某些磨擦副；辊道组的轴承等。

根据磨擦副的情况不同，不有采用单独分散的润滑方式（即由人工定期用加脂枪向润滑点或油脂杯添加润滑脂）；有的则因磨擦副的数量多，工作条件的限制，用人工加脂有一定的困难（如高温、润滑点多、人工加脂忙不过来、人工加脂不易接近润滑点），则必须采用干油集中润滑系统定期加润滑脂。

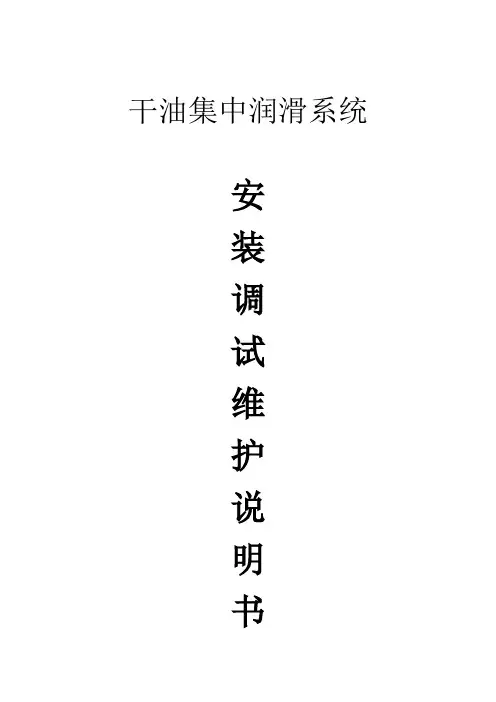

干油集中润滑系统安装调试维护说明书干油集中润滑系统主要由电动（手动）润滑泵、液压换向阀、双（单）线分配器、干油过滤器、各类管接头、无缝钢管、铜管、软管和各类管夹等组成。

在干油集中润滑系统中，安装和调试对整个润滑系统的正常使用起到非常重要的作用，所以要求安装人员必须对润滑系统中各个设备做到正确的安装，在调试过程中按使用说明书进行正确的使用，切不可蛮干，以下对润滑系统中常用设备的安装和调试逐一进行说明：一、电动润滑泵的安装、调试、维护安装：1、润滑泵应垂直安装和固定在便于维修及灰尘较少的地方，并注意环境温度是否适合泵的工作温度范围。

2、润滑泵应安装在润滑系统的中心位置，这样系统管道较短，压力降可保持在最低限度，以保证泵产生足以克服润滑点背压的压力。

3、电动机旋转方向按转向标牌方向接线。

4、必须使用干净的润滑脂。

因为含有杂质的润滑脂往往是润滑泵和系统产生故障的主要原因，充填润滑脂时必须使用专用加油泵，通过加油口加入。

泵在首次充填润滑脂前，最好先加些润滑油，因为润滑油流动作好，会充满所有的部位，有利于排除空气。

如有的润滑部位不能使用润滑油，那么润滑泵必须运转至无空气存在的润滑脂从管道末端排出为止。

5、为了防止润滑脂进入压力表，在首次启动润滑泵前，要拆下带有压力表的接头和弯管，然后启动润滑泵，直至润滑脂从接头处排出为止，然后重新装上弯管并使之紧固，在弯管内注满润滑油，最后装上带有压力表的接头。

维护和保养：1、过滤网：过滤网要经常清洗，必要时还需用汽油或煤油清洗。

2、限压阀：可以从0调到40MPa任意调节，调节螺钉右旋可把压力调高，左旋则调低，限压阀的设定压力不能超过泵的最大工作压力，出厂时已调至30MPa。

3、保险片：由于某些故障原因而系统中的压力达到50MPa时，保险片破裂，润滑脂从管中溢出。

在新的保险片装入前，首先要查明系统超压的原因并排除故障。

调换保险片时须把凸面朝上，且须放入2片，如保险片装反，泵会因压力超过允许值而遭到损坏。

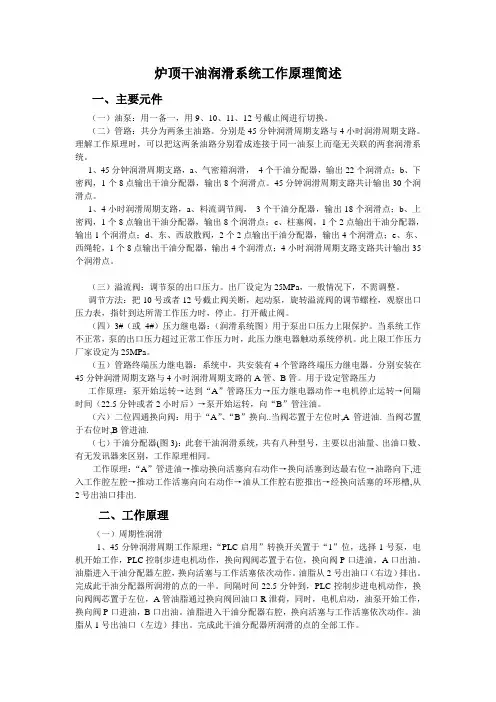

炉顶干油润滑系统工作原理简述一、主要元件（一）油泵：用一备一，用9、10、11、12号截止阀进行切换。

（二）管路：共分为两条主油路。

分别是45分钟润滑周期支路与4小时润滑周期支路。

理解工作原理时，可以把这两条油路分别看成连接于同一油泵上而毫无关联的两套润滑系统。

1、45分钟润滑周期支路，a、气密箱润滑，4个干油分配器，输出22个润滑点；b、下密阀，1个8点输出干油分配器，输出8个润滑点。

45分钟润滑周期支路共计输出30个润滑点。

1、4小时润滑周期支路，a、料流调节阀，3个干油分配器，输出18个润滑点；b、上密阀，1个8点输出干油分配器，输出8个润滑点；c、柱塞阀，1个2点输出干油分配器，输出1个润滑点；d、东、西放散阀，2个2点输出干油分配器，输出4个润滑点；e、东、西绳轮，1个8点输出干油分配器，输出4个润滑点；4小时润滑周期支路支路共计输出35个润滑点。

（三）溢流阀：调节泵的出口压力。

出厂设定为25MPa，一般情况下，不需调整。

调节方法：把10号或者12号截止阀关断，起动泵，旋转溢流阀的调节螺栓，观察出口压力表，指针到达所需工作压力时，停止。

打开截止阀。

（四）3#（或4#）压力继电器：（润滑系统图）用于泵出口压力上限保护。

当系统工作不正常，泵的出口压力超过正常工作压力时，此压力继电器触动系统停机。

此上限工作压力厂家设定为25MPa。

（五）管路终端压力继电器：系统中，共安装有4个管路终端压力继电器。

分别安装在45分钟润滑周期支路与4小时润滑周期支路的A管、B管。

用于设定管路压力工作原理：泵开始运转→达到“A”管路压力→压力继电器动作→电机停止运转→间隔时间（22.5分钟或者2小时后）→泵开始运转，向“B”管注油。

（六）二位四通换向阀：用于“A”、“B”换向..当阀芯置于左位时,A管进油. 当阀芯置于右位时,B管进油.（七）干油分配器(图3)：此套干油润滑系统，共有八种型号，主要以出油量、出油口数、有无发讯器来区别，工作原理相同。

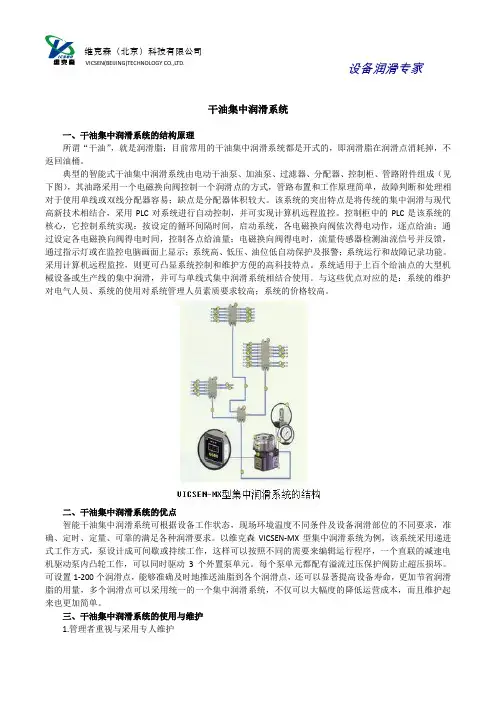

润滑脂（干油）集中润滑系统一、润滑脂（干油）集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。

典型的智能式干油集中润滑系统由电动油脂泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。

该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。

控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。

采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。

系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。

与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。

二、润滑脂（干油）集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。

以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。

每个泵单元都配有溢流过压保护阀防止超压损坏。

可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。

干油集中润滑系统一、干油集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。

典型的智能式干油集中润滑系统由电动干油泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。

该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。

控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。

采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。

系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。

与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。

二、干油集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。

以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。

每个泵单元都配有溢流过压保护阀防止超压损坏。

可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。

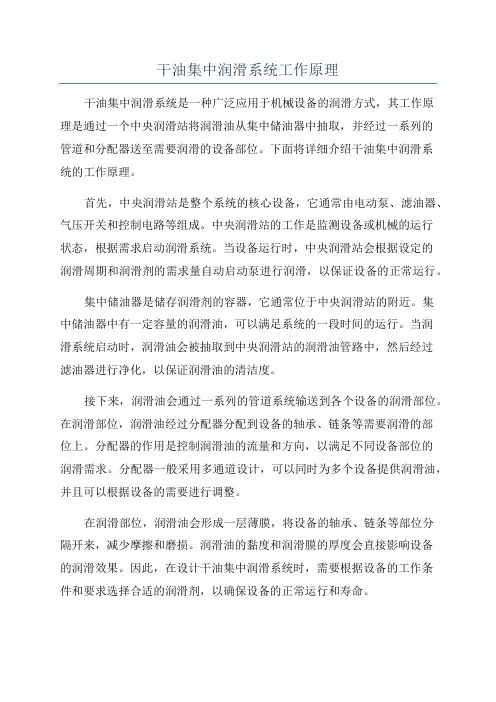

干油集中润滑系统工作原理干油集中润滑系统是一种广泛应用于机械设备的润滑方式，其工作原理是通过一个中央润滑站将润滑油从集中储油器中抽取，并经过一系列的管道和分配器送至需要润滑的设备部位。

下面将详细介绍干油集中润滑系统的工作原理。

首先，中央润滑站是整个系统的核心设备，它通常由电动泵、滤油器、气压开关和控制电路等组成。

中央润滑站的工作是监测设备或机械的运行状态，根据需求启动润滑系统。

当设备运行时，中央润滑站会根据设定的润滑周期和润滑剂的需求量自动启动泵进行润滑，以保证设备的正常运行。

集中储油器是储存润滑剂的容器，它通常位于中央润滑站的附近。

集中储油器中有一定容量的润滑油，可以满足系统的一段时间的运行。

当润滑系统启动时，润滑油会被抽取到中央润滑站的润滑油管路中，然后经过滤油器进行净化，以保证润滑油的清洁度。

接下来，润滑油会通过一系列的管道系统输送到各个设备的润滑部位。

在润滑部位，润滑油经过分配器分配到设备的轴承、链条等需要润滑的部位上。

分配器的作用是控制润滑油的流量和方向，以满足不同设备部位的润滑需求。

分配器一般采用多通道设计，可以同时为多个设备提供润滑油，并且可以根据设备的需要进行调整。

在润滑部位，润滑油会形成一层薄膜，将设备的轴承、链条等部位分隔开来，减少摩擦和磨损。

润滑油的黏度和润滑膜的厚度会直接影响设备的润滑效果。

因此，在设计干油集中润滑系统时，需要根据设备的工作条件和要求选择合适的润滑剂，以确保设备的正常运行和寿命。

总之，干油集中润滑系统通过中央润滑站、集中储油器、分配器、管道系统和润滑部位等组成部分，实现对机械设备的集中润滑。

它能够有效地减少设备的摩擦和磨损，延长设备的使用寿命，并提高设备的工作效率和可靠性。

在实际应用中，需要根据设备的工作条件和要求，合理选择润滑剂和设计润滑系统，以满足设备的润滑需求。

集中润滑系统的原理及维护Revised on July 13, 2021 at 16:25 pm集中润滑系统的原理及维护前言：什么是润滑•理想状态下的润滑：在相互运动的接触表面之间形成一层油膜;使得两表面之间的直接摩擦干摩擦转变为油液内部分子间的摩擦液体摩擦•边界润滑:在两个滑动摩擦表面之间;由于润滑剂供应不充足;无法建立液体摩擦;只能依靠润滑剂中的极性分子在摩擦表面上形成一层极薄的0.1～0.2μm“绒毛”状油膜润滑..这层油膜能很牢固地吸附在金属的摩擦表面上..这时;相互接触的不是摩擦表面本身或有个别点直接接触;而是表面的油膜•润滑的定义：在相互运动的接触表面之间形成一层油膜;使得两表面之间的直接摩擦干摩擦转变为油液内部分子间的摩擦液体摩擦或油膜之间的摩擦润滑的主要作用•减磨抗磨：使运动零件表面之间形成油膜接触;以减少磨损和功率损失•冷却降温：通过润滑油的循环带走热量;防止烧结•清洗清洁：利用循环润滑油冲洗零件表面;带走磨损剥落下来的金属细屑•密封作用：依靠油膜提高零件的密封效果..•防锈防蚀：能吸附在零件表面;防止水、空气、酸性物质及有害气体与零件的接触..设备润滑的重要意义•设备上几乎所有相对运动的接触表面都需要润滑;设备润滑是防止和延缓零件磨损和其他形式失效的重要手段之一•60%以上的设备故障是由润滑不良和油变质引起的引言：润滑工作一直是设备管理的重中之重;现代设备的机械故障大部分是由于润滑引起..集中润滑的基本概念是从一个配有润滑剂的油泵装置给各个摩擦副集中提供适量的润滑剂..由于现代机械制造技术的高速发展;人工加油已不能满足各种机械的需要;越来越多的集中润滑系统被运用到机械设备中并在提高设备可靠性、降低润滑劳动强度、减少润滑油量消耗方面起到关键作用；集中润滑系统分类：集中润滑系统总体可分为全损耗型系统、循环系统；循环系统属于专用系统;要求高;润滑点少；全损耗系统涵盖了机床润滑点的绝大部分..全损耗系统按供油方式分为单线阻尼系统、容积式系统、递进式润滑系统单线阻尼系统特点：• 1 节流式供油利用流体阻力分配润滑剂• 2 系统工作压力低1bar 到 10bar• 3 结构简单、造价低• 4 油量误差较大• 5 润滑点数小于30点容积式润滑系统特点：• 1 定量式供油• 2 系统工作压力15bar - 25bar• 3 排油准确• 4 造价适中应用广泛•5润滑点数300点以下•6适用于中小型设备递进式润滑系统特点：•递进定量式供油•系统工作压力10bar - 60 bar•排油准确•造价较高安装复杂•一般用于大型设备润滑系统的组成•润滑泵 - 提供定量清洁的润滑油..分为：手动、机动、电动、气动润滑泵；•油量分配器 - 将润滑油定量或按比例分配到各个润滑点..分为：计量件、定量注油件、递进式分配器•分配系统 - 由管道接头、硬管或软管、分配接头等各种附件组成；按要求向润滑点输送润滑油•滤油器 - 过滤杂质;保证提供清洁的油•电子程控器和压力开关、感应开关、液位开关等 - 控制润滑泵按预定要求周期工作;具有对系统压力、液位进行监控和报警以及对系统工作状态进行显示等功能容积式润滑系统工作原理定量注油件工作原理系统加压润滑系统卸荷;补液回到原始状态参考上面示意图;定量注油件的工作步骤如下：1.润滑泵将压力油打入分配器底腔8;随着底腔8压力升高;润滑剂被压进进油腔7；压力继续升高;密封阀6的唇型密封变形;润滑剂流入分配器下腔5；密封阀6同时封住活塞4连接上腔3与下腔5的通道..由于底腔8油压大于复位弹簧2的压力及系统背压;活塞4上升;强迫上腔3内的润滑剂通过出口1注入润滑点..2.电气控制润滑泵停止;底腔8卸荷; 复位弹簧将活塞往下压;下腔5压力上升;迫使密封阀向下；由于密封阀的截面直径小于活塞的截面直径;密封阀6的返回速度大于活塞4;密封阀的运动导致活塞4通孔打开同时底腔8 关闭；随着活塞4继续下移;下腔的润滑剂通过活塞4的通道进入上腔..3.完成了第二步的油液补充循环后;密封阀6关闭底腔8、下腔5、上腔3相互间的通道;分配器充满油液等待下一次润滑过程；容积式分配器剖视图容积系统泵源要求•工作压力15—25公斤•间歇供油;每次供油持续一段时间管路保压时间•供油结束系统卸荷•系统卸荷后低压保持典型电动润滑泵原理图工作过程：1.润滑泵打油——压力油打开液控换向阀——压力油进入主润滑管路——溢流阀限定系统最高压力；2.泵停止——液控换向阀在弹簧力作用下回位——主油路油液通过单向阀回油箱——单向阀弹簧保持主油路一定低压；容积式系统通常配备的电气开关及功能如下：•液位开关——油箱低液位报警•高压压力开关——系统达到设定值开关发信号；泵延时后停止；•低压压力开关——系统压力低于此开关设定值时报警；表明管路或单向阀有泄漏综上所述;容积式系统工作步骤如下：•油泵启动管路压力上升•压力油推动注油件活塞•分配器排出定量润滑油•分配器出油口封闭•所有分配器完成一次排油•油压达到高压开关设定压力•油泵继续工作电气设定的时间5秒— 20秒•多余油液通过溢流阀回油箱•油泵停止系统自动卸荷•管路油压达到系统设定低压•注油件活塞靠弹簧力返回•注油件上腔补充油液;等待下一润滑循环容积式系统故障诊断根据容积式系统工作原理;现场常见故障及可能原因总结如下：•现象：泵连续运转可能原因：管路、分配器或润滑油箱内部泄漏压力达不到高压开关设定值；高压开关故障;导致电气没有压力到达信号；•现象：润滑点不出油•可能原因：分配器堵塞；系统压力不够;不能推动分配器弹簧；泵源不卸压;分配器活塞不能复位;无法补充油液；•现象：润滑点连续油液流出可能原因：分配器密封件坏;有泄漏•现象：润滑站油量消耗急剧增大可能原因：管路或分配器有泄漏；高压开关或其它电气控制元件故障导致频繁打油递进式润滑系统工作原理MSP模块式分配器阀组Lubriquip•上图为MSP递进式分配器阀组;类似于液压叠加阀；每个工作阀片均有一个活塞;类似于液压阀的阀芯.. 系统供油时;分配器中一系列活塞按一定的顺序做差动往复运动;各出油口按一定顺序依次出油；一旦某点堵塞;将引起整个系统堵塞..1 工作阀块；2 阀块底板 3首片 4 尾片 5备用片分配器阀组工作原理位置1; 1口出油位置2; 2口出油位置3;3口出油位置4;4口出油位置5;5口出油位置6;6口出油图中;红色通道表示压力进油、蓝色通道表示润滑剂出口、浅红色为封闭的油路；压力油进油通道红色总是与所有分配器相通;但每次只有一个活塞能够移动;润滑按图1到图6顺序循环进行..•如上图所示;各个工作片的柱塞副在紧跟着上一片循环之后;各自工作完成自己的柱塞行程;把定量的润滑剂输送到润滑点..只要有压力油供给首片;分配器的工作片就以递进式方式连续循环运行..递进式润滑泵源要求•工作压力10公斤— 60公斤•间歇或连续供油;管路系统不需保压•不需要卸荷装置•需要电气或机械高压保险装置..•油液清洁度要求较容积式高递进式润滑系统连接见第二页系统连接示意图;泵的出油口只能接一组分配器;其它的必须在第一组的出油口连接;称为母-子-孙接法；由以上原理可知;分配器的任意出油口不能堵死使用;否则将引起递进循环中断;进而所有润滑中断..常见递进式系统开关/报警器及其功能•电气循环指示器——监控润滑剂在系统中流动情况；异常报警•机械式堵塞指示器——系统压力超过额定值时;伸出指示杆以示报警..故障排除后;需采用手动将压力报警器的指示杆复位..•液位开关——油箱低液位时报警递进式系统工作步骤•油泵启动;压力油进入主分配器•压力油推动与之相通的某一活塞运动直至该活塞到终点•与此活塞对应出油口排出定量油;进入相应的子分配器•活塞位置变化导致另一阀块活塞压力油接通;此活塞开始运动到终点..定量的油液排到相应子分配器进油管路•只要压力油存在;主分配器各个阀块活塞依次循环运动..相应出油口依次排出定量油液;进入对应子分配器..•各子分配器由主分配器排出的油驱动;各出油口循环定量排油..•泵停止供油;各分配器活塞停在当前的位置..•下一供油周期开始;泵打油;各活塞由上次停止的位置开始运动打油..递进式系统故障诊断根据递进式系统工作原理;现场常见故障及可能原因总结如下：•现象：供油时系统无压力可能原因：主管路泄漏 / 膜片式保险破裂 / 泵源内泄漏;引起系统泄压•现象：系统压力偏高;但所有润滑点不出油可能原因：某点分配器或某出油口或某油路堵塞;导致整个系统堵塞；•现象某子分配器不出油;其它正常可能原因：该分配器对应支路/接头漏油;该分配器进油压力不足两种系统预防性维护检查步骤在现场的维修实践中;我总结了这两种系统的标准预防性维护检查步骤;指导维修工进行设备集中润滑系统周期性检查;在降低故障率;避免灾难性的润滑事故方面起到很好的作用..容积式润滑系统标准检查步骤•启动润滑;检查润滑过程是否正常;主管路压力是否为 20bar 左右•外观检查各分配器及润滑点接头有无漏油现象•检查各分配器工作是否正常• A 松开润滑部位前接头;擦干油液• B 启动润滑泵;检查接头处无油液滴出;确认后拧紧接头;• C 接头不滴油及连续滴油均为不正常；需清洗或更换分配器递进式润滑系统标准检查步骤•启动油泵;检查泵出口压力是否正常 10-60bar•外观检查各分配器及润滑点接头有无漏油现象•首先处理漏油的阀块;接头；•检查各分配器是否功能正常• A 任选一末端润滑部位前接头;擦干油液•B启动润滑泵;检查接头处有无周期性油液滴出• C 如果有周期性油液冒出;表明整个系统无堵塞；• D 如果无油液滴出;表明系统堵塞;执行以下操作•松开润滑泵后第一级分配器所有出口接头;启动油泵;观察各出口有无出油；a.如果没有出油;拆下此分配器清洗;疏通或更换备件；b如果周期性出油;接上一个出口;按A;B步骤检查该出口下一级分配器；•依次接上主分配器出口;按上一步骤检查;直到找出堵点；两种润滑系统在DCEC西区的分布容积式润滑系统• B 缸体所有生产线线、B 缸盖所有机加线、C缸体YNC各生产线、C 缸体清洗机递进式润滑系统•EQX 各生产线、COUMA 线、B 缸盖清洗机。

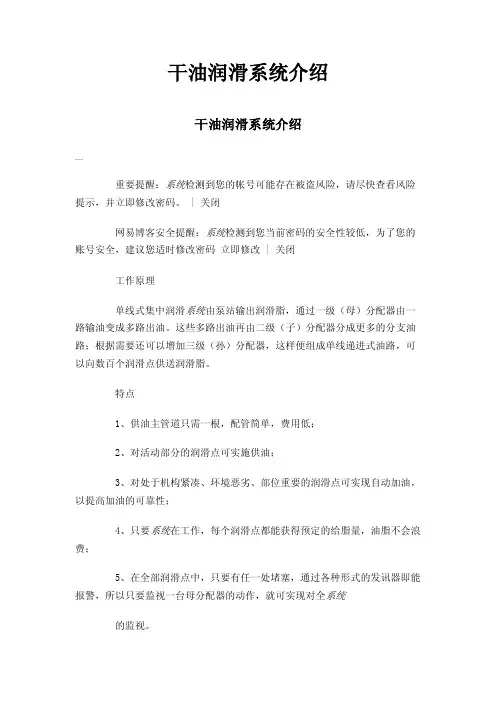

干油润滑系统介绍干油润滑系统介绍000重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
