照明安装分析报告1. 引言本文档为照明安装分析报告，旨在对照明安装的相关情况进行详细分析和总结。
照明安装是任何建筑物中必不可少的一部分，对于室内和室外的照明需求有着重要的影响。
本文将从照明灯具的选择、安装要求、照明设计等方面进行分析，为照明安装提供参考和指导。
2. 照明灯具选择分析2.1 室内照明灯具选择室内照明灯具的选择需要考虑照明需求、装饰效果和节能性能等因素。
根据照明需求的不同，选择合适的灯具类型，如LED灯、荧光灯和卤素灯等。
此外，还需要结合室内装饰风格和设计要求，选择与之相匹配的灯具款式和颜色。
2.2 室外照明灯具选择室外照明灯具的选择需要考虑安全性、耐久性和环境适应性等因素。
因为室外环境通常更为恶劣，灯具需要具备防水、防尘和抗震等特性。
同时，还需要根据照明需求选择合适的灯具类型，如路灯、景观灯和太阳能灯等。
3. 安装要求分析3.1 安装位置要求照明灯具的安装位置直接影响光线的照射效果和照度分布。
根据不同的照明需求，需要确定合适的安装高度和角度，以及灯具与墙壁、天花板等之间的距离。
合理的安装位置能够提供均匀的照明效果并减少阴影。
3.2 安装电气要求照明灯具的安装需要满足电气安全要求，包括接地保护、绝缘阻抗、电路保护和电线规格等方面。
电气安装应符合国家相关标准，确保人身安全和设备正常运行。
3.3 安装固定要求照明灯具的安装还需要满足固定要求，保证灯具稳固可靠。
安装过程中，应选择合适的安装工具和固定材料，遵循规范要求进行固定，同时考虑到灯具的重量和长期使用的稳定性。
4. 照明设计分析4.1 室内照明设计室内照明设计旨在为人们提供舒适、安全的照明环境，同时体现室内装饰的效果。
在室内照明设计中，需要考虑照明的层次感和色彩效果，通过合理的灯具布置和控制方式，营造出适宜的氛围和视觉效果。
4.2 室外照明设计室外照明设计旨在增强建筑物的立体感和美观性，提高夜间的辨识度和安全性。
在室外照明设计中，需要注重建筑物的轮廓和细节部分的照明，同时考虑周围环境的照明需求，如道路、停车场和花园等。
任务一照明电路安装与敷设任务一照明电路安装与线路敷设子任务1 认识及选用数字万用表等电工仪表一、工作任务认识及选用数字万用表等电工仪表二、任务描述在此项典型工作任务中主要使学生掌握数字万用表和电工工具的选用、使用及对电工技术工作岛实训设备电源接口的检测能力。
学生接到本任务后，应根据任务要求，准备工具和仪器仪表，做好工作现场准备，严格遵守作业规范进行施工，测量完毕后进行数据自检，填写相关表格并交检测指导教师验收。
按照现场管理规范清理场地、归置物品。
三、任务要求1、掌握电工岛实训设备电源开启，能进行通电测试操作。
认识电工技能岛设备面板结构，如图1-1-1 所示；图1-1-1 电工技术工作岛设备面板结构图2、熟悉数字万用表和电工工具的选用、使用；3、能按操作规程使用数字万用表测量各电源接口电压；（1）测试隔离变压器输出电源的“U”、“V”、“W”“N”“PE”五个接线端子电压值并记录。
（2）测试变压器输出电源的“110V”、“24V”、“6.3V”、“0V”、“PE” 五个接线端子电压值并记录。
（3）开关电源“DC+24V”、“0V”二个接线端子电压值并记录。
4、掌握学材上的相关资讯，按要求填写相关问题。
四、能力目标1、能熟悉电工技术工作岛实训设备的主要组成和电源接口种类；2、能掌握数字万用表和电工工具的选用、使用；3、能掌握数字万用表测量各种电源接口电压；4、能掌握用电基本安全知识。
5、各小组发挥团队合作精神，学会数字万用表测量的步骤、实施、成果评估。
五、任务准备（一）相关理论知识数字万用表的使用方法1、交流电压测量（1）将红表笔插入“VΩ ”插孔，黑表笔插入“COM”插孔；（2）正确选择量程，将功能开关置于ACV 交流电压量程档，如果事先不清楚被测电压的大小时，应先选择最高量程挡，根据读数需要逐步调低测量量程档；（3）将测试笔并联到待测电源或负载上，从显示器上读取测量结果。
注意：（1）如果事先对被测电压范围没有概念，应将量程开关转到最高档位，然后根据显示值转至相应档位上；（2）未测量时小电压档有残留数字，属正常现象不影响测试，如测量时高位显“1”，表明已超过量程范围，须将量程开关转至较高档位上；（3）输入电压切勿超过700Vrms，如超过，则有损坏仪表线路的危险；（4）当测量高压电路晨，注意避免触及高压电路。
电工实训报告之一照明电路的安装电工实训报告之一照明电路的安装一、实习目的1、对电气元件及电工技术有一定的感性和理性认识2、对电工技术等方向的专业知识做进一步的理解3、通过实习了解实际生产知识和安装技能，掌握室内照明线路、万用表安装技能以及元件的工作原理等电工技术知识4、提高分析问题和解决问题的能力，增强独立工作能力，培养团队合作、共同探讨、共同前进的精神5、在实际日常生活中，经常会遇到需要两个开关异地控制同一盏灯的场合，例如在客厅和卧室设置灯控开关，控制客厅内的同一盏灯，进门时打开客厅的灯，进卧室后可以关闭客厅的灯。
还有在楼梯、通道间的照明电灯设计时，也常会用到此控制电路。
在工厂现场或实际生活中，会遇到要求多个开关异地控制同一盏灯或其他执行机构的情况，如三开关异地控制、四开关异地控制等，其功能的实现大同小异。
假设在大型的会议厅，若需要嘉宾、听众、工作人员等都能独立操作灯的亮灭，就用到了该功能。
6、（1）熟悉日光灯的工作原理，掌握日光灯线路的安装（2) 设计并安装异地和三地的照明控制系统（3）了解并安装数码分段控制电路二、时间安排2011年7月16日上午08：00 ~ 12：00三、内容安排（一）分组姓名学号赵晓君 20102950东洋 20102944（二）导师讲解1、安全事项讲解：最重要的是断电操作。
2、分发工具：工具包、导线、灯泡、管灯、家庭电路实验板（三）荧光灯线路安装、异地与三地照明控制系统设计、数码分段控制电路的安装1、日光灯实训电路在熟悉了日光灯的工作原理的前提下，不带电操作，依次将日光灯、启辉器、镇流器连接成如图所示电路，检验电路无误后，闭合单刀开关，日光灯正常工作。
2、异地照明控制系统如图正确连接电路，此状态处于初始状态，电灯未亮。
合上J1，电灯亮。
保持J1闭合，断开J2，电灯灭。
3、三地照明控制系统以三开关异地控制一盏灯为例，设计相应的控制电路。
电源采用单相交流电压220V,频率为50Hz，J1、J2表示单刀双控开关，J3、J4表示双刀双控开关。
一、实习背景随着我国经济的快速发展和城市化进程的加快，照明工程在建筑行业中的应用越来越广泛。
为了提高自己的专业技能，增强实践操作能力，我参加了本次照明线路安装实习。
通过这次实习，我对照明线路的安装过程有了更加深入的了解，对电工技术有了更加全面的掌握。
二、实习目的1. 熟悉照明线路的基本原理和安装方法；2. 掌握照明线路的施工流程和操作规范；3. 培养自己的动手能力和团队合作精神；4. 提高对电工技术的认识和兴趣。
三、实习内容1. 照明线路的基本原理照明线路是建筑物中不可或缺的组成部分，其主要功能是为人们提供照明。
照明线路主要由电源、灯具、开关、插座等组成。
电源将电能传输到灯具，通过灯具发光，为人们提供照明。
2. 照明线路的安装方法（1）照明线路的布线照明线路的布线主要有明敷和暗敷两种方式。
明敷是将电线直接铺设在墙面、地面或天花板上，适用于室内照明线路；暗敷是将电线埋设在墙体内，适用于室外照明线路。
（2）照明线路的施工流程照明线路的施工流程主要包括以下步骤：① 设计：根据建筑物的需求和实际情况，设计照明线路的布局和规格；② 材料准备：根据设计要求，准备相应的电线、灯具、开关、插座等材料；③ 线路敷设：按照设计图纸，将电线敷设到预定的位置；④ 元件安装：将灯具、开关、插座等元件安装在相应的位置；⑤ 通电试运行：检查线路是否正常，确保照明效果；⑥ 故障排除：对出现的故障进行排查和维修。
3. 照明线路的安装规范（1）电线规格：根据照明线路的长度、负荷等因素，选择合适的电线规格；（2）线路敷设：电线应紧贴墙面或天花板，避免出现裸露或交叉；（3）元件安装：灯具、开关、插座等元件的安装位置应符合设计要求，安装牢固；（4）接线：接线应按照规范进行，确保接触良好；（5）接地：照明线路应进行接地处理，以确保安全。
四、实习过程在实习过程中，我跟随师傅学习了照明线路的安装技术。
首先，我们了解了照明线路的基本原理和安装方法，然后按照施工流程进行操作。

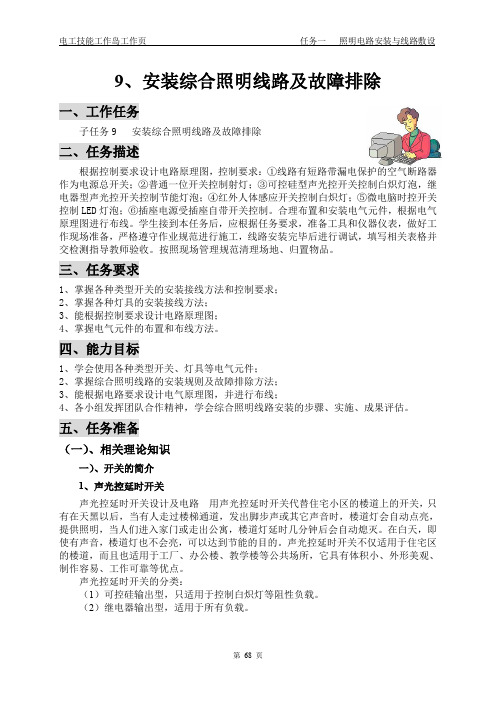

9、安装综合照明线路及故障排除一、工作任务子任务9 安装综合照明线路及故障排除二、任务描述根据控制要求设计电路原理图，控制要求：①线路有短路带漏电保护的空气断路器作为电源总开关；②普通一位开关控制射灯；③可控硅型声光控开关控制白炽灯泡，继电器型声光控开关控制节能灯泡；④红外人体感应开关控制白炽灯；⑤微电脑时控开关控制LED灯泡；⑥插座电源受插座自带开关控制。
合理布置和安装电气元件，根据电气原理图进行布线。
学生接到本任务后，应根据任务要求，准备工具和仪器仪表，做好工作现场准备，严格遵守作业规范进行施工，线路安装完毕后进行调试，填写相关表格并交检测指导教师验收。
按照现场管理规范清理场地、归置物品。
三、任务要求1、掌握各种类型开关的安装接线方法和控制要求；2、掌握各种灯具的安装接线方法；3、能根据控制要求设计电路原理图；4、掌握电气元件的布置和布线方法。
四、能力目标1、学会使用各种类型开关、灯具等电气元件；2、掌握综合照明线路的安装规则及故障排除方法；3、能根据电路要求设计电气原理图，并进行布线；4、各小组发挥团队合作精神，学会综合照明线路安装的步骤、实施、成果评估。
五、任务准备（一）、相关理论知识一）、开关的简介1、声光控延时开关声光控延时开关设计及电路用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。
声光控延时开关的分类：（1）可控硅输出型，只适用于控制白炽灯等阻性负载。
（2）继电器输出型，适用于所有负载。
图1-9-1 声光控延时开关2、人体红外感应开关基于红外线技术的自动控制产品，当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，开关自动接通负载，人不离开感应范围，开关将持续接通；人离开后，开关延时自动关闭负载。

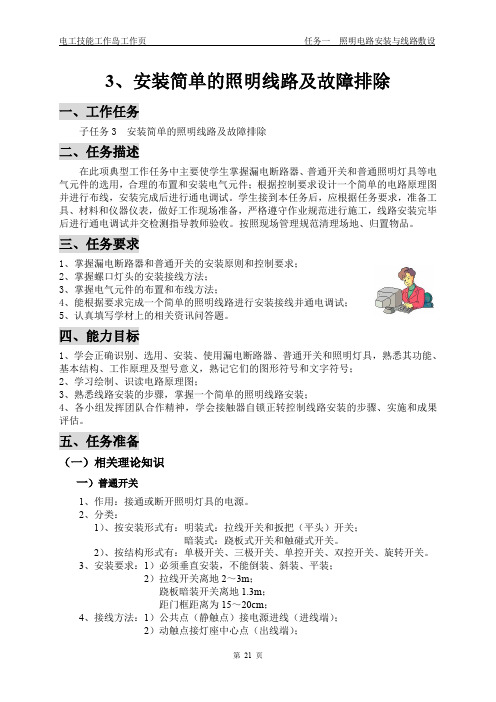

3、安装简单的照明线路及故障排除一、工作任务子任务3 安装简单的照明线路及故障排除二、任务描述在此项典型工作任务中主要使学生掌握漏电断路器、普通开关和普通照明灯具等电气元件的选用，合理的布置和安装电气元件；根据控制要求设计一个简单的电路原理图并进行布线，安装完成后进行通电调试。
学生接到本任务后，应根据任务要求，准备工具、材料和仪器仪表，做好工作现场准备，严格遵守作业规范进行施工，线路安装完毕后进行通电调试并交检测指导教师验收。
按照现场管理规范清理场地、归置物品。
三、任务要求1、掌握漏电断路器和普通开关的安装原则和控制要求；2、掌握螺口灯头的安装接线方法；3、掌握电气元件的布置和布线方法；4、能根据要求完成一个简单的照明线路进行安装接线并通电调试；5、认真填写学材上的相关资讯问答题。
四、能力目标1、学会正确识别、选用、安装、使用漏电断路器、普通开关和照明灯具，熟悉其功能、基本结构、工作原理及型号意义，熟记它们的图形符号和文字符号；2、学习绘制、识读电路原理图；3、熟悉线路安装的步骤，掌握一个简单的照明线路安装；4、各小组发挥团队合作精神，学会接触器自锁正转控制线路安装的步骤、实施和成果评估。
五、任务准备（一）相关理论知识一）普通开关1、作用：接通或断开照明灯具的电源。
2、分类：1）、按安装形式有：明装式：拉线开关和扳把（平头）开关；暗装式：跷板式开关和触碰式开关。
2）、按结构形式有：单极开关、三极开关、单控开关、双控开关、旋转开关。
3、安装要求：1）必须垂直安装，不能倒装、斜装、平装；2）拉线开关离地2～3m；跷板暗装开关离地1.3m；距门框距离为15～20cm；4、接线方法：1）公共点（静触点）接电源进线（进线端）；2）动触点接灯座中心点（出线端）；5、注意事项：1）进线端、出线端不要接反；2）零线不能进开关；6、图形符号及文字符号SA图1-3-1 普通开关的符号二）普通灯具1、结构：由灯丝、灯头、灯罩、灯杆、和挂线盒组成。
照明电路安装实验报告照明电路安装实验报告摘要：本实验旨在通过照明电路的安装，探索电路的基本原理和实际应用。
通过实验，我们了解了电路的组成和连接方式，并掌握了照明电路的安装方法。
本实验还通过调试和测试，验证了电路的正常工作。
引言：照明电路是我们日常生活中常见的电路之一，它为我们提供了光线和照明条件。
了解和掌握照明电路的安装方法对于我们的日常生活和工作都具有重要意义。
通过本次实验，我们将深入了解电路的原理和应用，为今后的实际应用打下基础。
一、实验材料和设备1. 电路板2. 电线3. 开关4. 灯泡5. 电池6. 螺丝刀7. 铜线二、实验步骤1. 将电路板放置在平坦的桌面上。
2. 使用螺丝刀将开关固定在电路板上。
3. 将电线连接到开关的两个端口上。
4. 将电线连接到灯泡的两个端口上。
5. 将电线连接到电池的两个端口上。
6. 确保所有连接牢固，没有松动的地方。
三、实验结果和分析1. 打开开关，灯泡亮起，表示电路正常工作。
2. 关闭开关，灯泡熄灭，电路断开。
3. 通过实验结果可以验证电路的连接正确，电路能够正常工作。
四、实验总结通过本次实验，我们成功地安装了照明电路，并验证了电路的正常工作。
在实验过程中，我们了解了电路的基本组成和连接方式，并掌握了照明电路的安装方法。
实验结果表明，正确连接电路可以使灯泡正常工作，断开电路则使灯泡熄灭。
这些结果对于我们理解电路原理和实际应用都具有重要意义。
在今后的实际应用中，我们可以根据需要安装不同类型的照明电路，如串联电路和并联电路。
通过实验的实践，我们可以更好地理解电路的工作原理，并能够解决电路连接中的一些常见问题。
同时，我们还可以进一步探索电路的其他应用，如电路的扩展和调试等。
总之，本次实验为我们提供了一个了解和掌握照明电路安装方法的机会。
通过实验，我们不仅加深了对电路的理解，还培养了实际动手操作的能力。
这对于今后的学习和工作都具有积极的意义。
希望通过今后的实践和学习，我们能够在电路领域有更深入的研究和应用。
照明线路安装实训报告总结
《照明线路安装实训报告总结》
哇塞，这次的照明线路安装实训真的是让人印象深刻啊！就好像是一场刺激的冒险之旅！咱先来说说一开始的时候吧，那工具一摆出来，我心里就犯嘀咕：“这么多东西，我能搞定吗？”
和我一组的小伙伴们也都有点紧张呢，我们互相打气说：“怕啥呀，干就完了！”接下来就开始动手啦。
在安装的过程中，可不是一帆风顺的哟！有好几次我都差点把电线接错了，心想：“哎呀妈呀，这可咋整！”还好有老师在旁边指导，就像黑暗中的明灯一样，照亮我们前进的道路呀！他耐心地教我们怎么分辨火线、零线，怎么布线才能又美观又安全。
记得有一回，我们在安装开关的时候，怎么装都不对劲，正着急呢，一个同学突然说：“嘿，这不是和我们搭积木差不多嘛，得找对位置呀！”哎呀，他这么一说，我们恍然大悟，果然很快就装好了。
这就好像是走路的时候突然找到了正确的方向一样！
经过几天的努力，我们终于完成了照明线路的安装。
当我们打开开关，看到灯光亮起的那一刻，那种成就感简直无法用语言来形容，就像我们征服了一座高山一样！
这次实训，让我深刻地明白了一个道理：实践出真知！只有自己亲手去做了，才能真正掌握技能。
而且，团队合作真的太重要啦！要是没有小伙伴们一起出谋划策、互相帮忙，我们肯定不能这么顺利地完成任务。
所以呀，以后不管做什么，我都一定要勇敢尝试，和大家齐心协力！这次照明线路安装实训，真的是让我收获满满啊！。
任务一照明电路安装与敷设任务一照明电路安装与线路敷设子任务 1 认识及选用数字万用表等电工仪表、工作任务认识及选用数字万用表等电工仪表二、任务描述在此项典型工作任务中主要使学生掌握数字万用表和电工工具的选用、使用及对电工技术工作岛实训设备电源接口的检测能力。
学生接到本任务后，应根据任务要求，准备工具和仪器仪表，做好工作现场准备，严格遵守作业规范进行施工，测量完毕后进行数据自检，填写相关表格并交检测指导教师验收。
按照现场管理规范清理场地、归置物品。
三、任务要求1、掌握电工岛实训设备电源开启，能进行通电测试操作。
认识电工技能岛设备面板结构，如图1-1-1 所示；图1-1-1 电工技术工作岛设备面板结构图2、熟悉数字万用表和电工工具的选用、使用；3、能按操作规程使用数字万用表测量各电源接口电压；（1）测试隔离变压器输出电源的“U”、（2）测试变压器输出电源的“110V”、“24V”、V”、W”“ N “五个接线端子电压值并记录。
“6.3V、“0V、“PE'五个接线端子电压值并记(3) 开关电源DC+24V'、“ 0V 二个接线端子电压值并记录。
4、掌握学材上的相关资讯，按要求填写相关问题。
能熟悉电工技术工作岛实训设备的主要组成和电源接口种类； 能掌握数字万用表和电工工具的选用、使用； 能掌握数字万用表测量各种电源接口电压； 能掌握用电基本安全知识。
各小组发挥团队合作精神，学会数字万用表测量的步骤、实施、成果评估。
(一) 相关理论知识 数字万用表的使用方法 1交流电压测量(1) 将红表笔插入“VQ ”插孔，黑表笔插入 C OM ”插孔； (2)正确选择量程，将功能开关置于 ACV 交流电压量程档，如果事先不清楚被测电压的大小时, 应先选择最高量程挡，根据读数需要逐步调低测量量程档；(3) 将测试笔并联到待测电源或负载上，从显示器上读取测量结果。
注意：(1) 如果事先对被测电压范围没有概念，应将量程开关转到最高档位，然后根据显示值转至相 应档位上； (2) 未测量时小电压档有残留数字，属正常现象不影响测试，如测量时高位显 过量程范围，须将量程开关转至较高档位上；(3) 输入电压切勿超过 700Vrms ，如超过，则有损坏仪表线路的危险； (4) 当测量高压电路晨，注意避免触及高压电路。
2、直流电压测量(1) 将红表笔插入“VQ ”插孔，黑表笔插入 “CM”插孔； (2)正确选择量程，将功能开关置于 DCV 直流电压量程档，如果事先不清楚被测电压的大小时, 应先选择最高量程挡，根据读数需要逐步调低测量量程档；(3) 将测试笔并联到待测电源或负载上，从显示器上读取测量结果。
注意：(1) 如果事先对被测电压范围没有概念，应将量程开关转到最高档位，然后根据显示值转至相 应档位上； (2) 未测量时小电压档有残留数字，属正常现象不影响测试，如测量时高位显 过量程范围，须将量程开关转至较高档位上；(3) 输入电压切勿超过 1000V ，如超过，则有损坏仪表线路的危险； (4) 当测量高压电路晨，注意避免触及高压电路。
3、交流电流测量(1) 将黑表笔插入 COM ”插孔。
红表笔插入 mA ”插孔中(最大为 2A )，或红笔插入“20A'录。
四、 能力目标1 2、 3、4五、 任务准备“1”表明已超“1”表明已超中(最大为 20A );(2) 将量程开关转至相应的 ACA 档位上，然后将仪表串入被测电路中。
如果事先对被测电流范围没有概念，应将量程开关转到最高档位，然后按显示值转至相应 如LCD 显“ 1,表明已超过量程范围，须将量程开关调高一档； 最大输入电流为 2A 或者20A (视红表笔插入位置而定)，过大的电流会将保险丝熔断，在 测量20A 要注意，该档位无保护，连续测量大电流将会使电路发热，影响测量精度甚至损坏仪表。
4、直流电流测量(1) 将黑表笔插入 COM ”插孔。
红表笔插入 mA ”插孔中(最大为 2A )，或红笔插入“20A' 中(最大为20A )； (2) 将量程开关转至相应的 DCA 档位上，然后将仪表串入被测电路中，被测电流值及红色表笔 点的电流极性将同时显示在屏幕上。
注意：(1) 应档位上；(2) (3) 5、电阻测量(1) 将黑表笔插入 C OM ”插孔，红表笔插入 V/ Q /Hz 插孔；(2) 将所测开关转至相应的电阻量程上，将两表笔跨接在被测电阻上。
注意： (1)如果电阻值超过所选的量程值，则会显 “ 1；这时应将开关转高一档；当测量电阻值超过 1M Q 以上时，读数需几秒时间才能稳定，这在测量高电阻值时是正常的；(2) 当输入端开路时，则显示过载情形；(3) 测量在线电阻时，要确认被测电路所有电源已关断而所有电容都已完全放电时，才可进行； (4) 请勿在电阻量程输入电压。
6、仪表保养该仪表是一台精密仪器，使用者不要随意更改电路。
注意： (1)(2) (3) (4) 7、电池更换注意9V 电池使用情况，当 LCD 显示出“”符号时，应更换电池，步骤如下:(1)按指示拧动后盖上电池门两个固定锁钉，退出电池门；注意:(1) 档位上；(2) (3)如果事先对被测电压范围没有概念，应将量程开关转到最高档位，然后根据显示值转至相如LCD 显“ 1,表明已超过量程范围，须将量程开关调高一档；最大输入电流为 2A 或者20A (视红表笔插入位置而定)，过大的电流会将保险丝熔断，在 测量20A 要注意，该档位没保护，连续测量大电流将会使电路发热，影响测量精度甚至损坏仪表。
不要将高于1000V 直流电压或 700Vrms 的交流电压接入； 不要在量程开关为Q 位置时，去测量电压值；在电池没有装好或后盖没有上紧时，不要使用此表进行测试工作； 在更换电池或保险丝前，请将测试表笔从测试点移开，并关闭电源开关。
（2）取下9V电池，换上一个新的电池，虽然任何标准9V电池都可使用，但为加长使用时间, 最好用碱性电池；（3）如果长时间不用仪表，应取出电池。
（二）外围设备、工具的准备为完成工作任务，每个工作小组需要向工作站内仓库工作人员提供借用工具清单。
表1-1-1 工作岛借用工具清单容量名称数量借出时间学生签名归还时间学生签名管理员签名12345为完成工作任务，每个工作小组需要向工作站内仓库工作人员提供领用材料清单。
表1-1-2 工作岛借用材料清单序号名称（型号、规格）数量借出时间学生签名归还时间学生签名管理员签名12345（四）团队分配的方案将学生分为5个小组，每个工作岛为1组，根据工作岛工位要求，每组6人，每组指定1人为小组长、2人为材料管理员，材料管理员负责材料领取分发，小组长负责组织本组相关问题的计划、实施及讨论汇总，填写各组员工作任务实施所需文字材料的相关记录表。
六、制定工作计划,p-寸还等什么？赶快决策出工作计划并实施它七、任务实施（一）为了更好的完成任务，你可能需要回答以下资讯1、交流电压测量时将红表笔插入“________ ”插孔，黑表笔插入“________ ”插孔；正确选择量程，将功能开关置于__________ 量程档，如果事先不清楚被测电压的大小时，应先选择______________ 量程挡,根据读数需要逐步测量量程档；将测试笔________ 联到待测电源或负载上，从显示器上读取测量结果。
2、直流电压测量时将功能开关置于_______________________ 量程档。
3、电阻测量时将黑表笔插入“”插孔，红表笔插入_________ 插孔；将所测开关转至相应的___________ 量程上，将两表笔跨接在被测电阻上。
注意：测量在线电阻时，要确认被测电路所有电而所有电容都已完全时，才可进行。
（二）工作任务实施一）测量项目1、测试隔离变压器输出电源的“U、“V、W”“ N''五个接线端子电压值并记录。
2、测试变压器输出电源的“ 110V、“24V'、“6.3V、” “ 0V'、“ PE'五个接线端子实际测量电压值并记录。
3、开关电源“ DC+24V、“ 0V二个接线端子电压值并记录。
二）测量值记录1、测试隔离变压器输出电源Uuv= Uuw= Uvw=Uun= Uvn= Uwn=2、测试变压器输出电源3、测试开关电源输出三）安全注意事项1测量电压时，请勿输入超过直流1000V或交流700V有效值的极限电压；2、36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；3、选择功能和量程时，表笔应离开测试点；4、选择正确的功能和量程，谨防误操作，仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意；5、测量电流时，请勿输入超过20A的电流完成了？仔细检查，客观评价，及时反馈八、任务评价（一）成果展示各小组派代表上台总结完成任务的过程中，学会了哪些技能，发现错误后如何改正，并展示测量数据并在老师的监护下示范操作展示。
（二）学生自我评估与总结（三）小组评估与总结（四）教师评估与总结（五）各小组对工作岗位的“ 6S”理在小组和教师都完成工作任务总结以后，各小组必须对自己的工作岗位进行扫、清洁、安全、素养”；归还所借的工量具和实习工件。
