【CN209576041U】一种多功能脱硫除尘用节能设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920206153.X(22)申请日 2019.02.18(73)专利权人同兴环保科技股份有限公司地址 238100 安徽省马鞍山市含山县清溪镇工业园区(72)发明人吕文彬　郑勇　盛大海　苏龙龙　(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙) 34120代理人周发军(51)Int.Cl.B01D 46/02(2006.01)B01D 46/04(2006.01)B01D 53/78(2006.01)B01D 53/50(2006.01)C01C 1/24(2006.01)(54)实用新型名称一种多功能脱硫除尘用节能设备(57)摘要本实用新型公开一种多功能脱硫除尘用节能设备，包括引风机、除尘塔、脱硫箱、处理液回收箱和控制器，引风机与除尘塔左侧面连通，控制器设置在除尘塔外表面，除尘塔内部分为粉尘回收腔和粉尘过滤腔，粉尘回收腔和粉尘过滤腔之间设置有粉尘回料斗，粉尘回收腔上方设置有振动槽，振动槽内部设置有布袋安装框，布袋安装框上设置有除尘布袋，布袋安装框与振动槽底壁之间设置有弹簧；本实用新型通过控制器的作用，不仅能够对除尘布袋上的粉尘进行疏通，提高除尘效果，而且还能通过控制PH值测试仪检测处理液的浓度，实现对处理液的及时更换，使得脱硫的效果得到明显的提升，最后排出的处理液还能做化肥生产的工业原料，更加环保节约。

权利要求书1页说明书4页附图3页CN 209576041 U 2019.11.05C N 209576041U权　利　要　求　书1/1页CN 209576041 U1.一种多功能脱硫除尘用节能设备，包括引风机(1)、除尘塔(2)、脱硫箱(3)、处理液回收箱(4)和控制器(5)，其特征在于：所述引风机(1)与除尘塔(2)左侧面连通，所述控制器(5)设置在除尘塔(2)外表面，所述除尘塔(2)内部分为粉尘回收腔(201)和粉尘过滤腔(202)，所述粉尘回收腔(201)和粉尘过滤腔(202)之间设置有粉尘回料斗(203)，所述粉尘回收腔(201)上方设置有振动槽(204)，所述振动槽(204)内部设置有布袋安装框(205)，所述布袋安装框(205)上设置有除尘布袋(206)，所述布袋安装框(205)与振动槽(204)底壁之间设置有弹簧(207)，所述袋安装框(205)与振动槽(204)底壁上均设置电磁铁(208)；所述除尘塔(2)上端右侧面连通有管道(6)，所述管道(6)内部设置有灰尘检测仪(7)，所述灰尘检测仪(7)的右侧设置有进气阀(8)，所述管道(6)的右端插入脱硫箱(3)底部的处理液内部，所述脱硫箱(3)顶壁中间处设置有插入处理液内部的隔板(9)，所述脱硫箱(3)左侧壁上设置有进液管(10)，所述进液管(10)上设置有PH值控制阀(11)，所述脱硫箱(3)右侧壁上设置有出液管(12)，所述出液管(12)上设置有出液阀(13)，所述脱硫箱(3)底壁上设置有PH值测试仪(14)，所述脱硫箱(3)右侧壁上端连通有排气管(15)，所述排气管(15)上设置有排气阀(16)，所述排气管(15)的右端与处理液回收箱(4)相连通。

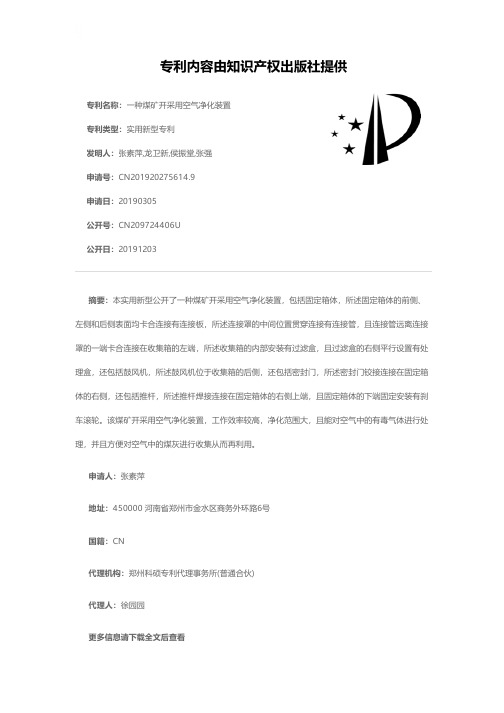

一种煤矿开采用空气净化装置[实用新型专利]

专利名称：一种煤矿开采用空气净化装置专利类型：实用新型专利
发明人：张素萍,龙卫新,侯振堂,张强
申请号：CN201920275614.9
申请日：20190305
公开号：CN209724406U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿开采用空气净化装置，包括固定箱体，所述固定箱体的前侧、左侧和后侧表面均卡合连接有连接板，所述连接罩的中间位置贯穿连接有连接管，且连接管远离连接罩的一端卡合连接在收集箱的左端，所述收集箱的内部安装有过滤盒，且过滤盒的右侧平行设置有处理盒，还包括鼓风机，所述鼓风机位于收集箱的后侧，还包括密封门，所述密封门铰接连接在固定箱体的右侧，还包括推杆，所述推杆焊接连接在固定箱体的右侧上端，且固定箱体的下端固定安装有刹车滚轮。

该煤矿开采用空气净化装置，工作效率较高，净化范围大，且能对空气中的有毒气体进行处理，并且方便对空气中的煤灰进行收集从而再利用。

申请人：张素萍
地址：450000 河南省郑州市金水区商务外环路6号
国籍：CN
代理机构：郑州科硕专利代理事务所(普通合伙)
代理人：徐园园
更多信息请下载全文后查看。

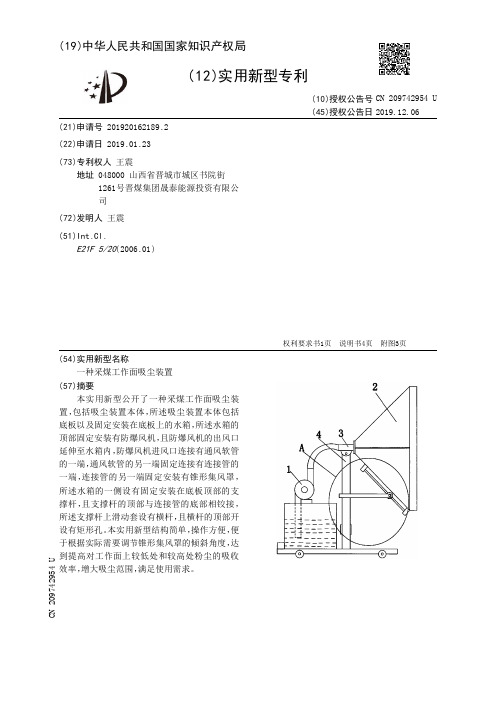

【CN209742954U】一种采煤工作面吸尘装置【专利】

权利要求书1页说明书4页附图3页
CN 209742954 U
CN 209742954 U
权利要求书
1/1 页
1 .一种采煤工作面吸尘装置，包括吸尘装置本体，所述吸尘装置本体包括底板以及固定安装在底板上的水箱，所述水箱的顶部固定安装有防爆风机(1) ，且防爆风机(1)的出风口延伸至水箱内，防爆风机 (1) 进风口连接有通风软管的一端，通风软管的另一端固定连接有连接管(3)的一端，连接管(3)的另一端固定安装有锥形集风罩(2) ，其特征在于，所述水箱的一侧设有固定安装在底板顶部的支撑杆(4) ，且支撑杆(4)的顶部与连接管(3)的底部相铰接，所述支撑杆(4)上滑动套设有横杆(6) ，且横杆(6)的顶部开设有矩形孔(7)，矩形孔 (7)与支撑杆(4)滑动连接，所述锥形集风罩(2)靠近支撑杆(4)的一侧底部固定安装有两个固定座(8) ，且两个固定座(8)相互靠近的一侧固定安装有同一个定位杆(9) ，所述横杆(6) 靠近锥形集风罩(2)的一侧开设有顶部和底部均为开口设置的安装槽(10) ，且安装槽(10) 的一侧内壁上转动安装有圆板(11) ，圆板(11)活动套设在定位杆(9)上，所述支撑杆(4)的一侧开设有第一通孔(5) ，且第一通孔(5)的底部内壁上固定安装有伺服电机(15) ，伺服电机(15)的输出上焊接有螺杆 (13) ，且螺杆 (13)的顶端与第一通孔 (5)的顶部内壁转动安装，所述螺杆(13)上螺纹套设有连接杆(14) ，且连接杆(14)的两端分别与矩形孔(7)的两侧内壁相焊接，第一通孔 (5)的两侧内壁上固定安装有同一个限位杆 (16) ，且限位杆 (16)位于横杆(6)的下方，所述限位杆(16)转动套设在螺杆(13)上。
3 .根据权利要求1所述的一种采煤工作面吸尘装置，其特征在于，所述圆板(11)的一侧焊接有销轴，安装槽 (10) 的一侧内壁上开设有第一圆孔，且第一圆孔内固定套设有第一轴承，第一轴承的内圈与销轴的外侧固定套装。

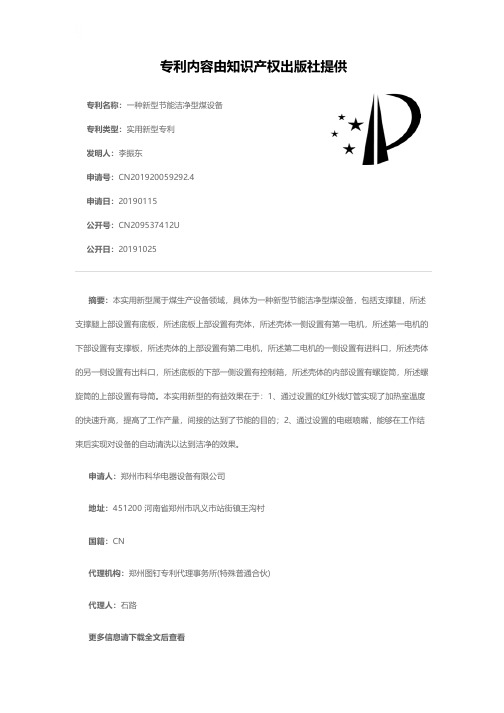

一种新型节能洁净型煤设备[实用新型专利]

专利名称：一种新型节能洁净型煤设备专利类型：实用新型专利
发明人：李振东
申请号：CN201920059292.4
申请日：20190115
公开号：CN209537412U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型属于煤生产设备领域，具体为一种新型节能洁净型煤设备，包括支撑腿，所述支撑腿上部设置有底板，所述底板上部设置有壳体，所述壳体一侧设置有第一电机，所述第一电机的下部设置有支撑板，所述壳体的上部设置有第二电机，所述第二电机的一侧设置有进料口，所述壳体的另一侧设置有出料口，所述底板的下部一侧设置有控制箱，所述壳体的内部设置有螺旋筒，所述螺旋筒的上部设置有导筒。

本实用新型的有益效果在于：1、通过设置的红外线灯管实现了加热室温度的快速升高，提高了工作产量，间接的达到了节能的目的；2、通过设置的电磁喷嘴，能够在工作结束后实现对设备的自动清洗以达到洁净的效果。

申请人：郑州市科华电器设备有限公司
地址：451200 河南省郑州市巩义市站街镇王沟村
国籍：CN
代理机构：郑州图钉专利代理事务所(特殊普通合伙)
代理人：石路
更多信息请下载全文后查看。

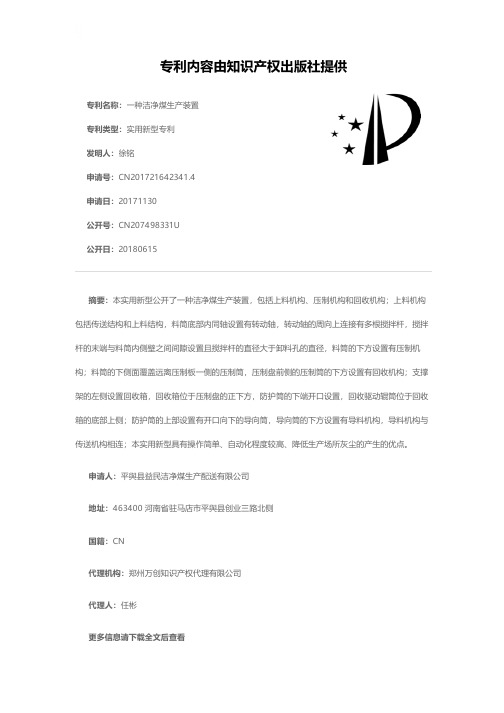

一种洁净煤生产装置[实用新型专利]

专利名称：一种洁净煤生产装置专利类型：实用新型专利
发明人：徐铭
申请号：CN201721642341.4申请日：20171130
公开号：CN207498331U
公开日：
20180615
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洁净煤生产装置，包括上料机构、压制机构和回收机构；上料机构包括传送结构和上料结构，料筒底部内同轴设置有转动轴，转动轴的周向上连接有多根搅拌杆，搅拌杆的末端与料筒内侧壁之间间隙设置且搅拌杆的直径大于卸料孔的直径，料筒的下方设置有压制机构；料筒的下侧面覆盖远离压制板一侧的压制筒，压制盘前侧的压制筒的下方设置有回收机构；支撑架的左侧设置回收箱，回收箱位于压制盘的正下方，防护筒的下端开口设置，回收驱动辊筒位于回收箱的底部上侧；防护筒的上部设置有开口向下的导向筒，导向筒的下方设置有导料机构，导料机构与传送机构相连；本实用新型具有操作简单、自动化程度较高、降低生产场所灰尘的产生的优点。

申请人：平舆县益民洁净煤生产配送有限公司
地址：463400 河南省驻马店市平舆县创业三路北侧
国籍：CN
代理机构：郑州万创知识产权代理有限公司
代理人：任彬
更多信息请下载全文后查看。
