清洁煤粉制备项目——年产30万吨煤粉制备工艺流程

煤粉制备工艺流程图煤粉制备工艺流程是一种将煤炭加工成粉状产品的生产过程。

煤粉是一种重要的燃料和工业原料，广泛应用于发电、热水供应、化工生产等领域。

下面将介绍一个常用的煤粉制备工艺流程，并给出相关的流程图。

首先介绍一下煤粉制备的原料。

通常使用的原料是低灰分、低硫分的优质煤炭，在进入煤粉制备流程之前，需要对煤炭进行煤炭破碎、筛分等预处理过程，以保证煤炭的均匀性和品质。

煤粉制备的第一步是煮煤工艺。

煮煤是将煤炭在高温高压的条件下进行热解和气化，将煤中的有机物分解为气体、液体和固体等组分。

流程图中，煮煤工艺被表示为一个方框，方框内标有“煮煤”字样。

图中还包含了煮煤设备的标号和名称，如煮煤炉和煤气分离器。

煮煤过程中产生的气体和液体经过一系列的净化和脱硫操作后可作为能源利用，而固体残渣则需要进行处理。

常用的处理方式是进行煤渣粉碎和筛分，以获得均匀的煤渣粉料。

煤渣粉碎和筛分工艺在流程图中以另一个方框表示，也包括相应的设备标号和名称。

经过煮煤和煤渣处理后，得到的产物是煤气和煤渣粉。

接下来的工艺步骤是煤气净化和煤气利用。

煤气净化是对煤气中的杂质进行去除的过程，主要包括沉降和过滤等操作。

煤气利用则是将煤气用于发电、供热等用途，通常需要经过燃烧和转化过程。

在流程图中，煤气净化和煤气利用工艺被分别表示为两个方框，包含相应的设备标号和名称。

煤渣粉则需要通过破碎和粉碎等工艺步骤，使其变成细煤粉，以便于后续的加工和利用。

破碎和粉碎工艺在流程图中分别用方框表示，也包含设备标号和名称。

经过煤渣粉碎后，得到的细煤粉可以用于发电、热水供应、炼焦等多个领域。

其中，燃煤发电是煤粉利用的主要方式之一。

在燃煤发电工艺中，细煤粉通过燃烧产生热能，驱动汽轮机发电。

燃煤发电工艺可以通过方框和箭头表示，在方框内写有“燃煤发电”字样，箭头表示煤粉流动的方向。

煤粉制备的工艺流程是一个复杂的过程，其中涉及多个工艺步骤和设备。

以上的流程图只是煤粉制备的一个简化示意图，旨在展示主要的工艺流程和设备。

煤粉工艺流程
嘿，咱聊聊煤粉工艺流程呗！这可老有讲究啦！先说说采煤吧，就像在地下挖宝藏一样。

矿工们深入地底，把那些黑黑的煤炭给挖出来。

这可不容易啊，就像在黑暗中寻找宝贝，得小心翼翼的。

你能想象没有他们的辛苦劳动，哪来的煤炭呢？煤炭挖出来后，就得运到选煤厂。

这就像给煤炭来了一场大选秀。

把那些质量好的煤炭选出来，不好的就淘汰掉。

选煤的过程就像挑水果，得仔细看，不能有坏的混进去。

难道你想让不好的煤炭去做煤粉吗？那可不行！选好的煤炭接着就进入破碎环节啦。

这时候，煤炭就像被欺负的小可怜，被机器打得粉碎。

不过别担心，这是为了让它变得更好用。

破碎后的煤炭就像细沙一样，小小的颗粒。

你想想，要是煤炭还是大块大块的，怎么能变成煤粉呢？然后就是磨粉啦。

这就像给煤炭做美容一样，把它磨得细细的。

磨粉机就像一个大魔法师，把煤炭变成了煤粉。

煤粉细细的，就像面粉一样。

难道你不想看看这个神奇的过程吗？煤粉做好后，还得进行储存和运输。

这就像给煤粉找个家，让它能安全地到达需要它的地方。

储存罐就像一个大仓库，把煤粉好好地放起来。

运输的时候，要小心谨慎，不能让煤粉洒出来。

你能想象煤粉洒得到处都是的场景吗？那可太糟糕啦！总之，煤粉工艺流程可复杂啦，但每一个环节都很重要。

它就像一个大工程，需要大家齐心协力才能做好。

让我们珍惜这些煤粉，让它们为我们的生活带来更多的便利。

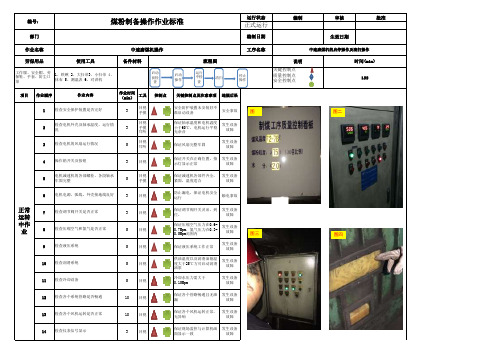

煤粉制备系统煤粉制备系统技术操作规程煤粉制备系统技术操作规程 1、上煤系统：1、原煤在上料时，因为水份含量不同，所以在原煤堆场提前把水份含量高的和水份含量低的进行混匀，这样在上料过程中可避免受料斗和料仓粘料、堵料。

2、上料时要先检查振动给料机吊钩是否有磨损和脱钩现象，振幅是否合适，通过调整电机偏心块即可调整电机振幅。

开车要先开提升机再开振动给料机。

3、发现原煤仓不向提升机进料时，应立即用撬杠捅煤仓下料口。

2、磨粉系统：开机前先用手搬动立磨磨盘一圈以上后，方可启动主电机。

1、发现立磨出口温度连续升高，应立即检查皮带称是否运转正常、皮带称上是否有料。

2、皮带称的调整：如果皮带称跑偏，机尾调整时跑低不跑高，即往那面跑就紧那面的丝杠，让皮带往那面走就松那面的丝杠。

机头调整时跑高不跑低，让皮带往那面走就紧那面的丝杠。

3、磨机吐料严重时，适当减小皮带称给料量，检查磨辊压力是否够8～9MPa,适当增加引风机抽风负压。

4、停磨时可不提起磨辊，但必须给磨辊卸压，即把加压油箱上回油阀门打开即可卸压。

5、开磨后要给磨辊加压，开加压机、开阀门、向前推操作杆，磨机下仪表压力到6～8MPa关闭阀门保压，停加压电机。

6、检修时需要提起磨辊时，开加压机、开阀门、向后拉操作杆，直到磨辊提起后，操作杆推倒中间，关闭阀门保压，停加压机。

7、收粉器检查：检查烟囱是否冒黑烟，如果冒黑烟即是除尘袋破损。

检查除尘器差压是否超过1.8KPa超过即是除尘器提升缸不工作，空压机压力不够，提升缸工作空压机压力不能低于0.4MPa（4公斤）。

如果烟囱不冒黑烟、提升缸工作正常，而除尘器差压比平常增大时，应检查除尘器喷吹系统是否正常，喷吹空压控制在0.4～0.6MPa。

8、开启立磨前必须开启稀油站，稀油站开启油压升到0.2MP （即2公斤）后才可以开启立磨。

9、冬天气温低，稀油站油温低于25℃时开稀油站时要先给油加温，待油温高于25℃后再开稀油站。

夏天气温高，应开循环水给油降温。

铅备料粉煤制备及输送系统主要讲课内容1、工艺流程2、主要设备的结构和原理3、冷却水和氮气管道走向4、各阀门的控制情况5、安全操作规程和工艺控制6、“三停”事故处理一、粉煤制备介绍1、煤粉制备原煤堆棚中的原煤经16#皮带机进原煤仓，经仓下的电子皮带秤定量计量后，送至球磨机。

原煤经过球磨机的烘干兼粉磨，得到合格的煤粉。

用于烘干原煤水分的热源来自一台天然气热风炉，热气温度为1200℃，利用系统排风机的尾气进入热风炉烟气管道进行稀释，使入磨的热风达到生产控制的温度约为200～300℃。

经粉磨后的煤粉随磨出口气体进入动态选粉机，将不合格的粗粉分离并经粗粉螺旋输送机送回磨头重磨。

合格的细粉经旋风分离器收尘后，与布袋收尘器收集下来的煤粉，由细粉螺旋输送机送往煤粉仓。

废气经煤磨袋收尘器进行除尘净化后，排放浓度<30mg/Nm3，洁净的排气由煤磨排风机部分排入至热风炉入口循环利用，其余排空。

2、煤粉输送本系统设置一座煤粉仓，下设2个下料口，煤粉先经手动翻板阀在经过星形卸灰阀均匀的喂入螺旋泵，由气力输送将煤粉送至烟化炉中间仓。

煤粉输送气源为2台罗茨风机供压缩空气，两台螺旋泵一用一备。

炉入口循环利用，其余排空。

3、煤粉防爆措施煤粉制备系统的防爆措施可分为以下三种：一次防爆：即防止和限制可爆空气的形成，例如引进惰性气体氮气，使煤磨系统在惰性状态下操作，防止漏风、控制操作温度等；二次防爆：防止可爆空气着火，例如防止燃料自燃的各种措施，电气设备接地等；三次防爆：把爆炸的后果限制在无害或损害最小的程度，例如加设防爆阀、压力排放管等。

二、粉煤制备的工艺流程图三、主要设备的结构和工作原理 1、球磨机球磨机结构主要有球磨机电动机、驱动部分、筒体、减速机、小传动齿轮等部分组成。

球磨机进出料中空轴、主轴承、主轴承高低压稀油站、进出料装置、隔仓板、衬板、磨门、烘干仓、扬料板、主电机 (含底座、地脚螺栓)、主减速机（含底座、地脚螺栓）、联轴器、就地电控柜、地脚螺栓等主要部件。

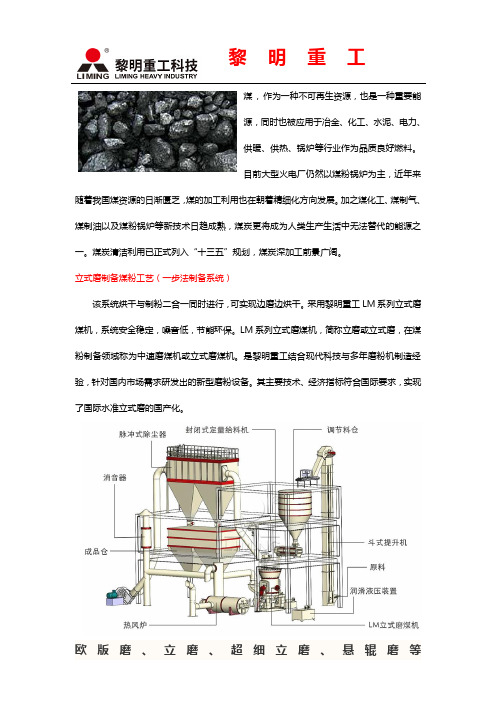

煤, 作为一种不可再生资源，也是一种重要能源，同时也被应用于冶金、化工、水泥、电力、供暖、供热、锅炉等行业作为品质良好燃料。

目前大型火电厂仍然以煤粉锅炉为主，近年来随着我国煤资源的日渐匮乏，煤的加工利用也在朝着精细化方向发展。

加之煤化工、煤制气、煤制油以及煤粉锅炉等新技术日趋成熟，煤炭更将成为人类生产生活中无法替代的能源之一。

煤炭清洁利用已正式列入“十三五”规划，煤炭深加工前景广阔。

立式磨制备煤粉工艺（一步法制备系统）该系统烘干与制粉二合一同时进行，可实现边磨边烘干。

采用黎明重工LM系列立式磨煤机，系统安全稳定，噪音低，节能环保。

LM系列立式磨煤机，简称立磨或立式磨，在煤粉制备领域称为中速磨煤机或立式磨煤机。

是黎明重工结合现代科技与多年磨粉机制造经验，针对国内市场需求研发出的新型磨粉设备。

其主要技术、经济指标符合国际要求，实现了国际水准立式磨的国产化。

原煤从原煤堆场通过格子筛网过筛后落到大倾角皮带输送机或提升机上，经电磁除铁器除铁后，皮带输送机或提升机把原煤送入原煤仓进行储存。

待制粉系统均已启动后，打开原煤仓底部棒阀，启动密封计量胶带给煤机，原煤进入立式磨煤机进行烘干，由热风炉出来的热风或废气，在系统风机的抽引下，进入立式磨煤机，与磨内被粉磨的原煤进行充分热交换后，带起煤粉在分离器处进行分选，细度不合格的粗煤粉重新落到磨盘上进行粉磨，合格的煤粉随气流进入防爆气箱脉冲收尘器被收集下来，经过分格轮卸入煤粉仓。

原煤中的杂物，如部分煤矸石、金属块等，通过风环、吐渣口排除磨外。

整个工艺中，设置有CO-O2在线分析系统，当加工挥发分较高的煤时，可设置氮气保护以及CO2自动灭火系统等安全措施。

欧版磨制备煤粉工艺（二步法制备系统）该系统烘干与制粉相互立，分别进行，先烘干后粉磨。

主要设备采用黎明重工MTW系列欧版磨粉机，锥齿轮整体传动，三大传动系统均为稀油润滑、投资小、见效快、节能环保。

MTW系列欧版磨升级加强版经三十余年技术沉淀，吸收欧洲粉磨理念，厚积薄发，实现了工业磨粉机的技术革命，拥有多项自主专利技术产权，投放市场以来，通过多项科技成果鉴定，成为传统雷蒙磨、摆式磨以及球磨机更新换代产品，大型矿物规模化建厂必选装备。

煤粉制备系统工艺流程简介水泥厂煤粉制备系统工艺流程简介原煤由汽车运至原煤堆场，预均化堆场最大储量3700t，有效储量3300t，储存期7.12天，经板式喂料机由皮带输送至原煤预均化堆场预均化及储存，堆料能力150t/h，取料能力80t/h，原煤均化后由皮带送至煤磨原煤仓。

煤磨制备采用一台3.8（7.75+3.5）m风扫式煤磨系统，设计原煤水分≤8.5%，原煤进料粒度≤25mm，产品细度R80≤6%时，生产能力41t/h。

原煤经原煤仓、定量给料机喂入煤磨系统，在磨内进行烘干与粉磨，煤粉由出磨气体带入煤磨动态选粉机，分离出的粗粉返回磨头再次粉磨，细粉随气体进入高浓度煤磨专用袋式除尘器，收集下的煤粉送入带有荷重传感器的煤粉仓。

煤粉制备系统利用窑尾废气作为烘干热源。

煤粉仓下设有分解炉及窑头喂煤计量系统，计量后的煤粉气力输送至窑尾分解炉燃烧器和窑头多通道煤粉燃烧器。

第二章煤粉制备系统启停操作及注意事项第一节煤粉制备系统设备启停操作2.1.1 煤磨系统开停机顺序2.1.1.1 煤磨系统开机顺序（1）煤磨辅助系统组（2）煤粉输送设备组（3）收尘、排风机组（4）启动煤磨主电机（5）启动煤磨喂料组（定量给料机）2.1.1.2 煤磨系统停机顺序与开机顺序相反。

2.1.2 煤磨系统的联锁（1）减速机稀油站，进出口大瓦稀油站跳→煤磨跳→定量给煤机跳。

（2）煤磨排风机跳→煤磨选粉机跳→煤磨跳→定量给煤机跳。

2.1.3 运行前的准备工作（1）现场对系统设备进行巡检，确认设备是否具备开机条件。

（2）进行联锁检查，确认现场所有设备均打到“中控”位置，并处于备妥状态。

（3）开机前通知巡检员、窑操。

（4）检查原煤仓、煤粉仓料位，原煤仓料位不足则启动原煤预均化输送组。

（5）通知质管部做好取样准备。

（6）通知巡检员确认灭火系统可随时投入运行。

（7）检查各档板、闸阀位置是否正确，动作是否灵活。

2.1.4 正常操作过程2.1.4.1 窑尾废气作为烘干热源（1）联系窑操及巡检员，检查煤粉制备系统具备启动条件，确认袋收尘温度，各挡板关闭，检查关闭冷风阀及热风阀；（2）启动煤磨辅助设备组，确认各润滑系统正常。

一．原煤的成分1.煤的分类随着社会的发展，科学的进步，煤的用途愈来愈广泛。

人们对煤的性质、组成结构和应用等方面的认识也越来越深入，逐渐发现各种煤炭既有相同的地方，又有不同的特性。

根据各种不同的需要，把各种不同的煤归纳和划分成性质相似的若干类别。

这样，就形成煤分类的概念。

针对不同的侧重点，煤的分类方法有：（ 1）．煤的成因分类：成煤的原始物料和堆积环境分类，称为煤的成因分类（ 2）．煤的科学分类：煤的元素组成等基本性质分类，称为科学分类。

（3）．煤的实用分类：煤的实用分类又称煤的工业分类。

按煤的工艺性质和用途分类，称为实用分类。

中国煤分类和各主要工业国的煤炭分类均属于实用分类，以下详细介绍我国煤实用分类的情况。

根据煤的煤化度，将我国所有的煤分为褐煤、烟煤和无烟煤三大煤类。

又根据煤化度和工业利用的特点，将褐煤分成2个小类，无烟煤分成3个小类。

烟煤比较复杂，按挥发分分为4个档次，即Vdaf＞10～20%、＞20～28%、＞28～37%和＞37％，分为低、中、中高和高四种挥发分烟煤。

按粘结性可以分为5个或6个档次，即GR．I．为0～5，称不粘结或弱粘结煤；GR．I．＞5～20，称弱粘结煤；GR．I．＞20～50，称为中等偏弱粘结煤；GR．I．＞50～65，称中等偏强粘结煤；GR．I．＞65，称强粘结煤。

在强粘结煤中，若y＞25mm或b＞150%(对于Vdaf＞28%，的肥煤，b＞220%)的煤，则称为特强粘结煤。

参见GB5751-1986。

各类煤的基本特征如下：a)无烟煤(WY)。

无烟煤固定碳含量高，挥发分产率低，密度大，硬度大，燃点高，燃烧时不冒烟。

01号无烟煤为年老无烟煤；02号无烟煤为典型无烟煤；03号无烟煤为年轻无烟煤。

如北京、晋城、阳泉分别为01、02、03号无烟煤。

b)贫煤(PM)。

贫煤是煤化度最高的一种烟煤，不粘结或微具粘结性。

在层状炼焦炉中不结焦。

燃烧时火焰短，耐烧。

c)贫瘦煤(PS)。

煤粉制备工艺流程嘿，煤粉制备，那可老有讲究啦！先来说说原料吧，就像做饭得有好食材。

要是煤的质量不行，那可做不出好煤粉。

比如那个大煤矿，挖出来的煤可棒啦，这就是好的开始呀。

难道不是吗？然后是破碎环节，这就像把大苹果切成小块。

要是不破碎好，后面咋加工呢？你说是不是？就像那个大机器，咔嚓咔嚓把煤块弄碎，可厉害啦。

接着是磨粉，哇，这就像把面粉磨得细细的。

要是磨得不好，煤粉就不达标。

比如那个大磨煤机，转呀转呀，把煤磨成细细的粉。

这多牛啊！还有筛选呢，这就像挑好苹果，把坏的扔掉。

要是不筛选好，次品就混进去啦。

你想想看，比如那个大筛子，把合格的煤粉留下来，不合格的就淘汰掉。

干燥也很重要啊，这就像把湿衣服晾干。

要是煤粉太湿，可不行哦。

难道不是吗？就像那个大烘干机，呼呼地把煤粉吹干。

输送也不能马虎，这就像快递员送包裹。

要是送不好，煤粉就到不了该去的地方。

比如那个大管道，把煤粉快速地送到目的地。

储存也得注意，这就像把好东西放进仓库。

要是储存不好，煤粉就会变质。

你说是不是？就像那个大仓库，把煤粉保存得好好的。

监控也很关键呀，这就像有个小警察，看着整个过程。

要是不监控好，出了问题都不知道。

比如那个大屏幕，随时显示煤粉制备的情况。

环保也不能忘啊，这就像爱护自己的家。

要是不环保，那可不行。

难道不是吗？就像那些环保设备，让煤粉制备过程更干净。

最后是质量检测，这就像老师给学生打分。

要是质量不过关，可不行哦。

比如那个严格的质检员，认真地检测每一批煤粉。

我的观点结论：煤粉制备工艺流程复杂，每个环节都很重要，得认真对待。

煤粉制备实习过程和内容
工作过程
原煤定量给料机、磨头电动翻板阀、煤磨磨机(稀油站,减速机)、女电机、选粉机(电机，减速机)、回粉FU拉链输送机、h袋式旋风收尘、H收尘器及排风机、成品拉链机、煤粉仓、喂煤计量系统(菲斯特称、送煤用罗茨风机。

工艺流程以及内容
储存在原煤预均化堆场的碎煤，由刮板取料机取料，经胶带输送入煤粉制备车间的原煤仓。

碎煤经棒型闸门，定量给料机，电动双层翻板阀喂入磨机。

通过定量给料机可以定量的控制入磨煤量。

用于烘干原煤水份的热源来自窑头篦冷机的中温废气，根据出磨煤粉成品的水份及系统的温度压力状况来调节电动百叶阀及以控制入磨热风量，通过调节入磨冷风阀的开度，将入磨内温度控制在200-280度碎煤在煤磨烘干仓内烘干，再入粉磨仓粉磨，出磨气体夹带着煤粉经高效选粉机除去粗粉，入煤磨旋风收尘器、袋收尘器，经选粉机分离下来的粗粉经锥形锁风阀，FU拉链输送机返回磨头。

从煤磨动态选粉机出来的废气夹带着细度合格的煤粉进入煤磨袋收尘器，经净化除尘后废气由离心风机排入大气。

由煤磨袋收尘收下有煤粉卸入FU拉链输送机，螺旋输送将煤粉送入煤粉仓储存待用。
