洁净煤燃烧技术——煤的热解与气化ppt课件

洁净煤燃烧技术——煤的热解与气化ppt课件
25
26
2020年5月3日
27
一、简介
煤炭气化技术 煤炭气化是将固体（煤、半焦、焦炭）或液体燃料（水煤浆）与气化剂（空气、 氧气、富氧气、水蒸气或二氧化碳等）作用而转变成燃料煤气或合成煤气。
28
29
30
三、煤气化技术主要工艺
31
1、固定床气化
也称移动床气化。因为在气化过程中，煤料与气化剂 逆流接触，相对于气体的上升速度而言，煤料下降很 慢，甚至可视为固定不动，因此称之为固定气化床， 实际上，煤料在气化过程中的确是以很慢的速度向下 移动的，故以称为移动床气化
第一阶段：鼓空气燃烧煤蓄热，生产空气煤气
第二阶段：鼓水蒸气，生产热解煤气和水煤气
45
2、煤炭地下气化方法及工艺
46
47
48
总结
一、煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术
49
32
2、流化床气化（沸腾床气化）
以小颗粒煤为原料，并在气化炉内使其悬浮分散在垂 直上升的气流中，煤粒类似于沸腾的液体剧烈地运动 ，从而使得煤粒层几乎没有温度梯度和浓度梯度，从 而使得煤粒层内温度均一，易于控制，提高气化效率 。
33
3、气化床气化
34
Байду номын сангаас
4、熔浴床气化
也称熔融床气化，将煤粉和气化剂以切线方向 高速喷入一温度较高且高度稳定的熔池内，池 内熔融物保持高速旋转。作为粉煤与气化剂的 分散介质的熔融物可以是熔融的灰渣、熔盐等 可熔融的金属。
项目三 煤转化为燃料的技术
任务一 煤的热解与气化技术
1
任务一 煤的热解与气化技术
一、什么是煤热解及意义 二、煤热解的分类及过程 三、煤炭热解技术与工艺 四、煤炭气化技术 五、煤炭地下气化技术

洁净煤技术全册配套完整课件

洁净煤技术全册配套完整课件

绪论
一 能源分类与构成 二 煤炭开发与利用中的环境问题 三 洁净煤技术的概念及分类 四 洁净煤技术发展趋势
第一节 能源分类与构成
11.能源分类 2.能源构成 3.中国煤炭资源概况
1.能源分类
2.能源构成
过去100多年世界能源结构变化
2.能源构成
世界能源构成概况
2.能源构成
中国能源构成
3.中国煤炭资源概况
2.煤燃烧利用与大气污染
• PM2.5指环境空气中空气动力学当量直径小于等于 2.5 微米的颗粒物. • PM10指空气动力学当量直径≤10微米的颗粒物称为可吸入颗粒物. • 能较长时间悬浮于空气中，其在空气中含量浓度越高，就代表空气污染越严
重。虽然PM2.5只是地球大气成分中含量很少的组分，但它对空气质量和能 见度等有重要的影响。与较粗的大气颗粒物相比，PM2.5粒径小，面积大，
2010.7 ISBN 9787564606923
•
• 4.成绩： 期末考试 70%, 作业 20%, 出勤 10%
• 5. 考试：
考试为闭卷.
• 6. 课后作业: 2~5 题每章, 每周提交一次. (未提交作业一次扣3分)
• 7. 出勤：
缺席一次扣2分, 无故缺席5次考试记零分；
讲次
日 期
周 次
1.洁净煤技术的概念
我国发展洁净煤技术的目标：
（1）全过程减排污染物，重点是减排二氧化硫、总悬浮 颗粒物（TSP）及NOx （2）提高煤炭利用效率，节约煤炭，减排二氧化碳 （3）强化煤炭转化，改善能源终端消费结构，实现煤炭 低碳化利用，促进能源安全问题的解决
2.洁净煤技术的分类及内容
学时分配 讲实上设其 课验机计他 2 2 2 2 2 2 2 2 2 2 2 2 2

洁净煤技术课件 第12章 煤炭加工与利用的环境保护rev

洁净煤技术课件 第12章 煤炭加工与利用的环境保护rev
旋风洗涤器
旋风洗涤器与干式旋风除尘器原理相似，区别在于引入了喷淋水，因此附加了水 滴、水膜的捕集作用，结构如下图所示。含尘气体沿切向给入除尘器，旋转上升，水 通过中心水管上的喷嘴喷出，与旋转气流相碰，使尘粒被捕集下，尘粒或被旋转气流 甩向筒壁，被器壁上形成的水膜所捕集、并排出筒体。旋风洗涤器可以有效的防止二 次扬尘，处理5μ m以下颗粒物的脱除效率也高达90％以上。
第12章 煤炭加工与利用的环境保护
第一节 烟尘控制
烟尘控制
导言
烟尘是燃煤过程中排放出来的固体颗粒物。主要成分是二氧化硅、氧化 铝、氧化铁、氧化钙和未经燃烧的炭微粒等。常见的烟尘有黑烟、红烟、黄 烟和灰烟。不同颜色的烟尘,其组成和来源各不相同。全世界每年约有1亿t 烟尘排放到空气中，其中不乏有毒烟尘，如不及时处理，不仅会毁掉蓝天， 而且会危机人体健康，甚至生命。 烟尘污染问题早已引起世界各国的重视，并相继出台了一些列法律法规 来约束与改进烟尘污染问题。目前各国的烟尘控制技术也已达到很高的水平 (除尘效率可高达99％以上)，但对PM10（空气动力学直径10微米）以下颗粒 的捕获率却很低，造成数量巨大的可吸入颗粒物进入环境介质当中。我国烟 尘排放总量和大气中总悬浮颗粒物都呈逐年下降趋势，然而大气中PM10和 PM2.5仍呈逐年上升趋势。因此，烟尘治理问题仍然任重而道远。
旋风除尘器
旋风除尘器是工业上应用最为广泛的除尘设备之一。与惯性除尘器相比，旋风除 尘器产生的离心作用更大，因此旋风除尘器的效率更高，结构更紧凑，但阻力也更大。 旋风除尘器由带锥形底的外圆筒、进气管、排气管、圆锥筒和储灰箱、排灰阀等5部 分组成。 含尘气流从进气口切向进入除尘器后，沿壁面自上而下作旋转运动。气流被迫一 边旋转一边向下由筒体到达锥体。下旋气流到达锥体端部后就折转方向，旋转上升， 通过排气管离开除尘器。含尘气流作旋转运动时，其中尘粒在离心力的作用下，向壁 面移动，到达壁面的尘粒，在气流和重力的作用下，沿壁面流入灰斗。

洁净煤技术

洁净煤技术

洁净煤技术
2.直接烧煤洁净技术
(1)燃烧前的净化加工技术 (2)燃烧中的净化燃烧技术 (3)燃烧后的净化处理技术
洁净煤技术
2.直接烧煤洁净技术
(1)燃烧前的净化加工技术 主要是洗选、型煤加工和水煤浆技术。原煤洗选采用筛 分、物理选煤、化学选煤和细菌脱硫方法，可以除去或减少 灰分、矸古、硫等杂质；型煤加工是把散煤加工成型煤，由 于成型时加入石灰固硫剂，可减少二氧化硫排放，减少烟尘， 还可节煤；水煤浆是用优质低灰原煤制成，可以代替石油。
洁净煤技术
2.直接烧煤洁净技术
(3)燃烧后的净化处理技术 主要是消烟除尘和脱硫脱氮技术。消烟除尘技术很多， 静电除尘器效率最高，可达９９％以上，电厂一般都采用。 脱硫有干法和湿法两种，干法是用浆状石灰喷雾与烟气中二 氧化硫反应，生成干燥颗粒硫酸钙，用集尘器收集；湿法是 用石灰水淋洗烟尘，生成浆状亚硫酸排放。它们脱硫效率可 达９０％。
洁净煤技术
2.直接烧煤洁净技术
(2)燃烧中的净化燃烧技术 超临界/超超临界燃煤发电技术 燃煤发电是通过产生高温高压的水蒸汽来推动汽轮机发 电的 ， 蒸 汽的温度 和压力越 高 ，发电 的效率就越高 。 在 347.15摄氏度、22.115兆帕压力下，水蒸汽的密度会增大到 与液态水一样，这个条件叫做水的临界参数。比这还高的参 数叫做超临界参数。温度和气压升高到 600 摄氏度、25―28 兆帕这样的区间，就进入了超超临界的“境界”。 超临界机组的热效率比亚临界机组的高 2%～3%左右，而 超超临界机组的热效率比超临界机组的高4%左右。
洁净煤技术
3.煤转化为洁净燃料技术
(3)煤气化联合循环发电技术 先把煤制成煤气，再用燃气轮机发电，排出高温废气烧 锅炉，再用蒸汽轮机发电，整个发电效率可达４５％。我国 正在开发研究这种技术。

洁净煤能源技术PPT课件(23页)

洁净煤能源技术PPT课件(23页)

•
17、努力是一种生活态度，与年龄无关 。所以 ，无论 什么时 候，千 万不可 放纵自 己，给 自己找 懒散和 拖延的 借口， 对自己 严格一 点儿， 时间长 了，努 力便成 为一种 心理习 惯，一 种生活 方式！
•
18、自己想要的东西，要么奋力直追， 要么干 脆放弃 。别总 是逢人 就喋喋 不休的 表决心 或者哀 怨不断 ，做别 人茶余 饭后的 笑点。
•
13、不同的人生，有不同的幸福。去发 现你所 拥有幸 运，少 抱怨上 苍的不 公，把 握属于 自己的 幸福。 你，我 ，我们 大家都 可以经 历幸福 的人生 。
•
14、给自己一份坚强，擦干眼泪；给自 己一份 自信， 不卑不 亢；给 自己一 份洒脱 ，悠然 前行。 轻轻品 ，静静 藏。为 了看阳 光，我 来到这 世上； 为了与 阳光同 行，我 笑对忧 伤。
•
5、人生每天都要笑，生活的下一秒发生 什么， 我们谁 也不知 道。所 以，放 下心里 的纠结 ，放下 脑中的 烦恼， 放下生 活的不 愉快， 活在当 下。人 生喜怒 哀乐， 百般形 态，不 如在心 里全部 淡然处 之，轻 轻一笑 ，让心 更自在 ，生命 更恒久 。积极 者相信 只有推 动自己 才能推 动世界 ，只 要推动 自己就 能推动 世界。
•
8、不要活在别人眼中，更不要活在别人 嘴中。 世界不 会因为 你的抱 怨不满 而为你 改变， 你能做 到的只 有改变 你自己 ！
•
9、欲戴王冠，必承其重。哪有什么好命 天赐， 不都是 一路披 荆斩棘 才换来 的。
•
10、放手如拔牙。牙被拔掉的那一刻， 你会觉 得解脱 。但舌 头总会 不由自 主地往 那个空 空的牙 洞里舔 ，一天 数次。 不痛了 不代表 你能完 全无视 ，留下 的那个 空缺永 远都在 ，偶尔 甚至会 异常挂 念。适 应是需 要时间 的，但 牙总是 要拔， 因为太 痛，所 以终归 还是要 放手， 随它去 。

洁净煤技术—PPT演示文稿

洁净煤技术—PPT演示文稿

• 1、 煤大分子规则部分
煤大分子规则部分由几个或十几个苯环、脂环、氢化 芳香环及杂环（含氮、氧、硫等元素）缩聚而成，称为基 本结构单元的核或芳香核。
• 2、基本结构单元的不规则部分
基本结构单元的缩合环上连接有数量不等的烷基侧链、 官能团和桥键，这些基团和官能团是煤分子结构单元的不 规则部分。
2、基本结构单元的不规则部分
二、中国洁净煤
➢“中国洁净煤”的构想是以实现煤作为燃料的洁净 化为最终目的，在煤炭燃烧或利用之前对可能排放的 所有污染物（CO2除外）进行有效控制，即“中国洁 净煤”的核心是煤的燃烧或利用前的加工与转化。
➢选煤、水煤浆、型煤与动力配煤都属于煤炭加工技 术的范畴。
➢ 选煤是指煤炭经过加工方法去除成煤和开采时混 入的无机矿物杂质，脱除大部分灰分和硫分，对 不同质量的产品分别利用，对脱除的尾矿集中治 理。
• 三、 煤的显微组分
• 1、煤的有机显微组分 • 2、煤的无机显微组分
• 1、煤的有机显微组分 • （1）镜质组
镜质组是由成煤植物的木质纤维组织，经过腐殖化作用 和凝胶化作用所形成的显微组分。在煤化程度低的烟煤中， 镜质组的透光率为橙色-橙红色，随煤化程度不断加深， 反射率增大，反射色变浅，由深灰色变为白色；透光色变 深，由橙红色变为棕色，直至不透明。
• 3、 半暗煤
半暗煤是煤种中总体相对光泽较弱类型，其中镜煤和 亮煤的含量仅为25%-50%，其余为暗煤，也夹杂丝炭。 半暗煤硬度、韧度、密度都较大。
• 4、 暗淡煤
暗淡煤是煤层中总体相对光泽最弱的类型，其中镜煤 和亮煤含量小于25%，其余为暗煤，也夹少量丝炭。暗淡 煤呈块状构造，层理不明显，内生裂隙不发育，煤质坚硬， 韧性大，密度大。
• (2) 基本结构单元有不规则部分，即侧链和官能团； • (3) 连接基本结构单元的是桥键； • (4) 氧、氮、硫以官能团形式存在； • (5) 分子中有低分子化合物的存在； • (6) 不同煤化程度的煤的结构存在差异

洁净煤技术

洁净煤技术

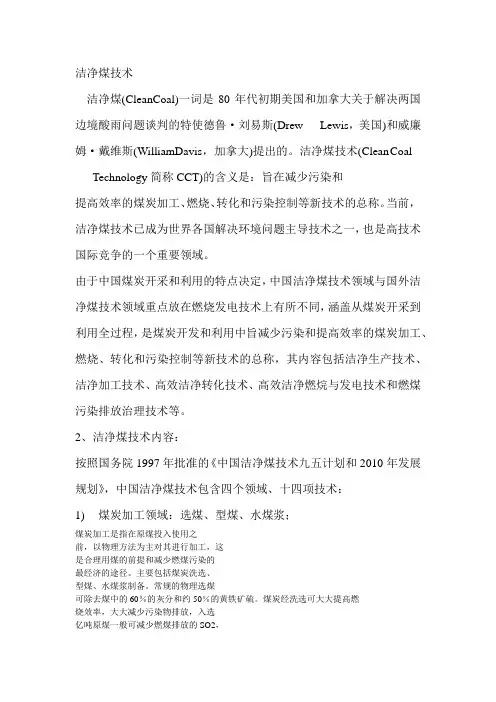

洁净煤技术洁净煤(CleanCoal)一词是80年代初期美国和加拿大关于解决两国边境酸雨问题谈判的特使德鲁·刘易斯(Drew Lewis，美国)和威廉姆·戴维斯(WilliamDavis，加拿大)提出的。

洁净煤技术(Clean Coal Technology简称CCT)的含义是：旨在减少污染和提高效率的煤炭加工、燃烧、转化和污染控制等新技术的总称。

当前，洁净煤技术已成为世界各国解决环境问题主导技术之一，也是高技术国际竞争的一个重要领域。

由于中国煤炭开采和利用的特点决定，中国洁净煤技术领域与国外洁净煤技术领域重点放在燃烧发电技术上有所不同，涵盖从煤炭开采到利用全过程，是煤炭开发和利用中旨减少污染和提高效率的煤炭加工、燃烧、转化和污染控制等新技术的总称，其内容包括洁净生产技术、洁净加工技术、高效洁净转化技术、高效洁净燃烷与发电技术和燃煤污染排放治理技术等。

2、洁净煤技术内容：按照国务院1997年批准的《中国洁净煤技术九五计划和2010年发展规划》，中国洁净煤技术包含四个领域、十四项技术：1) 煤炭加工领域：选煤、型煤、水煤浆；煤炭加工是指在原煤投入使用之前，以物理方法为主对其进行加工，这是合理用煤的前提和减少燃煤污染的最经济的途径。

主要包括煤炭洗选、型煤、水煤浆制备。

常规的物理选煤可除去煤中的60％的灰分和约50％的黄铁矿硫。

煤炭经洗选可大大提高燃烧效率，大大减少污染物排放，入选亿吨原煤一般可减少燃煤排放的SO2，100～150万吨，成本仅为洗涤烟气脱硫的十分之一。

型煤是具有发展中国家特点的洁净煤技术，与烧散煤相比，可节煤20％～30％，减少黑烟排放80％～90％，颗粒物减少70％～90％，S0减少40％～60％；水煤浆是新型的煤，代油燃料，优质煤制成水煤浆其灰分小于8％，硫分小于1％，燃烧效率高，烟尘、S02、N O x等排放都低于燃油和散煤，一般1.8～2.1吨水煤浆可代替1吨重油。

洁净煤技术课件 第2章 煤及煤的特性rev

洁净煤技术课件 第2章 煤及煤的特性rev

• 3、 半暗煤
半暗煤是煤种中总体相对光泽较弱类型，其中镜 煤和亮煤的含量仅为25%-50%，其余为暗煤，也夹 杂丝炭。半暗煤硬度、韧度、密度都较大。
• 4、 暗淡煤
暗淡煤是煤层中总体相对光泽最弱的类型，其中 镜煤和亮煤含量小于25%，其余为暗煤，也夹少量丝 炭。暗淡煤呈块状构造，层理不明显，内生裂隙不发 育，煤质坚硬，韧性大，密度大。
• （2）硫化物类矿物
硫化物类矿物包括：黄铁矿、白铁矿等矿物。其 镜下特征：反光油浸镜下为强亮黄白色，突起很高， 轮廓清楚，表面不太平整。填充于裂隙及孔洞中。
• （3）碳酸盐类矿物
碳酸盐类矿物包括：方解石及菱铁矿等矿物。其 镜下特征：在反光干物镜下为灰色，中突起或低突起。 表面平整光滑，有内反射现象；多填充于有机组分的 细胞腔或小裂隙中；菱铁矿常呈结核状，球粒状集合 体。
• （2）煤中硫的危害
高硫煤用作燃料时，燃烧后产生的二氧化硫 气体，严重污染环境，造成公害。用高硫煤制半水煤 气时，由于煤气中硫化氢等含硫气体较多且不易脱净， 会使合成氨催化剂毒化而失效，影响操作和产品质量。 煤中的硫化铁硫能促进煤的氧化和自燃，对于煤的贮 存是不利的，同时也造成煤的灰分增加和热值下降等。 煤在炼焦时，约60%的硫进入焦炭，如果煤的硫分高， 将会影响钢铁质量，因为钢铁中如果含硫量超过 0.07%，会使其产生热脆性而无法轧制成材。
• 2、 氢元素在煤分子上的位置
影响氢含量的因素有以下几方面： • （1）煤化程度：随煤化程度的提高而呈下降趋势。 从低煤化度到中等煤化程度阶段，氢元素的含量变化 不十分明显，但在高变质的无烟煤阶段，氢元素的降 低较为明显而且均匀，从年轻无烟煤的4％下降到年 老无烟煤的2%左右。 • （2）煤岩组成： 在煤化程度相同的煤中，煤岩组成 中的氢含量：壳质组＞镜质组＞惰质组。 • （3）成因类型：腐泥煤＞腐植煤的氢含量。

洁净煤技术之活化原理介绍课件

洁净煤技术之活化原理介绍课件

03
优点：可以降低煤的灰分和 硫分，提高煤的品质
02
缺点：需要较高的活化温度 和压力，能耗较高
04
缺点：活化过程中可能产生 有害气体，需要严格控制
3
活化原理在洁净 煤技术中的应用
活化原理在煤炭加工过程中的应用
活化原理可以 提高煤炭的燃 烧效率，降低 污染排放
01
活化原理可以提 高煤炭的稳定性， 降低运输过程中 的损失
促进可持续 发展：洁净 煤技术可以 减少煤炭燃 烧产生的温 室气体排放， 促进可持续 发展。
010203Fra bibliotek04活化原理在洁净煤技术中的作用
提高煤炭燃烧效率：活化原理可以降低煤炭燃烧 过程中的有害物质排放，提高煤炭燃烧效率。
减少环境污染：活化原理可以减少煤炭燃烧过程 中产生的有害物质，降低对环境的污染。
2
减少环境污染：活化原理可以 减少煤炭燃烧过程中产生的有
害物质，降低环境污染。
3
提高煤炭产品质量：活化原理 可以提高煤炭产品的质量，满
足不同行业的需求。
4
促进煤炭工业的发展：活化原 理可以推动煤炭工业的技术进 步，提高煤炭工业的整体水平。
利用效率。
04 洁净煤技术是实现煤炭清洁高效利用的重要途径。
洁净煤技术的重要性
减少环境污 染：洁净煤 技术可以减 少煤炭燃烧 过程中产生 的有害物质， 降低对环境 的污染。
提高能源利 用效率：洁 净煤技术可 以提高煤炭 的燃烧效率， 降低能源消 耗，提高能 源利用效率。
保障能源安 全：洁净煤 技术可以提 高煤炭资源 的利用效率， 保障国家能 源安全。
03
02
活化原理可以 降低煤炭加工 过程中的能耗， 提高生产效率

洁净煤技术课件 第1章 绪论rev

洁净煤技术课件 第1章 绪论rev

从社会发展和客观需要出发，如何在煤炭加工、 燃烧、转化和污染控制等新技术上减少污染并提高 效率，已经成为世界各国亟待解决的重要问题。
1.2 洁净煤技术
一
洁净煤技术的概念与分类 中国洁净煤
二
三
世界主要经济体洁净煤发展战略
发展洁净煤技术的意义
四
一、洁净煤技术的概念与分类
洁净煤技术（CCT）：指煤炭从开发到利用的全过 程中，旨在减少污染排放和提高利用效率的加工、转 化、燃烧和污染控制等高新技术的总称； 它是使煤炭作为一种能源应达到最大限度潜能的利 用，而释放出的污染控制在最低水平，达到煤炭的清 洁利用的技术。 洁净煤技术由洁净开采技术、燃前加工与转化技术、 燃中处理及集成技术和燃后处理技术构成（表1-3）。
二、中国洁净煤
“中国洁净煤”的构想是以实现煤作为燃料的洁净 化为最终目的，在煤炭燃烧或利用之前对可能排放的 所有污染物（CO2除外）进行有效控制，即“中国洁 净煤”的核心是煤的燃烧或利用前的加工与转化。
选煤、水煤浆、型煤与动力配煤都属于煤炭加工技 术的范畴。
选煤是指煤炭经过加工方法去除成煤和开采时混 入的无机矿物杂质，脱除大部分灰分和硫分，对 不同质量的产品分别利用，对脱除的尾矿集中治 理。
日本把能源利用的3E作为能源政策的基础，即经 济性（Economy）、供应稳定性（Energy Security） 和环境适宜性（Environment）。 日本推行的Cool Gen计划，通过IGCC和CCS技术 实现燃煤发电的零排放。 日本将立足于实现环保清洁的燃煤发电技术，面向 亚洲乃至世界，进行技术的推广和普及。
4、俄罗斯煤炭产业的发展
自1954年起，前苏联就开始了煤制液体燃料的研究， 主要是Kansk-Achinsk盆地生产合成液体燃料。

洁净煤技术课件 第3章 煤炭分选rev

洁净煤技术课件 第3章 煤炭分选rev

（二）FX型风力摇床分选和FGX型干法选煤
• 在我国得到比较广泛应用的干法分选设备
是FX型风力摇床和FGX型干选机； • 这两种型号的干选机都是以空气做分选介 质的重力分选方法，在气流和机械振动的 共同作用下，使原煤在床面上按不同密度 分为轻、重产品。
二、煤炭的电磁选
（一）煤粉摩擦电选技术
微粉煤摩擦电选的原理： • 煤和矿物质颗粒在气流夹带作用下通过摩擦器， 颗粒与摩擦器壁及颗粒与颗粒之间相互碰撞摩擦 使得煤中的有机质和矿物质颗粒分别带上极性相 反的电荷； • 然后带电颗粒群被引入高压电场中，在电场力下， 有机质和矿物质颗粒因带电极性不同分别被吸引、 吸附到极性相反的极板上，从而实现两者的分离。
（二）煤炭磁选脱硫技术
பைடு நூலகம்
得到良好的磁选脱硫效果，必须做到以下两点： ①将煤细粉碎使得其中的硫化矿物质等充分解离； ②磁选前采用煤系矿物磁性强化技术以增大硫化矿物的比 磁化率。
第六节 选煤工艺流程
一
典型选煤工艺
二
空气重介质选煤工艺系统
一、典型选煤工艺
• 选煤厂对原煤的加工处理大致可分为原煤准备、分 选和产品处理三个作业。 • 准备作业是对原煤进行筛分、破碎、拣矸等环节，
各操作参数间互相联系，决定了跳汰机分选
床层的状态。
• 床层运动状态决定了矿粒按密度分层的效果。
• 实际操作中跳汰机入料性质波动要尽量小，
给料速度要均匀，宽度方向要均匀，原煤要
润湿。要根据所要求的松散度调风量，各风
室的风量由入料到排料依次减少。
• 风量、风压比筛下水更能影响松散度，增加
风量可以提高吸啜作用，而增加水量却减弱
一般常用的乳化器有机械搅拌器水喷射式乳化器超声波乳化器胶体磨乳化器经筛分后的650mm块状物料与加重质分别加入分选机中来自风包的具有一定速度的有压气体通过气体分布器均匀作用于加重质而发生流化作用在一定的工艺条件下形成具有一定密度的均匀稳定的气固两相流化床

洁净煤技术课件 第5章 型煤rev

洁净煤技术课件 第5章 型煤rev

第三节 型煤质量检测与影响因素
一、工业型煤质量的基本要求
1.要有足够的冷、热机械强度 这是工业型煤必须具有的最基本要求，也是型煤是否能代替块煤或焦 炭用于固定床炉型必须满足的首要条件。 一般评价型煤冷、热机械强度的方法有3种:①抗压强度;②跌落强度; ③耐磨强度。 2.要有足够的热稳定性 3.形状和大小与用途相适应 4.要有一定的耐潮、抗水性能 5.型煤水分应低
国外的型煤生产多采用无粘结剂高压成型工艺或热压成型工艺,原因 是所用原料多为变质程度较低的褐煤。我国煤炭的变质程度较深,宜采用 粘结剂低压成型,既可使成型工艺简单,也可降低生产成本。
型煤简述
一、形状与规格 型煤的形状和尺寸主要取决于它们应用的场合。用Couffinhal 压力机制成的型煤一般为立方形或砖形，重量为0.5~2.0kg，只用于 工业生产中。辊式压力机制成的型煤，通常大致呈卵形或枕形，重 16~80kg。家庭中的封闭式炉子和炊具所用的型煤，必需小到能方 便地将型煤通过加煤口加入炉子，但是也不能太小，以免其通过炉条 掉下去，或者在较深床层中对空气流动形成较大的阻力。工业型煤通 常所制成的形状为：球形、卵形、印笼形、棱柱形、中凹形、马赛克 形、长条形、圆柱和圆管形等；民用型煤的形状一般为：圆蜂窝煤形、 方形、球形等。
3.物料水分 物料中的水分在成型过程中的作用主要有： (1)适量水分的存在可以起润滑剂作用，降低成型系统的内 摩擦力，提高型煤的机械强度。若水分过多，粒子表面水层变厚， 则会影响粒子相互之间的充分密集，反而会降低型煤的机械强度。 此外，水分过多还会在型煤干燥时易产生裂纹，因而使型煤容易 发生碎裂； (2)如果采用亲水性粘结剂成型，适量水分会预先润湿粒子 表面，从而有利于粒子间相互粘结。如果水分过多，反而会使粘 结剂的效果变差。比较适宜的成型水分一般为10%～15%； (3)如果采用疏水性粘结剂成型，则水分会降低粘结剂的效 果，故此时一般控制物料的水分在4%以下。 总之，物料水分应根据实际情况灵活掌握，将其控制在一个 最佳范围内。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

无机硫脱硫原理（2）
❖ 问接作用：指微生物催化氧化黄铁矿生成硫酸根和Fe ，该 Fe 作为强氧化剂与金属硫化物反应，将黄铁矿硫氧化为硫酸根 或元素硫。这两种作用在实际过程中同时存在，共同使煤中的 黄铁矿氧化溶解，即将可燃硫转变为不可燃硫 ❖ 不可燃硫将不会对环境造成明显破坏，故此方法能在源头上 降低对自然的破坏
❖ 近20年来，我国经济持续高速发展，对能源的需求和消费迅 速增加，由此所引起的环境问题也越来越突出，在中国发展洁 净煤技术已经刻不容缓，洁净煤技术是中国能源的未来，也是 可持续发展战略的支柱。发展洁净煤技术，不仅有利于发展我 国煤炭资源优势、提高能源效率、加强环境保护，还有利于生 产洁净能源、减少和部分替代石油消费量、优化能源结构。
转换技术
❖ 即通过与其他提高燃料综合利用率的方法结合，达到提高产 热效率并且降低污染的方法 ❖ 主要有：煤气化循环发电、煤液化等方式 ❖ 煤液化（Coal liquefaction）：煤液化是把固体煤炭通过化学 加工过程，使其转化成为液体燃料、化工原料和产品的先进洁 净煤技术。
整体煤气化联合循环发电
洁净煤能源技术
❖ PBபைடு நூலகம்8013034 ❖ 盛思铭
❖ 主要介绍洁净煤能源技术 ❖ 着重讨论了洁净煤能源发展的必要及过程中的主要问题和发 展方向
CCT
❖ 我国是一个多煤、少油、少气的国家，未来能源发展 的政策仍是。煤为基础，多元发展”。提高煤炭利用率、 降低污染率，是我国能源工业发展的紧迫而现实的任务。 而完成这一任务，就需要大力发展洁净煤能源技术
有机硫脱硫原理
❖ 脱除有机硫的机理主要有两种：一是以硫代谢为目的的4一s途径； 二是以碳代谢为目的的kodama途径。要用微生物分解二苯并噻吩有两 条途径，一是通过分解煤的结构使二苯并噻吩溶于水，而不直接作用 于二苯并噻吩的S原子；二是只作用于二苯并噻吩的s原子，而不破环 煤的结构，使硫变成溶于水的硫酸盐。煤中有机硫多存在于煤的多环 结构中，它与碳、氢、氧等元素牢固的结合，因此采用微生物脱除有 机硫的方法(种类和机理)与脱除无机硫大不不同，工艺流程也很复杂。 目前还在试验阶段。（好复杂--！）
CCT
❖洁净煤技术（clean coal technology） 是指从煤炭开发到利用全过程中，旨在减少污染物排放和提高 利用效率的煤炭加工、转化、燃烧及污染控制等一系列新技术 的总称，是使煤作为一种能源应达到最大限度的潜能利用，而 将释放的污染控制在最低水平实现煤的高效、洁净利用的技术 体系。
CCT的特点
❖ 首先，洁净煤技术以高硫煤为原料。以一碳化学为基础，采 用多样化工艺，实现煤炭资源的优化配置、高效和清洁利用 ❖ 其次，洁净煤技术涉及物理学、化学、生物学、地质学等多 学科，化工、热工、环境等多技术，是一项多层次、多学科、 综合性很强的系统工程 ❖ 第三，洁净煤技术注重综合效益，实现了环境友好和经济发 展的双重效益，即“经济”和“环境”的双赢。
❖整体煤气化联合循环（IGCCIntegratedGasificationCombinedCycle）发电系统，是将煤气化技 术和高效的联合循环相结合的先进动力系统。它由两大部分组 成，即煤的气化与净化部分和燃气-蒸汽联合循环发电部分
煤液化
❖ 直接液化是在高温（400℃以上）、高压（10MPa以上）， 在催化剂和溶剂作用下使煤的分子进行裂解加氢，直接转化成 液体燃料，再进一步加工精制成汽油、柴油等燃料油，又称加 氢液化。 ❖ 煤的间接液化技术是先将煤全部气化成合成气，然后以煤基 合成气（CO和氢气）为原料，在一定温度和压力下，将其催 化合成为烃类燃料油及化工原料和产品的工艺，包括煤炭气化 制取合成气、气体净化与交换、催化合成烃类产品以及产品分 离和改制加工等过程。
燃烧过程中的处理方法
❖ 主要有：低污染燃烧，燃烧中固硫，流床化燃烧，涡旋燃烧 ❖ 关于涡旋燃烧：涡旋燃烧，特别是强涡旋燃烧对实现煤粉的 稳定燃烧及高效率高强度和低污染燃烧具有重要意义。通过已 建立的数学模型来计算并预测燃烧过程及降低燃烧过程中的污 染。
燃烧后处理
❖ 主要方法为烟气净化及灰渣处理 ❖ 烟气净化：烟气除尘、脱硫和脱氮氧化物等措施。使排放的 烟气中这些污染物含量达到有关标准要求。主要方法：干发烟 气脱硫、半干法烟气脱硫、湿法烟气脱硫。主要区别为对排出 粉尘的湿度处理上。 ❖ 灰渣处理：对火电厂的灰渣收集、运送、储存、综合利用。
高硫煤
❖ 煤层在地质形成过程中含有大量的硫化物成分，在使用的时 候硫化物分解挥发出大量污染环境的硫化氢，必须经过工业化 处理才能利用，所以在作为工业原料的时候，把高硫煤划分为 劣质煤。
处理方法
❖ 分别有常规选煤，高效物理脱硫，化学选煤，微生物脱硫四 种。 ❖ 我认为最有发展潜力的是微生物脱硫技术，所以着重介绍下 这种技术
❖ IGCC技术把高效的燃气-蒸汽联合循环发电系统与洁净的煤 气化技术结合起来，既有高发电效率，又有极好的环保性能， 是一种有发展前景的洁净煤发电技术。在目前技术水平下， IGCC发电的净效率可达43%～45％，今后可望达到更高。而污 染物的排放量仅为常规燃煤电站的1/10，脱硫效率可达99%， 二氧化硫排放在25mg／Nm3左右。（目前国家二氧化硫为 1200mg／Nm3），氮氧化物排放只有常规电站的15%--20%， 耗水只有常规电站的1/2-1/3，利于环境保护。
微生物脱硫
❖ 煤中无机硫占绝大多数，有机硫不足0.5% ❖ 有机硫主要来源于煤原始植物的蛋白质，有硫醇、硫醚、杂 环硫等，无机硫包括硫酸盐、硫化物、元素硫等 ❖ 只有硫酸盐硫为不可燃硫 ❖ 脱硫微生物有：各种杆菌，XX杆菌、XX杆菌等等，不一而 足
无机硫脱硫原理（1）
❖ 黄铁矿在潮湿富含氧气地环境中，能够自发而缓慢的氧化为 硫酸根和二价Fe ，并放出热量；当环境中存在某些嗜酸的硫杆 菌时，此反应速率将大大加快。分为直接作用和间接作用。 ❖ 直接作用：指黄铁矿作为微生物的能源物质，即微生物在使 煤中黄铁矿发生降解生成高价铁离子和硫酸根的同时，利用释 放的能量进行新陈代谢
