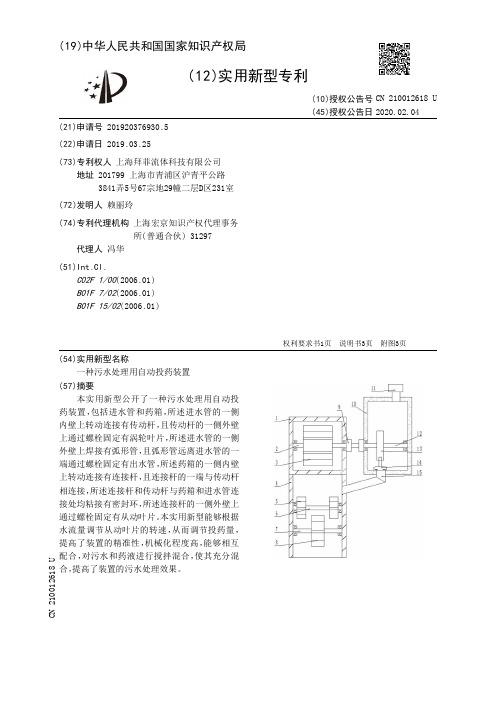

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376930.5(22)申请日 2019.03.25(73)专利权人 上海拜菲流体科技有限公司地址 201799 上海市青浦区沪青平公路3841弄5号67宗地29幢二层D区231室(72)发明人 赖丽玲 (74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 冯华(51)Int.Cl.C02F 1/00(2006.01)B01F 7/02(2006.01)B01F 15/02(2006.01)(54)实用新型名称一种污水处理用自动投药装置(57)摘要本实用新型公开了一种污水处理用自动投药装置，包括进水管和药箱，所述进水管的一侧内壁上转动连接有传动杆，且传动杆的一侧外壁上通过螺栓固定有涡轮叶片，所述进水管的一侧外壁上焊接有弧形管，且弧形管远离进水管的一端通过螺栓固定有出水管，所述药箱的一侧内壁上转动连接有连接杆，且连接杆的一端与传动杆相连接，所述连接杆和传动杆与药箱和进水管连接处均粘接有密封环，所述连接杆的一侧外壁上通过螺栓固定有从动叶片。
本实用新型能够根据水流量调节从动叶片的转速，从而调节投药量，提高了装置的精准性，机械化程度高，能够相互配合，对污水和药液进行搅拌混合，使其充分混合，提高了装置的污水处理效果。
权利要求书1页 说明书3页 附图3页CN 210012618 U 2020.02.04C N 210012618U权 利 要 求 书1/1页CN 210012618 U1.一种污水处理用自动投药装置，包括进水管（1）和药箱（10），其特征在于，所述进水管（1）的一侧内壁上转动连接有传动杆（2），且传动杆（2）的一侧外壁上通过螺栓固定有涡轮叶片（3），所述进水管（1）的一侧外壁上焊接有弧形管，且弧形管远离进水管（1）的一端通过螺栓固定有出水管（4），所述药箱（10）的一侧内壁上转动连接有连接杆（12），且连接杆（12）的一端与传动杆（2）相连接，所述连接杆（12）和传动杆（2）与药箱（10）和进水管（1）连接处均粘接有密封环（9），所述连接杆（12）的一侧外壁上通过螺栓固定有从动叶片（13），所述药箱（10）的顶部焊接有加药管（11）。

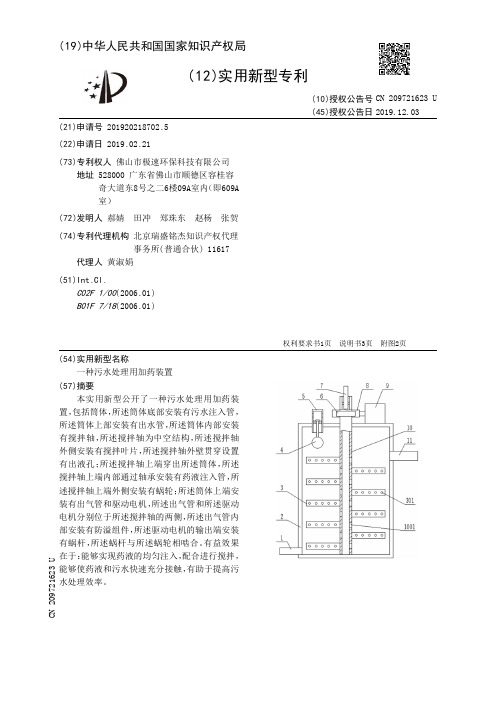

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218702.5(22)申请日 2019.02.21(73)专利权人 佛山市极速环保科技有限公司地址 528000 广东省佛山市顺德区容桂容奇大道东8号之二6楼09A室内（即609A室）(72)发明人 郝婧 田冲 郑珠东 赵杨 张贺 (74)专利代理机构 北京瑞盛铭杰知识产权代理事务所(普通合伙) 11617代理人 黄淑娟(51)Int.Cl.C02F 1/00(2006.01)B01F 7/18(2006.01)(54)实用新型名称一种污水处理用加药装置(57)摘要本实用新型公开了一种污水处理用加药装置，包括筒体，所述筒体底部安装有污水注入管，所述筒体上部安装有出水管，所述筒体内部安装有搅拌轴，所述搅拌轴为中空结构，所述搅拌轴外侧安装有搅拌叶片，所述搅拌轴外壁贯穿设置有出液孔；所述搅拌轴上端穿出所述筒体，所述搅拌轴上端内部通过轴承安装有药液注入管，所述搅拌轴上端外侧安装有蜗轮；所述筒体上端安装有出气管和驱动电机，所述出气管和所述驱动电机分别位于所述搅拌轴的两侧，所述出气管内部安装有防溢组件，所述驱动电机的输出端安装有蜗杆，所述蜗杆与所述蜗轮相啮合。
有益效果在于：能够实现药液的均匀注入，配合进行搅拌，能够使药液和污水快速充分接触，有助于提高污水处理效率。
权利要求书1页 说明书3页 附图2页CN 209721623 U 2019.12.03C N 209721623U权 利 要 求 书1/1页CN 209721623 U1.一种污水处理用加药装置，其特征在于：包括筒体(2)，所述筒体(2)底部安装有污水注入管(1)，所述筒体(2)上部安装有出水管(11)，所述筒体(2)内部通过轴承安装有搅拌轴(10)，所述搅拌轴(10)为中空结构，所述搅拌轴(10)外侧安装有搅拌叶片(3)，所述搅拌轴(10)外壁贯穿设置有出液孔(1001)，所述出液孔(1001)与所述搅拌叶片(3)交错分布；所述搅拌轴(10)上端穿出所述筒体(2)，所述搅拌轴(10)上端内部通过轴承安装有药液注入管(7)，所述搅拌轴(10)上端外侧安装有蜗轮(6)；所述筒体(2)上端安装有出气管(5)和驱动电机(9)，所述出气管(5)和所述驱动电机(9)分别位于所述搅拌轴(10)的两侧，所述出气管(5)与所述筒体(2)相连通，所述出气管(5)内部安装有防溢组件(4)；所述驱动电机(9)的输出端安装有蜗杆(8)，所述蜗杆(8)与所述蜗轮(6)相啮合。
![一种污水处理用药剂喷洒装置[实用新型专利]](https://img.taocdn.com/s1/m/d3939aa9be1e650e53ea997e.png)
专利名称：一种污水处理用药剂喷洒装置专利类型：实用新型专利
发明人：兰淑平,张婷婷,龚宗军
申请号：CN201822256298.9
申请日：20181229
公开号：CN210187456U
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种污水处理用药剂喷洒装置，包括箱体和套管，所述套管的左侧开设有长槽，所述箱体右侧的顶部固定连接有长管，所述长管的右端延伸至长槽的内腔，套管的右侧固定连接有短管，短管的顶部和右侧均连通有喷头，箱体右侧的顶部且位于长管的底部固定连接有第一电动伸缩杆，第一电动伸缩杆远离箱体的一端与短管的底部固定连接。
本实用新型通过箱体、套管、长槽、长管、短管、喷头、第一电动伸缩杆、水泵箱、水泵、伸缩管、电机箱、电机、第一齿轮、转杆、第二齿轮和搅拌叶的配合使用，解决了现有的喷洒装置结构比较单一，还需使用者对药剂进行人工搅拌，浪费了大量的时间，降低了工作效率的问题。
申请人：兰淑平
地址：030006 山西省太原市综改示范区太原学府园区平阳路139号晋润国际B座20层
国籍：CN
更多信息请下载全文后查看。
![污水处理剂喷洒装置[实用新型专利]](https://img.taocdn.com/s1/m/e214cc48571252d380eb6294dd88d0d232d43c4e.png)
专利名称：污水处理剂喷洒装置专利类型：实用新型专利
发明人：吴风艺
申请号：CN202122046767.6申请日：20210827
公开号：CN216403871U
公开日：
20220429
专利内容由知识产权出版社提供
摘要：本实用新型属于污水处理技术领域，具体公开了污水处理剂喷洒装置，包括：移动架，滑动在处理池的顶部并用于调节药剂的喷洒位置；喷头，固设在所述移动架的下端面并用于喷洒药剂；其中，所述喷头的背部固定连接有用于调节所述喷头位置的固定板，所述移动架的中间位置处开设有通槽，所述通槽的内部滑动连接有用于调节所述固定板位置的调节板；可以在喷洒处理剂的过程中根据调节喷头的倾斜角度来调节处理剂的喷洒位置，以此来改变处理剂的喷洒轨迹，让处理剂的喷洒更加均匀，避免了将药剂直接投放在污水中而导致处理剂在污水的局部位置慢慢扩散的现象发生，加快了处理剂与污水的混合速度，提高了污水处理的效率。
申请人：昆明海玺环保科技有限公司
地址：650000 云南省昆明市西山区恒大云报华府E-2办公楼A-917号
国籍：CN
代理机构：北京卓岚智财知识产权代理事务所(特殊普通合伙)
代理人：李景辉
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233003.8(22)申请日 2019.02.25(73)专利权人 江苏永威环保技术研究院有限公司地址 210000 江苏省南京市建邺区贤坤路1号科创中心3楼374室(72)发明人 许大为 (74)专利代理机构 连云港联创专利代理事务所(特殊普通合伙) 32330代理人 刘刚(51)Int.Cl.B01F 7/18(2006.01)B01F 3/20(2006.01)C02F 1/00(2006.01)(54)实用新型名称一种河湖治理用药剂喷洒装置(57)摘要本实用新型公开了一种河湖治理用药剂喷洒装置，包括底座，所述底座的上表面固定连接有搅拌罐，所述搅拌罐的上表面依次固定连接有进水管、驱动电机和加药管，所述驱动电机的输出端转动连接有搅拌轴，所述搅拌轴的两侧外壁均固定连接有搅拌叶，所述搅拌罐的一侧外壁固定连接有第一连接管，所述第一连接管远离搅拌罐的一端固定连接有加压泵，所述加压泵远离搅拌罐的一侧外壁固定连接有第二连接管，所述第二连接管远离加压泵的一端固定连接有连通管，所述连通管的下表面固定连接有喷头，所述进水管的上表面设有托板。
本实用新型设计简单，操作方便，不会使得粉末药发生沉淀，混合较为均匀，并且还不会使得水中的杂质堵塞管道。
权利要求书1页 说明书2页 附图1页CN 209810008 U 2019.12.20C N 209810008U权 利 要 求 书1/1页CN 209810008 U1.一种河湖治理用药剂喷洒装置，包括底座(1)，其特征在于，所述底座(1)的上表面固定连接有搅拌罐(2)，所述搅拌罐(2)的上表面依次固定连接有进水管(3)、驱动电机(4)和加药管(5)，所述驱动电机(4)的输出端转动连接有搅拌轴(6)，所述搅拌轴(6)的两侧外壁均固定连接有搅拌叶(7)，所述搅拌罐(2)的一侧外壁固定连接有第一连接管(8)，所述第一连接管(8)远离搅拌罐(2)的一端固定连接有加压泵(9)，所述加压泵(9)远离搅拌罐(2)的一侧外壁固定连接有第二连接管(10)，所述第二连接管(10)远离加压泵(9)的一端固定连接有连通管(11)，所述连通管(11)的下表面固定连接有喷头(12)，所述进水管(3)的上表面设有托板(13)，所述托板(13)的下表面固定连接有进液管(14)，所述进液管(14)的内部固定连接有过滤网(15)，所述进液管(14)的两侧外壁均固定连接有两个导向块(16)，两个所述导向块(16)的内部滑动套接有导向杆(17)。
污水处理池进水管上的喷药结构
专利技术说明书
四川省翰克环保设备有限公司
1、摘要
本实用新型涉及污水处理技术领域，公开一种污水处理池进水管上的喷药结构，包括安装在进水管上的喷药管，所述喷药管延伸进所述进水管内，所述喷药管的轴线与所述进水管的轴线之间的夹角为钝角、且向所述进水管内水流方向倾斜。
本实用新型结构简单，安装方便快捷，能够有效保证污水与药的混合程度、且混合均匀，保证后续的污水处理效果。
2、专利要求书
1、污水处理池进水管上的喷药结构，其特征在于：包括安装在进水管（1）上的喷药管（2），所述喷药管（2）延伸进所述进水管（1）内，所述喷药管（2）的轴线与所述进水管（1）的轴线之间的夹角为钝角、且向所述进水管（1）内水流方向倾斜。
2、根据权利要求1所述的污水处理池进水管上的喷药结构，其特征在于：所述喷药管（2）位于所述进水管（1）内的端部具有喷头（3），所述喷头（3）上具有若干喷药孔（4）。
3、根据权利要求2所述的污水处理池进水管上的喷药结构，其特征在于：所述喷头（3）与所述喷药管（2）螺纹连接。
4、根据权利要求3所述的污水处理池进水管上的喷药结构，其特征在于：所述喷头（3）的最大外径不大于所述喷药管（2）的外径，所述喷药管（2）的端部具内螺纹，所述喷头（3）具有一个连接部（5），连接部（5）具有外螺纹，外螺纹与内螺纹实现两者之间的螺纹连接。
5、根据权利要求1所述的污水处理池进水管上的喷药结构，其特征在于：所述喷药管（2）的轴线与所述进水管（1）的轴线之间的夹角为135°。
6、根据权利要求1所述的污水处理池进水管上的喷药结构，其特征在于：所述进水管（1）包括管道混合器（6），所述管道混合器（6）通过法兰（7）与所述进水管（1）的前后段固定连接，所述喷药管（2）安装于所述管道混合器（6）上、且位于管道混合器（6）的前端。
7、根据权利要求1所述的污水处理池进水管上的喷药结构，其特征在于：所述喷药管（2）位于所述进水管（1）的底部。
8、根据权利要求1至7任一项所述的污水处理池进水管上的喷药结构，其特征在于：所述喷药管（2）的外表面具有外螺纹，相对应地，所述进水管（1）上具有螺纹孔，所述喷药管（2）旋进所述螺纹孔内，实现喷药管（2）与进水管（1）的固定连接。
9、根据权利要求1至7任一项所述的污水处理池进水管上的喷药结构，其特征在于：所述进水管（1）上具有安装孔，所述喷药管（2）穿过所述安装孔，并通过焊接密封连接。
污水处理池进水管上的喷药结构
一、技术领域
本实用新型涉及污水处理技术领域，特别涉及污水处理池进水管上的喷药结构。
二、背景技术
一体化污水处理设备集调节池、厌氧池、缺氧池、曝气池、膜池、消毒池于一体，将整个工艺流程中的多道工序合在一个装置内完成，具有体积小、运输方便，建设周期短的特点，广泛应用在生活污水和工业污水中。
污水在进入整个处理设备前，需要往污水中加药，现有的加药形式往往出现污水与药混合程度不够、混合不均匀，导致后续的污水处理效果不能达到标准。
三、实用新型内容
本实用新型的发明目的在于：针对上述存在的问题，提供一种污水处理池进水管上的喷药结构，结构简单，安装方便快捷，能够有效保证污水与药的混合程度、且混合均匀，保证后续的污水处理效果。
本实用新型采用的技术方案是这样的：污水处理池进水管上的喷药结构，包括安装在进水管上的喷药管，所述喷药管延伸进所述进水管内，所述喷药管的轴线与所述进水管的轴线之间的夹角为钝角、且向所述进水管内水流方向倾斜；如此设置，使得喷药可与水流方向逆向接触，使得喷药与污水混合程度更好、更加均匀。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷药管位于所述进水管内的端部具有喷头，所述喷头上具有若干喷药孔；如此设置，保证喷药扩散更加均匀，进一步提升喷药与污水的混合程度。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷头与所述喷药管螺纹连接；如此设置，方便喷头与喷药管的连接。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷头的最大外径不大于所述喷药管的外径，所述喷药管的端部具内螺纹，所述喷头具有一个连接部，连接部具有外螺纹，外螺纹与内螺纹实现两者之间的螺纹连接；如此设置，方便带喷头的喷药管延伸安装进进水管内。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷药管的轴线与所述进水管的轴线之间的夹角为135°。
本实用新型所述的污水处理池进水管上的喷药结构，所述进水管包括管道混合器，所述管道混合器通过法兰与所述进水管的前后段固定连接，所述喷药管安装于所述管道混合器上、且位于管道混合器的前端；如此设置，进一步提升了喷药与污水的混合程度。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷药管位于所述进水管的底部；如此设置，喷药从底部喷入污水中，可对污水形成一定的搅动，提升混合程度。
本实用新型所述的污水处理池进水管上的喷药结构，所述喷药管的外表面具有外螺纹，相对应地，所述进水管上具有螺纹孔，所述喷药管旋进所述螺纹孔内，实现喷药管与进水管的固定连接；如此设置，使得喷药管可方便快捷地安装至进水管上。
本实用新型所述的污水处理池进水管上的喷药结构，所述进水管上具有安装孔，所述喷药管穿过所述安装孔，并通过焊接密封连接；如此设置，使得喷药管可稳固地安装于进水管上。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：本实用新型结构简单，安装方便快捷，能够有效保证污水与药的混合程度、且混合均匀，保证后续的污水处理效果。
四、附图说明
图1是本实用新型实施例1的示意图；
图2是本实用新型中喷头的俯视图；
图3是本实用新型中喷头的侧视图；
图4是本实用新型实施例2的示意图。
图中标记：1为进水管，2为喷药管，3为喷头，4为喷药孔，5为连接部，
6为管道混合器，7为法兰。
五、具体实施方式
下面结合附图，对本实用新型作详细的说明。
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。
应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
实施例1
如图1至3所示，污水处理池进水管上的喷药结构，包括安装在进水管1上的喷药管2，喷药管2外接喷药装置（图中未示出），喷药管2位于进水管1的底部，喷药管2延伸进进水管1内，喷药管2的轴线与进水管1的轴线之间的夹角为钝角、且向进水管1内水流方向倾斜，具体地，喷药管2的轴线与进水管1的轴线之间的夹角为135°，喷药管2位于进水管1内的端部具有喷头3，喷头3上具有若干喷药孔4，具体将喷药孔4开设在喷头3的端面上，喷头3与喷药管2螺纹连接。
进一步地，喷头3的最大外径不大于喷药管2的外径，喷药管2的端部具内螺纹，喷头3具有一个连接部5，连接部5具有外螺纹，外螺纹与内螺纹实现两者之间的螺纹连接。
实施例2
如图4所示，在实施例1的基础上，进水管1包括管道混合器6，管道混合器6通过法兰7与进水管1的前后段固定连接，喷药管2安装于管道混合器6上、且位于管道混合器6的前端，喷药管2安装于管道混合器6底端。
实施例3
在实施例2的基础上，喷药管2的外表面具有外螺纹，相对应地，进水管1上具有螺纹孔（图中未示出），管道混合器6属于进水管1的一部分，具体将螺纹孔开设于管道混合器6上，喷药管2旋进螺纹孔内，实现喷药管2与进水管1之间的密封固定连接。
实施例4
在实施例2的基础上，进水管1上具有安装孔（图中未示出），管道混合器6属于进水管1的一部分，具体将螺纹孔开设于管道混合器6上，喷药管2穿
过安装孔，并通过焊接密封连接。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
六、污水处理池进水管上的喷药结构专利技术说明书只作为参考使用，不具备商业价值。
图1
图2
图3
图4。
