污水处理厂设计重难点分析及应对措施1.总则在污水处理项目不断建设的过程中, 污水处理设计水平也在不断的提高, 而且, 在工艺和技术方面也得到了很大的发展。
但在进行污水处理项目建设的时候, 由于设计周期是比较短的, 同时, 在进行实践操作、运行管理过程中出现了很多的问题。
为了更好的提高污水处理工艺水平, 要对以前的设计经验进行总结, 对污水处理厂的回馈资料进行总结, 这样才能更好的发现问题及解决问题。
1.1.设计重难点分析污水处理厂能否长期稳定达标排放, 取决于工艺设计是否合理, 针对废水性质特点、处理规模、排放标准、结构形式、工艺选择、设备选型及地质情况进行重难点分析, 设计重点难点详见下表：污水处理厂设计重难点分析表1.2.设计重难点的应对措施1.2.1 污水性质1.现场调研设计时必须现场做详细调查, 深入了解污水处理站纳污范围内污水排放情况并取样做化验分析, 同时还要了解纳污范围内远期发展情况, 是否会引进排污的工业企业, 确保设计进水水质的准确性。
比较广元市相类似污水处理厂的进水水质情况。
2.确保水质达标根据水质分析, 本项目关键指标有TN和TP。
增加深度处理工艺, 确保TN和TP稳定达标。
1.2.2 污水处理规模城市污水处理厂建设规模的计算首先需要确定污水处理厂的服务区域范围和污水处理厂的设计年限, 再根据其服务区域的服务面积、服务人口和用水量标准等有关资料预测用水量, 再根据排放系数确定污水量。
参照《城市给水工程规划规范》（GB50282-98）、《城市排水工程规划规范》（GB50138-2000）, 城市用水量预测通常是根据城市单位人口综合用水量指标预测法和城市建设用地综合用水量指标预测法两种预测方法综合确定。
1.2.3 污水排放标准根据《广元市市域城镇体系规划和广元市城市总体规划》, 宝昭污水处理厂出水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准, 处理出水部分排入再生水处理厂进行深度处理回用, 部分排入嘉陵江。
复杂组合水池的结构设计问题分析发布时间：2023-01-15T03:49:00.612Z 来源：《建筑实践》2022年9月18期作者：洑旭江[导读] 复杂组合水池在我国污水处理厂中越来越常见，相比传统水厂能够解决土地资源不足的局面洑旭江(南京市市政设计研究院有限责任公司江苏南京 210008)摘要：复杂组合水池在我国污水处理厂中越来越常见，相比传统水厂能够解决土地资源不足的局面。
而复杂组合水池在结构设计中存在较大的难度，作为结构设计的一个分支，复杂组合水池对市政结构工程师提出了较高的要求。
本文以实际工程为例，分析了复杂组合水池在结构设计中的难点以及水池结构的计算方法，对于类似的组合水池有一定的参考价值。
关键词：复杂组合水池；温度应力；结构设计目前，我国传统污水处理厂普遍存在建设成本高、土地利用率低、工艺流程不紧凑等一系列的问题，进而对污水处理厂自身发展经营造成一定的影响，为了有效解决上述问题，复杂组合水池的应用目前越来越广泛，组合水池能够很好地解决污水处理厂占地面积大的问题，而且工艺流程更加紧凑，具有非常好的应用效果，因而被大量新建的污水处理厂选用。
但复杂组合水池对结构设计却提出了一定的挑战。
一、选用工程案例概述本文选用的案例为某污水处理厂的组合生化池，主要由生化池、水解酸化池及应急调节池组成。
生化池和水解酸化池采用双壁板方案，中间设置连接渠对接，水解酸化池下方为应急调节池，该复杂组合水池整体长度为92.03m，宽度为47.1m，生化池部分地面以下3.3m，地面以上4.5m，右侧应急调节池为全地下，埋深6.25m，上部为水解酸化池，地面以上的部分为4.7m。
该复杂组合水池将3个大的池体合为一体，且其中水解酸化池和应急调节池为叠池，具有很强的代表性。
考虑到生化池部分和右侧叠池埋深有差异，且该组合池长度超过90m，故将生化池和右侧叠池分开设置双壁板。
设置完双壁板后左侧生化池长宽两个方向均为超长水池，沿着长度方向设置一条伸缩缝及两条后浇加强带。
污水处理厂常见构筑物结构分析设计污水处理厂是为了处理城市生活污水而建的设施，其中包括了各种各样的构筑物和设备。
这些构筑物和设备在污水处理过程中发挥着重要的作用，因此它们的设计和结构需要经过仔细的分析和设计。
本文将从常见的构筑物入手，对污水处理厂的结构进行分析和设计。
一、格栅室格栅室是污水处理厂的最前端处理设施，其主要作用是将生活污水中的大颗粒物质和固体杂质拦截下来，以保护后续处理设备不被堵塞或损坏。
在格栅室的设计中，考虑到其需要频繁清理和维护的特点，结构应该简单、易于操作和维护。
格栅室的排水系统也需要考虑排水流速和排水能力，以确保不会发生积水或渗漏现象。
二、混合液池混合液池是用来混合污水和加入的化学药剂的设施，以促进污水中有机物质的降解和分解。
在设计混合液池时，需要考虑到混合液池的尺寸和形状对混合效果的影响，以及混合液池内的搅拌设备和通气设备的位置和数量。
混合液池的结构也需要考虑到其承压和耐腐蚀的特点，以确保设施的稳定性和长期使用。
三、好氧池和厌氧池好氧池和厌氧池是污水处理厂中用于生物处理的重要设施，其结构设计需要充分考虑到微生物的生长和代谢条件。
在设计好氧池和厌氧池时，需要考虑到氧气和有机物质的传质和反应过程，以确保污水中的有机物质能够被充分降解。
好氧池和厌氧池的结构也需要考虑到对微生物的保护和生长条件的提供，以确保处理效果和设施的稳定运行。
四、沉淀池沉淀池是用来沉淀和分离污水中的固体颗粒物质和生物淤泥的设施，其结构设计需要考虑到沉淀效果和沉淀速度的影响因素。
在设计沉淀池时，需要考虑到污水中固体颗粒物质的密度和粒径，以及污水中生物淤泥的浓度和沉降速度。
沉淀池的结构也需要考虑到去除沉淀物和淤泥的便利性和效果，以确保设施的稳定运行和长期使用。
五、气浮池气浮池是用来去除污水中的浮游物质和悬浮物质的设施，其结构设计需要考虑到气浮效果和气浮效率的影响因素。
在设计气浮池时，需要考虑到气浮气泡的尺寸和数量对浮游物质和悬浮物质的吸附和上浮效果，以及气浮池内的搅拌设备和排放口的设计。
污水处理厂水池结构设计要点摘要：工业化以及城市化的发展给城市环境带来影响，从而形成了一定的污染，目前城市水污染相对比较严重，给人们日常生活以及工作都带来极大的影响。
目前城市污水处理的问题已经受到大家重点关注，这也使得城市管理部门将污水处理问题放在比较重要的位置，城市的污水处理需要污水处理厂进行处理才能进行排放，为此污水处理厂的水池结构设计是当前的重点，应该科学的做好设计工作。
本文围绕当前污水处理厂水池结构展开论述，以供参考。
关键词：污水处理；水池结构；设计要点引言：目前我国城市内部的污水处理已经是城市发展面临的主要问题，污水的形成比较复杂，而且现代发展下污水中含有的化学元素过多，在处理时具有一定的难度，从而形成较高的处理成本。
城市污水一般都是通过处理厂水池进行处理，其整体结构的要点设计十分重要，应该做好细节方面的改善，从而提高水池的处理效率。
不过目前来看，我国污水处理厂水池结构的形成还暴露一定的问题，需要进一步做好改善和整合。
1.水池结构设计要点分析1.1结构设计应满足相关规范对于市政污水处理厂而言，在进行水池结构的构建中需要做好相应的检查工作，确保其整体强度，相关工程需要根据区域情况、水文地质以及荷载条件进行分析，同时还要确保其数据具有一定的准确性和稳定性。
在针对水池结构设计的过程中需要做好细节方面的验算，针对宽度和荷载等数据获取，如果截面轴心受到拉力影响时，需要对其抗裂度进行计算，从而确保水池结构不会因为荷载形成破坏，以免出现弯曲等现象。
在具体开展的过程中需要对其抗裂度进行验算，从而降低裂缝出现的问题。
1.2做好截面设计工作强度设计的安全系数包括以下几点：（1）池壁强度设计附加安全系数，一般情况下池壁的荷载都是由土压和水压形成，技术人员需要根据满水的条件对其进行水压，一般水容量相对不高。
通过相应的数据可以发现池壁荷载的取值一般比较高，而且安全系数在0.9时相对比较理想，能够满足当前设计的各项要求。

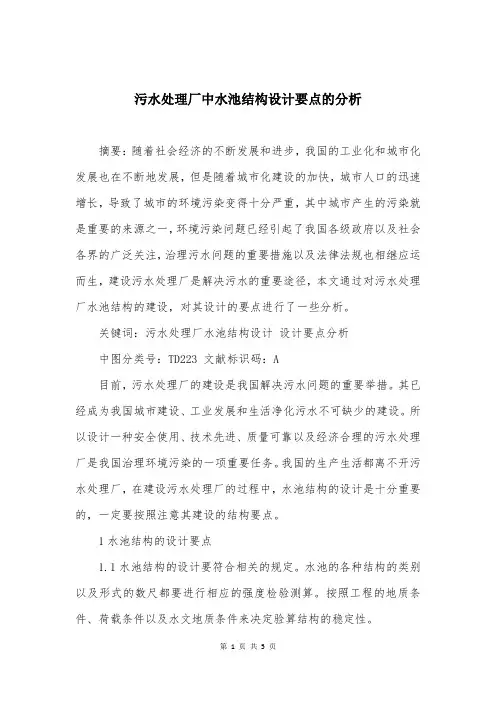

污水处理厂中水池结构设计要点的分析摘要：随着社会经济的不断发展和进步，我国的工业化和城市化发展也在不断地发展，但是随着城市化建设的加快，城市人口的迅速增长，导致了城市的环境污染变得十分严重，其中城市产生的污染就是重要的来源之一，环境污染问题已经引起了我国各级政府以及社会各界的广泛关注，治理污水问题的重要措施以及法律法规也相继应运而生，建设污水处理厂是解决污水的重要途径，本文通过对污水处理厂水池结构的建设，对其设计的要点进行了一些分析。
关键词：污水处理厂水池结构设计设计要点分析中图分类号：TD223 文献标识码：A目前，污水处理厂的建设是我国解决污水问题的重要举措。
其已经成为我国城市建设、工业发展和生活净化污水不可缺少的建设。
所以设计一种安全使用、技术先进、质量可靠以及经济合理的污水处理厂是我国治理环境污染的一项重要任务。
我国的生产生活都离不开污水处理厂，在建设污水处理厂的过程中，水池结构的设计是十分重要的，一定要按照注意其建设的结构要点。
1水池结构的设计要点1.1水池结构的设计要符合相关的规定。
水池的各种结构的类别以及形式的数尺都要进行相应的强度检验测算。
按照工程的地质条件、荷载条件以及水文地质条件来决定验算结构的稳定性。
1.2荷载和荷载的组合。
水池结构的荷载主要包含水压、土压力、地下水压力以及湿度和温度荷载；荷载组合包括水压加自重、水压加自重加冬季温差、水压加自重加湿差以及土压加自重。
1.3截面设计的关键点。
设计强度的安全系数。
其主要包括水池顶盖设计强度的附加安全系数、池壁设计强度的附加安全系数以及底板设计强度的安全系数；水池截面产生的裂缝；配筋的构造；经济配筋率。
2防渗漏设计存在的问题污水处理厂的水池结构通常是由钢筋混凝土构成的。
如果在水池结构设计中单纯地追求混凝土结构的抗渗透等级和抗压强度，就必须要提高混凝土的强度以及水泥用量的增加，这样就会导致水化热的增加以及混凝土变形的增大，两者的增加就会引起混凝土的变形程度增大，这样就会产生混凝土产生裂缝，使水池的抗渗性能遭到破坏；在设计变形缝的过程中，如果不根据规范来设计水池结构的变形缝，当外界条件发生改变的时候，其结构就难以适应变形的需要，这样就引起了裂缝的产生；在对水池结构进行配筋设计的时候，如果没有按照圆形水池或者矩形水池分别地进行构造配筋，这样就会形成贯穿裂缝；在结构设计的过程中选取了最不适合的荷载组合，水池的结构将会出现裂缝甚至造成结构破坏；在水池结构设计中，如果预埋件设计的不合理就会导致难以捣实混凝土，这样在预埋构件和混凝土之间出现裂缝；在水池结构设计中对水池墙壁混凝土的收缩变形的约束被忽略，水池还处在坚硬的基础上，在外界的条件发生变化的时候，水池壁的混凝土结构就会发生严重变形，与此同时坚硬的基础对池壁混凝土结构的变形产生束缚，混凝土的抗拉强度就不能承受其产生的应力，这样在应力最强的位置就会出现裂缝。

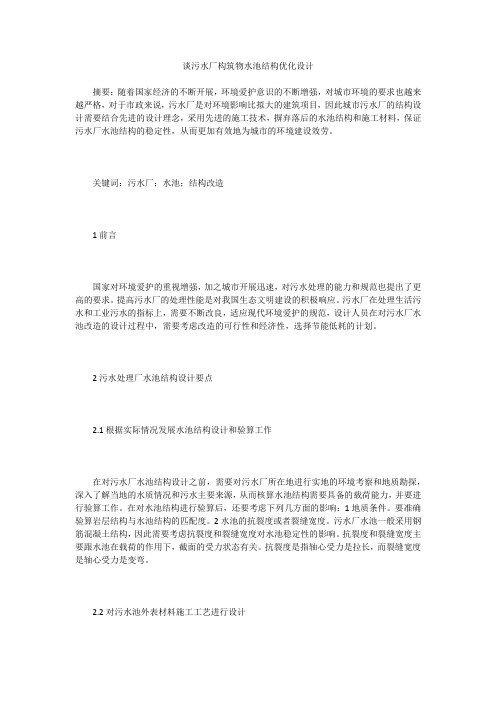

谈污水厂构筑物水池结构优化设计摘要：随着国家经济的不断开展，环境爱护意识的不断增强，对城市环境的要求也越来越严格，对于市政来说，污水厂是对环境影响比拟大的建筑项目，因此城市污水厂的结构设计需要结合先进的设计理念，采用先进的施工技术，摒弃落后的水池结构和施工材料，保证污水厂水池结构的稳定性，从而更加有效地为城市的环境建设效劳。
关键词：污水厂；水池；结构改造1前言国家对环境爱护的重视增强，加之城市开展迅速，对污水处理的能力和规范也提出了更高的要求。
提高污水厂的处理性能是对我国生态文明建设的积极响应。
污水厂在处理生活污水和工业污水的指标上，需要不断改良，适应现代环境爱护的规范，设计人员在对污水厂水池改造的设计过程中，需要考虑改造的可行性和经济性，选择节能低耗的计划。
2污水处理厂水池结构设计要点2.1根据实际情况发展水池结构设计和验算工作在对污水厂水池结构设计之前，需要对污水厂所在地进行实地的环境考察和地质勘探，深入了解当地的水质情况和污水主要来源，从而核算水池结构需要具备的载荷能力，并要进行验算工作。
在对水池结构进行验算后，还要考虑下列几方面的影响：1地质条件。
要准确验算岩层结构与水池结构的匹配度。
2水池的抗裂度或者裂缝宽度。
污水厂水池一般采用钢筋混凝土结构，因此需要考虑抗裂度和裂缝宽度对水池稳定性的影响。
抗裂度和裂缝宽度主要跟水池在载荷的作用下，截面的受力状态有关。
抗裂度是指轴心受力是拉长，而裂缝宽度是轴心受力是变弯。
2.2对污水池外表材料施工工艺进行设计由于污水处理厂处理的污水包括生活污水和工业污水，里面含有的杂质种类较多，包括腐蚀性及渗透性比拟强的有毒有害离子。
所以在对水池外表材料设计时，需要考虑防渗防腐蚀性，从而防止污水对环境造成严重污染。
另外由于环境和天气的影响，也要考虑材料的伸展和收缩性，爱护水池结构的完整性。
在具体的施工过程中，设计人员需要叮嘱施工人员完成对水池外表材料的多层处理，确保水池的防渗透性和防腐蚀性。
预应力钢筋混凝土水池结构设计摘要：与普通水池相比，预应力混凝土水池结构具有许多特点和优势，但目前预应力水池在工程设计中仍面临一些亟待解决的困难，阻碍了预应力水池在污水处理厂的应用。
基于此，有必要对其进行更深入的研究，以提高预应力钢筋混凝土水池结构设计的质量和效率，为预应力钢筋混凝土水池的建设和推广提供一些建议和技术指导。
关键词：预应力；钢筋混凝土；水池结构设计；某地区地下污水处理池为例，阐述了该工程的实际情况，并从适用性、经济性、防水性、耐久性以及周期性着手，分析了预应力水池的特点，对预应力钢筋混凝土水池结构设计展开了详细的探讨。
一、预应力水池的特征1.适用性。
预应力水池能够根据场地以及工艺的需求进行任何形状的浇筑，有较强的适用性。
2.经济性。
通常情况下，普通钢筋的抗拉强度设计值为360MPa，而预应力钢绞线的抗拉强度设计值为1 320MPa，由此可见，预应力钢绞线的强度比普通钢筋高很多。
所以，进行预应力钢筋混凝土水池结构的设计过程中，可以将预应力水池的顶板、池壁以及底板设计得比普通水池更薄。
与全钢水池相比，节省了高额周期性防腐费用。
3.防水性。
预应力水池的应用减少了传统温度伸缩缝的设置，因此，避免了普通水池底板伸缩缝渗漏问题，并且还会对底板进行预应力的施加，能够在极大程度上控制水池裂缝的出现，提高水池的防水性能。
4.耐久性。
预应力可以缓解混凝土的收缩裂缝问题，保护钢筋不因混凝土出现裂缝而受到腐蚀。
除此以外，通常会采用高密度聚乙烯塑料管或者钢管等具有良好不透水性的材料对有黏结和无黏结的钢绞线进行包裹，从根本上杜绝了钢绞线的腐蚀问题。
5.周期短。
预应力水池具有施工周期短、效率高的特点，由于预应力水池底板和池壁可以取消温度伸缩缝，所以能够一次性完成浇筑，在短时间内便能够完成大型混凝土水池底板的混凝土浇筑工作。
可以采用一次或者分段的方式进行池壁浇筑，而顶板可以一次浇筑完成，所以，相对于普通水池施工，预应力水池的施工速度更快。

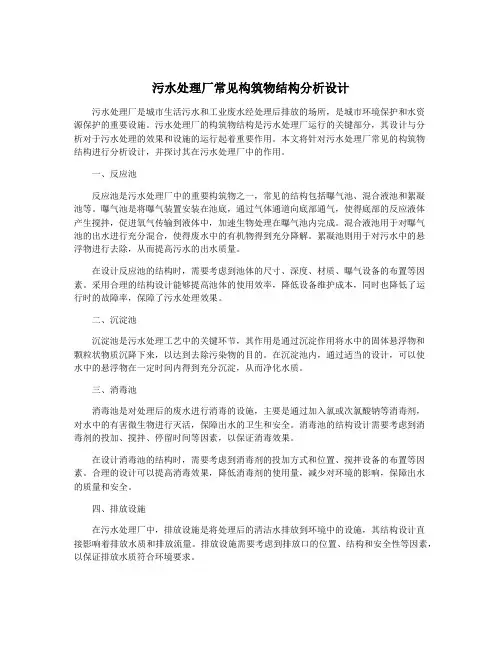

污水处理厂常见构筑物结构分析设计污水处理厂是城市生活污水和工业废水经处理后排放的场所，是城市环境保护和水资源保护的重要设施。
污水处理厂的构筑物结构是污水处理厂运行的关键部分，其设计与分析对于污水处理的效果和设施的运行起着重要作用。
本文将针对污水处理厂常见的构筑物结构进行分析设计，并探讨其在污水处理厂中的作用。
一、反应池反应池是污水处理厂中的重要构筑物之一，常见的结构包括曝气池、混合液池和絮凝池等。
曝气池是将曝气装置安装在池底，通过气体通道向底部通气，使得底部的反应液体产生搅拌，促进氧气传输到液体中，加速生物处理在曝气池内完成。
混合液池用于对曝气池的出水进行充分混合，使得废水中的有机物得到充分降解。
絮凝池则用于对污水中的悬浮物进行去除，从而提高污水的出水质量。
在设计反应池的结构时，需要考虑到池体的尺寸、深度、材质、曝气设备的布置等因素。
采用合理的结构设计能够提高池体的使用效率，降低设备维护成本，同时也降低了运行时的故障率，保障了污水处理效果。
二、沉淀池沉淀池是污水处理工艺中的关键环节，其作用是通过沉淀作用将水中的固体悬浮物和颗粒状物质沉降下来，以达到去除污染物的目的。
在沉淀池内，通过适当的设计，可以使水中的悬浮物在一定时间内得到充分沉淀，从而净化水质。
三、消毒池消毒池是对处理后的废水进行消毒的设施，主要是通过加入氯或次氯酸钠等消毒剂，对水中的有害微生物进行灭活，保障出水的卫生和安全。
消毒池的结构设计需要考虑到消毒剂的投加、搅拌、停留时间等因素，以保证消毒效果。
在设计消毒池的结构时，需要考虑到消毒剂的投加方式和位置、搅拌设备的布置等因素。
合理的设计可以提高消毒效果，降低消毒剂的使用量，减少对环境的影响，保障出水的质量和安全。
四、排放设施在污水处理厂中，排放设施是将处理后的清洁水排放到环境中的设施，其结构设计直接影响着排放水质和排放流量。
排放设施需要考虑到排放口的位置、结构和安全性等因素，以保证排放水质符合环境要求。
污水处理厂常见构筑物结构分析设计污水处理厂是城市重要的公共基础设施，它的建设与运营维护直接关系到城市环境整体水质，保障市民生活用水与环境健康。
其中，污水处理厂的构筑物是保障污水处理过程稳定性和安全性的重要部分，其结构设计至关重要。
污水处理厂常用的构筑物主要包括：1. 污泥浓缩池:污泥浓缩池的主要作用是将污泥进行浓缩，以便后续处理。
污泥浓缩池的结构一般为矩形混凝土结构，底部设置污泥斗，上方设置收集污泥的池体。
在设计时，需要结合每日处理污泥量、污泥性质等因素进行考虑。
2. 氧化池: 氧化池通常为圆形混凝土结构，主要作用是将原水中的有机物分解为无机物。
设计时需要考虑水流情况、氧气供给、通风等因素。
3. 沉淀池: 沉淀池通常为矩形混凝土结构，设置有进水口、出水口、泥水分离装置等，主要作用是对水中的SS进行沉淀分离，达到净化水质的目的。
设计时需要考虑沉淀池的水力学性能，以及污泥的处理方式等因素。
4. 生物反应器: 生物反应器有曝气式（A/O、SBR等）和厌氧式两种，主要作用是利用微生物将水中的有机物进行生化分解。
其结构一般为矩形混凝土结构，设计时需要考虑生物反应器的氧气供给、水流情况、曝气方式等因素。
5. 滤池：滤池是用于去除水中残余SS、生化需氧量（BOD）和氨氮等物质的构筑物。
其结构主要为圆形或矩形混凝土结构，内部设置了滤料和放水管等。
在设计时，需要考虑滤料的种类和厚度、水流情况、滤料的维护更换等因素。
除了上述常见的结构构筑物外，污水处理厂还需要建设泵房、调节池、沼气池、回用水池、设备房等辅助构筑物。
在设计这些构筑物时，需要综合考虑项目概念、处理工艺、性能要求、设施维护等多方面因素，保证设施的稳定性、功能性和经济性。
总之，污水处理厂构筑物的结构设计是保障处理水质稳定和安全的重要保障，需要充分考虑处理工艺、水流情况、设施维护等因素，合理设计和布置各项结构和设备，以便保证设施的稳定性和经济性。
污水处理厂水池结构设计探讨【摘要】我国经过长期发展经济建设取得了很大成就，却由于粗放型的发展方式使得环境不断恶化。
近年来党和国家提出建设“两型社会”，表现出对环境保护的高度重视。
具体到水文方面，国家出台了一系列法律法规引导水资源的可持续发展。
由此，正在建设及规划建设的大型污水处理厂也越来越多。
作为污水处理厂最为重要的结构设施，水池的结构设计往往对污水处理效果和设备使用年限有着巨大的影响，本文的主要目的是就污水池结构设计的关键技术措施及方法进行分析，以探讨如何保证水池结构设计的安全、合理。
【关键词】大型污水处理厂；水池结构；设计经济发展至今，我国城市化建设速度空前，与此同时，城市之中的环境污染也愈发严重，而水污染则是众多形式的环境污染中较为困扰公众及城市管理者的一种。
如何对污水进行合理的处理，怎样合理开发水资源及如何达到水资源的可持续利用，已经引起了各级政府的广泛关注，从而成为了一项重要议题。
事实上全国各地近些年来投建了不少大型污水处理厂，但这些污水处理厂的水池结构常常达不到使用要求，每年不必要的消耗政府大批财政拨款用于维护，不仅造成了金钱上的浪费更使污水处理厂无法满负荷运转，造成了更为宝贵的资源的浪费，究其原因，其中之一是有关厂方对污水污染源的认识不足。
本文将以某新建大型污水处理厂的水池结构的设计作为案例，对污水池的防腐、抗渗、抗裂等关键技术进行有偏重的分析。
一、污水处理厂水池结构设计特点新建污水处理厂的要求应该包括安全适用、质量可靠、技术先进、经济合理等几个方面，污水池作为其核心结构构筑物，对设计人员来说最重要的任务无疑是对其进行优化设计。
污水池结构设计不同于一般水池，除了要进行一般水池需要的裂缝宽度验算、抗裂度计算、强度计算、荷载组合计算等水池结构计算外，还要求将其污染源纳入特别考虑事项，根据具体情况增加诸如防腐设计、抗渗设计、抗压设计、防水设计等要素。
尤其是对于带有重金属污染特性的工业园区的污水处理，在防水和防渗性能要求上更为严格，如何避免污水池污水渗漏引发地下水二次污染，延长水池使用寿命，已经成为一项最新的独立课题。
污水处理厂常见构筑物结构分析设计污水处理厂作为城市生活垃圾的末端处理设施，其建设和运营对城市环境卫生和居民生活水平有着重要的影响。
在污水处理厂中，常见的构筑物包括污水处理设备、管道系统、污泥处理设施等，这些构筑物的结构设计和分析对于污水处理厂的正常运行和环保效果具有重要意义。
一、污水处理设备污水处理设备是污水处理厂的核心部分，其结构设计和分析直接影响污水处理效果和处理工艺的稳定性。
常见的污水处理设备包括格栅除污机、污水提升泵、曝气设备、沉淀池、过滤设备等。
1.1 格栅除污机格栅除污机是污水处理厂的最前端设备，其主要作用是去除污水中的固体杂质和大颗粒物。
其结构设计应考虑进水口的设置位置和尺寸、格栅清理机构的安装位置和运行方式，以及清理机构的清理效果和运行稳定性等因素。
格栅除污机的构筑物还需考虑防腐蚀、承载能力和安全性等问题。
1.2 污水提升泵污水提升泵是将污水从低处提升到高处的重要设备，其结构设计应考虑泵站的选址、井室和管道的布置、泵的选型和布置等问题。
提升泵的结构构建应注意防腐蚀、防堵塞、节能和安全等方面的要求。
1.3 曝气设备曝气设备是在生化池内增加氧气和搅拌潮气的关键设备，其结构设计应以保证氧气传递效率和搅拌均匀性为主要目标。
曝气设备的结构构建需要考虑气体传递方式、气泡分布均匀性、能耗和耐腐蚀等因素。
1.4 沉淀池和过滤设备沉淀池和过滤设备是污水处理的最后净化步骤，其结构设计应考虑沉淀池的深度和澄清区域的尺寸、过滤设备的滤料种类和厚度，以及出水口和透水板的设置等因素。
沉淀池和过滤设备的结构构建还需要注意防腐蚀、排水和观测等要求。
二、管道系统管道系统是连接污水处理设备的重要通道，其结构设计和分析直接影响污水的流动和输送效果。
主要包括进水管道、出水管道、气体管道和污泥管道等。
2.1 进水管道进水管道是将城市污水输送到处理厂的主要管道，其结构设计应考虑管道的材质和尺寸、管道的倾斜角度和输送能力，以及防腐蚀和防堵塞等因素。
车间沉淀水池方案1. 引言车间沉淀水池是工厂或生产车间中常见的设施，主要用于收集和储存车间生产过程中产生的废水、沉淀物和杂质。
本文档将介绍车间沉淀水池的设计和建设方案，包括选址、容量计算、材料选择等内容。
2. 选址选择适宜的位置建设车间沉淀水池是至关重要的。
以下是一些考虑因素：•与生产车间的距离：沉淀水池应尽可能靠近生产车间，以降低废水输送的本钱和工艺操作的便利性。
•地质条件：选址时需要考虑地质条件，确保地基巩固，以免发生地质灾害。
•车辆进出通道：沉淀水池周围应有足够的空间供车辆进出，并方便清理和维护。
•管道布置：要确保车间废水和沉淀物可以方便地输送到沉淀水池，选址时需要考虑管道的布局和连接工艺。
3. 容量计算车间沉淀水池的容量计算是根据车间的废水产量和产生的沉淀物来确定的。
以下是一些常用的容量计算方法：•废水产量法：根据车间的废水产量和排放流量进行计算，考虑到生产峰值和排放周期，确定沉淀水池的最小容量。
•沉淀物量法：根据车间排放的沉淀物的重量进行计算，考虑沉淀物的密度和沉降速度，确定沉淀水池的最小容量。
需要注意的是，容量计算应该充分考虑未来的扩展和增产方案，以确保车间沉淀水池的使用寿命和可持续性。
4. 结构设计车间沉淀水池的结构设计需要考虑以下因素：•选择适当的材料：车间沉淀水池的材料应具备抗腐蚀、耐磨损和耐高温等特性，常用的材料包括混凝土、钢板和玻璃钢等。
•考虑底部结构：车间沉淀水池的底部应设计成坡度，以方便沉淀物的自动排放和清理。
•安装检测设备：在车间沉淀水池中安装相应的液位和浊度检测设备，以实时监测水质情况和判定沉淀物排放的时机。
•考虑防漏措施：在车间沉淀水池的设计中应考虑防漏措施，防止污染土地和地下水。
5. 运维管理对于车间沉淀水池的运维管理，需要进行定期的清理和维护工作：•定期清理沉淀物：根据沉淀物的积累情况，制定清理方案，定期清理车间沉淀水池，确保沉淀物不会影响废水的处理和处理设备的正常运行。
污水处理厂中水池结构设计要点及分析摘要：目前，污水处理厂的建设是我国解决污水问题的重要举措。
其已经成为我国城市建设、工业发展和生活净化污水不可缺少的建设。
所以设计一种安全使用、技术先进、质量可靠以及经济合理的污水处理厂是我国治理环境污染的一项重要任务。
我国的生产生活都离不开污水处理厂，在建设污水处理厂的过程中，水池结构的设计是十分重要的，一定要按照注意其建设的结构要点。
关键词：污水处理厂；水池结构设计；要点1污水处理厂中水池的水池结构设计要点1.1严格遵守国家相关规定对于污水处理工程的检验和准上条件，我们有了较为科学的评价标准，污水处理企业要严格按照国家规定，进行污水池设计与建设，保证各个细节都符合环保标准，保证污水处理有效进行。
1.2额定水池荷载能力每个污水池都会有其最大的承载能力，如果污水量超过了额定值，污水池就不能够充分发挥起作用，影响污水处理效果，甚至给水池在成巨大的伤害，给污水处理厂造成巨大的经济损失。
1.3水池截面设计的关键水有着巨大的压强，对水池的四壁都有着不可估量的压力，因此，我们要加强水池四壁的抗压能力，从水池截面形状、材料、配筋结构等方面着手，增强水池的抗压能力和安全系数。
2结构设计过程中常见的问题2.1水池的防渗透性能过低大型处理厂的污水处理水池是需要供长期利用的，而水池中蓄积的污水一般都具有异性的腐蚀破坏性，长期使用后不可避免的会导致水池壁面的裂缝、裂隙产生，使得污水发生渗透。
污水处理厂的水池结构主要是钢筋混凝土结构，而这种结构受到外界温湿度变化时容易发生收缩，产生应力，所以容易产生裂缝。
虽然这种现象时有发生，但相关工作人员总是无意间忽略这种问题，忽略水池的结构设计中除了要保障水池的强度、安全系数，拥有一套充足的抗渗系数，增强水池的抗渗性能也是水池设计构建所需要的。
但由于设计工作人员对抗渗系数忽视，使得裂缝变得更严重，大大缩短了污水处理池的使用寿命。
2.2污水池表面材料的施工工艺设计不足传统的大型污水处理厂水池结构设计时更加注重的是水池的牢固性与稳定性，将更多焦点放在了由于沉降不均匀而导致的池壁裂缝问题上，而忽略其他因素导致的裂缝现象。
污水处理厂中水池结构设计要点的分析
发表时间：2019-03-19T11:33:32.940Z 来源：《建筑细部》2018年第17期作者：黄侃金振涛
[导读] 随着国家对环境保护的重视，城市中污水的有效处理，是一个至关重要的议题。
污水处理厂中，水池是其重要设施，是进行建设的重要内容。
本文结合设计经验，探讨了污水处理厂中水池在结构设计中常见的问题及设计要点，并阐述施工阶段水池施工的注意事项。
黄侃金振涛
中国市政工程中南设计研究总院有限公司湖北武汉 430000
摘要：随着国家对环境保护的重视，城市中污水的有效处理，是一个至关重要的议题。
污水处理厂中，水池是其重要设施，是进行建设的重要内容。
本文结合设计经验，探讨了污水处理厂中水池在结构设计中常见的问题及设计要点，并阐述施工阶段水池施工的注意事项。
关键词：污水处理厂；水池结构；设计
在国家大力整治环境污染，高度重视环境保护的大背景下，污水处理是一个重要的议题，污水处理厂中的各类水池等构筑物起着至关重要的作用。
在水池的的结构设计中，既要考虑水池满足工艺专业的使用要求，又要保证水池的结构安全，保障污水处理厂的正常运转。
水池结构的防水是结构设计必须考虑的一个问题，水池防水性能不好会导致污水渗到池体外部，造成二次污染，并且会加快池体内钢筋锈蚀，影响构筑物使用寿命。
通过采取合适的防水措施，可以有效地避免这些现象的出现。
1、污水处理厂的水池结构设计概述
污水处理厂污水池的结构设计主要包括强度设计、抗浮设计、防裂设计以及防渗设计等方面。
在设计时，应结合不同水池的不同工艺要求，考虑到水池荷载方面的问题，通常考虑池外无土池内满水及池内无水池外填土两种工况，进行截面的设计，并对其结构的强度进行验算，使池体能满足各方面的要求。
同时要考虑到所处地区的水文地质情况及地震作用，对水池进行抗浮验算，对影响水池稳定性的因素进行分析。
2、污水处理厂水池结构设计中常见问题分析
2.1、混凝土裂缝
污水处理厂中的水池一般都是混凝土结构，设计时若仅仅根据构件的承载能力来确定混凝土的强度等级，就有可能因为混凝土强度过高，水泥含量偏高，尤其是部分大体积混凝土，过量的水化热会引起混凝土变形的增加，温度差会在混凝土的表面形成裂缝，破坏混凝土结构的抗渗性能；水池的结构配筋如果没有设置足够的构造钢筋，容易引起构造贯穿裂缝。
给水池的防水抗渗带来很大的隐患。
2.2、抗浮稳定性
近些年，很多地下工程因为抗浮考虑不足，在地下水的作用下，池体产生上浮失稳。
在污水处理厂的结构设计中，产生水池的上浮的因素有很多，主要有下列几点：（1）结构设计时仅考虑结构强度、刚度的问题，忽略了抗浮稳定性的计算。
（2）上部结构计算时，所取荷载偏大，导致实际使用时上部传导给下部池体的抗浮力不足。
（3）勘察报告深度不够，仅提供常年地下水位，遇到暴雨或洪水时，地下水位过高，使得池体上浮。
（4）施工单位施工期间为采取抗浮设防措施。
3、污水处理厂中水池结构设计要点
某污水处理厂一大型污水池，平面尺寸为90．60m×62．20m，池高8．05m，设计水深7．50m，基坑深度4．00m，采用钢筋混凝土水池结构。
3.1、基础和基坑设计
软弱土层较厚，且地下水位较高，池体有抗浮要求，从经济性考虑采用预应力管桩基础，以强风化泥质粉砂岩④-2作为桩端持力层。
由于十字型桩尖加工简便，价钱低廉，破岩能力强，故采用十字型桩尖。
基坑开挖深度为4．00m，场地开阔，故可采用单级放坡开挖，坡率1∶2．0，明沟加集水坑排水。
因施工期间多雨且表层土土质较差，故采用50mm厚喷射混凝土面层，内设双向钢筋网并设坡面插筋。
施工期间应进行基坑变形监测，若边坡难以稳定则考虑进一步放缓坡率并采用钢板桩、搅拌桩进行边坡加固。
3.2、结构计算的裂缝控制
根据《混凝土结构设计规范》（GB 50010-2010）中表3.4.5条对不同环境类别下不同裂缝控制等级的最大裂缝宽度做出了要求，在结构计算过程中，一定要严格按照此要求进行配筋，否则水池结构的防水性能会受到重大影响。
3.3、池体设计
池体设计水深7．50m，池壁若按单向板设计则所需壁厚达900mm，极不经济。
故考虑间隔3m～4m设置扶壁，将池壁简化为下部顶端自由双向板和上部水平单向板，所需池壁厚度可减为300mm。
因池体内部连通，运行时水位基本相同，不均匀荷载较小且采用桩基础，故中部底板可减薄，厚度从四周900mm减为500mm。
池体属露天环境且未设置外部保温层，按《给水排水工程构筑物结构设计规范》分别在X向、Y向设置4道、2道伸缩缝，将池体划分为15个约20．00m×20．00m区格，并注意与扶壁设置相配合。
伸缩缝一般由橡胶止水带、填缝板、嵌缝密封胶三部分组成，形成止水带和密封材料双重止水防线，其宽度根据结构的伸缩变形量确定。
当地年温差30℃，20m长钢筋混凝土结构的变形量为6mm～7mm，取橡胶止水带的变形率为25%，可得所需变形缝宽度为24mm～28mm，实际设计伸缩缝宽30mm。
对盛水构筑物进行抗震验算时，当构筑物高度1/2以上埋于地下时，可按地下式结构验算；当构筑物高度1/2以上位于地面以上时，可按地面式结构验算。
抗震计算包含在自重惯性力、动水和动土压力下产生的荷载作用。
3.4、耐久性设计
由于水池环境为二类，建设场地地下水将会对混凝土结构产生腐蚀。
因此，为了确保池体的耐久性，应结合《混凝土结构设计规范》
《工业建筑防腐蚀设计规范》进行设计。
水池材料采用 C20 混凝土，其抗渗等级为 P6，垫层采用普通硅酸盐水泥。
对于地下构件，应做好防腐措施；对于钢筋混凝土池体，还要进行防水处理。
由于污水处理厂水池采用氯盐，容易受到电化学腐蚀，因此不能选用防冻剂。
同时，确保混凝土保护层厚度大于 35mm，强度等级高于 C60，抗渗等级高于P10，采用焊接进行接桩，对于一些钢零件，应涂刷防腐蚀，以确保水池的耐久性。
3.5、合理选择水池结构的表面材料以及相应的施工工艺
污水一旦发生渗漏不仅会污染地下水，还会造成污水中所含重金属的蔓延和污染，所以，在水池结构的设计中必须采取防渗防腐的二级处理措施，以提高其表面的防腐性。
这部分设计内容应在施工工艺的设计中加以特别的说明，从而对施工进行明确的指导。
在混凝土施工工艺的选择上应采取现浇的施工工艺，在浇筑时应根据施工的深度来分节进行。
在完成浇筑以后要及时开展相关的养护工作，避免其发生震动。
对水池内壁进行表面防水的施工作业应在完成浇筑后进行，可以反复涂刷具有较高环保性能的纳米材料对表面进行处理。
在设计半埋式结构的水池时应加强底层的防渗防潮以及防腐措施。
而对于地面水池，要对其外层进行喷涂沥青的防水处理。
总之，水池设计污水处理厂中的重难点，需要设计人结合工程经验、有限元计算软件以及相关规范要求，在尽量节约资金成本的前提下进行合理设计，既要满足工艺的使用要求，更要满足自身的强度要求，保证最大裂缝宽度，达到抗浮规定。
我国的污水处理事业仍然具有广阔的发展前景，需要业内工作者不断努力！
参考文献：
[1]周阳，许文博，张国栋.污水处理厂中水池结构设计要点的分析[J].建材与装饰，2017（41）：68-69.
[2]王丹，田泽祥，庞维亮，张晶，王亚晓，贾子龙.城市污水处理厂结构设计要点分析[J].资源节约与环保，2016（06）：58.
[3]石哲然.污水处理厂水池结构设计要点解析[J].轻工科技，2015，31（10）：85-86.
[4]孙毓蕾.污水处理厂中水池结构设计要点的分析[J].中国新技术新产品，2012（05）：62.
[5]张柏成，王建华.污水处理厂中水池结构设计要点的分析[J].工程建设与设计，2011（03）：69-70+132.。
