创维8H848H73机芯主板代换注意事项一、8h84机芯有几个版本，区别如下：50/58寸主板均为单功放主板，配群创屏，主板硬件相同；60寸主板为双功放主板，配LG屏，硬件上与50/58/65的配屏电阻不一样；65寸主板为双功放主板，配群创屏。
二、8h84机芯通代说明：50/58/60/65寸主板在外部功能接口都一样；50/58寸主板可相互代换（进工厂改屏参即可），如果没主板，用65的也可代换50/58的，但不能改屏参，否则没声音；60寸的主板如果要和50/58/65代换，必须更改主板的配屏电阻才能正常显示，但首先得进工厂改对应的屏参。
三、8h84机芯通代总结：50/58寸主板可互换，主板硬件，主程序，配屏电阻均相同，EEPOM不同,屏参不同；60寸主板与50/58/65硬件不同，不能用于其他尺寸，单独使用；65寸主板为双功放，单独使用创维8H73机芯主板代换注意事项1.蓝色是50寸冠捷代工的机器，由于是单功放+群创玻璃（群创玻璃需要通过IIC控制才能显示正常），所以单独出来；2.黄色是双功放主板；3.绿色是华星光电玻璃或者BOE玻璃，与LG玻璃T-Con接口有些差异；4.红色部分需注意，LG V15与LG V16玻璃如果屏参与实物不对应可能出现黑白图像的情况；另外不同的屏需要通过主板控制灯条电流，如果屏参跟实物不对应可能出现灯条电流偏低（图像暗）或者电流偏高（长时间工作影响灯条寿命）详细代换事项请对照下表（颜色一样才有可能通用）序号整机型号板型号备注143E6000 8H73-01H43E6000-X0 8H73-01SA00-00 LG V16 模组厂2 8H73-01H43E600-W0 8H73-01SA00-00 LG V15 液晶公司3 8H73-01H43E600-W00 8H73-01SA00-00 LG V16 液晶公司4 8H73-01H43E600-W1 8H73-01SA00-00 LG V16 液晶公司543M6 8H73-01H43M6E-W0 8H73-01SA00-00 LG V16液晶公司6 8H73-01H43M6-W00 8H73-01SA00-00 LG V16 液晶公司749E6000 8H73-01H49E600-W00 8H73-01SA00-00 LG V16液晶公司8 8H73-01H49E600-X0 8H73-01SA00-00 LG V16 模组厂9 8H73-01H49E600-X00 8H73-01SA00-00 LG V16 模组厂1049E6080 8H73-01H49E608-X00 8H73-01SA00-00 LG V16 模组厂11 8H73-01H49E608-X01 8H73-01SA00-00 LG V16 模组厂1249E6090 8H73-01H49E6090-X0 8H73-01SA00-00 LG V15 模组厂13 8H73-01H49E6090-X1 8H73-01SA00-00 LG V15 模组厂14 49M6 8H73-01H49M6-X0 8H73-01SA00-00 LG V16 模组厂15 50M5 8H73-01H50M5-02 8H73-01SA00-03 群创冠捷16 50V5 8H73-01H50V5-00 8H73-01SA00-06 群创冠捷17 55E6000 8H73-01H55E600-W0 8H73-01SA00-08 华星光液晶公电 司18 8H73-01H55E600-W00 8H73-01SA00-08华星光电 液晶公司19 8H73-01H55E600-X0 8H73-01SA00-08 BOE 模组厂 20 8H73-01H55E600-X00 8H73-01SA00-07 LG V15 模组厂 21 8H73-01H55E600-X01 8H73-01SA00-08 BOE 模组厂 22 8H73-01H55E600-X02 8H73-01SA00-07 LG V16 模组厂 23 8H73-01H55E600-X03 8H73-01SA00-00 LG V15 模组厂 24 8H73-01H55E600-X05 8H73-01SA00-00 LG V16 模组厂 25 8H73-01H55E600-X1 8H73-01SA00-00 LG V16 模组厂26 55M58H73-01H55M500-W00 8H73-01SA00-00 LG V16液晶公司27 8H73-01H55M500-X00 8H73-01SA00-00 LG V15 模组厂 28 8H73-01H55M500-X01 8H73-01SA00-00 LG V16 模组厂29 8H73-01H55M5-W00 8H73-01SA00-08华星光电 液晶公司30 55M68H73-01H55M600-X00 8H73-01SA00-00 LG V15 模组厂 31 8H73-01H55M6E-X00 8H73-01SA00-00 LG V15 模组厂 32 8H73-01H55M6E-X01 8H73-01SA00-00 LG V16 模组厂 33 8H73-01H55M6-X00 8H73-01SA00-07 LG V16 模组厂 34 8H73-01H55M6-X01 8H73-01SA00-07 LG V16 模组厂35 55V5 8H73-01H55V5-W0 8H73-01SA00-00 LG V16液晶公司36 8H73-01H55V5-W01 8H73-01SA00-00 LG V16液晶公司37 8H73-01H55V5-X0 8H73-01SA00-00 LG V16 模组厂 38 8H73-01H55V5-X00 8H73-01SA00-00 LG V15 模组厂 39 8H73-01H55V5-X01 8H73-01SA00-00 LG V16 模组厂 40 58E6000 8H73-01H58E600-X00 8H73-01SA00-01 群创 模组厂 41 8H73-01H58E600-X01 8H73-01SA00-01 群创 模组厂 42 58E6100 8H73-01H58E610-X00 8H73-01SA00-01 群创 模组厂 43 8H73-01H58E610-X01 8H73-01SA00-01 群创 模组厂 44 58M68H73-01H58M600-X00 8H73-01SA00-01 群创 模组厂45 65E60008H73-01H65E6000-W0 8H73-01SA00-01 BOE液晶公司46 8H73-01H65E600-X00 8H73-01SA00-01 群创 模组厂 47 8H73-01H65E600-X01 8H73-01SA00-01 群创 模组厂 48 8H73-01H65E600-X02 8H73-01SA00-01 群创 模组厂 49 8H73-01H65E600-X03 8H73-01SA00-01 群创 模组厂 50 8H73-01H65E600-X05 8H73-01SA00-01 群创 模组厂 518H73-01H65E60-W00 8H73-01SA00-01 BOE 液晶公司52 65M6 8H73-01H65M6E-X00 8H73-01SA00-01 群创模组厂。

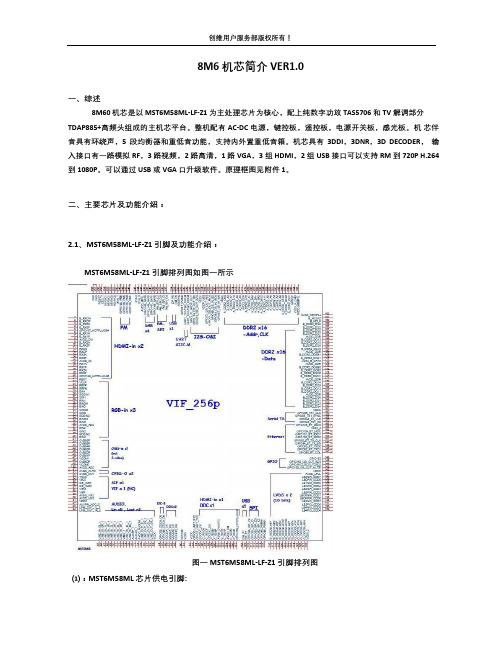

创维用户服务部版权所有！8M6 机芯简介 VER1.0一、综述8M60 机芯是以 MST6M58ML-LF-Z1 为主处理芯片为核心，配上纯数字功放 TAS5706 和 TV 解调部分TDAP885+高频头组成的主机芯平台。
整机配有AC-DC 电源，键控板，遥控板，电源开关板，感光板。
机芯伴音具有环绕声，5 段均衡器和重低音功能，支持内外置重低音箱。
机芯具有3DDI，3DNR，3D DECODER，输入接口有一路模拟 RF，3 路视频，2 路高清，1 路 VGA，3 组 HDMI，2 组 USB 接口可以支持 RM 到 720P H.264 到 1080P。
可以通过 USB 或 VGA 口升级软件。
原理框图见附件 1。
二、主要芯片及功能介绍：2.1、MST6M58ML-LF-Z1 引脚及功能介绍：MST6M58ML-LF-Z1 引脚排列图如图一所示图一 MST6M58ML-LF-Z1 引脚排列图⑴：MST6M58ML 芯片供电引脚:1创维用户服务部版权所有！⑵：MST6M58ML 芯片复位：此芯片复位 256 引脚为高电平复位，正常时为低电平。
⑶：MST6M58ML 芯片对于 8M60 机芯的相关信号：①MST6M58ML 芯片第 35 引脚、32 引脚、30 引脚分别为 VGA 的 R、G、B 信号输入；251 引脚为 VGA-HS输入、252 引脚为 VGA-VS 输入。
②MST6M58L 芯片第 11、12 引脚以及第 1、2 脚分别为 HDMI1 和 HDMI2 的时钟差分信号输入，第 13、14、16、17、18、19 引脚为 HDMI1 的差分信号输入，第 3、4、6、7、9、10 引脚为 HDMI1的差分信号输入。
③ MST6M58ML 芯片第 40 引脚为 Pr 信号输入、第 37 引脚为 Pb 信号输入、第 38 引脚为 Y 信号输入。
④MST6M58ML 芯片第 42、41 引脚分别为 SHVS 的 Y、C 信号输入。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象解决方法 15AAB/8TT1刚开机能看到画面,一秒钟后有声无像,背光灯不亮判断为背光板引起的,拆开检测发现电容C18、C24(25V/22UF 爆裂,更换试机,故障排除。
1515AAC AAC /8TT1无图像有伴音经检修发现PW1235在工作时发热严重,造成引脚虚焊,对IC 进行补焊,故障排除。
20L98TV8K60放一段时间后失控,图花此机大概放5分钟就出现按键失控,图花,怀疑MT8200虚焊,补焊后故障依旧,在出现故障时测量各路供电,发现IC2/3.3V 只有3.1V 左右,换之老化,故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对.因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电,发现没33V 调谐电压,因此机33V 采用的是自举升压电路,依次查D6,D1,ZD1。
D6烧坏,换之,再次烧坏,仔细检查C93/0.47UF 电容漏电,换D6,C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查,发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊,补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常,背光不亮测背光板供电有,控制电压也有但FB1开路,怀疑背光板上负载短路,仔细查发现C305有点变黄,拆下发现该电容已严重短路,于是找来一只50V10UF 电容装上,再装上一只好的FB1开机背光亮起来了,故障排除。
_s o e m液晶电鼸隨修实倒□赵一鸣例1:一台47E760A型机，无伴音。
分析检修:此机音频功放采用TAS5711。
测功 放块②、③、⑭、⑬、⑭、⑪脚24V供电正常，⑬、⑭、©脚 3.3V供电也正常，但功放输出端（测试点为 140丄32丄46丄38)对地电压仅1.68¥,正常时应 为12V,判断功放电路没工作。
测量⑲脚(P DN,掉 电检测端）及㉕脚（复位端）电压，均为高电平，正 常;⑳、⑭脚I2C总线电压均为3.2V,正常，怀疑主 芯片与功放相连的I2C总线通道有故障。
测通过 R570~R572、R580的数字音频信号波形，如图1所示，发现R572处波形异常，怀疑此通道有故 障。
用导线跨接主芯片与R572后，故障排除。
此 故障为电源板质量问题引起。
I2C四路信号正常 时，其信号电压均在1.6V左右。
提示：检修TAS5711组成的功放电路时，首 先测⑬、⑭脚总线（SDA、SCL)电压，正常值约为 3.2V,若总线电路有故障，会导致无伴音或声音时 好时坏。
此总线通过电阻R189、R191上拉3.3V 并与调谐器U11㉙、®脚内电路通讯，也与 E E P R O M存储器U101相连。
当总线异常时，须查上述总线电路。
另外，⑭脚是总线地址识别端，经R661接 3.3V正常时为高电平。
⑲脚为待机模式控制端，外接Q11、Q10关机静音和Q48静音控制电路，正常时为高电平，若为低电平，功放不工作。
@脚(复位）外接电平转换电路Q14,正常时该脚为高 电平。
例2: —台47E760A型机，开机后，右声道喇 »八中有交流声。
分析检修:根据故障现象分析,判定功放内部 R音频处理电路或R输出通道异常。
先检查功放芯片①、④脚外接元件C509、L38及C515、C232、C233,发现C233电容虚接，补焊后开机，伴音恢 复正常。
例3:—台42E760A型机，冷机开机花屏，包括开机画面分析检修:根据经验，此故障与图像格式转换及D D R电路有关。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
创维RM系列液晶彩电8G20、8G21机芯维修手册第一部分：8G20、8G21机芯原理介绍一、 8G20机芯概述8G20机芯是创维公司和美国Real Networks公司合作开发的“CooCaa TV”新机芯，它继是8T1G、8G10、8G11之后开发的一款LCD新机芯，该机芯是在8G11的基础上开发出来的，主板电路与8G11基本相同，它采用GENESIS公司的方案，电路简单、功能强大，特别是USB 电路，主芯片是采用AMLOGIC公司的AML7228能播放RM/RMVB格式的高清电影，目前此型号是全球首款具有播放此格式的液晶彩电。
还具有卡拉OK功能，机芯内部带1G存储U盘，可内部储存有3001首歌曲，具有酷影、酷乐、酷K、自由听等功能。
同时它的升级版本机芯有8G21机芯，8G21机芯在8G20机芯的基础上加了一个解码，8G21机芯采用双解码，所以8G21机芯的画中画功能更强大。
因两个机芯电路基本一样，故本手册介绍以8G20为主，8G21机芯原理介绍可参照此机芯。
目前该系列机芯主要用在L18RM、L26RM、L28RM系列机器上，如下：L18 系列/8G20机芯:32L18RM、37L18RM、42L18RM、47L18RM、47L18RM-F、52L18RM-FL28 系列/8G20机芯:32L28RM、37L28RM、42L28RML26 系列/8G21机芯:37L26RM、42L26RM、46L26RML16/8G11机芯:42L16HF：只有RM/RMVB格式播放的新功能。
1．1 Rm系列机芯开发的由来：近几年来，PC产业几次借互联网和信息技术蓬勃发展之势向传统家电产业发起攻击，意图抢夺客厅家电的主导权，力推电脑或内置简易电脑模块的电视成为家庭信息中心，比如，2000年微软的维纳斯计划、2005年INTEL的数字家庭计划等，至今为止，全部没有成功，世界顶级公司出面推动的计划竟然没有获得成功，其中原因何在？我们认为电视机要占领消费者的客厅成为客厅家电的中心，先要从分析消费者在客厅的行为和需求入手，消费者在客厅时是一种放松的状态，他们对于繁复的操作和一切要打起精神接受大量信息的功能和事物不感兴趣，一切没有共享（分享）特性的活动都不应该在客厅进行。
创维液晶彩电8TAG机芯维修手册第一部分：8TAG 机芯原理介绍一、8TAG 机芯概述8TAG 机芯是创维公司近期开发出的一款中大屏幕，性价比较高的LCD 方案，该机芯是采用加拿大GENESIS 公司的LCD方案，主芯片是采用GENESIS 公司的FLI8541 显示处理芯片，该芯片可以支持多种信号源输入，双Av、双S-VIDEO 、双色差输入、FLI8541 内部集成了X86 CPU 、RGB/YPbPr A/D 转换器、一路3D 视频解码器和DCDi 高性能缩放控制器，内置一路HDMI 解码器，同时也支持图文/CCD/Vchip 软解码、ACC/ACM 等功能，支持WXGA 分辨率，该机芯带3G USB 功能，USB 电路与前期的8T1G 机芯的3G USB 电路相同在这不再叙述。
目前8TAG 机芯主要用在32 寸、37 寸、40 寸、42 寸、外观主要是用在L16HC 系列的造型。
二、8TAG 机芯主要集成电路介绍：1、主芯片FLI8541 功能简介：该芯片可以支持多种信号源输入，双Av、双S-VIDEO 、双色差输入、FLI8541 内部集成了X86 CPU 、RGB/YPbPr A/D 转换器、内置一路3D 视频解码器和DCDi 高性能缩放控制器，内置一路HDMI 解码器，同时也支持图文/CCD/Vchip 软解码、ACC/ACM 等功能，支持WXGA 分辨率。
2、PC8574 功能简介:该芯片是采用I2C接口的CPUI/O 扩展芯片，主要是用来扩展FLI8541 的I/O 口的不足，它是由飞利浦半导体制造的低功耗的I/O 扩展芯片，具有中断能力，当不使用这个芯片时，通过配置它的输入跳线可以将其与CPU脱离，根据需要可以任意配置它的I/O 为输入或输出。
3、HC4052 ：是双通道四选一模拟电子开关，在此机芯里主要作音频切换。
4、PI5V330 ：高带宽视频切换开关5、BD3886FS：BD3886 具有自动增益控制,BBE 伴音处理,音色控制,音量平衡控制,环绕声处理等功能, 6、TDA2616：模拟音频功放7、SST25F040：程序存储器8、HY5DU561622ETP：动态存储器9、AP3003S：电源DC/DC 转换器三、8TAG 机芯主要功能：1、超薄超轻设计；2、丰富的接收功能（TV/ 双视频/双分量/双SVIDEO/ 电脑/HDMI/DVI/USB）；3、健康屏变功能；4、HDMI 画中画；5、第三代六基色彩色图像处理技术。
8M06调试资料调试资料机芯：8M06版本号：VER1.0创维集团研究院第⼆研究所2012-10-25批准审核：马万乐拟制：唐章琪⼀综述8M06机芯硬件系统由主板、电源板（或需外加恒流板）、接收板和键控板（指⽰灯包含在接收板中）组成；可以⽀持1920*1080的液晶屏。
本机芯具有多种信号接⼝，1路模拟电视信号，2路视频输⼊，1路视频输出，1路⾼清输⼊，1路PC 输⼊，2路HDMI输⼊，2路USB接⼝。
本机芯可以通过USB、VGA端⼝和烧录⼯具进⾏软件升级和烧录。
本⽂档为8M06（本调试说明适⽤于相关⽅案，后期如果有机芯升级情况，此调试说明同样适⽤）的调试说明。
内有软件烧录和升级、⼯⼚参数设置以及⽣产线检测项。
⽬的是为⽣产线提供技术参考，⽅便⽣产。
⼆软件烧录和升级1 需要烧写程序的IC◆主板位号U100：需要烧写主程序。
⽬前使⽤IC GD25Q32BSIGT GD （编号：47F2-G25320-0080）后期会有其他代⽤料，注意◆HDMI-KEY和防窜货条码需要烧写。
2 ⽣产线需要的⼯具和软件◆烧录⼯具：Gang08或者河洛公司的其他型号，⼯程部提供；◆升级⼯具：U盘、专⽤在线升级⼯具，⼯程部提供；◆烧录软件：Gang08.EXE，⼯程部提供；◆升级软件：升级的⼯具（ISP_Tool V4.5.1.3.exe或者以上版本）切割⽣成KEY码的⼯具（MStar HDCP Key Encoding Utility 2.20 For Skyworth）烧写KEY码和防串货码⼯具（MsLoadKey2.exe）3 烧写主程序⽅法⼀：⽤USB升级1，主板位号：U1002，程序：MERGE.bin3，需要主板和键控板4，升级⽅法：1）把MERGE.bin拷⼊U盘的根⽬录下。
2）将U盘插⼊电视机侧⾯下⾯⼀个USB端⼝。
若电视机后盖没有打开，按电视开关交流开机，待正常开机后，按遥控器信号源，再按数字键2、5、8、0或者键控⾳量减到0，按屏显进⼊⼯⼚菜单，上下选择SPECIAL SET，确认键进⼊，上下选择Softerware Update（USB），右键进⼊，选择yes开始升级，升级完成后⾃动重启，升级过程有进度条提⽰。
警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述1.1 机芯概述8N06/08方案是一款低成本的LCD方案，最大可支持8BIT FULL HD屏，该方案采用 ARM9的CPU内核，基于LINUX系统开发而成。
主芯片采用NOVATEK公司的NT72634，该芯片集成了图像处理、伴音处理、HDMI、USB音视频处理等功能，并内置了待机专用的MCU，待机电流小于30MA，待机功率小于0.5W。
1.2 主要功能1、2D/3D自适应运动处理，3:2/2:2 PULL DOWN功能，支持多种模拟视频输入；2、数字音频处理3、HDMI1.3功能4、USB2.0接口，支持JPEG图像格式，MP3/WMA音频格式，DIVX/REAL VIDEO/MPEG1/MPEG2视频格式5、有宾馆模式可供选择，支持开机图片、开关机音乐更换1.3 主要技术规格1、1路模拟TV输入，2路AV输入，1路YPBPR输入，1路VGA输入，1路HDMI输入，1 路USB输入2、支持PAL DK/BG/I，NTSC M电视制式，输入最大支持1080P3、8NO6机芯带耳机输出2 电路介绍2.1机芯总电路其中耳机输出电路只有8N06机芯有。
2.2机芯新电路(本机芯特有)2.3 机芯其它电路电源部分：注：1、耳机部分为8N06独有电路2、8NO6功放TPA3121供电为12V，8N08为24V MAIN12V转MAIN5V电路注：ZD901在8N06机芯上才有，8N08改分压电阻R916 100K，R928 39K 高频头VT电压产生电路注：图中5V_PWM取自MP8708的输出高频头和中放部分伴音功放和耳机输出电路注：耳机输出只有8N06有，当耳机插上时，耳机PHONE脚与LOUT脚断开，由于有上拉电阻R608，使PHONE 脚为高电平，从而将功放MUTE。
创维用户服务部版权所有—技术质量科：黄勇编写！创维液晶彩电8H06机芯维修手册第一部分：8H06 机芯主板部分原理介绍一、 8H06 机芯概述8H06 机芯是创维近期推出的用在小屏幕液晶彩电上的机芯， 它采用华亚公司的 HTV270， 此芯片为 QFP128 封装，此芯片是高度集成的 LCD TV 处理器，可支持最高输入 1080i/UXGA （1600X1200）WUXGA+（1920X1200）1680X1050/60Hz 的信号，输入支持 TV, RGB, CVBS, YC, 和 YPBPR。
芯片支持 LVDS、TTL 和 RSDS 三种信号格式输出；内置 CPU，芯片本身除了有先 进的图像处理功能外，如视频 YC 分离、图像解码、AD 转换、去隔行处理、图像缩放处理、 LVDS 编码。
还内置伴音处理器，如音量、高音、低音、平衡处理。
所以用此芯片开发的液 晶彩电，主板元件少、电路简单、功能强大。
目前该系列机芯主要用 L08、L10 等系列的小屏幕液晶彩电上，如下： 19L08IW、19L10IW、22L08IW、22L10IW。
2．28H06 机芯规格参数：1创维用户服务部版权所有—技术质量科：黄勇编写！二、8H06 机芯的整机功能特点：2．1 8H06 机芯具有的主要特点：1． 丰富的接口功能，如：电视、AV 视频、S 端子、分量、VGA 接口等； 2． 节能环保功能，待机功能损耗低于 3W； 3． “PRASS”超重低音处理和全空间环绕处理技术； 4． 三代六基色； 5． 游戏功能； 6． 自动色彩校正； 7． 开机通道功能设置； 8． 健康互动平台功能。
三、8H06 机芯遥控器图： (关于遥控器操作与功能键作用请查看产品说明书)图 1-1：8H06 机芯遥控器对照图四 8H06 机芯整机系统框图： （见图 1-2）2创维用户服务部版权所有—技术质量科：黄勇编写！3创维用户服务部版权所有—技术质量科：黄勇编写！五、8H06 机芯主要芯片功能简介：5．1 主板上主要芯片功能介绍： HTV270 功能介绍：它是华亚公司新推出的液晶电视超级芯片，采用 QFP128 IC003封装，功能如下： 内置的 CPU，完成本机的所有控制； 一路视频输出；2 路视频输入；一路 S 视频输入；一路 YPBPR/YCBCR 输入； 一路 VGA 信号（RGB 及行场同步）输入； IIC 总线控制； 支持 LVDS、TTL 和 RSDS 三种信号格式输出； 内置音频处理器，可完成音频的切换，音量的控制，音调处理等； 支持最高输入 1080i/UXGA（1600X1200）WUXGA+（1920X1200）1680X1050/60Hz 的 信号。
IC201（TB1350FNG）中放处理芯片，完成本机芯中放解调，输出视频与音频； IC401（TPA1517NE）双声道（5W×2）的模拟伴音功放； IC001（24C16 EEPROM）存储器，此存储器主要是存储器用户与工厂的数据等信息数据， 当此存储器不良时会引起不能存台等； IC002（PM25LV0140）FLASH-程序存储器，此存储器存储器的是本机的软件程序； IC601（24C21A）EEPROM（存储器） ，作为本机 VGA 显示器的属性识别，内部存有本机 的属性数据； IC902（CEM9435）电源控制，在开机与待机时向屏供电驱动板的开关控制。
IC903（AP1513）DC-DC 转换块，在本机上为 12V 转 5V 的一个电源模块。
六、8H06 机芯图像处理部分原理简介：8H06 机芯 TV 的信号， 先经高频调谐器选择后， 9 脚输出 38 的 IF 信号， 它 经中放 IC201 （TB1350FNG）完成中放解调处理，解调后的视频信号从 IC201 的 15 脚输出，经 Q202 射随 放大后，送到主芯片 IC003 的 120 脚。
8H06 机芯主板的主芯片 IC003 用的是美国华亚 （HTV 系列） 公司新推出的电视图像处理 器（HTV270） ，采用 QPF128 封装，HTV270 主要完成图像部分的功能有，它对视频信号进行 切换、YC 分离、解码，彩色处理，图像缩放，图像格式转换处理等。
外部的高清信号或 VGA、 YPBPR 输入的信号都进入此芯片处理进行处理，最后输出 LVDS 信号送到驱动板，由驱动板 驱动屏还原图像。
6．1 图像信号的输入： （可参照图 1-2）TV 视频：送入 IC003 的 120 脚； AV1 视频：送入 IC003 的 122 脚； AV2 视频：送入 IC003 的 118 脚；4创维用户服务部版权所有—技术质量科：黄勇编写！S 端子视频：亮度信号送入 IC003 的 77 脚、色度信号送入 IC003 的 79 脚； 分量（YCBCR/YPBPR）的信号：Y 送入 IC003 的 90 脚、PB/CB 送入 IC003 的 89 脚、PR/CB 送入 IC003 的 92 脚； VGA 信号：R 送入 IC003 的 88 脚、G 送入 IC003 的 84 脚、B 送入 IC003 的 81 脚、行场 同步信号送入 IC003 的 71、72 脚； 6．2 图像信号的输出： （可参照图 1-2）视频信号输出：它从 IC003 的 127 脚输出，送到 AV 板，作为本机的视频信号输出；七、8H06 机芯伴音部分原理简介：8H06 机芯 TV 的音频信号，先经高频调谐器选择后，输出 38 的 IF 信号，经中放 IC201 （TB1350FNG）完成中放解调处理，解调后的音频信号从 IC201 的 16 脚输出，送到主芯片 IC003 的 13、128 脚。
其它外部音频输入如下。
7．2 U60 输入的音频信号如下： AV1 音频信号，R、L 声道从 IC003 的 10、3 脚输入； AV2 及 S 端子的 R、L 声道音频信号，从 IC003 的 4、9 脚输入； 分量及 VGA 的 R、L 声道音频信号，从 IC003 的 5、8 脚输入； 以上输入的各组音频信号， IC003 的内部进行切换， 在 对音效进行处理， 如： 音量控制， 高音提升、低音动态提升。
最后分二组输出，第一组是从 IC003 的 2、11 脚输出音频信号送 到 AV 板，作为本机的音频输出； 第二组是从 IC003 的 123、124 脚输出，送到功放电路还原本机的伴音。
本机芯的功放采用的是 IC401（TPA1517）伴音功放，音频信号从 IC003 切换及处理后， 从 IC003 的 123、124 脚输出，送入到 IC401 的 1、9 脚。
在 IC401 内部完成功率放大，R 声 道从 IC401 的 4 脚输出，L 声道从 IC401 的 6 脚输出，经电容 C407、C408 藕合后，通近插 座 X402 送入扬声器还原出本机伴音。
八、8H06 机芯开关机控制原理：8．1 待机控制原理：本机芯的待机控制由主芯片 IC003 的 106 脚输出待机控制信号 （高电平待机， 低电平开 机） ，此脚输出的信号经 Q914 倒相放大，送到 X903 的插座的 1 脚，此脚在高电平是表示在 开机状态（注：此脚开机时为 3.6V,关机时为 0V） ，它与电源板的待机控制脚相连接，从而 实现电源板的开机与待机，在待机时电源板只有+5V 电源输出，+12V 在待机状态时将关掉。
屏供电的控制：它是由主芯片 IC003 的 105 脚输出控制信号，去控制 IC902，当在开机 状态时，IC003 的 105 脚输出低电平，使 Q913 截止，Q901 导通，其集电极为电平，使 IC902 （CEM9435-MOS 管）导通，此时供电由 IC902 的 1、2、3 脚输入，5、6、7、8 输出，送到屏5创维用户服务部版权所有—技术质量科：黄勇编写！的驱动板。
注意：本机芯在配不同的屏时，IC902 的 1、2、3 脚输入的电压会不同，因为有 +12V 与+5V 的供电，通过在电路板上 R904、R905 与 R908、R910 进行切换，当配的屏是 5V 供电时，只需要将 R908、R910 接入，R904、R905 断开，接 12V 屏供电时，将 R904、R905 接入，R908、R910 断开。
若接错，将有可能导致屏上的驱动板烧坏。
12V 供电的屏：请将 R904、R905 接入 (如：常见 LG 屏的供电是采用 12V)； 5V 供电的屏：请将 R908、R910 接入(如：常见三星屏的供电是采用 5V)。
8．2背光控制电路：本机芯的背光板控制主要是背光开关控制，在开机状态时，主芯片 IC003 的 60 脚输出 低电平，去控制 Q912 的基极，使 Q912 截止，集电极输出高电平 5V，此高电平去 X903 插座 的第 2 脚，然后通过此插座去背光板控制背光的开与关。
高电平 5V 背光开，低电平 0V 时背 光关。
九、8H06 机芯供电系统：8H06 机芯的电源板输出+5V、+12V 两组电源，其中+5V 主要是向主芯片内部微处理器这 部分电路供电，此路供电不受待机电平控制，只要是电源接通，就会有+5V 输出。
+12V 主要 是向主板上、芯片与屏、伴音功放及其它电路的供电，此路受待机电平控制，待机时此路无 输出。
第一路 5V 供电主要是向 HTV270 内部的 MCU 供电，第二路 12V 由于供电路数较多，故在 下面画出它的供电系统框图，如下：供电系统框图6创维用户服务部版权所有—技术质量科：黄勇编写！第二部分：8H06 机芯常见故障的检修流程一、 无图像二、无显示：7创维用户服务部版权所有—技术质量科：黄勇编写！三、图像不良或画异：四、无声音：8创维用户服务部版权所有—技术质量科：黄勇编写！第三部分：8H06 机芯调试与软件升级一、 8H06 机芯工厂模式说明：在正常情况下，软件工厂模式无需做任何调试；只有发现 EEPROM 数据错误或者其他软 件异常时，才可以进入工厂模式进行清 EEPROM 的操作，以恢复默认设置；1．进入工厂模式方法：按住本机按键的“菜单”键不放，再依次按遥控器的“9”“7”“8”三个数字键，就 、 、 会进入工厂模式，屏幕左下方出现软件和 EEPROM 信息。
放开本机按键的 “菜单”键，按遥控器的 “菜单”键， 出现图像菜单， 再按 “频道+”(▲) 键，即进入工厂菜单。
2：退出工厂模式方法：直接待机关机，可退出工厂模式。
3：工厂菜单每项的功能介绍：3．1 工厂模式各项说明 3.1.1 工厂模式主菜单项目 White Panel Tuner Hotel Design Shipment 暗平衡/白平衡调整 显示屏及背光控制菜单 高频头控制菜单 宾馆模式菜单 设计菜单 退出工厂模式3.1.2 暗平衡/白平衡菜单项目 C.Temp RC GC BC RD GD BD 色温(STD 标准/Warm 暖色/Cold 冷色) 暗平衡红色 暗平衡绿色 暗平衡蓝色 白平衡红色 白平衡绿色 白平衡蓝色3.1.3 显示屏及背光控制菜单项目 Panel 显示屏格式控制9创维用户服务部版权所有—技术质量科：黄勇编写！Min.BKL Max.BKL背光最小亮度 背光最大亮度3.1.4 高频头控制菜单项目 CTRL VH UHF 高频头控制(高频头总线传输时紧跟在分频比后面的数据) 高频头 VH 段起始频率 高频头 UHF 段起始频率3.1.5 宾馆模式菜单项目 Hotel 宾馆模式开关3.1.6 设计菜单项目 BUS Edit 总线数据调整(EEPROM 数据和芯片寄存器数据调整) 进入该项目后用左右键移动红色光标，用上下键调整。
