第二章高速铁路牵引供电系统供电方式第一节牵引供电系统供电方式交流牵引供电系统可采用的供电方式主要有4种：直接供电方式，BT（吸流变压器）供电方式，AT（自耦变压器）供电方式和CC（同轴电缆）供电方式。
交流电气化铁道对邻近通信线路的干扰主要是由接触网与地回路对通信线的不对称引起的。
如果能实现由对称回路向电力机车供电，就可以大大减轻对通信回路的干扰。
采用BT、AT、CC等供电方式就是为了提高供电回路的对称性，其中CC供电方式效率最高，但投资过大。
目前，电气化铁路对采用BT、AT供电方式。
下面逐一介绍。
一、直接供电方式这是一种最简单的供电方式。
在线路上，机车供电由接触网（1）和轨（2）-地直接构成回路，对通信干扰不加特殊防护措施，如图2-1所示。
电气化铁路最早大都采用这种供电方式。
这种供电方式最简单，投资最省，牵引网阻抗较小，能损也较低，供电距离一般为30—40km。
电气化铁路的单项负荷电流由接触网经钢轨流回牵引变电所。
由于钢轨和大地不是绝缘的，一部分回流由钢轨流入大地，因此对通信线路产生感应影响，这是直接供电方式的缺点。
它一般用在铁路沿线无架空通信线路或通信线路已改用地下屏蔽电缆区段，必要时也将通信线迁到更远处。
图2-1带回流线的直接供电方式是在接触网支柱上架设一条与钢轨并联的回流线，称为负馈线（NF），如图2—2所示。
利用接触网与回流线之间的互感作用，使钢轨中的回流尽可能地由回流线流回牵引变电所，减少了电气空间，因而能部分抵消接触网对邻近通信线路的干扰，但其防干扰效果不及BT供电方式。
这种供电方式可在对通信线路防干扰要求不高的区段采用，能进一步降低牵引网阻抗，供电性能要好一些，但造价稍高。
目前我国京广线、石太线均采用此种供电方式。
图2—2二、BT供电方式BT供电方式是在牵引网中架设有吸流变压器—回流线装臵的一种供电方式，目前在我国电气化铁路中应用较广。
吸流变压器的变比是1：1.它的一次绕组串接在接触网中（1）中，二次绕组串接在专为牵引电流流回牵引变电所而特设的回流线（NF）中，故称之为吸流变压器—回流线供电方式，如图2—3所示。

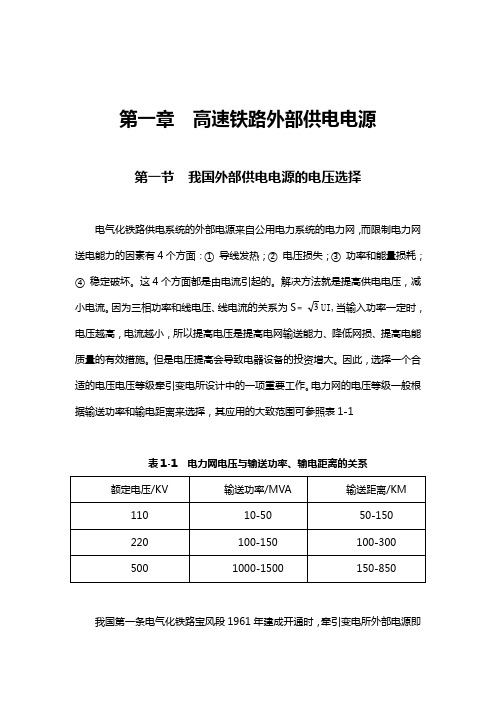

第一章高速铁路外部供电电源第一节我国外部供电电源的电压选择电气化铁路供电系统的外部电源来自公用电力系统的电力网，而限制电力网送电能力的因素有4个方面：①导线发热；②电压损失；③功率和能量损耗；④稳定破坏。
这4个方面都是由电流引起的。
解决方法就是提高供电电压，减小电流。
因为三相功率和线电压、线电流的关系为S﹦3UI,当输入功率一定时，电压越高，电流越小，所以提高电压是提高电网输送能力、降低网损、提高电能质量的有效措施。
但是电压提高会导致电器设备的投资增大。
因此，选择一个合适的电压电压等级牵引变电所设计中的一项重要工作。
电力网的电压等级一般根据输送功率和输电距离来选择，其应用的大致范围可参照表1-1我国第一条电气化铁路宝风段1961年建成开通时，牵引变电所外部电源即采用110KV电源供电，随后建成的其他电气化铁路一直习惯采用110KV，应该说均保证了安全、可靠供电。
对于高速铁路牵引负荷增大较为明显。
一般来说，时速350KM/H铁路按间隔3min16辆编组运行时，牵引变电所的负荷瞬间可达170MVA，高峰小时可达130MVA。
由于牵引负荷电流大，波动比较剧烈，谐波含量丰富，并且属于单项负荷，为了增大电网对谐波、负序的承受力，减少牵引变电所母线电压的波动，降低输电线路损耗，保证输电线路的动态、静态稳定，需牵引变电所进线电压等级与负荷匹配；同时，20世纪80年代后，是我国500KV 电网大发展时期。
目前我国已运行750KV超高压电网和正在试运行1000KV特高压电力线路。
结合负荷需要和电网发展，牵引变电所进线电压等级选择220KV。
目前在我国西北地区因无220KV电压等级，因此西北地区电压等级可选择330KV。
牵引变电所进线电压等级选择220KV/330KV，由于系统具有较强的负序和谐波承受能力，有利于牵引变压器采用单项接线。
在我国目前已经实施的武广、郑西、石太、京石、石武、京津、京沪、合武等客运专线、高速铁路均采用220KV电压等级；郑西客运专线河南省境内采用220KV电压等级，陕西省境内采用330KV电压等级。
高速铁路电力设备应急供电方案清晨的阳光透过窗帘的缝隙，洒在我的笔记本上，键盘上敲击的声音，仿佛是铁路上列车行进的节奏。
十年的方案写作经验，让我对这个话题有了自己的理解和感悟。
下面，就让我用意识流的方式，为你呈现这份“高速铁路电力设备应急供电方案”。
我们要明确应急供电的目的。
高速铁路作为国家重要的交通基础设施，其电力设备的稳定运行至关重要。
一旦出现电力故障，不仅会影响列车正常运行，还可能对旅客安全构成威胁。
因此，我们的目标是确保在电力故障发生时，能够迅速、高效地恢复供电，保证铁路运行的安全和稳定。
一、应急供电设备的选择1.1应急发电机组应急发电机组是应急供电的核心设备，其容量和类型应根据高速铁路电力设备的实际需求来确定。
考虑到高速铁路的用电量较大，我们建议选择大功率的柴油发电机组，以保障电力供应的连续性和稳定性。
1.2应急电源柜应急电源柜是应急供电系统的关键组成部分，负责将应急发电机组产生的电能分配到各个电力设备。
在选择应急电源柜时，应考虑其输出电压、电流、频率等参数与高速铁路电力设备的要求相匹配。
二、应急供电系统的设计2.1供电方案设计应急供电系统应采用双回路供电方式，即正常供电回路和应急供电回路。
正常供电回路负责日常电力供应，应急供电回路在正常供电回路发生故障时自动切换，确保电力设备正常运行。
2.2供电设备布局应急发电机组和应急电源柜应安装在便于操作和维护的位置，同时考虑到铁路沿线环境，应选择具有良好散热性能的设备。
应急供电设备应与正常供电设备保持一定的距离，以防止相互影响。
2.3供电线路设计应急供电线路应采用专用电缆，电缆敷设时应避免与其他电缆交叉，减少故障概率。
同时，电缆应具有一定的抗拉强度和耐磨性能，以适应铁路沿线的恶劣环境。
三、应急供电系统的实施3.1设备安装在设备安装过程中，要严格按照施工图纸和技术要求进行，确保设备安装到位。
同时，对设备进行调试，检查各项参数是否满足高速铁路电力设备的需求。
高铁供电模式知识点高铁是一种高速铁路交通工具，其供电系统是保障列车正常运行的重要组成部分。
本文将介绍高铁供电模式的相关知识点，包括常用的供电方式、供电系统的组成以及其优势和不足之处。
一、常用的高铁供电方式1. 变电所供电方式变电所供电方式是目前高铁常用的供电方式之一。
该方式通过架设变电所，将市电的交流电能转化为高铁列车所需的直流电能。
变电所供电方式具有供电可靠、运行灵活等特点，能够满足高铁列车对电能的需求。
2. 高速发电机组供电方式高速发电机组供电方式是另一种常见的高铁供电方式。
该方式通过安装发电机组，将其输出的交流电能转化为高铁列车所需的直流电能。
高速发电机组供电方式具有供电灵活、自主性高等特点，在一些特殊情况下可以提供紧急供电。
3. 非接触式供电方式非接触式供电方式是近年来新兴的一种供电方式。
该方式利用高铁列车与供电线圈之间的电磁感应原理，实现对列车的供电。
非接触式供电方式具有接触线减少、供电范围广等优势，但对高铁列车的技术要求较高。
二、高铁供电系统的组成部分1. 变电设备变电设备是高铁供电系统的核心组成部分，包括变电所和变电站。
变电所通过变压器将市电的交流电能转化为适合高铁列车的直流电能，变电站则将电能输送到列车所在的轨道供电。
2. 列车供电设备列车供电设备包括高速发电机组和供电线圈等组成部分。
高速发电机组负责将变电所输出的交流电能转化为高铁列车所需的直流电能，供电线圈则通过电磁感应原理提供非接触式供电。
3. 接触网和集电装置接触网和集电装置是高铁列车供电的关键部分。
接触网负责将电能传输到列车运行所在的轨道上，集电装置则负责将接触网传输的电能导入列车内部供电系统。
三、高铁供电模式的优势和不足1. 优势高铁供电模式具有以下优势：- 供电可靠：采用变电所供电方式或高速发电机组供电方式，能够保障高铁列车正常运行。
- 运行灵活：供电系统可以根据列车实际运行情况进行调整，确保电能的及时供应。
- 维护方便：供电系统的组成部分相对独立，维护和修复工作较为便利。
高速铁路列车牵引供电系统设计与优化随着高铁运输业的快速发展，高速铁路列车牵引供电系统设计与优化成为一个重要的课题。
本文将从供电系统的设计原理、优化方法和未来发展趋势等方面进行探讨，以期为高速铁路列车的牵引供电系统提供指导和建议。
一、设计原理高速铁路列车的牵引供电系统主要由接触网、集电装置和牵引变压器等组成。
接触网主要是通过电源线和接触线连接，将电能供给给集电装置。
集电装置则将接触线传输的电能送至牵引变压器，再由牵引变压器将电能输出给列车的牵引电动机。
因此，设计一个稳定可靠、高效能的供电系统对于高速铁路的运行至关重要。
在供电系统设计中，需考虑以下几个关键因素：1. 设计负荷：根据列车的牵引功率需求和列车运行速度，确定设计负荷。
考虑到高速列车的大功率需求和高运行速度，供电系统需要具备较高的供电能力和快速响应的特点。
2. 供电稳定性：供电系统需要确保在列车运行过程中，能够提供稳定的电能输出，防止因电压波动或电能供应不足而影响列车的正常运行。
3. 供电可靠性：供电系统设计应考虑到可能遇到的故障情况，并采取相应的措施来保障供电系统的可靠运行，例如设计备用供电装置等。
4. 能耗效率：供电系统应尽可能地提高能耗效率，减少能源浪费。
可以采用高效能电力器件，通过优化集电装置和牵引变压器的设计等方式来提高能耗效率。
二、优化方法为了优化高速铁路列车牵引供电系统的设计，可以采取以下几个方法：1. 供电设备升级：使用先进的电力设备和技术来提高供电系统的性能。
例如，采用高效能的牵引变压器和集电装置，使用电能质量检测设备来确保供电的稳定性和可靠性。
2. 供电线路优化：通过对供电线路的优化设计，减少电能传输过程中的电压损失和功率损耗。
可以通过调整线路参数、改进导线材料等方法来提高供电线路的效能。
3. 能量回收利用：针对高速铁路列车所具备的制动能量回收特点，可以设计并安装能量回收装置，将列车制动所释放的能量回收转化为电能，用于给列车的供电系统提供能量。
