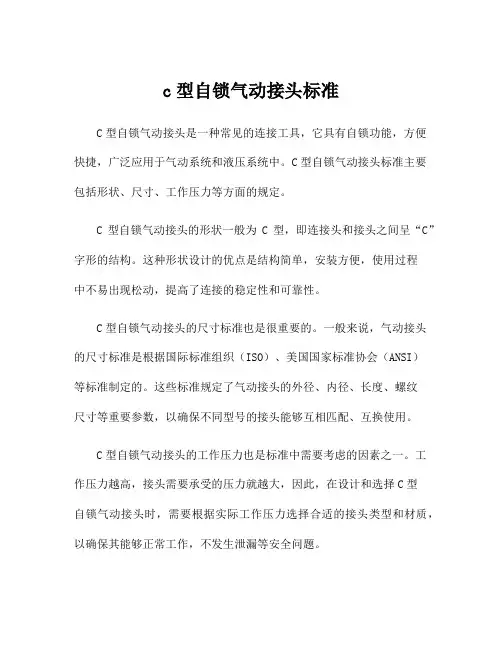

c型自锁气动接头标准C型自锁气动接头是一种常见的连接工具，它具有自锁功能，方便快捷，广泛应用于气动系统和液压系统中。
C型自锁气动接头标准主要包括形状、尺寸、工作压力等方面的规定。
C型自锁气动接头的形状一般为C型，即连接头和接头之间呈“C”字形的结构。
这种形状设计的优点是结构简单，安装方便，使用过程中不易出现松动，提高了连接的稳定性和可靠性。
C型自锁气动接头的尺寸标准也是很重要的。
一般来说，气动接头的尺寸标准是根据国际标准组织（ISO）、美国国家标准协会（ANSI）等标准制定的。
这些标准规定了气动接头的外径、内径、长度、螺纹尺寸等重要参数，以确保不同型号的接头能够互相匹配、互换使用。
C型自锁气动接头的工作压力也是标准中需要考虑的因素之一。
工作压力越高，接头需要承受的压力就越大，因此，在设计和选择C型自锁气动接头时，需要根据实际工作压力选择合适的接头类型和材质，以确保其能够正常工作，不发生泄漏等安全问题。
C型自锁气动接头标准还包括了连接方式、材质选择、密封性能等方面的规定。
连接方式可以分为滚针式、牙牢式、卡套式等多种类型，不同的连接方式适用于不同的工作环境和要求。
材质选择方面，常见的材质有不锈钢、铜合金、铝合金等，根据不同的工作介质和使用环境选择合适的材质，以保证接头在使用过程中的耐用性和可靠性。
密封性能方面，接头需要具备良好的密封性能，确保连接处不会出现气体泄露和液体渗漏等问题。
在实际使用过程中，C型自锁气动接头标准的遵循对于保障气动系统的正常运行和安全稳定至关重要。
符合标准的接头具有互换性和通用性，可以与其他品牌的接头连接，并确保连接牢固、密封可靠，提高工作效率，减少维护成本。
总结起来，C型自锁气动接头标准规定了接头的形状、尺寸、工作压力等重要参数，以确保接头在不同的工作环境中能够稳定、可靠地进行连接和使用。
遵循标准，选择合适的接头，可以提高气动系统的效率和安全性，减少维护成本，满足不同行业的需求。
c式快速接头尺寸标准C式快速接头是一种常用的连接元件，广泛应用于工业领域中的液压系统、气动系统和液带系统等各种管道连接中。
该种接头具有结构简单、安装快捷、密封性能好等特点，因此备受广大用户的青睐。
为了确保C式快速接头的互换性和通用性，人们普遍采用标准的尺寸规格来进行设计和生产。
以下将为大家介绍C式快速接头的尺寸标准。
C式快速接头尺寸标准主要包括外径尺寸、内径尺寸和长度尺寸三个方面。
首先是外径尺寸，即接头外径的大小。
一般来说，C式快速接头的外径尺寸是按照国际标准ISO 7241规定的，具体包括6.3mm、9.5mm、12.7mm、19mm和25.4mm等几个常用的规格，以适应不同管道的需求。
接下来是内径尺寸，即接头内部通道的直径。
内径尺寸的标准主要包括两个方面：一是国际标准ISO 7241规定的内径尺寸，具体包括4mm、6mm、8mm、10mm、14mm和20mm等几个常用的规格；二是根据具体的应用要求和工作压力来确定的尺寸。
一般来说，内径越大，接头的流量就越大，适用于输送大流量液体或气体的场合。
最后是长度尺寸，即接头的整体长度。
长度尺寸的标准一般是按照国际标准ISO 7241规定的，具体包括38mm、46mm、54mm、68mm和84mm等几个常用的规格。
长度尺寸的不同主要是为了适应不同压力等级的要求，长度越大，接头的耐压性能就越好。
除了上述的外径尺寸、内径尺寸和长度尺寸以外，C式快速接头的尺寸标准还包括一些其他的方面。
比如，接头的连接螺纹尺寸是通过国际标准ISO 7241规定的，一般有G1/8"、G1/4"、G3/8"、G1/2"等规格。
此外，接头的密封垫尺寸也是需要根据具体的应用要求来确定的，一般有NBR、FKM、EPDM等不同的材料和尺寸可供选择。
总之，C式快速接头的尺寸标准是确保其互换性和通用性的基础，是保证接头质量和使用效果的重要因素。
通过遵循这些标准，可以使不同厂家生产的接头可以相互替代，从而降低成本、提高生产效率。

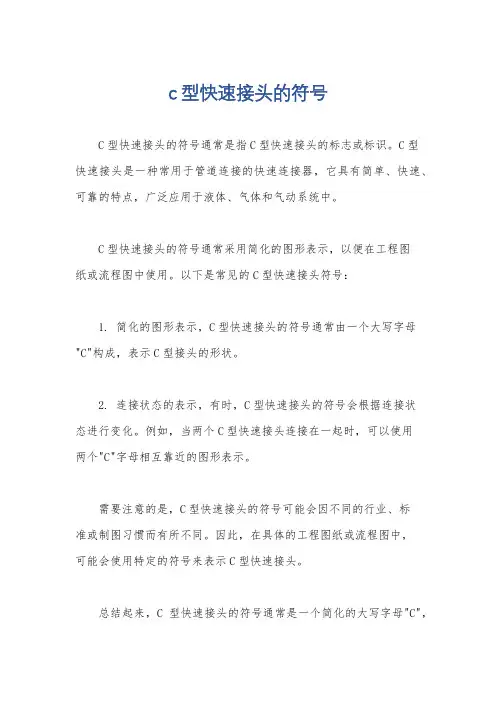

c型快速接头的符号
C型快速接头的符号通常是指C型快速接头的标志或标识。
C型
快速接头是一种常用于管道连接的快速连接器，它具有简单、快速、可靠的特点，广泛应用于液体、气体和气动系统中。
C型快速接头的符号通常采用简化的图形表示，以便在工程图
纸或流程图中使用。
以下是常见的C型快速接头符号：
1. 简化的图形表示，C型快速接头的符号通常由一个大写字母"C"构成，表示C型接头的形状。
2. 连接状态的表示，有时，C型快速接头的符号会根据连接状
态进行变化。
例如，当两个C型快速接头连接在一起时，可以使用
两个"C"字母相互靠近的图形表示。
需要注意的是，C型快速接头的符号可能会因不同的行业、标
准或制图习惯而有所不同。
因此，在具体的工程图纸或流程图中，
可能会使用特定的符号来表示C型快速接头。
总结起来，C型快速接头的符号通常是一个简化的大写字母"C"，
用于表示该类型接头的形状，具体的符号可能会因不同的标准和行业而有所变化。
气动工具接头常用型号
摘要：
1.气动工具概述
2.接头的作用和分类
3.常用型号介绍
4.气动工具接头的选用和维护
正文：
一、气动工具概述
气动工具是一种以压缩空气为动力，通过各种接头和配件，将压缩空气的能量转换为机械能的设备。
它在工程、制造、维修等行业中具有广泛的应用，可以大大提高工作效率，降低劳动强度。
二、接头的作用和分类
接头是气动工具中一个重要的组成部分，它的主要作用是连接气动工具和压缩空气源，将压缩空气输送到气动工具，从而驱动气动工具工作。
接头按照功能和用途可以分为多种类型，常见的有螺纹接头、快速接头、直通接头、弯头、三通接头等。
三、常用型号介绍
在气动工具接头中，有一些常用的型号，如我国的GB/T 3732.1-2009 标准中规定了M6、M8、M10、M12、M16、M20、M22、M24 等8 个常见的螺纹规格。
此外，还有各种快速接头、直通接头、弯头、三通接头等。
这些接头型号的选择，需要根据具体的使用环境和工作要求来确定。
四、气动工具接头的选用和维护
在选用气动工具接头时，首先要考虑的是接头的型号和规格，要确保它与气动工具和压缩空气源的接口相匹配。
其次，要考虑接头的材质和质量，选择质量好的接头可以保证气动工具的正常工作和使用安全。
在使用和维护气动工具接头时，要注意以下几点：一是接头在使用过程中要避免受到撞击和摔落，以免损坏；二是接头在使用后要及时拆卸清洗，防止杂质和污垢堵塞；三是接头的更换要及时，一旦发现接头有损坏或者磨损严重的情况，就要及时更换新的接头。

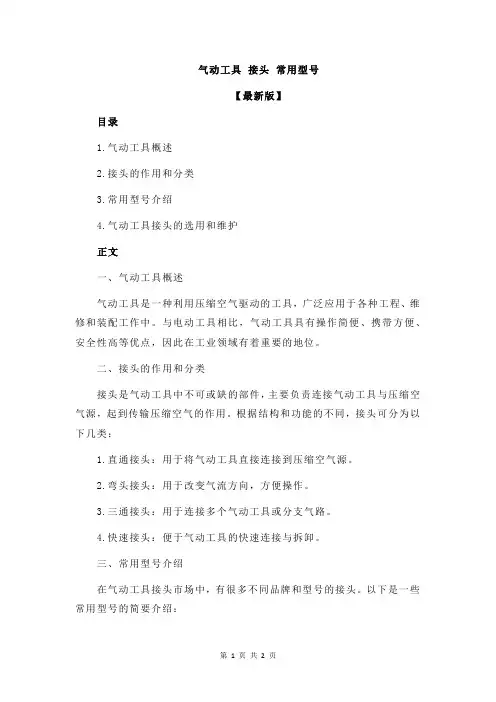

气动工具接头常用型号【最新版】目录1.气动工具概述2.接头的作用和分类3.常用型号介绍4.气动工具接头的选用和维护正文一、气动工具概述气动工具是一种利用压缩空气驱动的工具，广泛应用于各种工程、维修和装配工作中。
与电动工具相比，气动工具具有操作简便、携带方便、安全性高等优点，因此在工业领域有着重要的地位。
二、接头的作用和分类接头是气动工具中不可或缺的部件，主要负责连接气动工具与压缩空气源，起到传输压缩空气的作用。
根据结构和功能的不同，接头可分为以下几类：1.直通接头：用于将气动工具直接连接到压缩空气源。
2.弯头接头：用于改变气流方向，方便操作。
3.三通接头：用于连接多个气动工具或分支气路。
4.快速接头：便于气动工具的快速连接与拆卸。
三、常用型号介绍在气动工具接头市场中，有很多不同品牌和型号的接头。
以下是一些常用型号的简要介绍：1.威威（WEIWEI）：威威是一家专业生产气动工具接头的企业，产品种类齐全，质量可靠。
2.巨霸（JUBA）：巨霸是一家知名的气动工具品牌，其接头产品具有较高的性价比。
3.斯川（SCCHUAN）：斯川是一家以生产气动工具接头为主的企业，产品广泛应用于各种工程。
四、气动工具接头的选用和维护在选择气动工具接头时，应根据实际工作需要选择合适的型号和尺寸，并确保接头质量可靠。
在使用过程中，应注意以下几点：1.避免接头受到撞击或摔落，以免损坏。
2.使用时，确保气动工具接头与压缩空气源的连接牢固。
3.定期检查接头是否有磨损、裂纹等现象，如有异常应立即更换。
总之，气动工具接头作为气动工具的重要组成部分，对于保证工具的正常使用具有关键作用。
快换接头快速接头----520a8858-715e-11ec-864f-7cb59b590d7d 快换接头快速接头快速更换连接器和周期；快速连接器快换接头产品介绍快换连接器是综合美国、英国、德国、日本等国家的先进技术而设计的。
是一种耐油、耐酸碱、耐高压的新型液压气动管道附件。
广泛应用于钢铁、石油、化工、橡胶、矿山、农业机械、玻璃纤维、纺织、造纸、造船等需要管道快速连接和快速卸载的行业。
该产品可用于金属软管、橡胶软管、尼龙管和塑料管。
具有结构合理、密封性好、互换性好、安装方便、管间装卸快、省工省时等优点，大大降低了员工的劳动强度。
本产品具有自锁安全装置，在高压场合安全可靠。
是国内外液压气动管道流水线生产设备最理想的配件产品，其性能完全可以替代同类进口配件。
快换接头按结构不同分为三大类型：●插入式快换接头●搬把式快换接头●爪型快换接头插入快换接头一、结构特点:插入式快换连接器根据其内部结构可分为三种类型：·双向自封快换接头。
如图1所示·单向自封快换接头。
如图2所示·直通快换接头。
如图3所示1.插入双向自密封快换接头其结构如图1所示，其主要特点是在插轴和插套的内孔内分别设有单向阀。
连接接头时，首先将卡套上的卡套推到最右边，然后将卡套的头部插入卡套的内孔中。
此时，卡套和卡套中的阀芯相互作用，离开各自的锥形阀座，从而打开阀门，连接卡套和卡套的两侧通。
当插轴头部插到底后即可松开卡套，卡套在弹簧力的作用下恢复原位，卡套在恢复原位过程中推动钢球进入插轴上的梯形槽内，并将球固定在梯形槽内，产生自锁作用，使插轴被锁定在插套孔内不至脱落，从而实现快速连接。
同时插轴头部外圆有o型圈实现轴向密封，使内部流体不至向外泄露。
当须使接头的两端脱开时，只需将卡套向右推到底，这时在接头内部阀芯的弹簧力作用下，插轴自动从插套孔中退出，同时阀芯在弹簧的作用下，迅速将阀座口封闭，使接头内部流体不至向外泄露，从而实现快速脱离并保持内部流体不向外泄漏的目的。
20PM C式气动快速接头外丝2分接口(1/4)
气动快速接头：
是一种主要用于空气配管、气动工具的快速接头，不需要工具就能实现管路连通或断开的接头。
气动快速接头类型，按结构可分为：
1、两端开闭式：不链接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。
链接时——当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。
2、两端开放式：不链接——当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。
链接——当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏。
3、单路开闭式：不链接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。
链接时——当子体插入有套圈的母体一侧时，阀门被打开导致流体流动，垫圈被弹簧的力量推回原来的位置，不锈钢珠会锁住以确保子/母体连接，里面的垫圈能完全阻断流体的渗漏。
用途和特点：
快速接头适用于气压管路，压缩空气、氮气的连接，管路可以经常装卸的工作位置上，如气动工具在流水线的操作。
也可以用于油压机器、化学、船舶配管等。
气动快速接头使用注意事项：
●请不要用于快速流体接头以外的用途。
●请不要用于适用流体以外的流体。
●请不要与其它公司产的快速流体接头相连接。
●使用时不要超过最高使用压力。
●不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。
●不要进行人为的击打、弯曲、拉伸、防止造成破损。
●不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。
●如附着杂物会造成工作不良或泄漏。
●请勿拆卸快速接头。
