常见的气管接头规格
气管接头是用于连接气体管道的重要组件，广泛应用于工业、医疗、实验室等领域。
不同的气管接头规格适用于不同的管道直径和连接方式，以下是常见的气管接头规格：
1. 6mm气管接头：适用于直径为6mm的气体管道，常见于实验室和医疗设备中。
2. 8mm气管接头：适用于直径为8mm的气体管道，常见于工业气体输送系统中。
3. 10mm气管接头：适用于直径为10mm的气体管道，常见于大型工业设备和自动化生产线中。
4. 12mm气管接头：适用于直径为12mm的气体管道，常见于高压气体输送系统中。
5. T型气管接头：用于分支管道的连接，常见于实验室和医疗设备中。
6. Y型气管接头：用于分支管道的连接，常见于工业气体输送系统中。
7. 直通气管接头：用于连接同等直径的气体管道，常见于各种气体输送系统中。
以上是常见的气管接头规格，不同规格的气管接头适用于不同的场合和管道直径，选择合适的气管接头有助于保证系统的安全和可靠性。
- 1 -。
气动快插接头尺寸规格
气动快插接头的尺寸规格可以根据实际需求有所变化，但一般常见的尺寸规格有以下几种：
1. 节流型（一般用于空气压缩机、风管等）：
- 公称管径：6mm、8mm、10mm、12mm、16mm、20mm、
25mm、32mm、40mm等；
- 公称流量：3mm、4mm、6mm、9mm、12mm等。
2. 阀门型（一般用于液压系统、流体控制等）：
- 公称口径：DN6、DN8、DN10、DN15、DN20、DN25、
DN32等；
- 公称通径：2mm、4mm、6mm、10mm、12mm、20mm、
25mm等。
3. 快速插拔型（一般用于气动工具、气动系统等）：
- 公称尺寸：1/8英寸、1/4英寸、3/8英寸、1/2英寸、3/4英寸、1英寸等；
- 公称流量：20立方米/小时、50立方米/小时、100立方米/小时、200立方米/小时等。
需要注意的是，以上尺寸规格仅作为参考，实际使用时还需根据具体工作压力、流量要求以及连接接口等因素进行选择。
同时，气动快插接头的尺寸规格也可能因不同的国家和地区而有所差异。
因此，在选购气动快插接头时，建议参考相关标准和规范，或咨询专业人士以获得准确的尺寸规格信息。
气管接头螺纹规格表
一、规格型号
气管接头的规格型号通常根据其内径（ID）或外径（OD）进行标识。
常见的规格包括：1/8英寸、1/4英寸、3/8英寸、1/2英寸、3/4英寸和1英寸等。
二、螺距
螺距指的是相邻两个螺纹之间的距离。
常见的气管接头螺距有：1.0毫米、1.5毫米、2.0毫米和3.0毫米等。
螺距的选择取决于特定的应用需求，包括气体的流量和压力等。
三、材质
气管接头的材质必须能够承受气体的压力和摩擦，且具有良好的耐腐蚀性。
常见的材质包括：黄铜、碳钢、不锈钢和铝合金等。
其中，不锈钢和黄铜因其良好的耐腐蚀性和强度而被广泛使用。
四、表面处理
气管接头的表面处理可以增强其抗腐蚀性和美观度。
常见的表面处理方法包括：镀锌、镀铬、喷塑和喷漆等。
这些表面处理方法可以有效地提高气管接头的寿命和可靠性。
五、压力等级
气管接头的压力等级取决于其能承受的最大气体压力。
常见的压力等级包括：低压、中压和高压。
使用时，必须根据气体的压力选择合适压力等级的接头，以确保安全。

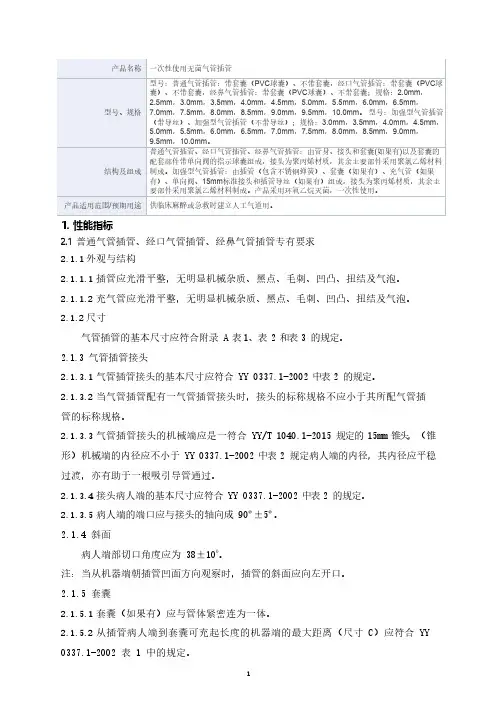

1.性能指标2.1普通气管插管、经口气管插管、经鼻气管插管专有要求2.1.1外观与结构2.1.1.1插管应光滑平整，无明显机械杂质、黑点、毛刺、凹凸、扭结及气泡。
2.1.1.2充气管应光滑平整，无明显机械杂质、黑点、毛刺、凹凸、扭结及气泡。
2.1.2尺寸气管插管的基本尺寸应符合附录A表1、表2和表3的规定。
2.1.3气管插管接头2.1.3.1气管插管接头的基本尺寸应符合YY0337.1-2002中表2的规定。
2.1.3.2当气管插管配有一气管插管接头时，接头的标称规格不应小于其所配气管插管的标称规格。
2.1.3.3气管插管接头的机械端应是一符合YY/T1040.1-2015规定的15mm锥头，（锥形）机械端的内径应不小于YY0337.1-2002中表2规定病人端的内径，其内径应平稳过渡，亦有助于一根吸引导管通过。
2.1.3.4接头病人端的基本尺寸应符合YY0337.1-2002中表2的规定。
2.1.3.5病人端的端口应与接头的轴向成90º±5º。
2.1.4斜面病人端部切口角度应为38±100。
注：当从机器端朝插管凹面方向观察时，插管的斜面应向左开口。
2.1.5套囊2.1.5.1套囊（如果有）应与管体紧密连为一体。
2.1.5.2从插管病人端到套囊可充起长度的机器端的最大距离（尺寸C）应符合YY 0337.1-2002表1中的规定。
2.1.5.3当按照YY0337.1-2002的附录A测定时，套囊充起直径应为标称值的±15%。
2.1.5.4当按照YY0337.1-2002的附录B进行缩陷试验时，钢珠应能自由通过插管。
2.1.5.5当按照YY0337.1-2002的附录C进行突出试验时，充起后的套囊的任何部分不应超过斜面的最近边缘。
2.1.6套囊充气管2.1.6.1充气管（如果有）的外径应不超过3.0mm，其分离点应位于气管插管的凹面方向。
充气腔周围的管壁不应占去气管插管腔内径的10%以上。
175488快插式穿板接头QSS-4用于塑料气管PAN,PUNQS快插接头系列为各种应用提供可靠连接。
快插式接头内部的不锈钢片将气管牢固卡紧，而不损坏其表面。
机械振动和压力波动被安全地吸收。
压下蓝色释管圈，即可拔出气管。
为了方便起见,在蓝色释管圈上都标有对应的管子外径。
NBR 橡胶密封环保证了标准外径气管和快插接头间的良好密封。
标准气管适用于压缩空气和真空。
Festo快插式螺纹接头为镀镍黄铜元件，具有良好的耐腐蚀性。
小型系列特别适用于Festo小型气动元件系列。
小型系列包括气管外径3, 4和6 mm, 螺纹接头M3, M5, M7, R1/8和G1/8标准系列快插式标准系列用于连接气管外径4, 6, 8, 10, 12和16 mm和螺纹R1/8至R1/2 和G1/8至G1/2。
特殊系列:- 阻燃，符合UL 94 V0- 耐腐蚀、防酸设计- 温度最高可达150摄氏度，防腐蚀能力强- 抗静电- 拆卸快插管接头上的气管的专用工具。
有3种螺纹供选择:公制螺纹- 带密封圈R螺纹符合DIN 2999-1和ISO 7/1标准-通过螺纹上的聚四氟乙烯涂层密封- 不需要密封平面- 自密封螺纹- 外径较小- 平面宽度较小- 用手将螺纹接头拧紧，然后用扳手拧1～2圈即可。
- 螺纹接头拆装最多可达5次。
G 螺纹符合DIN ISO 228-1- 带密封圈- 密封环可很好补偿螺纹公差- 螺纹较短- 固定安装深度- 密封环可更换- 由PBT制成的附着式密封圈- 内螺纹G1/8至G1/2 为G螺纹，符合DIN ISO 228-1标准有些快插式管接头可用内六角扳手安装。
但安装时必须保证内六角扳手不能插入太深，以免损坏接头后面的元件。
注意在安装功能接头时，如果接头螺纹拧入过深，会产生干扰。
因此，要注意螺纹接头的最大拧入深度和推荐紧固力矩。
如果紧固力矩超过推荐值50% 会导致器件损坏。
倒钩接头系列有了这些接头，管子的连接将更容易, 尤其适合用于控制箱, 用于安装框架和用于M5小型系统.- 带倒钩接头- 用于具有标准内径的气管- 用于2, 3, 4和6 mm 管子内径- M3和M5 公制螺纹- G1/8, G1/4和G3/8 G 螺纹- 防腐、耐酸派生型号附件插管钳ZMS拆管钳ZDS。
