快换接头基本知识PPT幻灯片

  • 格式：ppt
  • 大小：717.50 KB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

快插管件中文ppt资料 南昌(1)

快插管件中文ppt资料 南昌(1)

27
品质管理图
PRC Floor Heating Repair Fitting Common QC Flow Chart (Draft)
Applicable Facility Higashio Mech Inoue Sudare Made Revision （ Version ）
Control No. 1
黑心可锻铸铁管件: 300吨/月 (黑表面, 镀锌品, 环氧树脂内面衬塑& 外面涂漆)
世界唯一产品
PEX、PERT管 和铝塑复合管用快插管件 : 800,000个/月 不锈钢管& 铜管用管件 : 150,000个/月
欧洲市场 使用管道的情况见下图汇总比较
从1992年到2014年铜管pex管等都在减少，铝塑管却逐年增加替代了其他管道在 暖通领域的应用，足以说明铝塑管的优越性。
By Item and by each Setting
Once / 2 hrs At each Delivery ―
―
Vernier Calip er M ill Sheet Insp ection Rep ort
在外部夹紧 环的缩紧力 的作用下， 管道内壁和 o型圈大面 积的密封， 有效阻止漏 水。
可信赖! 因为......
革新的管道工程 –未来管道工程的选择
Feature1
Installation Procedures 施 工 顺 序
切断管子
校正管子
插进管件 中
容易, 简单 & 快速连接
简单&值得信赖
• 通过声音及目视便可确认是否完成了施工. 装好管子会听见卡塔声音。
Feature1
施工前 • 施工后也可以转动，可以简单改变管子的方向。

快换接头基础知识ppt课件

快换接头基础知识ppt课件
内螺纹接头/接头端， 另一个位于外螺纹接 头端 • 主要用于液压
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求
全速流动的其他应用
快速接头的类型
手动快速接头 • 必须手动卸下接头上
的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头的类型
快插式快速接头 快插式快速接头用一只 手就可以操作。只需将 螺纹短节推入接头承插， 就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
S
尺寸
T
温度
A
应用
M
介质
P
压力
快速接头基础知识
S.T.A.M.P.： • 尺寸:
1.需要什么尺寸的快速接头？ 2.（尺寸通常与软管尺寸相同） 3.需要什么样的端口连接？
快速接头基础知识
• S.T.A.M.P.：
• 温度: 介质温度和环境温度是多少？
• 应用: 1.对快速接头的功能性要求是什么？应用为静
气动快速接头的应用
• 软管 • 卷轴 • 注塑装配线 • 救生索 • 工厂 • 气动空气 • 工具 • 呼吸空气
60 系列应用
• 常规工业应用 • 汽车应用 • 工厂机器 • 生产设备
6600 系列应用
常规工业应用 汽车应用 自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼 建筑
6100 系列应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备 • 动力输出装置 • 低温工程
AG 应用
• 农业设备 • 林业设备 • 移动设备 • 钢厂机器 • 草坪设备 • 联合收割机 • 钻井工具

卡套接头基本知识介绍(共33张PPT)

卡套接头基本知识介绍(共33张PPT)

五、卡套接头密封原理
四分之一转演示（1）
9 6
抛光线
抛光线
四分之一转演示（2）
12 9
抛光面
四分之一转演示（3）
12 3
抛光面
四分之一转演示（4）
3 6
抛光面
四分之一转演示（5）
9 6
密封面
密封效果演示
六、在特定温度下不锈钢管耐压等级的修正
（七）阀件
名称： 用途：
针阀 （Needle Valve）
流量调节（有方向性）
名称： 用途：
单向阀 （Check Valve）
样品单向导通（有方向 性）
（八）阀件
（Q为屈服点，A、B、C、D、E为硫磷含量）
（Selective Valve）
检查螺帽和接头体连接是否紧密
4、合金结构钢（GB/T3077-1999）
用途：
此类钢多轧（锻）制成圆、方、扁型材和无缝钢管， 多用于制作机械产品中较重要和尺寸较大的零、部 件以及高压管道、容器等，此优质碳素结构钢更具
优良的综合力学性能。
、不锈钢
成分：
钢除含有（C、Si、Mn、P、S）五大元素外，主要 含有铬、镍合金元素
分类：
不锈钢 耐酸不锈钢 耐热不起皮不锈钢
用途：
耐酸不锈钢：此类钢制造的圆、板、带、丝、管等 被广泛用于化工设备、医疗器械，食品工业设备以 及家庭橱具和宾馆、饭店的装饰等 。
连接预处理柜内外管线
名称： 用途：
外螺纹卡套接头 (Male connector fitting) 连接管子和本体(容器)
（三）接头
（Selective Valve）
主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道 。

《快换接头基础知识》课件

《快换接头基础知识》课件
快换接头的优势
相对于其他液压连接器，快换接头具有更快的连接和断开时间，更容易使用，并且不需要任 何工具即可操作。快换接头还允许在系统运行时进行连接和断开，而无需停机。
快换接头与其他连接器的区别
相对于其他连接器，比如螺纹连接器或法兰连接器，快换接头可以更快地连接或断开系统， 而且可以在系统运行时进行连接和断开。
快换接头的发展趋势
1 自动化
2 轻量化材料
3 高压系统
随着自动化和机器人 技术的发展，快换接 头的需要将继续增长。
随着材料技术的发展， 快换接头将变得更轻、 更坚固和更具成本效 益，以满足各种领域 的需求。
高压系统的需求也将 推动快换接头技术的 发展，以满足更高压 的需求。
密封环
密封环通常由橡胶或其他弹 性材料制成，可以提供卓越 的密封性能，并防止泄漏或 其他损坏。
快换接头的安装和拆卸步骤
步骤 1
将插头插入插座直到听到“卡槽”锁定声音。
步骤 2
拉动插头以释放锁定机构，将其从插座中 拉出。
步骤 3
在拆卸前，确保在两个系统之间减压，这 样可以避免液压系统泄漏或其他损坏。
步骤 4
在安装之前检查密封环是否完好无损，如 果已经受损，则需要更换新的密封环。
快换接头的应用领域
航空领域
快换接头在航空工业中得到 广泛应用，如加油、液压控 制和ቤተ መጻሕፍቲ ባይዱ舱内部连接。
工业机械领域
工业机械领域中需要经常连 接和断开管道或设备的液压 系统，因此快换接头也被广 泛应用于该领域。
军事领域
在军事应用中，快换接头通 常用于军用车辆和装备的维 护和修理，以便快速连接和 断开液压系统。
快换接头的分类
1
手动快换接头

输液接头的日常维护与更换ppt课件

输液接头的日常维护与更换ppt课件
.
（3）输液结束后应选择适合剂量的生理盐水进行充分的 冲管（对插入长度及选用不同类型的静脉置管患者采用不 同的冲管剂量，达到充分冲管的目的），减少营养液或血 液在输液接头及导管内的残留。
.
加强手卫生管理
有研究显示，操作前、后医护人员手卫生执行率 分别为54.55％、47％，手卫生执行力偏低。
王红. 梅，刘媛媛，王婉秋等.输液接头微生物检测结果分析及护理对策[J].中华医院感染学杂 志,2014,29(12):7-8.
王红梅，刘媛媛，王婉秋等.输液接头微生物检测结果
.
分析及护理对策[J].中华医院感染学杂
志,2014,29(12):7-8.
目录
.
输液接头的分类及发展
（参考 US INS官方出版物）
.
输液接头的分类及发展
低
2005
CRBSI
导
病管
人
相 关
安性
全血
流
感
染
率
高 高 .
针刺伤率
医护人员安全
2000
分隔膜接头
机械阀 （无针正压接头）
1980
钝针连接 分隔膜第一代
1970接头
与肝素帽接头相比， 分隔膜可以有效缩短患 者的置管时间，减少并 发症的发生，并保持患 者的生活质量，是中心 静脉置管患者的首选方 法。
.
王玫，陈静，巩传国等.分隔膜无针密闭输液接头降 低中心静脉置管相关性血流感染的应用研究[J].中华 医院感染学杂志,2014,24(16):4001-4003.
改进输液前的消毒方法
通过采用独立包装的酒精棉片消毒无针接头，以正反 揉搓法消毒方法，时间>15s 。
由于碘伏液的待干时间长，消毒效果随之 下降，因此不做首选消毒剂。临床上可以用 75%的酒精消毒无针接头，75%的乙醇消毒 可迅速减少细菌数目,使细菌蛋白变性而直接 杀死细菌，且容易挥发。

1.套筒转换接头的使用-PPT

1.套筒转换接头的使用-PPT

汽车整车结构认知
2.套筒转换接头使用注意事项
在使用过程中，必须要控制扭矩 大小。因为套筒和手柄经转换后，不 是同一尺寸范围，如按原尺寸范围施 加力矩，则会损坏套筒或手柄。
汽车整车结构认知
汽车整车结构认知
谢谢观看
Thank You！
汽车整车结构认知
2.2 常用工具的使用 套筒转换接头的使用
1.套筒转换接头
套筒转换接头是将现有不同尺寸 规格的手柄和套筒配合使用， 转换 接头有两种，一种是“小 → 大”， 另一种是转换接头
例如，10mm系列的手柄接12.5mm 系列的套筒或12.5mm系列手柄接10mm 系列套筒等都需要转换接头。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.需要什么尺寸的快速接头？ 2.（尺寸通常与软管尺寸相同） 3.需要什么样的端口连接？
13
快速接头基础知识
• S.T.A.M.P.：
• 温度: 介质温度和环境温度是多少？
• 应用: 1.对快速接头的功能性要求是什么？应用为静
态还是动态？ 2.应用中是否需要在承受压力的情况下连接和
断开快速接头？ 3.是否需要一个业内可互换的快速接头？ 4.应用是否考虑空气杂质和流体损耗问题？
10
快速接头的类型
快插式快速接头 快插式快速接头用一只 手就可以操作。只需将 螺纹短节推入接头承插， 就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
11
快速接头基础知识
S.T.A.M.P.：
S
尺寸
T
温度
A
应用
M
介质
P
压力
12
快速接头基础知识
S.T.A.M.P.： • 尺寸:
用于水
7
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于
内螺纹接头/接头端， 另一个位于外螺纹接 头端 • 主要用于液压
8
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求
全速流动的其他应用
9
快速接头的类型
手动快速接头 • 必须手动卸下接头上
的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头基本知识
1

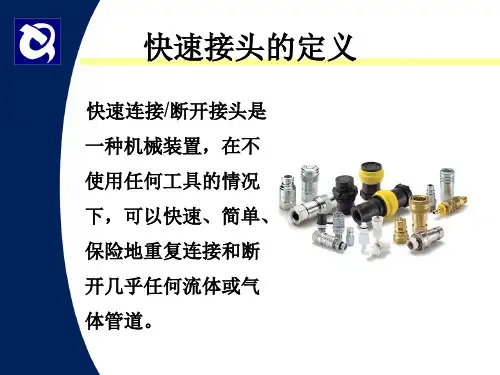

快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况 下，可以快速、简单、 保险地重复连接和断 开几乎任何流体或气 体管道。
2
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
3
快速接头基本知识 - 术语
• 常规工业应用 • 汽车应用 • 工厂机器 • 生产设备
17
6600 系列应用
常规工业应用
汽车应用
自卸卡车
废物处置
采矿
铺沥青
造纸厂
钢铁冶炼
建筑
18
6100 系列应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备 • 动力输出装置 • 低温工程
• 接头:又名承插、阴端、连接件、接头
体、内螺纹管接件和凹管接件等
• 螺纹短节:又名堵头、阀杆、凸形头、
连接件、阳螺纹管接件、探头、阳管接 件等
• 密封件:又名 O 型圈、弹性圈、衬垫、
垫圈
• 球体:接头总成的主要部件 • 阀总成:通常由阀、密封件、弹簧和阀
扣环组成。
4
快速接头基本知识 - 术语（续）
14
快速接头基础知识
S.T.A.M.P. • 介质
什么密封件和主体材料与系统的流体 兼容？ • 压力 1.应用的最大工作压力是多少？ 2.应用可承受的最大压降是多少？
15
气动快速接头的应用
• 软管 • 卷轴 • 注塑装配线 • 救生索 • 工厂 • 气动空气 • 工具 这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡”
• 这会导致压强的些许损失， 该损失可以“压降”或 psid 为单位
• 测量组件前后的压强 • 用前面的压强减去后面的
压强 = psid
6
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺
纹接头/接头端 • 主要用于气动，有些
快速接头:又叫快速接头装置、 快速接头、快速连接接头、 快速断开、快速操作接头 和快速接件
套筒:包含锁定装置（锁定球） 的设备
套筒防护:又名拖动防护或钩 伤防护。某些接头球体前 面的保护性环
管接件:用于连接软管接头或 设备的转接头部件或软管 头转接头
5
快速接头基本知识 - 压降
• 带阀的快速接头可能导致 系统出现压降。
19
AG 应用
• 农业设备 • 林业设备 • 移动设备 • 钢厂机器 • 草坪设备 • 联合收割机 • 钻井工具
20
高压应用
• 油田设备 • 水下连接 • 实验台 • 救援设备（救生颚） • 卷边机 • 高压动力装置 • 千斤顶 • 建筑 • 铁路
21
直通接头应用
• 花园软管 • 冲洗系统 • 移动水箱管道 • 冲模 • 高压清洗机 • 仅用于中低等压力的
液压应用
22
