输电线路在线监测与故障诊断技术浅析摘要：随着我国电网系统建设规模的不断扩大，电力输电线路的长度及复杂程度提高，同时由于输电线路长期处于室外环境下，受到环境等多种因素的影响，会出现不同程度的物理及化学变化，进而致使输电设备及元件的运行受到影响，进而产生电网系统故障。

因此，充分利用在线监测与故障诊断技术能够更加高效地判断输电线路故障问题，为故障及时高效处理提供可靠的技术参考。

关键词：输电线路；在线监测；故障诊断；技术前言电力系统输电线路由多个部分组成，整体来说组件结构较为简单，但是在整个电力系统中的应用数量较多，如果输电线路的某个环节出现故障，且故障问题没有得到及时处理，会导致出现大范围的停电。

利用传统的人工检测方式，已经无法满足电力复杂电力线路的检测需求，因此，在线监测及故障诊断技术的应用，进一步提升了输电线路故障检测效率和质量，为输电线路故障的及时处理提供了技术保障。

一、输电线路在线监测与故障诊断技术应用的价值电力输电线路在长期的使用过程中，会受到外界环境等因素的影响，导致输电线路出现不同的故障问题，进而影响整个电力系统的安全运行。

这就需要电力系统制定周期性的输电线路运维检修工作制度，对特定区域范围内的输电线路实施运行状态检测。

传统的人工检测方式受到检测工具以及检测环境的影响，无法达到实时精准监测的目标。

尤其对于长距离的输电线路来说，可能跨越丛林和建筑等情况，并且在野外环境下，这就加大了输电线路日常检修与维护工作的难度，一旦产生导线故障问题，会导致整个电力系统的稳定运行受到影响。

随着电网系统建设规模的不断扩大，输电线路的敷设距离不断增加，检修设备的数量也随之增多，在这种情况下，在线监测与故障诊断技术被广泛地应用。

输电线路产生故障前，会受到周围环境等多种因素的影响，产生不同程度的物理和化学变化，致使电力设备线路及元件产生不同程度的缺陷。

因此，在线监测系统的科学应用，能够更加及时高效地掌握电力线路和设备运行的环境以及设备自身的状态信息，并对设备的运行状态数据进行掌握，进而精准地诊断出输电线路潜在的故障隐患，并快速定位故障位置，有效提升了故障诊断及处理的效率。

南方电网设备技术规范书-架空输电线路导线弧垂监测装置技术规范（通用部分）中国南方电网有限责任公司2022年10月架空输电线路导线弧垂监测装置使用说明1.本技术规范书分为通用部分、专用部分。

2.项目单位根据需求选择所需导线弧垂监测装置的技术规范书，技术规范书原则上不能更改。

3.项目单位应按实际要求填写“需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表1.1项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表1.1项目单位技术差异表”移交给技术规范书审查会。

技术规范书审查会确认“表1.1项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款；2）项目单位要求值超出标准技术参数值；当发生需求变化时，需由技术规范书组织编写部门组织的规范书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4.技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。

5.投标人逐项响应技术规范书专用部分中“1项目需求部分”和“2投标人响应部分”两部分相应内容。

填写“1项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表2.1投标人技术偏差表”外，必要时应提供相应试验报告。

目录1总则............................................................. .............12应遵循的标准............................................................. .....13术语与定义............................................................. . (2)3.1导线弧垂监测装置............................................................. ...................................................23.2接触类导线弧垂监测装置............................................................. .......................................23.3非接触类导线弧垂监测装置............................................................. ...................................33.4监测对象............................................................. ............................................................... ....33.5受控采集方式............................................................. ...........................................................33.6自动采集方式............................................................. ...........................................................33.7采集间隔............................................................. ............................................................... ....33.8无效数据............................................................. ............................................................... ....33.9数据缺测率............................................................. ...............................................................33.10平均无故障工作时间............................................................. .............................................33.11装置运行状态............................................................. ..........................................................33.12装置掉线............................................................. ............................................................... ..33.13监测装置运行峰值功耗............................................................. .........................................33.14监测装置运行在线采集功耗............................................................. .................................33.15监测装置运行在线静态功耗............................................................. .................................33.16监测装置运行休眠功耗............................................................. .........................................43.17监测装置运行日耗电量............................................................. .........................................43.18最小启动电流............................................................. .........................................................44工作环境............................................................. .........45功能技术要求............................................................. .. (4)5.1安全性能要求............................................................. .. (4)5.2功能要求............................................................. ............................................................... .......45.3通信方式及规约............................................................. ..........................................................67质量保证和试验............................................................. ..118技术文件要求............................................................. . (13)中国南方电网有限责任公司架空输电线路导线弧垂监测装置技术规范书1总则1.1本技术规范书适用于中国南方电网有限责任公司采购的导线弧垂监测终端，它提出了该设备的功能设计、结构、性能、安装等方面的技术要求。

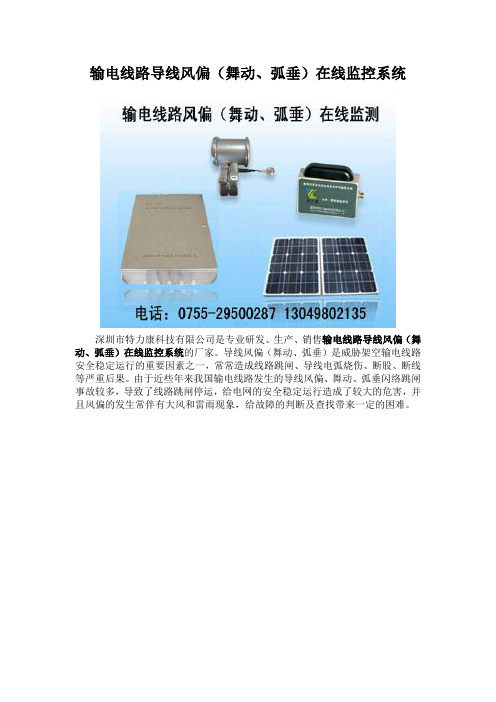

输电线路导线风偏（舞动、弧垂）在线监控系统深圳市特力康科技有限公司是专业研发、生产、销售输电线路导线风偏（舞动、弧垂）在线监控系统的厂家。

导线风偏（舞动、弧垂）是威胁架空输电线路安全稳定运行的重要因素之一，常常造成线路跳闸、导线电弧烧伤、断股、断线等严重后果。

由于近些年来我国输电线路发生的导线风偏、舞动、弧垂闪络跳闸事故较多，导致了线路跳闸停运，给电网的安全稳定运行造成了较大的危害，并且风偏的发生常伴有大风和雷雨现象，给故障的判断及查找带来一定的困难。

输电线路导线风偏（舞动、弧垂）在线监控系统的组成及原理：输电线路导线风偏（舞动、弧垂）在线监测系统由气象采集单元、风偏采集单元、子站和数据处理系统组成，气象采集单元和子站安装在输电线路杆塔上，风偏采集单元安装在导线上。

气象采集单元和风偏采集单元子把采集的气象参数、风偏角、倾斜角，传输到子站，然后通过无线网络方式向数据处理系统发送，数据处理系统完成对监测数据的转换和处理。

输电线路导线弧垂在线监测系统的使用，便于运行部门在紧急状况下制定应对措施，同时也为线路设计时考虑气候条件、设定预防水平提供可靠依据。

输电线路导线风偏（舞动、弧垂）在线监控系统的主要功能：1、具有对导线风偏（舞动、弧垂）的实时监测和报警功能。

2、利用运营商已有的3G/GPRS/CDMA网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。

4、系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。

极强的抗干扰、抗雷击、确保系统运行稳定可靠。

5、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。

6、线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。

本文根据我公司两边相导线弧垂调整，措施为拆除耐张塔两边相导线端PT调整板，将导线耐张线夹通过U型挂环（U-1290）与LF-25-120/400型联板直接连接。经过反复的验算和试验,，拆除两基耐张塔PT调整板后，导线弧垂可提升约2米左右。工作取得了预期效果。
2导线弧垂作业方法
这次作业,选定在耐张段导线处开断,因此,确定了如下作业方法:
3、地电位电工、等电位电工与地面电工配合同时传递绝缘拉板至作业位置，等电位电工先将绝缘拉板连接在卡线器上（绝缘拉板卡线器与导线防脱保护绳的距离保持20-30mm,导线防脱保护绳的卡线器在绝缘拉板卡线器前端）确保其连接可靠后，地电位电工将绝缘拉板与双钩紧线器连接确保其连接可靠。地电位电工1号、2号将双钩丝杠收紧至绝缘拉板受力后，3号电工检查绝缘拉板受力情况并进行报告，无异常后继续收紧双钩丝杠，使PT挂板成可拆卸状态，等电位电工、地电位电工检查绝缘拉板、丝杠各连接部位是否连接可靠并汇报。
5小结
通过对两边相导线弧垂调整、检修，加强了电力线路施工的精确性、可靠性。这是对带电作业新项目的一次尝试。调整后的导线弧垂及导线接头,运行正常,情况良好。满足了线路的技术要求，为以后输电线路的应用提供了有力的保证。
参考文献
[1]徐炳生,徐海田.220kV双回路双分裂导线带电调整弧垂[J].东北电力技术,1995,07:49-50+48.
（4）弧垂达到理想状态后，杆上人员重新卡好耐张线夹螺丝，松开紧线器和牵引绳，检查无误后，拆除紧线器和牵引绳，使导线恢复自然状态。如因调整弧垂引起引流线变化，则重新做好引流线，检查无误后，人员即可下杆。在直线杆上将导线重新扎在绝缘子上，拆除保险绳索，人员即可下杆，工作即告结束。
3导线弧垂调整方案
由于观测弧垂时及导线自身塑性伸长及蠕变等许多不确定因素的存在，而且导线的塑性伸长和蠕变是一个相当长的时间，我们在施工的时候给弧垂进行过紧补偿的时候在竣工验收的时候可能弧垂还超出允许正误差范围（过紧），所以在施工时施工人员根据实际情况以及自身经验进行相应调整就显得尤为重要。施工人员灵活掌握弧垂观测的做法和注意事项，就可以加强电力线路施工的精确性、可靠性。

附件部分................................................................ 20
一、观测档弧垂的计算 ............................................................. 20 二、孤立档的观测弧垂值计算 ....................................................... 22 三、角度法观测档弧垂计算附表 ..................................................... 22
第一章
弧垂的概念 ...................................................... 1
一、弧垂 .......................................................................... 1 二、弧垂的衡量方法 ................................................................ 1
第一章
一、弧垂
弧垂的概念
架空线弧垂是指以杆塔为支持物而悬挂起来的呈弧形状的曲线。 架空线任一点至两端 悬挂点连线的铅垂距离，称为架空线的该点的弧垂，亦称弛度。 二、弧垂的衡量方法 衡量弧垂值的大小分两种情况：
（1）两悬挂点等高，如图 1-1 所示，A、B 为等高的两悬挂点， AOB 为架空线，0 为 其最低点， 则 0 点在档距中点， 0 点至 A、 B 连线的垂直距离即为架空线弧垂 AOB 的弧垂值， 用 f 表示；
一、弧垂观测步骤 .................................................................. 3 二、弧垂观测方法 .................................................................. 3 三、弧垂计算及观测注意事项 ........................................................ 5 四、经纬仪找平弧垂的方法和注意事项 ................................................ 5

主讲:赵先德
第二章 导线应力弧垂分析
第五节 水平档距和垂直档距
一、水平档距和水平荷载 悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由 两侧杆塔承担。 风压水平荷载是沿线长均布的荷载。 在平抛物线近似计算中， 我们假定一档导线长等于档 距，若设每米长导线上的风 压荷载为p，则AB档(如图25-1所示)导线上的风压荷载 P1=p l 1，由AB两杆塔平均承 担；AC档导线上的风压荷 载P2=p l2，由AC两杆塔平均 承担。对A杆来说，所要承 图 2-5-1 水平档距和垂直档距 担的总风压荷载为
m1、m2分别为 l1档和 l 2档中导线最低点对档距中点的偏移值，由式 (2-4-7)可得
m1
o h1
gl1
m2
o偏移方向，A杆的垂直 档距为
图 2-5-1 水平档距和垂直档距
lv l v1 l v 2
o h1 h2 l1 o h1 l 2 o h2 lh 2 gl1 2 gl2 g l1 l 2
2 v2 2
1
1
⑸两档距导线最低点均落在相应的档距范围之外，且B、C悬点均比 l l v为正值，A悬 A悬点低，即 lv1 l1 m1 ，l 2 m ， l v1、 l v2均为正值， 2 点受下压力作用。这种情况一般出现在位于山顶的杆塔，垂直档距 较大，杆塔所受下压力较大，工程中常称之为压档。
2 v2 2
l v为负值，导 ⑶情况和(b)相似，但这时| lv1 || lv 2 |，所以 lv1 lv 2 0 ， 线传递到A悬点的垂直力G=gA l v为负值，即方向向上的作用力，称 为受上拔力作用。
⑷两档距导线的最低点均落在相应的档距范围之外，且B、C悬点均 l l1 l 比A悬点高，即两侧垂直档距分量分别为：lv1 m1 ， 2 m ， 2 l l l l l l m 2 且 ， 。所以 v= v1+ v2＜０， v为负值，A悬点受上拔 m2 2 2 力作用。

高压架空输电线路的弧垂观测研究摘要: 高压输电线路弧垂观测在输电线路施工中是一项技术性很强的一项工作，对于线路施工和安全运行至关重要，准确的、符合设计要求的线路弧垂能够保证导线对地、对交叉跨越物保持足够的安全距离，同时避免由于弧垂过小引起杆塔受力过大而引起倒塔断线事故的发生。

本文分析了高压架空输电线路弧垂观测中主要方法和使用条件。

关键词：高压；输电线路；弧垂观测；导线弧垂观测的方法一般有异长法、等长法、角度法等。

在实际操作中，为操作简便，不受档距、悬挂点高差在测量时所引起的影响，减少观测时大量的现场计算量及掌握弧垂的实际误差范围，应首先选用等长法和异长法。

当现场客观条件受到限制，不能采用异长法和等长法观测时，可采用角度法等其他方法。

一、驰度板观测法①等长法等长法，又称平行四边形法，在观测档的 2 基的杆塔上绑上弧垂板，然后利用三点一线这一原理测弧垂。

当塔高大于 f 且两个塔的视线通视时，自电线的悬挂点各向下量 f 处设置色彩鲜明的标志样板，用目视或者望远镜从样板 1 看向样板2（或者从样板 2 看向样板l），则电线与l，2 连线的相切的弧垂即为f。

②异长法图4异常法检查弧垂如图4，先在一侧杆塔上选择适当的 a 值，在导线悬挂点以下垂直距离 a 处固定花杆或弧垂板，在另一侧设活动弧垂板，用目测或借助望远镜上下移动活动弧垂板，直到两杆塔上弧垂板间的连线与架空线的悬挂曲线相切为止，量出此时活动弧垂板到上方导线悬点间的垂直距离 b 值，则该档的检查弧垂值：异常法检查弧垂由于常用目测进行测量，所以只能用于档距较小、导线直径较小、a<3f（理论上可用在a<4f）的档距的弧垂检查，不能用在大跨越档距中的测量。

这种方法主要应用在由于地形、塔高等制约而不能采取等长法的情况。

二、角度法由于在山地与高山大岭架线，其电线必然会形成大档距、高海拔，因此测量工作量大，其主要检测线路架线弧垂的方法为角度法。

①档端角度法档端测量方法是典型的测量弧垂方法，如图1，将经纬仪安置于导线悬点的正下方A点（档端），量出仪器高度i，调整望远镜视线令其与导线相切，读出此时的竖直角θ1，继续抬高望远镜的视线，瞄准B杆塔导线的悬点处，读出此时的竖直角θ2，则该档的检测弧垂计算式为：公式中：当经纬仪测出的θ1、θ2角为仰角时，应当取“+”值代入上式；当为俯角时，应当取“-”值代入上式。

架空输电线路导线弧垂测量分析摘要：在电力系统中，采用架空线路进行输电，是当前我国电力输送过程中所采用的主要方式之一。

而要想保证这种输电方式的安全、稳定运行，必须准确测量弧垂的数值。

而档端法是一种准确测量弧垂数值的方法，研究其具体的应用，具有十分重要的意义。

关键词：架空；输电线路；导线弧垂；测量方法引言架空输电线路进行弧垂测量，如果观测档处于复杂特殊环境中，此时在地面无法直接竖立测量仪器进行测量，常规方法不再适用，给测量工作带来困难。

社会发展进程的加快使我国的用电需求量日渐增加，既给电力企业带来了无限的发展空间，也给其带来了更多安全与质量方面的压力。

电力能源的特殊性在为人们创造便捷高效生活的同时也同样充斥着诸多安全隐患，高压电线路尤其具有危险性，安全的电网结构既是电力发展的基础，也是电力行业管理水平和技术水平的重要体现，因此，在架设高压架空输电线路时，施工人员必须掌握各项施工要点以保障施工的有效性和安全性、提高高压架空输电线路的质量，以科学有效的施工管理要点为指导促进其长远发展。

1架空输电线路及输电线路导线弧垂概述1.1架空输电线路（1）架空输电线路的定义导线承担传导电流的功能，必须具有足够的截面以保持合理的通流密度。

导线都是处在高电位。

为了减小电晕放电引起的电能损耗和电磁干扰，导线还应具有较大的曲率半径。

超高压输电线路，由于输送容量大，工作电压高，多采用分裂导线（即用多根导线组成一相导线。

2分裂、3分裂或 4分裂导线使用最多。

特高压输电线路则采用6、8、10或12分裂导线）。

架空地线（又称避雷线）主要用于防止架空线路遭受雷闪袭击所引起的事故，它与接地装置共同起防雷作用。

绝缘子串是由单个悬式绝缘子串接而成，需满足绝缘强度和机械强度的要求。

主要根据不同的电压等级来确定每串绝缘子的个数，也可以用棒式绝缘子串接。

对于特殊地段的架空线路，如污秽地区，还需采用特别型号的绝缘子串。

杆塔是架空线路的主要支撑结构，多由钢筋混凝土或钢材构成，根据机械强度和电绝缘强度的要求进行结构设计[1]。

《输电线路基础》第章-导线应力弧垂分析-第节-导线的状态讲解课件 (二)
1. 导线应力
- 导线在使用过程中会受到拉力的作用，这种拉力会导致导线产生应力。

- 导线应力的大小与导线的材料、直径、长度以及受力情况有关。

- 导线应力的大小对导线的使用寿命和安全性都有着重要的影响。

2. 弧垂分析
- 弧垂是指导线在两个支点之间的下垂程度。

- 弧垂大小与导线的张力、跨距、重量以及环境温度等因素有关。

- 弧垂分析是对导线状态进行评估的重要手段。

3. 导线状态
- 导线状态包括张力状态、弧垂状态、振动状态等。

- 张力状态是指导线受到的拉力大小，它会影响导线的应力和弧垂。

- 弧垂状态是指导线在两个支点之间的下垂程度，它会影响导线的张力和应力。

- 振动状态是指导线在风力等外力作用下的振动情况，它会影响导线的疲劳寿命和安全性。

4. 导线状态的评估
- 导线状态的评估是对导线安全性和使用寿命的重要保障。

- 导线状态的评估需要考虑导线的材料、直径、长度、跨距、环境温
度等因素。

- 导线状态的评估需要借助弧垂分析等手段，对导线的状态进行全面、准确的评估。

5. 导线状态的调整
- 当导线状态不符合要求时，需要采取相应的调整措施。

- 导线状态的调整可以通过调整张力、增加支点、更换导线等方式实现。

- 导线状态的调整需要根据具体情况进行，以保障导线的安全性和使
用寿命。

输电线路紧线施工中弧垂观测与调整方法的应用作者：杨新星来源：《科学与财富》2017年第33期摘要：输电线路建设的过程中，弧垂是衡量工程建设质量的重要指标之一。

传统的目视观测方法准确性较差，对输电线路紧线施工施工过程中的弧垂观测的计算方法、应当注意的问题与弧垂调整的方法进行介绍以期提高弧垂观测的准确性与效率。

关键词：输电线；紧线施工；弧垂观测；弧垂调整1引言当前随着我国输电线路建设与发展，对输电线弧垂质量的要求越来越高。

以往工程竣工之后对弧垂质量的检测都是采取抽检的方式，大约抽取工程线路的四分之一进行抽检。

随着输电线路对弧垂质量的要求变高，要求对每段输电线进行弧垂质量检测。

但是由于输电线上任意一点的弧垂理论上都要进行计算进而会使得检测的工作量剧增。

基于此，本文对输电线路紧线施工中弧垂观测的方法进行了改进与调整，以减小弧垂观测的工作量。

2弧垂观测2.1计算方式采用经纬仪也就是角度测量方法来对弧垂进行计算可以有效的确保经纬仪计算的准确度，并且能够保障观测的效率，因而在弧垂计算过程中应用的十分广泛。

角度观测法可以通过观测输电线的角度来代替观测输电线上任意一点与支撑点的铅垂距离，利用经纬仪可以在地面上准确的完成一系列的观测活动。

其相对于目测方法最大的优势就是准确，其他相对准确的观测方法都需要人登杆去检测，显然可以在地面上进行的角度测量法无疑更具有安全优势和效率优势。

根据经纬仪摆放位置的不同可以将角度观测法分为档端角度法、档外角度法、档内角度法。

三种角度法中，应优先使用档端角度法。

其中档端角度测量法由于操作简单且便于计算因而最为常用，而在不适合采用档端角度测量法的时候才采用其他两种方法来测量角度。

档端角度法将经纬仪放置于档距的端点来对弧度进行观测，相应的弧垂计算公式为：这种方法多用于观测输电导线的弛度，但是由于视角线所存在的局限性，会存在一定的观测误差。

档内角度法通常情况下将经纬仪放置于档距端点，但是无法观测到最大的弧垂点，因而通常在仪器位于观测档内能够观测到最大铅锤点的时候才采用，这种方式下的弧垂计算公式为：档内法弧垂观测角的计算公式：档外角度法将仪器放置于观测档前、后一档的端点或观测档线行方向有利的观测位置，在上述仰角或者俯角无法观测到弧垂，而只有在此方法下才能够观测到最大弧垂点的时候采用，这种方法下弧垂的计算公式为：在公式1、2、4中，a为仪器到临近杆塔悬挂点的垂直距离，h为观测档悬挂点高差，f为导线弧垂，l为观测档距离，l1为观测点与临近杆塔水平距离，θ为观测导线弧垂时的角度，φ为观测远方导线悬挂点时的角度。

电力系统中输电线路的监测及检查要点探究【摘要】随着电力技术的不断发展，为了适应社会经济整体发展的需要，输电线路的配送距离在不断加长，已经接近成百上千米的传输路径。

在这样的电力配送模式之下，输电线路的供电数量和质量都必须要相应提升。

本文主要针对现阶段电力企业中的输电线路检测及检查能问题进行探讨，希望通过这些问题的研究可以对在输配电岗位工作的人员有所启发。

【关键词】电力系统；输电线路；监测控制随着社会经济的不断发展，从国家到各级地方对电力系统的规模和技术水平都有了一个更高的要求，与之配套的是建立健全电力检测系统，以便更好的检测电力系统的输电线路运行情况。

例如动态增容监测、施工弧垂观测、防雷监测等相关设施都要确保完好无损的处在运行状态，切实做好每个环节的检测监控工作，也只有这样才可以确保整个电力系统网络的安全运行。

1 电力系统中对输电线路监测及检查的意义由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统称为电力系统。

它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。

电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。

电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。

电网事业的飞速进步带动了电力行业的发展，输电线路实行监测和检修也是非常必要的，这将是电力行业实现科技化、现代的化必经之路。

在线、远程监控技术的应用、多功能仪器设备的应用都将不断推动电力行业向前发展。

监测和检查工作不能盲目、草率、必须有经过严格培训的专业人员来操作，它也能够实现减员增效的效果。

电力系统的安全畅通运行也能够节省电力企业不必要的维修费用，整个系统的良好运行也是保证人民、国家生命、财产安全的重要手段，必将带动企业的经济效益和社会效益。

输电线路由于具有布局范围大、电力需求多样、线路距离长等特点，一旦受到大风、冰雪、暴雨、冰雹等恶劣天气的影响，或者是山洪、地震、山体滑坡等严重自然灾害的影响，线路很可能受损甚至中断，影响着电力系统的运行和安全状态。

由于架空输电线路多为钢芯铝绞线，而钢芯 和铝股作为金属导体，具有较为明显的热胀冷缩 性质，其长度与导线温度存在近似的线性关系。
温度-弧垂检测法通常利用状态方程对导线 的温度和应力之间的关系进行计算，从而推导出 输电导线的曲线方程。温度检测法所检测的温度 与应力的状态方程参量多采用统一的数值来描述 钢芯铝绞线，而忽略与钢芯和铝股本身在热胀冷 缩时由于不同的热膨胀系数和杨氏模量引起的应 力不同。
Abstract: Sag detection is of great significance to the design♦ operation and maintenance of transmission lines. Through the analysis and comparison of the existing detection methods of transmission line sag, the advantages and disadvantages of these methods are summarized, which provides a basis for users to choose or improve the methods. In addition, on the basis of the existing methods, the method of sag detection based on microwave ranging is proposed» which can provide a new idea for future research. Key words: transmission lines； sag detection； microwave ranging
有方法基础上，提出了基于微波测距的弧垂检测方法，可为今后的研究提供新的思路。

35kV线路弧垂计算与观测1 概述峨山化念至新平县城35kV高压输电线路是笔者参与测量、设计、施工、架设的一条地方线路。

线路全长20．4km，架设导线为LGJ－70钢芯铝绞线，线路设计输送容量，电压降Δu按10％计，P＝7834kW。

线路设计投资为33．42万元（每公里线路投资为1．64万元）。

线路穿越的地区为0类气象区，设计采用的技术参数为：最低气温t n＝－5℃，最高气温t m＝40℃，导线最低温度时的比载g n＝3．468×10－3kg／m·mm2，导线最大荷载（风速V＝25m／s）的比载g m＝6．696×10－3kg／m·mm2，导线膨胀系数α＝19．20×10－6（1／℃），导线弹性模量E＝8．25×103kg／mm2，αE=0.1584,E/24=343.8,导线设计使用应力σm＝10kg／mm2，平均应行应力σc＝7kg／mm2。

全线路共分13个耐张段，架设杆塔55基，其中，A型转角杆12基，上型杆27基，П型杆11基，三联杆3基，圆钢酒杯型铁塔2基。

本工程在设计和施工过程中，从勘测规划到测量设计、立杆架线、弧垂观测等，各个环节都严格按设计和施工规范把关。

工程竣工后，经玉溪供电所技术人员现场验收，线间距离、弧垂、对地距离等各项技术指标均已达到送变电工程技术规范要求，并对所作的工作给予了充分的肯定和高度评价。

2 线路观测弧垂计算线路观测弧垂计算按线路中所设耐张段逐段进行，计算程序是根据各耐张段内实测的各杆位间的水平档距，悬点交差，算出代表档距（规律档距）L np，而后再按状态方程式求解出各耐张段不同温度时的导线工作应力σn，最后选定观测档，算出不同温度时的观测弧垂f及观测角θ，供紧线时查用。

2．1 代表档距L np的计算各耐张段内代表档距L np、工作应力σn、弧垂f np的计算草图如图1所示。

代表档距L np分平地和山地两种情况计算，计算式如下：3）计算实例新平属山区县，L np按山地计算式计算，以第13耐张段为例，L np计算成果见表1。

输电架空线路弧垂及调整分析摘要：输电架空线路在施工架线和运行中都会碰到观测导线弧垂的工作。

弧垂测量对于控制线路的安全运行起到很重要的作用。

孤垂值如超差，返工处理工作十分困难。

因此，对弧垂进行观测检查和调整，是线路施工中最为重要的—部分。

关键词：输电线路；弧垂观测；调整技术；架空线是输电线路中经常采用的形式。

在温差大的地区弧垂过小，导线的热胀冷缩使导线在低温天气弧垂过小、张力过大而导致导线断股或断裂的现象；弧垂过大在高温季节会使导线垂得很低，出现安全隐患。

另外架空线的放线尺寸如不能精确控制也会导致弧垂大小不一，影响美观。

在架空线施工中，控制合理的弧垂量是保证线路安全运行而又使架空线外形美观的关键问题之一。

架空线档距内，弧垂是指平行于两悬挂点连线的直线与架空线相切的切点到悬挂点连线之问的悬垂距离，一般用f表示。

为了使架空线在任何气象条件下，都能保证线路安全运行及输电导线对地、对被跨越物的距离，符合电气安全技术规范的要求，需确定架空线的适当弧垂。

施工时，根据导线张力设计资料及现场实际情况(主要是气温)，按设计要求，计算出观测档的弧垂f值，架线时进行精确的弧垂观测，调整架空线的张力，直至使观测弧垂与计算值相符。

正是由于架线施工的复杂性及现场实际情况的多变性，使架空线的弧垂值或多或少有一定误差，220kV及以上的架空输电线路的弧垂值允许偏差±2．5％。

为保证新投产的线路安全进行，线路投产前验收时，应对架空线弧垂进行检查、复核。

1 弧垂观测1．1 常用角度法观测弧垂计算公式为了保证弧垂的准确性及提高观测弧垂的效率，在输送电施工中，广泛应用了经纬仪观测弧垂，即角度法观测弧垂。

角度法是指用观测架空线弧垂的角度以替代观测垂直距离实现用经纬仪在地面直接控制架空线的弧垂。

其优点是对于大档距，用目视观测架空线切点比较模糊，用经纬仪比较清晰，观测比较准确。

而且等长法、异长法观测弧垂往往需要作业人员登杆观测，角度法可以直接在地面观测，比较安全方便。

附件7：智能监测装置技术规范之七导线弧垂智能监测装置技术规范国家电网公司生技部中国电力科学研究院2010 年9 月目次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (4)4 监测对象及系统组成 (4)5 功能要求 (4)6 技术要求 (5)7 试验项目及方法 (8)8 安装、调试与验收 (9)附录A（规范性附录）导线弧垂智能监测装置数据输出接口 (11)输电线路导线弧垂智能监测装置技术规范1范围本标准规定了输电线路导线弧垂智能监测装置的监测对象、基本功能、技术要求、试验项目、试验方法、安装、调试、验收等。

本标准适用于交流66kV～1000kV、直流±400kV～±800kV架空输电线路。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB 191包装储运图示标志GB 2314电力金具通用技术条件GB 4208外壳防护等级（IP代码）GB/T 2317.2电力金具电晕和无线电干扰试验GB/T 2317.3电力金具热循环试验方法GB/T 2338—2002架空电力线路间隔棒技术条件和试验方法GB/T 2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2电工电子产品环境试验第2部分：试验方法试验A：高温GB/T 2423.4—1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.10—1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）GB/T 6587.6电子测量仪器运输试验GB/T 6587.7电子测量仪器基本安全试验GB/T 6593电子测量仪器质量检验规则GB/T 11463—1989电子测量仪器可靠性试验GB/T 14436工业产品保证文件总则GB/T 15844.1—1995移动通信调频无线电话机通用技术条件GB/T 16611—1996数传电台通用规范GB/T 16927.1高电压试验技术第一部分：一般试验要求GB/T 17626.2—1998试验和测量技术静电放电抗扰度试验GB/T 17626.3—1998试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.8—1998试验和测量技术工频磁场抗扰度试验GB/T 17626.9—1998试验和测量技术脉冲磁场抗扰度试验YD/T 799—1996通信用阀控式密封铅酸蓄电池技术要求和检验方法YD/T 1028—1999800MHz CDMA数字蜂窝移动通信系统设备总技术规范：移动台部分YD/T 1214—2002900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：移动台DL/T 741—2001架空送电线路运行规程DL/T 5092—1999110kV～500kV架空送电线路设计技术规程Q/GDW 245－2008架空输电线路在线监测系统通用技术条件Q/GDW 242－2008 架空输电线路导线温度在线监测系统技术导则3 术语和定义“架空输电线路在线监测系统通用技术规范”确立的以及下列术语和定义适用于本标准。

输电线路连续上下山档导线弧垂调整技术摘要：架空输电线路长期暴露在野外环境当中，随着线路运行时间的增加及周围环境变化，输电线路导线的弧垂也会发生变化，造成导线对地或对交跨物的距离不能满足安全要求。

尤其是地形高差较大的山区，输电线路的安全系数较小，对电线弧垂发生变化的路段必须及时调整，确保导线对地或对建筑物的安全距离。

文中简单介绍了导线长和弧垂之间的关系，深入研究了输电线路连续上下山档导线弧垂调整技术。

关键词：输电线路；弧垂观测；调整技术引言高山区送电线路工程一般因山高或连续上下山等因素，导致相邻塔位高差和档距较大，紧线过程中弧垂调整难度很大。

输电线路弧垂对地距离不足则威胁人们的出行安全和用电质量，因此导线弧垂观测和调整对送电线路工程建设中异常重要[1]。

本次论文针对高山区的地形特点，研究220kV及500kV送电线路连续上下山档导线弧垂观测和调整技术，以期为我国高山区架空输电线路一线人员的工作提供帮助。

1.弧垂观测与调整技术选择合适的观测档可以全面掌握和控制紧线段的应力状态，对弧垂的观测和准确计算意义重大，选择观测档时应遵循四点原则：①选择的观测档要具备代表性，例如在重要的被跨越物附近可以设置观测档；②观测档的位置设计要呈均匀分布状态，在相邻观测档中线档保持在四个以下；③选择时以档距大，悬挂点高差小的直线档为优先考虑对象；④选择对邻近线档具有极大检测范围的塔号。

输电线路弧垂观测和调整必须遵循以下程序：首先收紧导线并调整距离紧线场最远观测档的弧垂，确保其满足导线弧垂要求，之后放松导线并调整距离紧线场次远观测档的弧垂，保证弧垂合格或者略大于导线弧垂要求，再收紧导线并调整距紧线场第三远观测当弧垂，调整合格后以此类推，至所有观测档调整完毕。

此项工作完成仅仅是完成了导线弧垂的粗调，各导线之间的弧垂设计存在一定偏差，因此必须通过精调使弧垂处于允许的误差范围之内，具体操作为：用手扳动葫芦对同相子导线进行逐根细调，尽量调整导线与十字丝的视线相切，操平后方可在塔上画印。

2 3 gm l Lm l 2 24 m 2 3 gn l Ln l 2 24 n
将该式代人式(2-6-1)，则 2 3 2 3 2 3 gn l gm l gm l 1 l l t n t m n m l 2 2 2 E 24 n 24 m 24 m 因上式中
A 428
ｇｍ=ｇｎ＝ｇ１＝30.268×l0-3（N／m· ｍｍ２）
附录D中的表2查得 热膨胀系数 α=20.9×１０-６（l／℃） 弹性系数 E=63000MPa 其次，计算耐张段的代表档距
l0
l l
3 i i
5003 3503 4003 4803 444.92(m) 500 350 400 480
24 m
代入（2-6-2）得：
B n
A

2 n
或 n n B A
2
该三次方程的系数A恒为正，B可正可负，根据苗卡儿关于方程系 数符号法规则和导线力学的物理概念可知，方程只有一个正实数根， 就是σn的有效解。 求σn有效解的方法可用计算机求解，也可用计算尺试探求解。但 目前计算尺已被计算器取代，在此介绍一种借助于计算器能运算余 弦函数和双曲函数的功能，求解方程准确解的方法。 导线状态方程： 判别式：
再利用式(2-6-3)求解最高气温时导线应力，此时最低气温为已知 条件，最高气温为待求条件
2 2 Egn l 63000 30.248 103 444.922 A 475429 .9025 24 24
2 2 Egm l B m E t n t m 2 24 m
13.5 A 13.5 475429.902 5 C 1 271.4418717 1 3 3 |B| 28.73748624
