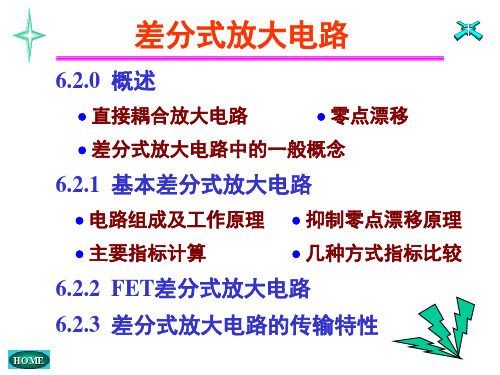

差分式放大电路
差分式放大电路一、直接耦合多级放大电路的零点漂移
多级放大电路的耦合方式为了获得足够高的增益或满足输入电阻、输出电阻的特殊要求，实用的放大电路通常由几级基本放大单元级联而成，构成多级放大电路。
各级之间的连接方式称为耦合方式。
常用的耦合方式有阻容耦合、变压器耦合、直接耦合三种。
式中gm 为T1、T2 的互导。
输入电阻的计算与BJT 构成的差分放大电路有所差别。
由于场效应管的输入电阻很大，栅极电流可忽略不计。
同时，该电路的栅极有Rg 电阻接地。
所以，差模输入电阻为
Rid»Rg
十、差分放大电路的传输特性
差分式放大电路在小信号线性工作状态下的放大作用。
当信号较大时，输入输出的关系可通过传输特性曲线来描述。
下面以图1 所示电路为例进行讨论。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
基本差分放大电路详解：
差分放大电路是一种电子电路，通过对两个相同型号的管子的共模输入信号进行放大，实现差分信号的放大。
这种电路广泛应用于各种电子设备和系统中，如通信、测量、计算机等。
差分放大电路由两个完全对称的共射放大电路组成，每个管子的参数完全一样，温度特性也完全相同。
这两个管子的集电极分别接在一起，并通过公共电阻Ree 进行供电。
这样做的目的是使两个管子的工作点相同，从而减小了零点漂移的影响。
差分放大电路的特点包括：
1.抑制零点漂移：由于电路的对称性，差分放大电路可以有效地抑制零点漂移，提高
了电路的稳定性。
2.差模信号放大：差分放大电路主要对差模信号进行放大，这种信号是由两个输入端
输入大小相等、极性相反的信号组成的。
3.抑制共模信号：差分放大电路对共模信号有抑制作用，共模信号是指大小相等、极
性相同的两个信号。
差分放大电路在直接耦合电路和测量电路的输入端中有着广泛的应用。
由于其具有对称性，可以有效地稳定静态工作点，同时具有抑制共模信号的作用。
在实践中，为了获得更好的性能，可以采用适当的负反馈和温度补偿措施。
7.2 差分式放大电路7.2.1 差分式放大电路的一般结构 7.2.3 BJT差分式放大电路 7.2.2 FET差分式放大电路7.2.1 差分式放大电路的一般结构1. 用三端器件组成的差分式放大电路电路参数 对称相等 T1 、T2vi1 、vi2 vo1 、vo27.2.1 差分式放大电路的一般结构2. 差模信号和共模信号 有关概念vid = vi1 vi2 差模电压v ic=1 2 (vi1vi2 )共模电压有vi1=vicvid 2vi2=vicvid 2共模信号vic ：大小同，相位同；大小同， 相位同大小同， 相位反差模信号1/2vid ：大小同，相位反。
共模信号、差模信号举例：vi1 、 vi2 值相同 vi1 = vi2 = 5V 共模信号vi1 = vi2 = 5V 差模信号vi1 、 vi2值不同 vi1 =8V ，vi2 =2Vvi1 =5V + 3V vi2 =5V 3V共模信号vic = 5V 差模信号1/2vid = 3V3. 差分放大电路的输出输出方式：单端、双端单端输出（O1 或 O2与地 之间的电压， O1 或 O2与地接RL ）：vo = vo1 或 vo2双端输出（O1 O2之间的电压， O1 O2之间接RL ） vo = vo1 vo23. 差分放大电路的输出根据vid = vi1 vi2v ic=1 2(vi1vi2 )Avd=vod vidAvc=voc vic差模电压增益 共模电压增益其中 vod ——差模信号产生的输出voc ——共模信号产生的输出总输出电压：vo = vod voc Avdvid Avcvic差分放大电路设计要求:差模Avd高，共模Avc低4. 抑制零点漂移原理直接耦合放大电路存在：零点漂移uo+ –ui多级直接 耦合放大电路Ot理论上： ui =0时， uo保持恒值 实际上：ui =0时， uo发生缓慢地、无规则地变化产生的原因：温度变化、 电源电压波动、 电路元件参数的变化。
