6-2机械传动-链传动

链传动的原理
链传动是一种常见的机械传动方式，它通过链条将动力传递到不同的部件上，广泛应用于各种机械设备中。

链传动的原理主要包括链条、齿轮和张紧装置三个部分，下面我们将详细介绍链传动的原理。

首先，我们来看链条的作用。

链条是链传动的核心部件，它由一系列相互连接的链接组成，能够承受一定的拉力和弯曲力。

链条的主要作用是传递动力，并且能够在齿轮之间形成精确的传动比。

链条的选择取决于传动功率、传动速度、工作环境等因素，一般有滚子链、板链、双排链等不同类型。

其次，齿轮是链传动中的另一个重要部件。

齿轮是用来传递动力和转速的机械零件，它能够将来自发动机或电机的动力传递给被传动部件，实现不同部件之间的协调运动。

齿轮的直径、齿数、模数等参数会影响传动比和传动效率，因此在设计链传动时需要根据实际需求选择合适的齿轮。

最后，张紧装置也是链传动不可或缺的部分。

链条在传动过程中会因为受力而产生松弛，为了保证链条传动的正常运行，需要设
置张紧装置来保持链条的适当张紧度。

张紧装置的设计需要考虑链条的伸长、张紧力的大小、工作可靠性等因素，以确保链传动的稳定性和可靠性。

总的来说，链传动的原理是通过链条、齿轮和张紧装置的协同作用，将动力从动力源传递到被传动部件，实现不同部件之间的协调运动。

在实际应用中，链传动具有传动效率高、传动比稳定、传动功率大等优点，因此被广泛应用于各种机械设备中。

以上就是关于链传动的原理的详细介绍，希望能对大家有所帮助。

如果您对链传动的原理还有其他疑问，欢迎随时与我们联系。

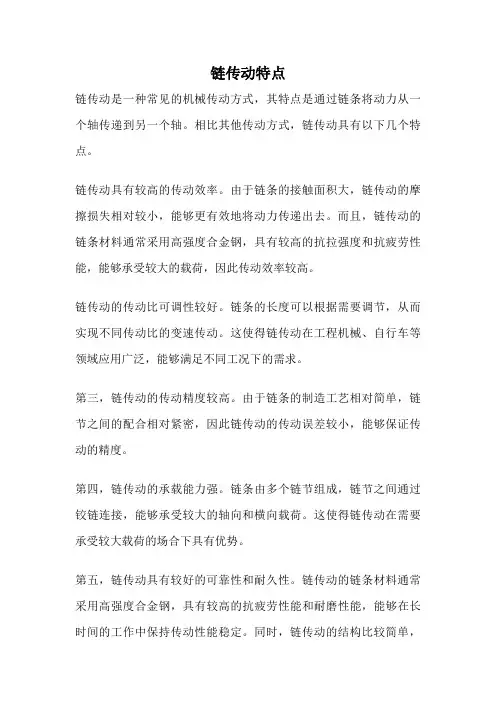

链传动特点链传动是一种常见的机械传动方式，其特点是通过链条将动力从一个轴传递到另一个轴。

相比其他传动方式，链传动具有以下几个特点。

链传动具有较高的传动效率。

由于链条的接触面积大，链传动的摩擦损失相对较小，能够更有效地将动力传递出去。

而且，链传动的链条材料通常采用高强度合金钢，具有较高的抗拉强度和抗疲劳性能，能够承受较大的载荷，因此传动效率较高。

链传动的传动比可调性较好。

链条的长度可以根据需要调节，从而实现不同传动比的变速传动。

这使得链传动在工程机械、自行车等领域应用广泛，能够满足不同工况下的需求。

第三，链传动的传动精度较高。

由于链条的制造工艺相对简单，链节之间的配合相对紧密，因此链传动的传动误差较小，能够保证传动的精度。

第四，链传动的承载能力强。

链条由多个链节组成，链节之间通过铰链连接，能够承受较大的轴向和横向载荷。

这使得链传动在需要承受较大载荷的场合下具有优势。

第五，链传动具有较好的可靠性和耐久性。

链传动的链条材料通常采用高强度合金钢，具有较高的抗疲劳性能和耐磨性能，能够在长时间的工作中保持传动性能稳定。

同时，链传动的结构比较简单，维护和保养相对容易。

第六，链传动的自润滑性较好。

链条上通常涂有润滑油，链节之间的摩擦会将润滑油涂在链条表面，形成一层润滑膜，减少链条的磨损和摩擦。

链传动具有传动效率高、传动比可调、传动精度高、承载能力强、可靠性和耐久性好等特点。

这些特点使得链传动在各个领域得到广泛应用，成为一种重要的机械传动方式。

无论是在工业生产设备中还是在日常生活中，我们都可以看到链传动的身影。

机械原理链传动机械原理链传动是一种常见的传动方式，通过链条的带动，实现多个轮系之间的传递和转动。

它广泛应用于各种机械装置中，如自行车、摩托车、工程机械等。

本文将对机械原理链传动进行详细解析，并探讨其工作原理及应用。

一、链传动的工作原理链传动的工作原理基于链条与齿轮的相互配合。

链条由一系列连接件组成，连接件之间通过铰链连接，并形成一个闭合的链环。

齿轮则具有一定数量的齿，齿与链环的连接点称为链节。

当链条经过齿轮时，齿轮的齿与链节之间产生摩擦力，使链条受到拉力，从而带动齿轮转动。

链传动的重要组成部分是链条和齿轮。

链条一般由金属材料制成，具有一定的强度和耐磨性。

齿轮则分为主动齿轮和从动齿轮，主动齿轮通过电机或其他动力源提供动力，从动齿轮则通过链条传递动力。

二、链传动的优点和缺点链传动具有以下几个优点：1. 传动效率高：链传动的摩擦损失较小，能够实现高效率的能量传递。

2. 传动稳定可靠：链条与齿轮之间的配合紧密，传动过程中不容易出现滑动或脱链现象，具有较高的传动稳定性和可靠性。

3. 传递功率大：链传动能够承受较大的载荷和转矩，适用于传递大功率的场合。

4. 传动比可调：通过改变齿轮的大小或链条的长度，可以实现传动比的调整，满足不同的传动需求。

然而，链传动也存在一些缺点：1. 噪音大：由于链条与齿轮之间的摩擦，链传动在工作过程中会产生一定的噪音。

2. 维护成本高：链条需要经常进行润滑和维护，以保证正常工作，这增加了维护成本和工作量。

3. 需要一定的安装空间：链传动需要一定的安装空间，尤其是长链传动，需要保证链条的张紧度和对齐度，增加了安装的难度。

三、链传动的应用链传动广泛应用于各种机械装置中，下面以自行车为例，介绍链传动的应用。

自行车是最常见的链传动应用之一。

自行车的链传动由链条、前齿盘、后齿盘和链轮等组成。

当骑手踩踏脚踏时，链条通过前齿盘和后齿盘的配合，实现动力传递，从而带动后轮转动，推动自行车前进。

除了自行车，链传动还广泛应用于摩托车、工程机械等领域。

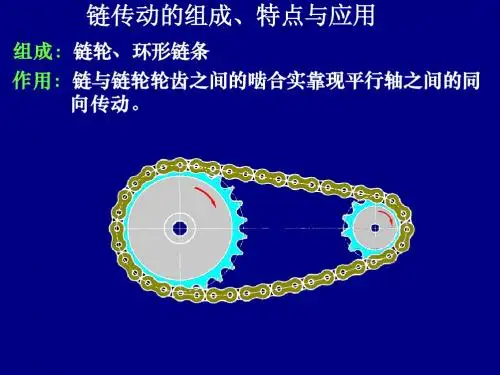

中文名称：链传动英文名称：chain drive定义：利用链与链轮轮齿的啮合来传递动力和运动的机械传动。

应用学科：机械工程（一级学科）；传动（二级学科）；链传动（三级学科）链传动链传动链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。

链传动有许多优点，与带传动相比，无弹性滑动和打滑现象，平均传动比准确，工作可靠，效率高；传递功率大，过载能力强，相同工况下的传动尺寸小；所需张紧力小，作用于轴上的压力小；能在高温、潮湿、多尘、有污染等恶劣环境中工作。

链传动的缺点主要有：仅能用于两平行轴间的传动；成本高，易磨损，易伸长，传动平稳性差，运转时会产生附加动载荷、振动、冲击和噪声，不宜用在急速反向的传动中。

基本结构链传动是啮合传动，平均传动比是准确的。

它是利用链与链轮轮齿的啮合来传递动力和运动的机械传动。

链条链条长度以链节数来表示。

链节数最好取为偶数，以便链条联成环形时正好是外链板与内链板相接，接头处可用弹簧夹或开口销锁紧。

若链节数为奇数时，则需采用过渡链节。

在链条链传动基本结构受拉时，过渡链节还要承受附加的弯曲载荷，通常应避免采用。

齿形链由许多冲压而成的齿形链板用铰链联接而成，为避免啮合时掉链，链条应有导向板(分为内导式和外导式)。

齿形链板的两侧是直边，工作时链板侧边与链轮齿廓相啮合。

铰链可做成滑动副或滚动副，滚柱式可减少摩擦和磨损，效果较轴瓦式好。

与滚子链相比，齿形链运转平稳、噪声小、承受冲击载荷的能力高；但结构复杂、价格较贵、也较重，所以它的应用没有滚子链那样广泛。

齿形链多用于高速(链速可达40m/s)或运动精度要求较高的传动。

国家标准仅规定了滚子链链轮齿槽的齿面圆弧半径、齿沟圆弧半径和齿沟角的最大和最小值(详见GB1244-85)。

各种链轮的实际端面齿形均应在最大和最小齿槽形状之间。

这样处理使链轮齿廓曲线设计有很大的灵活性。

但齿形应保证链节能平稳自如地进入和退出啮合，并便于加工。

机械设计带传动和链传动引言机械设计中的传动系统是非常关键的组成部分，它通过传递和变换动力和运动，将机械设备的各个部分紧密连接在一起。

在机械传动中，带传动和链传动是两种常见的传动方式。

本文将对这两种传动方式进行详细介绍和比较分析。

带传动带传动是一种常见的机械传动方式，其通过将动力从一个轴传递到另一个轴，以实现转动或运动。

带传动系统由驱动轮、被动轮和传动带组成。

驱动轮通过带子与被动轮连接，当驱动轮转动时，传动带会传递动力到被动轮。

•简单和经济：带传动系统的制造和安装相对简单，成本相对较低。

•减震和减速效果好：带传动系统不易产生冲击和震动，适用于振动较大的运动装置。

•噪音低：带传动系统的运行噪音比较小。

缺点•传递效率低：带传动系统由于存在滑移，传递效率相对较低。

•受限于转速和扭矩：带子在高转速和大扭矩情况下容易损坏。

•需要调整和维护：带子在使用过程中容易松弛或磨损，需要经常调整和更换。

链传动是另一种常见的机械传动方式，与带传动类似，也是通过传递和变换动力和运动。

链传动系统由链轮、链条和轴组成。

链轮通过链条连接，当驱动链轮转动时，链条会传递动力到被动链轮。

优点•传递效率高：链传动系统的传递效率较高，滑移较小。

•能承受较大的转矩：链条的设计使其能够承受较高的扭矩。

•适用于高速传动：链传动系统适用于高速传动，不易产生滑移。

缺点•运行噪音较大：链传动系统的运行噪音相对较大。

•需要润滑和维护：链条需要定期润滑和维护，以保持正常运行。

•传动时产生冲击和震动：链传动系统在传递动力时会产生冲击和震动。

比较分析带传动和链传动各有其优点和缺点，在实际应用中需要根据具体的要求和条件选择合适的传动方式。

首先，带传动适用于一些要求减震和减速效果好的场合，因为传动带能够吸收和缓冲振动，在传递动力时产生的冲击较小。

此外，带传动的制造和安装相对简单，成本也相对较低。

然而，需要注意的是，带传动由于传递效率较低和存在滑移，不适用于要求高传递效率和大扭矩的场合。

链传动链速计算公式链传动是一种常见的机械传动方式，在很多机械设备中都有应用。

要了解链传动的性能和特点，链速的计算就显得尤为重要。

链传动的链速计算公式为：v = z₁n₁p / 60×1000 （单位：m/s），其中 v 表示链速，z₁表示主动链轮齿数，n₁表示主动链轮转速，p 表示链节距。

咱先来说说这个主动链轮齿数 z₁。

这就好比一群人一起干活儿，人数的多少会影响干活儿的效率和速度。

主动链轮齿数多，就像干活儿的人多，转动一圈传递的距离就长，链速也就可能快一些。

主动链轮转速 n₁呢，就像干活儿的人手脚快不快。

转速快，那链传动的速度自然也就跟着上去啦。

再说说链节距 p ，它就像是每个人跨出的步子大小。

步子大，走得就远，链节距大，链速也就相应增加。

我记得有一次在工厂里，维修师傅们正在修理一台大型的输送设备。

这台设备就是采用链传动来运输货物的。

当时设备出了故障，链速变得极不稳定。

维修师傅们首先检查的就是链轮的齿数和转速，发现其中一个主动链轮的齿有磨损，导致与链条的配合不顺畅。

经过更换链轮，调整转速，问题还没完全解决。

最后仔细一查，原来是链节距出了偏差，链条被拉长了。

更换合适的链条后，这台设备终于恢复了正常运转，链速也稳定在了理想的范围内。

在实际应用中，我们要根据具体的工作需求和条件，合理选择链轮的齿数、转速以及合适的链节距，这样才能保证链传动的高效和稳定运行。

比如说在自行车上，链轮的齿数和链节距的搭配就很有讲究。

如果想要轻松省力地骑行，可能会选择较大的链轮齿数和较小的链节距；要是追求速度，那可能就会反过来选择。

又比如在工业生产中的流水线，链传动的速度需要与整个生产流程相匹配。

太快了，后续工序跟不上；太慢了，生产效率又提不上去。

这就需要精确计算链速，选择最合适的参数。

总之，链传动链速的计算公式虽然看起来简单，但要真正运用好，还得结合实际情况，仔细琢磨每个参数的影响。

只有这样，才能让链传动在各种设备中发挥出最佳的性能，为我们的生产和生活服务。

链传动简答题习题答案链传动简答题习题答案链传动是一种常见的机械传动方式，通过链条将动力传递给另一个轴或者轮子。

在机械设计中，链传动的应用非常广泛，因此对于链传动的原理和计算方法有一定的了解是非常重要的。

在这篇文章中，我们将解答一些关于链传动的简答题，帮助读者更好地理解和掌握这一机械传动方式。

问题一：链传动的优点和缺点是什么？链传动的优点主要有以下几点：首先，链传动具有较高的传动效率，通常可以达到98%以上。

其次，链传动具有较大的传动功率和承载能力，适用于大功率和大扭矩的传动场合。

此外，链传动还具有结构简单、可靠性高、使用寿命长等优点。

然而，链传动也存在一些缺点。

首先，链传动的噪声和振动较大，对于要求低噪声和平稳运行的场合不太适用。

其次，链传动需要进行润滑和维护，增加了使用成本和维护难度。

此外，链传动的速度范围较窄，一般适用于中低速传动。

问题二：链传动的基本构造有哪些？链传动主要由链条、链轮和张紧装置组成。

链条是链传动的核心部件，通常由许多个链节组成，链节之间通过销轴连接。

链轮是链传动的驱动和被动部件，通过链条与链条传递动力。

张紧装置用于保持链条的张紧度，防止链条松弛或者跳链。

问题三：链传动的工作原理是什么？链传动的工作原理可以简单概括为链条和链轮之间的啮合传动。

当链轮转动时，链条上的链节会与链轮齿槽进行啮合，从而将动力传递给链轮。

链条和链轮之间的啮合是通过链条的柔性和链轮的齿形来实现的，因此链传动具有一定的弹性和容错性。

问题四：如何计算链传动的传动比和传动效率？链传动的传动比可以通过链轮的齿数比来计算。

例如，如果驱动链轮的齿数为N1，被动链轮的齿数为N2，则传动比为N1/N2。

需要注意的是，链传动的传动比只取整数值，不能取小数。

链传动的传动效率可以通过链条的类型和润滑情况来估算。

一般来说，链条的传动效率在95%左右。

如果链条采用高效率链条和良好的润滑条件，传动效率可以达到98%以上。

问题五：链传动的应用有哪些？链传动广泛应用于各种机械设备中，例如汽车、摩托车、自行车、工程机械等。

五种机械传动及应用场合机械传动是指通过一定的机械结构和装置，将动力源的能量传递给工作机构的一种方式。

常见的机械传动方式有齿轮传动、带传动、链传动、联轴器传动和蜗杆传动。

下面将分别介绍这五种机械传动方式及其应用场合。

一、齿轮传动：齿轮传动是指利用齿轮间的啮合传递动力的一种方式。

齿轮传动具有传递功率大、传动比稳定、可靠性高等特点，其应用场合广泛，主要用于需要精确传动比的机械装置中。

例如：汽车变速器、纺织机械、工程机械等。

二、带传动：带传动是指通过带状弹性元件将动力传递给工作机构的一种方式。

带传动具有传动平稳、传动比范围大、噪音低等优点，同时安装、维修方便。

其应用场合多为需要传递运动和动力的场合。

例如：农机械、工具机、小型机床等。

三、链传动：链传动是指通过链条的滚动接触传递动力的一种方式。

链传动具有传递功率大、传动比范围宽、工作可靠等特点，同时可实现正、反转运动。

其应用场合多为需要传递大功率和有严格要求的场合。

例如：自行车、摩托车、工程机械等。

四、联轴器传动：联轴器传动是指通过连接装置将两个轴联接起来，传递动力的一种方式。

联轴器传动具有结构简单、安装方便、传动平稳等优点，同时具有一定的断裂和重载保护功能。

其应用场合多为需要传递旋转运动的轴系。

例如：发电机组、泵站、轴承机床等。

五、蜗杆传动：蜗杆传动是指通过蜗杆和蜗轮间的啮合传递动力的一种方式。

蜗杆传动具有传动比大、传动效率低、自锁性好等特点，主要用于需要较大减速比和精确传动的场合。

例如：起重机械、机床、化工设备等。

以上是对五种机械传动方式及其应用场合的简要介绍。

不同的传动方式各有其特点和适用范围，根据具体的工作要求和使用环境来选择合适的传动方式是非常重要的。

链传动的主要参数链传动是一种常见的机械传动方式，它通过将动力从一个轴传递到另一个轴，实现机械设备的运转。

链传动的主要参数包括链条类型、链条尺寸、链轮齿数和链条张紧等，下面将详细介绍这些参数及其在链传动中的作用。

1. 链条类型：链条根据传动方式和使用环境的不同，可以分为滚子链、滑动链和牙形链等。

滚子链由滚子和内外板组成，具有较高的传动效率和承载能力，适用于重载、高速传动的场合。

滑动链由滑块和内外板组成，传动效率较低，适用于速度较低、承载较轻的场合。

牙形链具有牙形齿轮和链条组成，传动效率较高，适用于高精度传动的场合。

2. 链条尺寸：链条尺寸是指链条的长度和宽度。

链条的长度决定了传动轴之间的距离，宽度决定了链条与链轮的匹配情况。

选择适当的链条尺寸可以确保链条与链轮之间的配合良好，减少传动时的能量损失。

3. 链轮齿数：链轮齿数是指链轮上的齿数，它决定了链条的传动比。

传动比是指驱动轴和被驱动轴之间的转速比，通过改变链轮的齿数可以实现不同的传动比，从而调节机械设备的输出功率和转速。

4. 链条张紧：链条在传动过程中需要保持一定的张紧力，以确保链条与链轮之间的紧密配合。

链条过松或过紧都会导致传动效率下降和链条寿命缩短。

因此，在链传动中需要适当调节链条的张紧力，保持合适的工作状态。

链传动作为一种常见的机械传动方式，在各个行业都有广泛的应用。

它具有传动效率高、承载能力强、使用寿命长等优点，被广泛用于工程机械、冶金设备、输送设备等领域。

链传动的主要参数直接影响着传动效果和使用寿命，因此在选用链传动时，需要根据具体的工作条件和要求来选择合适的链条类型、链条尺寸、链轮齿数和链条张紧方式。

同时，在使用过程中需要进行定期的检查和维护，确保链传动的正常运行。

链传动的主要参数包括链条类型、链条尺寸、链轮齿数和链条张紧等。

合理选择和使用这些参数，可以确保链传动的传动效率高、承载能力强、使用寿命长。

在实际应用中，需要根据具体的工作条件和要求来选择合适的参数，并进行定期的检查和维护，以确保链传动的正常运行。
