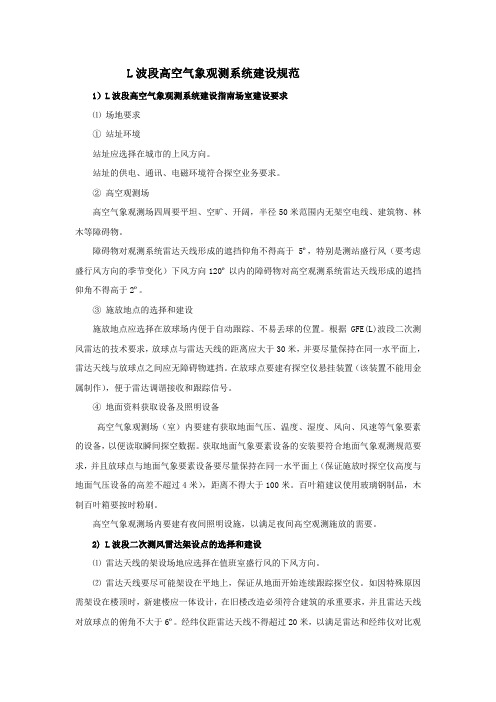

L波段高空气象观测系统建设规范1）L波段高空气象观测系统建设指南场室建设要求⑴场地要求①站址环境站址应选择在城市的上风方向。
站址的供电、通讯、电磁环境符合探空业务要求。
②高空观测场高空气象观测场四周要平坦、空旷、开阔，半径50米范围内无架空电线、建筑物、林木等障碍物。
障碍物对观测系统雷达天线形成的遮挡仰角不得高于5º，特别是测站盛行风（要考虑盛行风方向的季节变化）下风方向120º以内的障碍物对高空观测系统雷达天线形成的遮挡仰角不得高于2º。
③施放地点的选择和建设施放地点应选择在放球场内便于自动跟踪、不易丢球的位置。
根据GFE(L)波段二次测风雷达的技术要求，放球点与雷达天线的距离应大于30米，并要尽量保持在同一水平面上，雷达天线与放球点之间应无障碍物遮挡。
在放球点要建有探空仪悬挂装置（该装置不能用金属制作），便于雷达调谐接收和跟踪信号。
④地面资料获取设备及照明设备高空气象观测场（室）内要建有获取地面气压、温度、湿度、风向、风速等气象要素的设备，以便读取瞬间探空数据。
获取地面气象要素设备的安装要符合地面气象观测规范要求，并且放球点与地面气象要素设备要尽量保持在同一水平面上（保证施放时探空仪高度与地面气压设备的高差不超过4米），距离不得大于100米。
百叶箱建议使用玻璃钢制品，木制百叶箱要按时粉刷。
高空气象观测场内要建有夜间照明设施，以满足夜间高空观测施放的需要。
2) L波段二次测风雷达架设点的选择和建设⑴雷达天线的架设场地应选择在值班室盛行风的下风方向。
⑵雷达天线要尽可能架设在平地上，保证从地面开始连续跟踪探空仪。
如因特殊原因需架设在楼顶时，新建楼应一体设计，在旧楼改造必须符合建筑的承重要求，并且雷达天线对放球点的俯角不大于6º。
经纬仪距雷达天线不得超过20米，以满足雷达和经纬仪对比观测的技术要求。
——天线架设在地表面上时，直径须大于4米，厚度≥30厘米（地下不小于15厘米、地上15厘米）。
陆上地震勘探数据处理技术1 范围本标准规定了陆上地震勘探纵波数据处理、质量控制和成果验收的技术要求。
本标准适用于陆上(包括水陆交互带)地震勘探纵波数据处理和成果验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
SY/T 5314 陆上石油地震勘探资料采集技术规范3 术语和定义下列术语和定义适用于本文件。
3.1宽方位观测系统 wide azimuth geometry在野外三维地震数据采集过程中，横向最大炮检距与纵向最大炮检距之比大于0.5小于1.0的观测系统。
3.2全方位观测系统 full azimuth geometry在野外三维地震数据采集过程中，横向最大炮检距与纵向最大炮检距之比等于1.0的观测系统。
3.3十字排列道集 cross spread gather由互为中垂线的一条接收线和炮线组成的排列称为十字排列，在此基础上，把每炮记录按炮点位置重排所组成的三维道集。
3.4共炮检距矢量片 offset vector tile或common offset vector具有大致相同炮检距和方位角的地震数据子集，通常被称为一个OVT(Offset Vector Tile)片或COV(Common Offset Vector)片。
3.5螺旋道集 snail gather在一个具有炮检距和方位角信息的道集内，以炮检距的分组区间为第一关键字、以方位角为第二关键字进行排序而形成的地震数据道集。
4 缩略语下列缩略语适用于本文件。
CIP：共成像点(Common Image Point)CMP：共中心点(Common Middle Point)CRP：共反射点(Common Reflection Point)DMO：倾角时差校正(Dip Moveout)P1/90：SEG推荐的地震勘探辅助数据记录格式(U.K.O.O.A. P1/90 Post Plot Positioning Data Format)SEG：美国勘探地球物理家学会(Society of Exploration Geophysicists)SPS：SEG推荐的地震勘探辅助数据记录格式(Shell Processing Support Format for 3D Surveys）VSP：垂直地震剖面（Vertical Seismic Profiling)5 基础工作5.1 基础资料用于地震勘探数据处理的基础资料包括地震数据、辅助数据和其他相关资料。
测绘技术中如何进行测量方法的选择和参数设置测绘技术作为一门应用科学，涉及到测量、处理和分析地球表面的空间数据。
在测量过程中，选择合适的测量方法和设置合理的测量参数是非常重要的。
本文将从测量方法的选择和参数设置两个方面探讨测绘技术中的相关问题。
一、测量方法的选择在测绘技术中，选择合适的测量方法对于获得准确可靠的测量结果至关重要。
不同的测量任务需要采用不同的测量方法。
以下是一些常见的测量方法及其适用范围：1. 全站仪测量法：全站仪是一种综合了测角仪、测斜仪和测距仪等多种功能的测量仪器。
它可广泛应用于高程、平距和方位角的测量，特别适用于大地控制网的建立和地形测量。
2. GPS测量法：全球定位系统（GPS）是一种基于卫星导航原理的测量方法。
它可通过接收卫星信号来确定测点的空间坐标，适用于大范围的测量任务，如地形测量、边界测量等。
3. 激光扫描测量法：激光扫描技术利用激光束对测点进行扫描，通过接收反射回来的激光信号来获取地面表面的三维坐标信息。
它适用于复杂地形或建筑物的测量，如工地测量、建筑物变形监测等。
4. 相间测量法：相间测量法是一种基于影像匹配原理的测量方法。
通过对多幅立体影像进行匹配分析，可得到测点的三维坐标信息。
它适用于遥感影像解译、城市规划等领域。
在选择测量方法时，需要考虑测量任务的具体要求和实际情况。
比如，对于边界测量任务，使用全站仪测量法可以获得更精确的结果；对于大范围的地形测量，GPS测量法更具优势；对于复杂地形或建筑物的三维测量，激光扫描测量法是较好的选择。
二、测量参数的设置除了选择合适的测量方法外，合理设置测量参数也是保证测量结果准确性的重要因素。
测量参数的设置主要包括观测时间、观测间隔、观测角度等。
1. 观测时间：观测时间是指进行测量时的具体时间段。
在进行测量时，应尽量选择气象条件稳定的时间段进行观测，以减小气象因素对测量结果的影响。
比如，在进行全站仪测量时，可以选择早晨或晚上的相对稳定的气象条件下进行观测。
实验五：地震野外资料采集实验一、实验目的1、了解地震资料采集的工作过程2、了解地震野外观测测线布置的原则3、了解地震波的激发方式和地震波的类型4、了解地震资料采集观测系统的类型和选择5、观察所采集的共炮点记录的特点6、编写地震资料采集实验报告二、实验内容1、完成测线和观测系统的布置2、完成检波器的埋置和仪器大线的连接3、在老师指导下完成共炮点记录的采集4、观察所采集的共炮点记录上各种波及特点三、地震资料野外采集简介地震资料的野外采集是地震勘探工作的一个重要的环节。
是一个基础性工作，它的基本任务就是要高速度、高质量地采集各种地震资料的原始数据，为下一步的资料处理和解释做准备。
因此，这些数据的准确与否将直接影响着地震勘探的精度和效果。
野外工作的次序一般是这样，先踏勘工作区，布置测线，再进行试验工作，选择最佳合适的激发和接收条件，然后就进行大规模的正常生产，完成一定的生产勘探任务。
1、地震勘探的测线布原则地震测线是指沿着地面或海面进行地震勘探野外工作的路线，沿测线观测到的数据经数据处理以后的成果就是地震剖面(时间剖面或深度剖面)，它是地震资料解释的基本依据。
因此，测线的布置与了解地下地质结构的关系很大。
一般对测线布置的基本原则是：(1)测线应尽量为直线(2)主测线应垂直构造走向(3)测线应尽量通过已有的井位，做好连井连片测线，以利于地层的对比和全区连片成图(4)测线间距随踏勘程度（阶段）的不同，应由疏到密。
2、地震波的激发激发是产生地震波的震源条件，在地震勘探中把震源条件叫做激发条件，它是指选择合适的震源类型和激发方式。
A、地震勘探对激发条件的基本要求：(1)激发的地震波要有一定的能量，以保证获得勘探目的层的反射。
(2)要使激发的地震波频带较宽，使激发的波尽可能接近于8脉冲，以提高分辨率。
(3)要使激发的地震有效波能量较强，干扰波较弱，有较高的信噪比。
(4)在重复激发时，要有良好的重复性。
B、地震波激发的震源类型地震勘探利用人工激发的地震波，我们称这种激发为人工震源。
地基遥感垂直观测系统技术参数地基遥感垂直观测系统是一种通过地面设备来进行大气垂直廓线观测的技术系统。
地基遥感垂直观测系统在气象、环境监测、气候研究等领域具有广泛的应用前景。
本文将重点介绍地基遥感垂直观测系统的技术参数，以期帮助读者更好地了解该技术系统的特点和性能。
一、激光雷达激光雷达是地基遥感垂直观测系统中最关键的设备之一，主要用于获取大气垂直廓线的数据。
其技术参数包括激光波长、脉冲重复频率、脉冲能量、垂直分辨率和水平分辨率等。
一般来说，激光雷达的波长越短，脉冲重复频率越高，脉冲能量越大，垂直和水平分辨率越高，系统的观测性能越优越。
二、光谱辐射计光谱辐射计是地基遥感垂直观测系统中另一个重要的观测设备，用于测量大气成分的光学特性。
其技术参数包括波段范围、光谱分辨率、光谱精度和信噪比等。
高分辨率的光谱辐射计能够提供更为详细和准确的大气成分信息，从而为大气监测和气候研究提供更为丰富的数据支持。
三、风廓线雷达风廓线雷达主要用于获取大气中高度范围内的风速和风向信息。
其技术参数包括垂直观测范围、时间分辨率、水平定位精度和风速测量精度等。
高性能的风廓线雷达能够提供较为准确和可靠的风场信息，对于风能资源评估、风暴监测和天气预报具有重要意义。
四、辐射计辐射计用于测量大气中的辐射通量，并提供辐射平衡的观测数据。
其技术参数包括波段范围、光谱响应、时间分辨率和辐射精度等。
高灵敏度和高精度的辐射计能够为地表辐射传输过程的研究提供可靠的数据支持。
五、数据采集与处理系统数据采集与处理系统是地基遥感垂直观测系统中的关键部件，主要用于实时采集、存储和处理观测数据。
其技术参数包括数据传输速率、存储容量、数据处理速度和数据格式兼容性等。
高效率和高可靠性的数据采集与处理系统能够保证观测数据的准确性和完整性，为后续的数据分析和应用提供可靠的基础。
六、综合控制与管理系统综合控制与管理系统是地基遥感垂直观测系统的核心组成部分，主要用于设备的协调控制、数据的整合管理和系统的运行维护。
一、实验背景与目的随着科学技术的不断发展，模型观测设计在各个领域都得到了广泛应用。
本实验旨在通过设计、实施和评估一个简单的物理模型观测系统，加深对模型观测原理的理解，并提高在实际应用中设计观测系统的能力。
二、实验内容与原理1. 实验内容- 设计一个观测系统，用于监测实验室内的温度、湿度以及光照强度。
- 选择合适的传感器和数据处理设备。
- 构建数据采集与传输平台。
- 对采集到的数据进行实时显示和分析。
2. 实验原理- 温度、湿度和光照强度是实验室环境中的重要参数，直接影响实验结果的准确性和稳定性。
- 通过传感器采集这些参数，并通过数据处理设备将数据传输到显示和分析平台，实现对实验室环境的实时监测。
三、实验步骤1. 设计阶段- 确定观测系统所需监测的参数及其精度要求。
- 选择合适的传感器，如温度传感器、湿度传感器和光照传感器。
- 设计数据采集与传输平台，包括数据采集卡、通信模块和电源等。
2. 实施阶段- 将传感器安装于实验室适当位置，确保数据采集的准确性。
- 连接数据采集卡和通信模块，实现数据的实时采集和传输。
- 对系统进行调试，确保数据采集与传输的稳定性。
3. 评估阶段- 对采集到的数据进行实时显示和分析，评估系统的性能。
- 分析数据采集的准确性和稳定性，对系统进行优化。
四、实验结果与分析1. 实验结果- 温度、湿度和光照强度数据采集稳定，实时显示准确。
- 系统运行过程中，未出现数据丢失或传输中断现象。
2. 结果分析- 传感器选择合理，满足观测精度要求。
- 数据采集与传输平台设计合理，保证了数据传输的稳定性。
- 系统运行稳定，满足实验室环境监测需求。
五、实验结论与建议1. 结论- 本实验成功设计并实施了一个简单的物理模型观测系统，实现了对实验室环境的实时监测。
- 该系统具有数据采集稳定、传输速度快、实时显示准确等优点。
2. 建议- 在选择传感器时，应根据实际需求选择合适的型号，以保证数据采集的准确性。
控制系统观测器分析控制系统中的观测器是一种重要的组件，它用于估计无法直接测量的状态变量。
观测器的设计和分析对于控制系统的性能和稳定性都具有关键影响。
本文将对控制系统观测器进行分析，讨论其原理、设计要点以及应用。
一、观测器的原理和类型观测器是一种用于估计未被测量的状态变量的设备。
在控制系统中，为了实现闭环控制，往往需要对状态变量进行实时测量。
然而，在实际应用中，某些状态变量无法直接被测量，因此需要通过观测器来估计这些变量。
观测器的原理基于对系统动态特性的建模和状态估计。
根据观测器的设计方式，可以将观测器分为以下几种类型：1.全局观测器(Global Observer)：全局观测器是根据系统的输入输出数据，对系统状态进行全局估计的观测器。
它考虑了整个系统的状态信息，能够对所有状态变量进行估计。
2.局部观测器(Local Observer)：局部观测器只对系统的一部分状态变量进行估计。
这种观测器通常应用于大规模系统中，旨在降低计算和存储的复杂性。
3.线性观测器(Linear Observer)：线性观测器是一种基于线性模型的观测器，它假设系统的动态特性可以被线性化建模。
线性观测器的设计和分析方法相对简单，适用于线性系统。
4.非线性观测器(Nonlinear Observer)：非线性观测器考虑了系统非线性特性，可以对非线性系统进行状态估计。
非线性观测器的设计较为复杂，需要运用非线性系统理论和观测器设计方法。
二、观测器的设计要点观测器的设计要点包括观测器的结构选择、参数调整和稳定性分析。
下面将对这些要点进行详细讨论。
1.观测器的结构选择：观测器的结构选择取决于系统的动态特性和控制要求。
常用的结构有Luenberger观测器、Kalman滤波器等。
Luenberger观测器是一种广泛应用的线性观测器，适用于线性系统。
Kalman滤波器是一种基于最优估计理论的观测器，适用于线性和非线性系统。
2.观测器参数调整：观测器的参数调整对估计性能具有重要影响。
地震勘查技术规范篇一：地震勘探规范地震勘探规范5.2 地震数据采集的基础工作5.2.1低（降）速带的测定5.2.1.1小折射：宜采用相遇时距曲线观测系统，排列长度应为低（降）速带总厚度的8~10倍。
选择检波点距时，低速层、降速层和高速层至少均应有3 道控制。
5.2.1.2微测井：每个速度分层至少有3个观测点，在速度变化的拐点附近应加密观测。
井口观测点（或激发点）离井口位置应不大于1m。
5.2.2干扰波调查一般可采用单个检波器和小道距连续追踪的方式进行观测，宽频带接收。
追踪干涉波应有足够的长度，并能求出各组干扰波的主要参数。
5.2.3环境噪声观测在随机干扰较强，记录信噪比较低的地区，应录制环境噪声，计算随机干扰的相关半径。
5.2.4试验工作5.2.4.1生产前应进行试验，以了解勘探区内的地震地质条件和有效波、干扰波的发育情况，选择最佳激发、接收条件，确定完成地质任务采用的基本工作方法。
5.2.4.2试验前应根据地质任务和设计要求，结合区内地震地质条件和以往工作经验有针对性地编写出试验方案。
5.2.4.3试验点、线（段）应选在区内有代表性的不同块段上，并遵循由已知到未知，由简单到复杂及单一因素变化的原则。
5.2.4.4试验结束后应及时进行资料处理和分析，写出试验总结，作出明确结论，并经上级主管部门认可。
5.2.4.5未经试验或试验结论不明确，不得转入正式生产。
5.2.4.6生产中局部地段记录变坏时，需增做试验，找出原因，调整工作方法，使记录得到改善。
5.3 二维地震数据采集5.3.1 采集参数的选择5.3.1.1激发条件：a）井中激发深度一般应在潜水面以下3~5m，尽可能选在粘土、砂质粘土等激发效果好的层位上。
对于潜水面过深、炮孔难以达到潜水位以下的地区，激发层位应尽量选在不漏水的致密层中，并采取灌水及埋实等方法，以消除和减弱声波、面波等干扰。
b）组合爆炸方式，应由理论计算和试验确定，以最大限度地压制干扰，突出有效波。
地震勘探实习报告〔共4篇〕第1篇：地震勘探实习报告目录第一章绪论 .3§1 本次实习的目的、要求及其实习内容.3 §2 测区的自然地理、交通与经济条件.....4 §3物探工作完成情况 ..6第二章工区的地质地球物理特征及仪器简介...8§1工区的地质地球物理特征.8 §2地震资料采集系统简介 .9第三章浅层初至折射波法勘探 (13)§1试验工作13 §2浅层地震初至折射波法野外工作方法..14 §3浅层地震初至折射波法资料整理和解释 ........16 §4浅层折射波资料的定量解释....17 第四章浅层地震反射波法野外工作方法 (21)§1 干扰波的调查及最正确接收窗口的选择..21 §2 屡次覆盖地震资料的野外采集 .21 第五章三维地震反射波资料的解释 (24)§1 资料概述24 §2 垂直时间剖面的比照与解释25 §3 等T0 构造图的绘制..27 §4 三维资料成果分析^p 和解释.....28 第六章结论和建议.30§1 获得的主要成果和结论30 §2 对今后实习安排建议 .31附主要【参考文献】：^p 附图第一章绪论§1 本次实习的目的、要求及其实习内容1.1.1 实习的目的及要求〔1〕稳固和加深学生对校内课堂理论教学内容的理解。
〔2〕学会纯熟地使用和维护地震仪器和装备。
以实习小组为单位，完成工区一部分物理点的测量工作，培养学生实际操作技能。
〔3〕初步理解地震野外工作方法技术和装备，初步进展野外消费各工种工作技术的根本训练。
〔3〕学习浅层反射地震勘探野外观测系统的设计和最正确窗口的选择。
〔4〕学会浅层折射资料的整理和解释。
〔5〕熟悉屡次覆盖反射波勘探的测网布置与野外作业。
〔6〕掌握三维反射地震勘探的资料解释。
三维地震勘探观测系统未来发展方向探讨作者：吴铁军谢德良李学文来源：《科学与财富》2011年第07期[摘要] 近年来随着三维地震勘探的普及，常用的三维观测系统也在不断的发展变化，一个观测系统设计的好与坏，直接影响到野外施工效率、数据采集效果及勘探精度等。
本文从三维观测系统设计的几个主要参数为出发点，提出了理想观测系统的概念，并分析了要想实现用理想观测系统进行地震采集的一些必要条件。
[关键词] 三维观测系统 CDP网格迭加次数炮检距和方位角三维地震勘探是利用炮点网格激发，检波点网格接收，从而获得地下一定范围内均匀分布且达到一定叠加次数的三维空间地震数据体，通过对地震数据体的分析解释，实现控制地下地质层位的构造形态的勘探方法。
三维观测系统选择的正确与否，直接影响勘探精度、施工效率和勘探成本。
一个三维观测系统的主要参数包括：CDP网格、迭加次数、炮检距和方位角等。
1、CDP网格：三维地震勘探要求地下CDP点均匀分布，且具有较高的信噪比和分辨率，因此不论是纵向还是横向，都应满足一定的覆盖次数。
CDP网格的选择主要由地质任务、地震地质条件和经济效益等因素决定。
为防止出现空间假频，必须满足空间采样定理，目前煤田勘探常用的网格是10m×10m或5m×10m，纵向由检波点间距决定，横向由激发线（炮线）间距决定。
2、迭加次数：迭加次数又叫覆盖次数，迭加次数的选择要有助于提高资料的整体信噪比，加强构造主体部位的有效覆盖次数。
特别针对勘探区内干扰波的发育情况设计覆盖次数，覆盖次数的选择应能充分压制干扰（随机噪音）、增加目的层的地震波反射能量，确保地震成像效果。
另外，由于三维地震勘探获得的地震信息来自于地下的各个方向，为保证丰富的反射信息并满足资料处理的要求，在覆盖次数一定的情况下，覆盖次数的选择还需考虑到横向的自动剩余静校正及速度分析的精度，必须保证纵、横向覆盖次数的均匀。
三维观测系统的迭加次数由下面的公式确定：N=Nx×Ny 式中N——总迭加次数；Nx——纵向迭加次数；Ny——横向迭加次数。
《浅层地震》实验实习指导书《浅层地震》实验实习指导书⽬录第⼀章概论 (1)第⼆章野外⼯作⽅法概述 (2)⼀、现场踏勘 (2)⼆、试验⼯作 (2)三、完成⽣产任务 (3)第三章地震仪的认识与操作及野外班报格式 (4)⼀、准备⼯作 (4)⼆、采集软件认识并采集地震数据 (4)三、操作时注意事项 (6)四、野外班报格式 (6)第四章激发条件与震源的选择 (7)⼀、对激发条件的基本要求 (7)⼆、震源 (7)三、震源排列长度与震源点间距的选择 (7)第五章接收条件的选择 (7)⼀、对接收条件的基本要求 (7)⼆、检波器性能的选择 (7)三、检波器的安置条件 (8)四、道⼀致性试验 (8)第六章折射波及⾯波法的野外⼯作⽅法 (9)⼀、观测系统及选择观测系统的意义 (9)⼆、浅层折射波法的激发与接收操作程序 (10)第七章反射波法的野外⼯作⽅法 (11)⼀、浅层反射波法的简单连续观测系统 (11)⼆、多次覆盖观测系统 (11)第⼋章地震资料的整理和解释 (13)⼀、原始记录的检查 (13)⼆、绘制时距曲线或提取频散曲线 (13)三、速度测定 (13)四、地震折射波法资料的解释 (15)五、地震反射波法资料解释 (16)六、⾯波资料解释 (17)第九章实习报告的编写 (18)第⼀章概论浅层地震教学实验实习是地球信息科学与技术专业《浅层地震》课程的的重要组成部分，也是⼀次完整的实践性教学环节。
通过教学试验实习，⽬的是使同学加深队地震勘探基本概念的理解，巩固已学的理论知识，了解数字地震仪的使⽤和仪器⼯作参数的选择；了解地震勘探激发条件的选择，检波器的安置条件；地震折射波法、⾯波发、反射波法野外资料的采集技术及⽅法，并进⾏资料的整理与解释；了解地震勘探野外⼯作施⼯的过程以及组织管理⼯作。
在实习过程中要做到：1．认真严谨，积极思维，吃苦耐劳；2．听从指挥，服从分配，遵守纪律；3．爱护学校仪器，注意⼈⾝安全。
希望同学们在进⾏实习之前，认真阅读试验实习指导书，做到⼼中有数，以保证试验实习的顺利进⾏。
工程测量坐标系统选择引言工程测量是一项重要的任务，它涉及到实际工程项目的测量和定位。
在进行工程测量时，选择合适的坐标系统是至关重要的。
坐标系统是用来确定一个点在三维空间中的位置的方法。
在本文中，我们将探讨在工程测量中选择合适的坐标系统的重要性以及如何进行选择。
选择合适的坐标系统的重要性选择合适的坐标系统对工程测量的准确性和可靠性影响巨大。
一个合适的坐标系统能够提供直观的空间描述，并且能够满足测量任务的要求。
以下是选择合适的坐标系统的重要原因：1. 准确性一个合适的坐标系统能够提供准确的测量结果。
准确性是工程测量的关键要素之一，尤其是在需要精确定位的项目中。
选择准确的坐标系统可以降低测量误差，确保工程项目的质量。
2. 一致性选择一致的坐标系统可以确保测量结果的比较和分析的一致性。
在一个项目的不同测量任务中，使用统一的坐标系统可以方便数据的整合和对比，提高工作效率。
3. 可扩展性一个合适的坐标系统应该是可扩展的，能够适应不同类型和规模的工程测量。
当需要对工程项目进行扩展或者改变时，一个具有可扩展性的坐标系统能够更好地适应变化，减少额外的工作量。
4. 上下文理解选择一个合适的坐标系统，能够帮助工程测量人员更好地理解项目上下文。
通过合适的坐标系统，测量人员能够更清晰地定位和描述工程项目中的测量点，提高工程测量的可读性。
坐标系统选择的方法选择合适的坐标系统需要考虑一些重要因素。
以下是选择坐标系统的一些常见方法：1. 项目需求分析首先，需要进行项目需求分析。
了解项目的特点和测量需求是选择合适坐标系统的关键。
例如，如果项目需要在地理范围内进行测量，那么选择地理坐标系统是合适的。
如果需要在局部范围内进行精确测量，那么需要选择一种局部坐标系统。
2. 坐标系统的精度和准确性考虑不同坐标系统的精度和准确性。
高精度的测量要求需要选择具有更高精度和准确性的坐标系统。
选择坐标系统时，需要对其精度和准确性有一个清晰的了解，并根据项目需求进行选择。
全站仪使用时重要设置哪些参数全站仪作为现代工程测量中的紧要仪器，集成了测角、测距、数据处理等多种功能，为实现高精度、高效能的测量作业供应了强大支持。
然而，要充分发挥全站仪的性能优势，精准完成各类测量任务，正确设置各项关键参数至关紧要。
本文将认真叙述全站仪使用时重要设置的参数类别、设置方法及其实际意义，旨在为使用者供应一份全面的操作指南。
一、基础参数设置1、弥补器设置全站仪内置双轴弥补器，用于自动检测并修正竖轴微小倾角造成的测角误差。
在使用前应确保弥补器处于开启状态，以确保垂直角和水平角观测值的准确性。
通常在仪器菜单中选择“弥补器”或“倾斜弥补”选项，确认其处于“开”或“自动”状态。
2、平距类型选择全站仪通过斜距计算平距，平距的显示方式通常有“地面”和“平面”两种。
选择“地面”模式时，仪器会考虑地球曲率和平面垂曲改正，适用于远距离测量；而“平面”模式则假设地面为水平面，适用于短距离或精度要求较低的场合。
在测量前应依据任务需求在相应设置项中选择合适的平距类型。
3、视准差改正启用全站仪具备自动改正由横轴误差和视准轴误差引起的测角误差的功能。
为确保高精度角度测量，应在“观测条件”“角度/倾斜”或仿佛菜单中找到“视准改正”选项，将其设置为“改正”，以激活视准差改正功能。
二、角度参数设置1、水平角模式依据测量习惯或项目要求，选择水平角的测量模式，如“右角”或“左角”，确定角度读数的起始方向。
在“角度设置”或“测角模式”菜单中进行选择。
2、垂直角模式垂直角的测量通常可选择“天顶距”“水平零”“高度角”或“坡度”等形式。
例如，“天顶距”表示仰角，“水平零”表示视线与水平面的夹角，“高度角”表示视线与垂直方向的夹角，“坡度”则常用在地形测量中表示斜坡的倾斜程度。
在相应的垂直角设置项中进行选择。
3、角度精度设定依据项目精度要求，设置角度测量的显示单位（如DMS、gon或mil）及对应的最小读数精度。
例如，在DMS模式下可选择“1″”“5″”或“10″”作为显示单位。
摘要本文是介绍在山西省屯留县郭庄煤矿进行三维地震勘探的工程设计。
本次三维地震勘探的目的是了解和掌握郭庄煤矿矿区的地质构造、煤层的赋存形态和断层、褶曲、陷落柱发育特征，查明工作区内3#煤层的底板起伏形态、采空区范围、无煤区和煤层冲刷变薄区。
本次野外三维数据采集的基本观测系统为8线8炮制束状规则观测系统。
通过三维地震勘探获得工区地表面以下的信息数字化成果，为矿区后继生产、优化矿井采掘设计方案、提高生产效率提供详实的基础地质资料。
关键字：三维地震勘探; 工程设计; 断层; 褶曲; 陷落柱; 观测系统SummaryThis Abstract introduces the engineering design that the three-dimensional earthquake explored will be carried on in the colliery of the Guo 's of Tunliu county of Shanxi. The three-dimensional purpose that earthquake explore to understand and know Guo village geological structure , to is it deposit shape , fault and pleat song , subside the development characteristic of the post to compose coal seam , colliery of mining area, find out the undulating shape of baseplate of coal seam No. 3 in the workspace , quarry the empty district range , there are no coal district and coal seam to erode and turn into the thin district. Field this three-dimensional basic observation system that data gather concoct for 8 Line 8 bunches of form rule observe the system. Explore person who obtain work area surface following information digitized achievement through three-dimensional earthquake, is it produce , optimize mine not to excavatefoundation geological materials to carry on.Keyword：The three- dimensional seismic survey l; Engineering design ; Fault; Pleat song ; Subside the post; Observe the system(完整word版)三维地震勘探目录1. 前言 (1)1.1目的与任务 (1)1.1.1 项目来源 (1)1.1.2 任务 (1)1.1.3 工作时间 (1)1.1.4 项目要求及依据 (2)1.2工作区范围、交通位置及自然地理环境 (2)1.2.1 工作区范围和交通位置 (2)1.2.2 自然地理 (3)1.2.3 气候状况和经济状况 (3)2. 地质概况及地球物理特征 (4)2.1工作区地质及物化研究程度 (4)2.1.1 以往工作程度成果 (4)2.1.2 野外踏勘成果 (4)2.2区域地质概况 (4)2.2.1 工作区地层特征 (4)2.2.2 工作区构造特征 (5)2.2.3 工作区煤层特征 (6)2.2.4 勘探区煤质特征 (6)2.3区域地球物理特征 (7)2.3.1 表层地震地质条件 (7)2.3.2 浅层地震地质条件 (7)2.3.3 深部地震地质条件 (7)3. 野外工作方法及技术要求 (8)3.1工作方法 (8)3.1.1 三维地震试验工作 (8)3.1.2 低速带调查工作 (8)3.1.3 三维地震勘探观测系统参数的选定 (9)3.1.4 三维线束的布置 (10)3.2测地工作 (10)3.2.1 测量作业采用系统 (10)3.2.2 测量仪器及测量方法 (11)3.3.1 野外数据采集要求 (12)3.3.2 测量要求 (12)3.3.3 质量目标 (12)4 资料整理及报告编写 (14)4.1主要数据处理方法与技术 (14)4.1.1 预处理 (14)4.1.2 初至波折射静校正 (14)4.1.3 反褶积 (15)4.1.4 速度分析 (15)4.1.5 DMO迭加及迭后一步法偏移 (15)4.2资料解释 (15)4.2.1 解释流程 (15)4.2.2 解释的主要资料及要求 (16)4.2.3 速度标定与时深转换 (17)4.4图件编制方法 (17)4.5报告编写 (18)4.5.1 报告的要求 (18)4.5.2 报告的内容 (18)5. 人员编制和管理 (19)5.1项目组人员编制及分工 (19)5.1.1 项目经理及其岗位职责 (19)5.1.2 项目技术负责及其岗位职责 (19)5.1.3 炮班班长及其岗位职责 (19)5.1.4 爆破员及其岗位职责 (20)5.1.5 爆破品保管及其职责 (20)5.2.1 组织措施 (20)5.2.2 质量保证 (21)5.2.3 安全生产管理措施 (21)5.3HSE管理 (22)5,3,1 内容、标准及组织 (22)5.3.2 野外作业 (23)5.3.3 营地管理 (24)5.3.4 施工搬迁 (25)7.实物工作量 (28)7.1主要实物工作量 (28)7.1.1 野外数据采集工作量 (28)7.1.2 成孔工作量 (30)7.2仪器设备 (30)8. 经费预算 (31)8.1经费预算依据及方法 (31)8.2工作费用 (31)致谢 (32)参考文献 (34)附图 (35)1. 前言1.1 目的与任务1.1.1 项目来源本次三维地震勘探项目的甲方是山西省屯留县郭庄煤矿，该煤矿是屯留县县办国营煤矿，为了进一步了解和掌握郭庄煤矿煤层的赋存形态和断层、陷落柱发育特征，郭庄煤矿委托山西省第六地质工程勘察院（乙方）进行三维地震勘探，为优化矿井采掘设计方案，提高生产效率提供详实的基础地质资料。
三维地震资料观测系统设计中的关键参数孟美辰;程冰洁【期刊名称】《科学技术与工程》【年(卷),期】2014(014)036【摘要】地下复杂地质构造的地震成像目前仍然是一项具有挑战性的技术.野外采集阶段是获得高品质地震成像的一个关键阶段,而主要的采集参数设计得是否合理,在很大程度上决定了地震资料采集观测系统质量的好坏.其中,三维地震资料观测系统设计中的关键参数主要包括:横向分辨率、纵向分辨率、采样间隔、道间距、最大炮检距、面元尺寸、覆盖次数、炸药量、偏移孔径等.四川盆地龙门山中段地区是重要的油气勘探领域,但该地区由于地下地质构造复杂,地形起伏剧烈,部分构造受损,激发、接收条件较差,勘探难度很大,前期勘探的地震资料信噪比较差.因此,对于该地区的高分辨率地震资料采集是一个巨大的挑战.基于四川盆地龙门山中段某探区的地质、地球物理及测井资料,构建了与实际目标储层近似的地质-地球物理模型,获得了自激自收的地震波场记录,模拟结果与前期勘探获得的地震资料较好地吻合,从而验证了所构建的地球物理模型的合理性及适用性.以高分辨率、高信噪比地震资料采集为目标,针对目标探区的地质情况,对三维地震资料采集中的关键参数进行分析和论证.研究结果表明,较小的道间距、较小的面元、较高的覆盖次数、近似勘探目标埋深的最大炮检距是得到高品质地震资料的关键.因此,三维地震资料采集观测系统设计中的关键参数的论证及优选,能从根本上改变地震资料的分辨率,从而为后续勘探中的复杂地质体高精度成像奠定良好的数据基础.【总页数】6页(P6-11)【作者】孟美辰;程冰洁【作者单位】中国地质大学(北京)地球物理与信息技术学院,北京100083;成都理工大学“油气藏地质及开发工程”国家重点实验室,成都610059;成都理工大学“油气藏地质及开发工程”国家重点实验室,成都610059【正文语种】中文【中图分类】P631.422【相关文献】1.Goody GIS在复杂地表区三维地震特殊观测系统设计中的应用 [J], 孙希杰2.合兴场三分量三维地震资料采集观测系统设计 [J], 石全科3.宽方位三维三分量地震资料采集观测系统设计——以新场气田三维三分量勘探为例 [J], 唐建明;马昭军4.三维地震资料采集中观测系统设计探讨 [J], 李军华5.三维地震资料采集的观测系统设计 [J], 李戈圃;Cords.,A因版权原因，仅展示原文概要，查看原文内容请购买。
1 观测系统及主要参数的选择
三维地震勘探是一种高密度面积采集技术，是三维体积勘探。
它利用炮点和检波点网格的灵活组合获得分布均匀的地下CDP点网格和确定的覆盖次数。
观测系统是指检波器排列和爆炸点相对位置的关系，要求是不仅在单张记录上可靠追踪有效波，且要保证在所得资料上连续追踪地震界面。
观测系统正确与否直接影响数据采集质量、资料处理和地质成果的精度。
三维观测系统的形式基本可分为两大类，即规则观测系统和不规则观测系统。
规则观测系统用于地面施工条件好的地区，不规则观测系统用于地面障碍较多的地区。
在目前三维地震勘探中，线束型观测系统是经常被选用的一种规则观测系统。
其优点是可以获得从小到大均匀的炮检距分布和均匀的覆盖次数，适用于复杂地质条件地区。
此外，当遇到障碍物时可通过改变纵横向偏移距和激发方向等灵活的变观手段，获得障碍物下地震资料。
1.1 空间采样间隔的确定
空间采样是指分布在地面上离散的检波点采集的地震讯号，空间采样间隔包括道距和束线中的接收线距。
根据采样定理，道距ΔX应为：
ΔX≤■×■（1）
若某区应保护煤层反射波主频为50 Hz，视速度V取2 300 m/s，则：
ΔX≤■×■=23 m
那么该区可以采用20 m的接收道距。
接收线距一般大于道距的1～4倍。
一般为40 m。
1.2 网格的确定
三维地震勘探与二维地震勘探的迭加形式是不同的，二维是共反射点迭加，三维则是共反射面元迭加。
共反射面元迭加是指共反射面元道集内各反射点信号的迭加。
反射面元的大小在纵向上一般取小于接收点距之半为共反射面元的线性长度即Dx≤ΔX/2，一般为10 m，横向宽度Dy≥Dx，一般也选为10 m。
根据上述选择CDP点网格为:Dy×Dx=10 m×10 m。
这样小的CDP点网格对探测细微构造和小幅度起伏是极为有利的。
1.3 炮线间距的确定
炮线间距即为炮点线向前滚动的距离。
在规则观测系统中，炮点线呈线状规则排列，并垂直于观测束线。
那么如果设ΔL为炮线间距，N为地震仪接收总道数（480），S为束线内接收线数（10），Nx为纵向覆盖次数（6），ΔX为道间距（20 m），则：ΔL=（N×ΔX）/（2×S×Nx）（2）
那么ΔL=（480×20）/（2×10×6）=80m。
1.4 覆盖次数的确定
1.4.1 纵向覆盖次数的确定
纵向覆盖次数即沿着线束方向上的覆盖次数Nx与二维观测系统计算方法相同。
则有：Nx=（M×S）/2K （3）
k=ΔL/ΔX （4）
式中：M为排列线的接收道数；k为相邻炮排所跨越的道间隔数；S为为一个整系数，单边炮为1，双边炮为2。
例如1.3中的情况，k=80/20=4；如果是48道接收，单边放炮。
那么Nx=（48×1）/（2×4）=6次。
还有另外一种方法：
Nx=n/2k （5）
式中：n为接收道数；k为相邻炮排所跨越的道间隔数。
1.4.2 横向覆盖次数的确定
横向覆盖次数即垂直线束方向上的叠加次数可以利用Z变换多项式的方法进行计算。
设跑点为S、共中心点为C，检波点为G、共中心点为C，三者的关系式可写成褶积形式：
S×G=C
则Z变换式为：
S（Z）×G（Z）=C（Z）（6）
横向覆盖次数在炮点有规则排列情况下还可通过下式计算：
Ny=L/nY （7）
式中：L为排列线的条数；nY为爆炸线上炮间距（以排列线间距为单位计算）的数目。
假设有上述条件，那么当线距40m、10线10炮观测系统的情况下，Ny=10/2=5次。
1.4.3 三维覆盖次数的确定
三维覆盖次数等于纵向覆盖次数与横向覆盖次数的乘积，即：
N=Nx×Ny （8）
根据上述假设情况三维地震勘探的覆盖次数为（N=6×5）30次覆盖。
通过分析多种线束型观测系统后我们认为，在横向上炮点移动时，排列固定不动，其效果在横向上相当于双边发炮，接收道数即为一束内排列线的条数，这也就是公式（7）的理论根据。
运用式（7）计算横向覆盖次数时要注意一束线内横向炮数的限制，当计算的次数大于横向炮数时，其横向覆盖次数即为横向炮数。
在线束型三维观测系统中当横向炮点间隔不相同时，一般有相邻两炮的间隔为检波线间距的1/2不妨称这两炮为一组炮，而每组炮的间距是相同的我们知道当相邻炮间隔小于检波点间隔时则这两炮只增加CDP的密度，不增加覆盖次数，因此在计算横向覆盖次数时，可把这一组炮作为一炮来处理，这样就仍然可用公式（7）来计算横向覆盖次数。
其计算结果与Z—变换多项式计算结果完全一样，但计算方法更简单、更直观。
相当于双边发炮的横向覆盖次数计算方法可以快速、准确地判断线束型三维观测系统横向覆盖次数，也可以方便地根据所需横向覆盖次数选择合适的观测系统。
1.5 最小炮检距的确定
根据多次覆盖叠加曲线分析，偏移距越大，通放带越窄，对有效波选择性越高，压制带越低，二次极值越小，对规则干扰波的压制越有利。
但在实践中发现，偏移距过大，对目的层反射波也有一定的压制作用，并非偏移距越大越好。
当μ＝（1、2、3、4，μ为偏移道数间隔距）等均能较好的压制多次波、突出有效波。
1.6 最大炮检距的确定
三维地震最大炮检距要用沿测线接收方向的纵向最大炮检距X 纵和沿垂直于测线方向的横向最大炮检距Y横的投影来确定，计算式为：
X=■（9）
式中：X纵＝（B-1）×ΔX，B为纵向接收道数；
如果B为24，ΔX为纵向接收道距20 m，10线10炮观测系统，线距40 m，48道接收中间放炮，所以纵向最大炮检距X纵为460 m，横向最大炮检距Y横为270 m。
根据上述数据进行计算，最大炮检距X＝533 m。
2 满覆盖次数边界的确定
满覆盖次数边界包括横向、纵向满覆盖次数，例如第1章所说观测系统中，横向5次、
纵向6次的覆盖次数。
2.1 横向上满覆盖次数边界的确定
在上述情况中，横向满足5次的边界范围主要是根据10线10炮观测系统示意图来判断：如图1所示，从左向右第四条线即满足横向5次覆盖，可以把勘探边界放在这个位置，
如图2所示。
2.2 纵向满覆盖次数边界的确定
当横向上满足5次覆盖以后，要想实现，纵向×横向=6×5=30次的参数要求，纵向上即沿着线束方向上就必须在勘探边界上满足6次覆盖，就要考虑最后一炮后面接收线的外延长度，以及结合勘探边界外面的炮数，然后按照二维沿着测线方向上叠加次数的计算方法计算出这些参数，然后确定纵向上勘探边界所在观测系统位置，如图3所示。
当遇到地层倾角较大时就要考虑边界外延，外延距离可以有最深目的层的深度和地层倾
角来计算，则：
L=H×tanβ （10）
式中：L为满覆盖次数边界外延距离；H为最深目的层深度；β为地层倾角。
根据以上公式计算出纵向上满覆盖次数的实际边界来确定最后符合勘探需要的控制边
界。
3 结语
三维地震野外数据采集是地震的第一步也是关键的一步，数据采集质量的好与坏会直接影响整个三维地震勘探，甚至整个项目的成功与否。
所以在设计时应根据具体地质任务要求，综合分析地震地质条件和仪器设备等多种因素，选择合理的观测系统和最佳采集参数。
