【卡车之家原创】卡车司机在选配变速箱时,面对厂家提供的一串字母数字组成的名称编号,常会感到手足无措。
其实,变速箱的型号中一般都已经包含了变速箱的主要参数,了解各厂家的命名规可以让司机朋友们方便快速地选配变速箱。
目前,国内即将变速器厂商的产品型号编制方法大同小异,一般开始两个大写字母表示企业代号,如CA表示一汽,DF表示东风,DC表示大同齿轮等。
变速箱名中的数字则涵盖了档位数,最大输入扭矩等信息,这也是司机朋友们最关心的内容,扭矩的匹配必须根据发动机和车辆用途合理选择,避免“小马拉大车”或“大马拉小车”的情况。
另外还有有一些字母则表示变速器型式,国内厂家一般使用型式的第一个字拼音的首字母表示,如T一般表示同步器。
下面就国内几家主要的变速器厂商的命名规则进行说明,以供参考。
● 陕西法士特法士特占据了卡车变速箱大部分市场,重卡市场更是超过八成,其命名规则也比较典型,国内别的变速箱厂商一般也都类似。

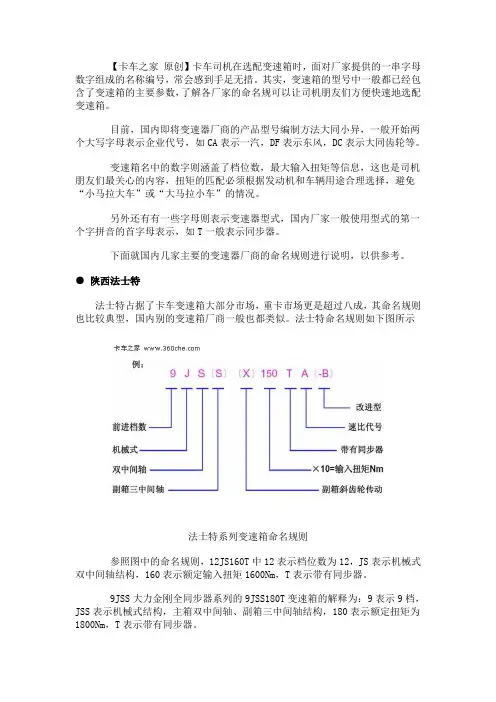

法士特命名规则如下图所示法士特系列变速箱命名规则参照图中的命名规则,12JS160T中12表示档位数为12,JS表示机械式双中间轴结构,160表示额定输入扭矩1600Nm,T表示带有同步器。
9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为:9表示9档,JSS 表示机械式结构,主箱双中间轴、副箱三中间轴结构,180表示额定扭矩为1800Nm,T表示带有同步器。
80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则,以最常见的RT-11509C为例: R表示范围档;T表示双中间轴;11表示输入扭矩为1100Nm;5是设计级别;09前进档数为9档;C为速比代号。
当时引进的其实是富勒RT-11609系列,但因为当时加工及成本问题改成粗齿,就叫RT-11509C。
● 一汽一汽解放下属生产变速器的厂家有两个:一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变),主要生产中型变速器;另一个是一汽解放变速箱分公司,主要生产中型和重型两大系列变速器。

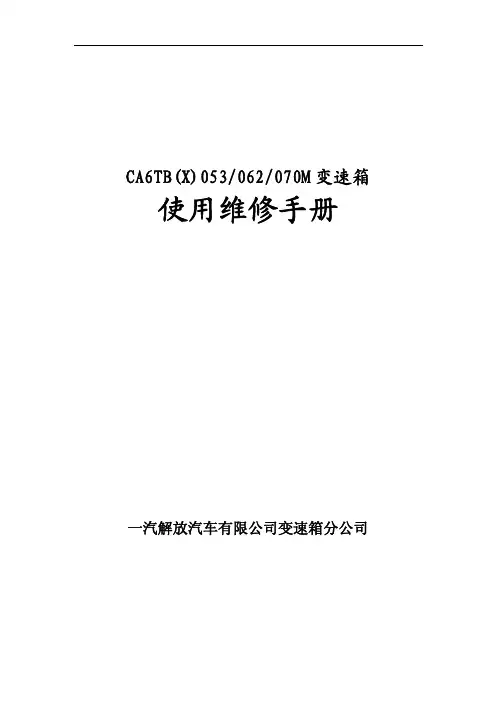

CA6TB(X)053/062/070M变速箱 使用维修手册一汽解放汽车有限公司变速箱分公司目录第一部分:变速箱使用说明1.主要技术参数2.变速箱总成品种标识及识别3.变速箱的润滑与保养4.变速箱使用注意事项5.变速箱常见故障及排除方法6.变速箱各部位螺栓扭紧力矩第二部分:变速箱零件图(根据零件分组分成若干部分)1.第一轴总成2.第二轴总成3.中间轴总成4.上盖总成5.顶盖总成6.倒档惰轮总成7.变速箱外围件8.离合器外壳及相关件注意:变速箱在搬运时,应轻抬轻放,不得撞击,挤压。
汽车一旦出现故障,应认真进行检查,不要轻易拆卸变速箱,必要时应由专业人员拆卸,或到指定的维修机构检修。
提醒:我们已经对本手册尽量做到正确,但产品的结构是不断改进的,不同的变速箱品种是有差别的,请正确识别您的变速箱的具体品种。
第一部分:变速箱使用说明1 变速箱主要技术参数:2.变速箱总成品种标识及识别欲识别变速箱型号及具体品种,先确定变速箱标识的位置。
在变速箱总成侧面(取力口附近)的平面上,用电脑打出了(见图片)品种及有关标识,在一汽厂标下边打出六行数字及英文字母, 分别代表:1 变速箱总成品种标识2 速度表蜗杆和从动齿轮传动比3 一档齿轮传动比4 六档齿轮传动比1 2 3 4 55 总成流水号按照上述方法确定您的变速箱的品种。
在购买零件时,这一信息非常有用。
3.变速箱的润滑与保养3.1.变速箱的润滑①润滑方式:飞溅润滑。
②润滑油牌号:80W/90(GL-3)车辆齿轮油,严禁使用劣质润滑油,不同牌号的润滑油不可以混合使用。
③润滑油量:约7L(参考量);装取力器变速箱:约7.5L(参考量),加注润滑油时,车辆应停在水平路面上,加注到与注油孔的下边缘等高,从注油孔略有溢出为宜。
3.2.变速箱的保养①.车辆磨合行驶2000KM时,变速箱应首次(首保)清洗内腔并更换新齿轮油(可到就近的一汽服务站提供免费保养),彻底清理放油堵磁铁上的金属粉末,同时检查各种紧固件是否松动,并进行复紧,检查各结合面及油封是否漏油。

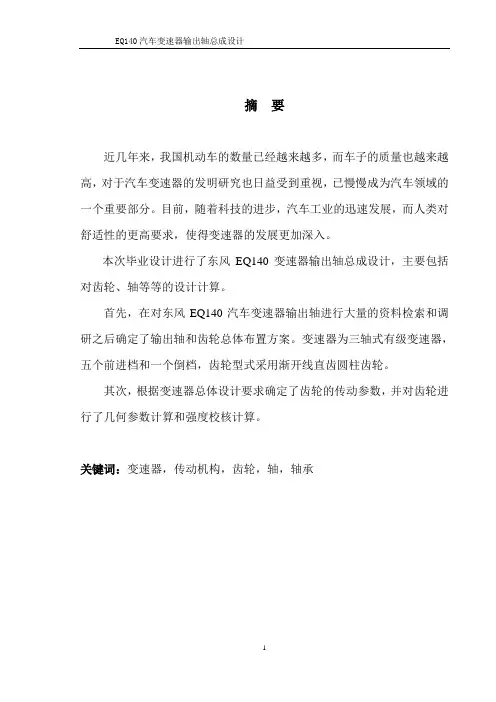

摘要近几年来,我国机动车的数量已经越来越多,而车子的质量也越来越高,对于汽车变速器的发明研究也日益受到重视,已慢慢成为汽车领域的一个重要部分。
目前,随着科技的进步,汽车工业的迅速发展,而人类对舒适性的更高要求,使得变速器的发展更加深入。
本次毕业设计进行了东风EQ140变速器输出轴总成设计,主要包括对齿轮、轴等等的设计计算。
首先,在对东风EQ140汽车变速器输出轴进行大量的资料检索和调研之后确定了输出轴和齿轮总体布置方案。
变速器为三轴式有级变速器,五个前进档和一个倒档,齿轮型式采用渐开线直齿圆柱齿轮。
其次,根据变速器总体设计要求确定了齿轮的传动参数,并对齿轮进行了几何参数计算和强度校核计算。
关键词:变速器,传动机构,齿轮,轴,轴承Design of EQ140 transmission output shaft assemblyABSTRACTIn recent years, China has been increasing the number of motor vehicles, while increasing the quality of the car, the invention of the automobile transmission is also more and more attention has gradually become an important part of the automotive sector. Now, with advances in technology, the rapid development of automobile industry, and human comfort and higher demands, making the transmission more in-depth development.Dongfeng EQ140 the topics transmission output shaft assembly design, including gear, shaft, and so the design calculations.First of all, Dongfeng EQ140 auto transmission output shaft to a large number of information retrieval and research after the output shaft and gears to determine the overall layout. A class of three-axis gearbox transmission, the five forward gears and one reverse gear type involute spur gear and the transmission power output device installed.Secondly, the general design requirements under the transmission gear of the transmission parameters, and the gear geometric parameters were calculated and strength check calculation. Moreover, according to the selected use conditions and requirements of the bearing assembly models, and make thelife of the bearing checking and static strength check.Key words: transmission, power train, gears, shafts, bearingsEQ140汽车变速器输出轴总成设计王肖磊 Y660920280 引言近几年来,我国机动车的数量已经越来越多,而车子的质量也越来越高,对于汽车变速器的发明研究也日益受到重视,已慢慢成为汽车领域的一个重要部分。

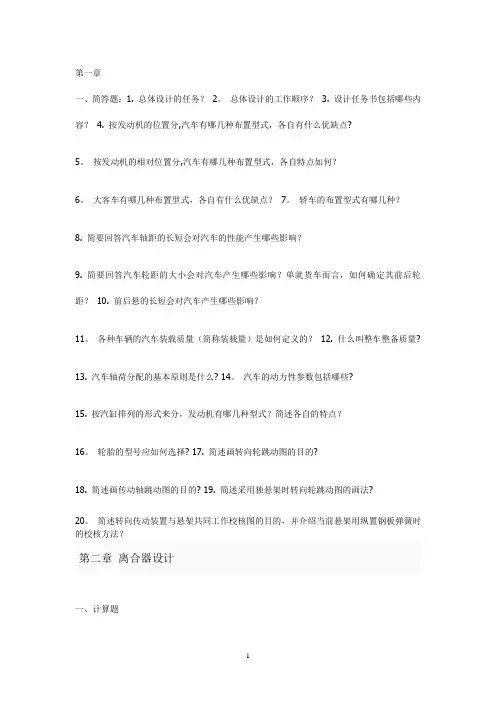

第一章一、简答题:1. 总体设计的任务?2。
总体设计的工作顺序?3. 设计任务书包括哪些内容?4. 按发动机的位置分,汽车有哪几种布置型式,各自有什么优缺点?5。
按发动机的相对位置分,汽车有哪几种布置型式,各自特点如何?6。
大客车有哪几种布置型式,各自有什么优缺点?7。
轿车的布置型式有哪几种?8. 简要回答汽车轴距的长短会对汽车的性能产生哪些影响?9. 简要回答汽车轮距的大小会对汽车产生哪些影响?单就货车而言,如何确定其前后轮距?10. 前后悬的长短会对汽车产生哪些影响?11。
各种车辆的汽车装载质量(简称装载量)是如何定义的?12. 什么叫整车整备质量?13. 汽车轴荷分配的基本原则是什么? 14。
汽车的动力性参数包括哪些?15. 按汽缸排列的形式来分,发动机有哪几种型式?简述各自的特点?16。
轮胎的型号应如何选择? 17. 简述画转向轮跳动图的目的?18. 简述画传动轴跳动图的目的? 19. 简述采用独悬架时转向轮跳动图的画法?20。
简述转向传动装置与悬架共同工作校核图的目的,并介绍当前悬架用纵置钢板弹簧时的校核方法?第二章离合器设计一、计算题1. 某汽车采用普通有机摩擦材料做摩擦片的单片离合器.已知:从动片外径D= 355.6mm从动片内径d = 177。
8mm摩擦系数μ =0。
25摩擦面单位压力P =0。
16N/mm 求该车离合器可以传递的最大摩擦力矩。
2. 某厂新设计一载重量为4t 的农用汽车,其发动机为6100Q 水冷柴油机,发动机最大扭矩Me =340N · m/1700~1800 转/ 分.试初步确定离合器的结构型式及主要尺寸。
(取μ =0.25 )3. 验算CA —- 140 型汽车离合器参数:已知:离合器为双片式,摩擦片D= 280mm ,d= 165mm μ =0.25铆钉孔一面36 个,坑径= 9.5mm压紧弹簧数I =12自由高度H= 70.5mm弹簧外径30mm ,钢丝直径 3.75mm有效圈数6。

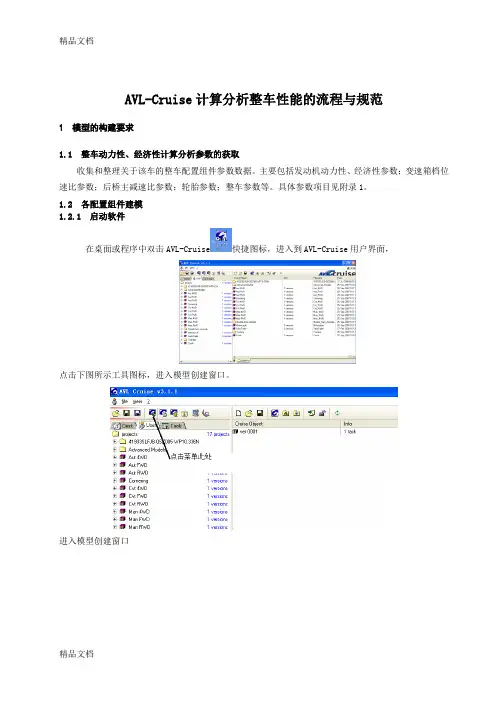

精品文档AVL-Cruise计算分析整车性能的流程与规范1 模型的构建要求1.1 整车动力性、经济性计算分析参数的获取收集和整理关于该车的整车配置组件参数数据。
主要包括发动机动力性、经济性参数;变速箱档位速比参数;后桥主减速比参数;轮胎参数;整车参数等。
具体参数项目见附录1。
1.2 各配置组件建模1.2.1 启动软件在桌面或程序中双击AVL-Cruise快捷图标,进入到AVL-Cruise用户界面,点击下图所示工具图标,进入模型创建窗口。
进入模型创建窗口1.2.2 建立整车参数模型进入模型创建窗口后,将鼠标选中Vehicle Model,鼠标左键点击整车图标,按住左键将图标拖曳到建模区,如下图所示:双击整车图标后打开整车参数输入界面,根据参数输入要求依次填写数据:Author :此处填写计算者,不能用中文,可以用汉语拼音和英文,该软件所有填写参数处均不能出现中文。
Comment :此处填写分析的车型号。
Notice1、Notice2、Notice3:此处填写分析者认为需要注意的事项,比如特殊发动机型号等,没有可 以不填。
1.2.2.1 整车参数数据填写规则进入模型创建窗口后,将鼠标选中Engine Model ,鼠标左键点击发动机图标,按住左键将图标拖曳到建模区,如下图所示:作者名称、注解说明,可以不填注解说明,可以不填油箱容积 内外温差:0试验台架支点高度:100内外压差:0 牵引点到前轴距离轴距空载、半载、满载下整车重心到前轴中心距离、重心高度、鞍点高度、前轮充气压力、后轮充气压力整备质量 整车总重迎风面积风阻系数前轮举升系数后轮举升系数双击发动机图标后打开发动机参数输入界面,根据参数输入要求依次填写数据:1.2.3.1 发动机参数输入规则按照图示箭头位置单击按钮,弹出外特性输入窗口:此处根据厂家提供的发动机数据输入转速与扭矩关系发动机转速与扭矩的关系从外特性数据表中可以直接得到;填写时注意对应关系即可。

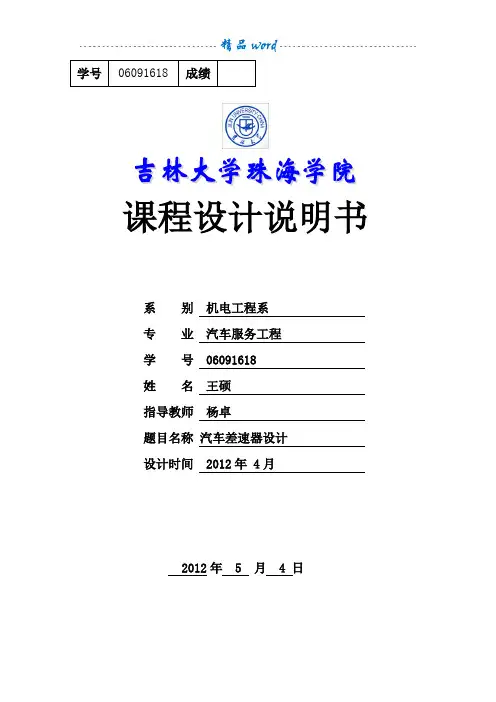

学号******** 成绩课程设计说明书系别机电工程系专业汽车服务工程学号 ********姓名王硕指导教师杨卓题目名称汽车差速器设计设计时间 2012年 4月2012年 5 月 4 日目录1、任务说明书 (1)2、主减速器基本参数的选择计算 (2)2.1选定高速级齿轮类型、精度等级、材料及齿数 (2)2.2差速器中的转矩分配计算 (3)2.3差速器的齿轮主要参数选择 (3)3、差速器齿轮强度计算 (7)3.1主减速器直齿圆柱齿轮传动设计 (8)3.2校核齿面接触疲劳强度 (11)3.3 标准斜齿圆柱齿轮主要几何尺寸:表1-3-1 (13)4、半轴设计计算 (14)4.1结构形式分析 (14)4.2半轴计算 (16)4.3半轴花键计算 (17)5、差速器壳体 (19)6、变速箱壳体设计 (20)7、设计总结 (21)8、参考文献 (22)配图 (23)1、任务说明书车型 发动机Nmax 发动机MmaxI 档变比主传动比 驱动方案 发动机 19、I280kw/6000rmp140N.m/4500rmp 4.643.5≤i ≤4.2FF横置已知条件:(1)假设地面的附着系数足够大; (2)发动机到主传动主动齿轮的传动系数0.96w η=;(3)车速度允许误差为±3%;(4)工作情况:每天工作16小时,连续运转,载荷较平稳;(5)工作环境:湿度和粉尘含量设为正常状况,环境最高温度为30度; (6)要求齿轮使用寿命为17年(每年按300天计); (7)生产批量:中等;(8)半轴齿轮,行星齿轮齿数,可参考同类车型选定,也可自己设计; (9)差速器转矩比4.1~15.1S =之间选取; (10)安全系数为35.1~2.1n =之间选取; (11)其余参数查相关手册;2、主减速器基本参数的选择计算发动机的最大转矩m N M .140max =,rmp n 4500=,发动机到主传动主动齿轮的传动效率0.96η=,安全系数n=1.3一档变比64.41=i ,本次设计选用主减速器传动比9.30=i 因此总传动比096.189.364.4012=⨯=⨯=i i i因此输出转矩316296.0140096.183.1max 20≈⨯⨯⨯=⋅⋅⋅=ηM i n T N.m差速器转矩比S=1.1~1.4之间选取,这里取S=1.2轴最大转矩为b T ,半轴最小转矩为s T得到方程⎪⎩⎪⎨⎧=+=0TT T T T S s bs b解得:m N T mN T s b .1437.1725==2.1选定高速级齿轮类型、精度等级、材料及齿数1)按题目已知条件,选用直齿圆柱齿轮传动。

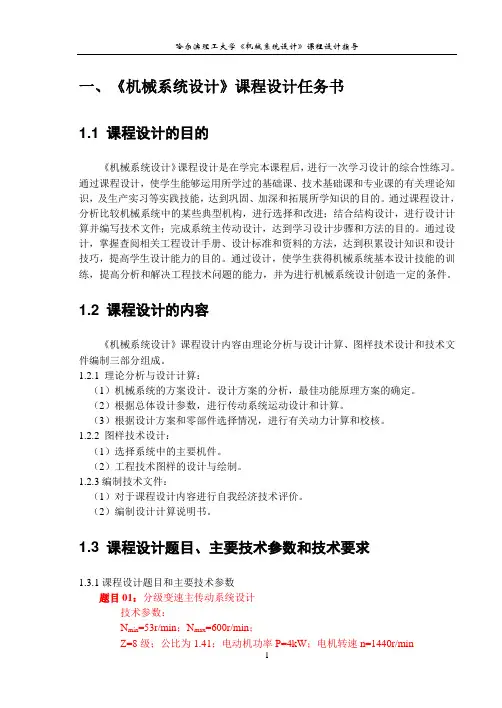

一、《机械系统设计》课程设计任务书1.1 课程设计的目的《机械系统设计》课程设计是在学完本课程后,进行一次学习设计的综合性练习。
通过课程设计,使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识,及生产实习等实践技能,达到巩固、加深和拓展所学知识的目的。
通过课程设计,分析比较机械系统中的某些典型机构,进行选择和改进;结合结构设计,进行设计计算并编写技术文件;完成系统主传动设计,达到学习设计步骤和方法的目的。
通过设计,掌握查阅相关工程设计手册、设计标准和资料的方法,达到积累设计知识和设计技巧,提高学生设计能力的目的。
通过设计,使学生获得机械系统基本设计技能的训练,提高分析和解决工程技术问题的能力,并为进行机械系统设计创造一定的条件。
1.2 课程设计的内容《机械系统设计》课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。
1.2.1 理论分析与设计计算:(1)机械系统的方案设计。
设计方案的分析,最佳功能原理方案的确定。
(2)根据总体设计参数,进行传动系统运动设计和计算。
(3)根据设计方案和零部件选择情况,进行有关动力计算和校核。
1.2.2 图样技术设计:(1)选择系统中的主要机件。
(2)工程技术图样的设计与绘制。
1.2.3编制技术文件:(1)对于课程设计内容进行自我经济技术评价。
(2)编制设计计算说明书。
1.3 课程设计题目、主要技术参数和技术要求1.3.1课程设计题目和主要技术参数题目01:分级变速主传动系统设计技术参数:N min=53r/min;N max=600r/min;Z=8级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min题目02:分级变速主传动系统设计技术参数:N min=45r/min;N max=710r/min;Z=9级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min 题目03:分级变速主传动系统设计技术参数:N min=63r/min;N max=500r/min;Z=7级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min 题目04:分级变速主传动系统设计技术参数:N min=45r/min;N max=500r/min;Z=8级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目05:分级变速主传动系统设计技术参数:N min=40r/min;N max=630r/min;Z=9级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目06:分级变速主传动系统设计技术参数:N min=50r/min;N max=400r/min;Z=7级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目07:分级变速主传动系统设计技术参数:N min=63r/min;N max=710r/min;Z=8级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min 题目08:分级变速主传动系统设计技术参数:N min=50r/min;N max=800r/min;Z=9级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min 题目09:分级变速主传动系统设计技术参数:N min=75r/min;N max=600r/min;Z=7级;公比为1.41;电动机功率P=4kW;电机转速n=1440r/min 题目10:分级变速主传动系统设计技术参数:N min=40r/min;N max=450r/min;Z=8级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目11:分级变速主传动系统设计技术参数:Nmin=35.5r/min;Nmax=560r/min;Z=9级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目12:分级变速主传动系统设计技术参数:N min=40r/min;N max=315r/min;Z=7级;公比为1.41;电动机功率P=3kW;电机转速n=1430r/min 题目13:分级变速主传动系统设计技术参数:N min=71r/min;N max=710r/min;Z=6级;公比为1.58;电动机功率P=4kW;电机转速n=1440r/min 题目14:分级变速主传动系统设计技术参数:N min=40r/min;N max=400r/min;Z=6级;公比为1.58;电动机功率P=3kW;电机转速n=1430r/min 题目15:分级变速主传动系统设计技术参数:N min=63r/min;N max=630r/min;Z=6级;公比为1.58;电动机功率P=4kW;电机转速n=1440r/min 题目16:分级变速主传动系统设计技术参数:N min=45r/min;N max=450r/min;Z=6级;公比为1.58;电动机功率P=3kW;电机转速n=1430r/min 题目17:分级变速主传动系统设计技术参数:N min=80r/min;N max=450r/min;Z=4级;公比为1.78;电动机功率P=4kW;电机转速n=1440r/min 题目18:分级变速主传动系统设计技术参数:N min=63r/min;N max=355r/min;Z=4级;公比为1.78;电动机功率P=3kW;电机转速n=1430r/min 题目19:分级变速主传动系统设计技术参数:N min=50r/min;N max=280r/min;Z=4级;公比为1.78;电动机功率P=4kW;电机转速n=1440r/min 题目20:分级变速主传动系统设计技术参数:N min=40r/min;N max=224r/min;Z=4级;公比为1.78;电动机功率P=3kW;电机转速n=1430r/min 题目21:分级变速主传动系统设计技术参数:N min=80r/min;N max=1000r/min;Z=12级;公比为1.26;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min 题目22:分级变速主传动系统设计技术参数:N min=71r/min;N max=900r/min;Z=12级;公比为1.26;电动机功率P=3.5/5kW;电机转速n=710/1420r/min 题目23:分级变速主传动系统设计技术参数:N min=90r/min;N max=900r/min;Z=11级;公比为1.26;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min 题目24:分级变速主传动系统设计技术参数:N min=75r/min;N max=750r/min;Z=11级;公比为1.26;电动机功率P=3.5/5kW;电机转速n=710/1420r/min 题目25:分级变速主传动系统设计技术参数:N min=95r/min;N max=800r/min;Z=10级;公比为1.26;电动机功率P=3.5/5kW;电机转速n=710/1420r/min 题目26:分级变速主传动系统设计技术参数:N min=80r/min;N max=630r/min;Z=10级;公比为1.26;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min // 题目27:分级变速主传动系统设计技术参数:N min=40r/min;N max=900r/min;Z=8级;公比为1.41;电动机功率P=2.5/3.5kW;电机转速n=710/1420r/min 题目28:分级变速主传动系统设计技术参数:N min=45r/min;N max=1000r/min;Z=8级;公比为1.41;电动机功率P=3.5/5kW;电机转速n=710/1420r/min 题目29:分级变速主传动系统设计技术参数:N min=35.5r/min;N max=800r/min;Z=8级;公比为1.41;电动机功率P=3kW;电机转速n=710/1420r/min题目30:分级变速主传动系统设计技术参数:N min=50r/min;N max=1120r/min;Z=8级;公比为1.41;电动机功率P=4kW;电机转速n=710/1420r/min题目31:无级变速主传动系统设计技术参数:N min=120r/min;N max=2400r/min;n j=300r/min;电动机功率:P max=3.0kW;n max=3000r/min;n r=1500r/min;题目32:无级变速主传动系统设计技术参数:N min=35r/min;N max=4000r/min;n j=145r/min;电动机功率:P max=3kW;n max=4500r/min;n r=1500r/min;/p-314741032410.html题目33:无级变速主传动系统设计技术参数:N min=100r/min;N max=2000r/min;n j=250r/min;电动机功率P max=3.0kW;n max=3000r/min;n r=1500r/min;题目34:无级变速主传动系统设计技术参数:N min=75r/min;N max=4000r/min;n j=250r/min;电动机功率P max=2.8kW;n max=3000r/min;n r=1500r/min;题目35:无级变速主传动系统设计技术参数:N min=67r/min;N max=3500r/min;n j=220r/min;电动机功率P max=2.2kW;n max=3000r/min;n r=1500r/min;/p-975357092788.html题目36:无级变速主传动系统设计技术参数:N min=86r/min;N max=3000r/min;n j=250r/min;电动机功率P max=3kW;n max=3000r/min;n r=1300r/min;/p-908280258068.html题目37:无级变速主传动系统设计技术参数:N min=78r/min;N max=2700r/min;n j=225r/min;电动机功率P max=2.8kW;n max=3000r/min;n r=1300r/min;题目38:无级变速主传动系统设计技术参数:N min=86r/min;N max=3000r/min;n j=250r/min;电动机功率P max=2.2kW;n max=3000r/min;n r=1300r/min;题目39:无级变速主传动系统设计技术参数:N min=110r/min;N max=2200r/min;n j=275r/min;电动机功率P max=3 kW;n max=2000r/min;n r=1000r/min;题目40:无级变速主传动系统设计技术参数:N min=46r/min;N max=2400r/min;n j=150r/min;电动机功率P max=2.8 kW;n max=2000r/min;n r=1000r/min;1.3.2技术要求:(1)利用电动机完成换向和制动。

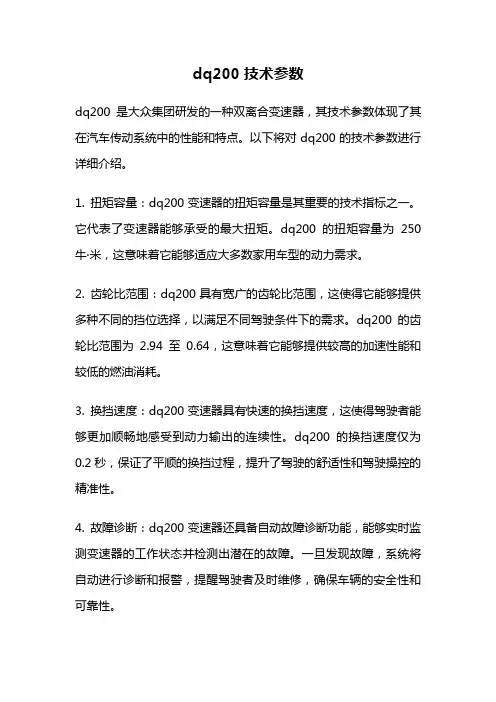

dq200技术参数dq200是大众集团研发的一种双离合变速器,其技术参数体现了其在汽车传动系统中的性能和特点。
以下将对dq200的技术参数进行详细介绍。
1. 扭矩容量:dq200变速器的扭矩容量是其重要的技术指标之一。
它代表了变速器能够承受的最大扭矩。
dq200的扭矩容量为250牛·米,这意味着它能够适应大多数家用车型的动力需求。
2. 齿轮比范围:dq200具有宽广的齿轮比范围,这使得它能够提供多种不同的挡位选择,以满足不同驾驶条件下的需求。
dq200的齿轮比范围为2.94至0.64,这意味着它能够提供较高的加速性能和较低的燃油消耗。
3. 换挡速度:dq200变速器具有快速的换挡速度,这使得驾驶者能够更加顺畅地感受到动力输出的连续性。
dq200的换挡速度仅为0.2秒,保证了平顺的换挡过程,提升了驾驶的舒适性和驾驶操控的精准性。
4. 故障诊断:dq200变速器还具备自动故障诊断功能,能够实时监测变速器的工作状态并检测出潜在的故障。
一旦发现故障,系统将自动进行诊断和报警,提醒驾驶者及时维修,确保车辆的安全性和可靠性。
5. 轻量化设计:dq200采用了轻量化设计,以降低整车的重量和油耗。
它由铝合金材料制成,相较于传统的钢质变速器更加轻盈,提升了整车的燃油经济性和操控性能。
6. 节能环保:dq200变速器通过减少传动损耗和优化换挡策略,提升了整车的能效和环保性能。
它具备启停技术和惯性滑行功能,能够在红绿灯等停车场景下自动关闭发动机,减少燃油消耗和尾气排放。
7. 可靠性和耐久性:dq200变速器经过严格的测试和验证,具有较高的可靠性和耐久性。
它采用了先进的润滑系统和材料,能够有效降低磨损和摩擦,延长使用寿命。
同时,dq200还具备过热保护功能,能够在高温环境下自动降低工作负荷,保护变速器的正常运行。
dq200变速器以其卓越的技术参数在汽车行业中备受认可。
它的扭矩容量、齿轮比范围、换挡速度、故障诊断、轻量化设计、节能环保、可靠性和耐久性等特点,使得它能够满足不同驾驶需求,并提升整车的性能和驾驶体验。

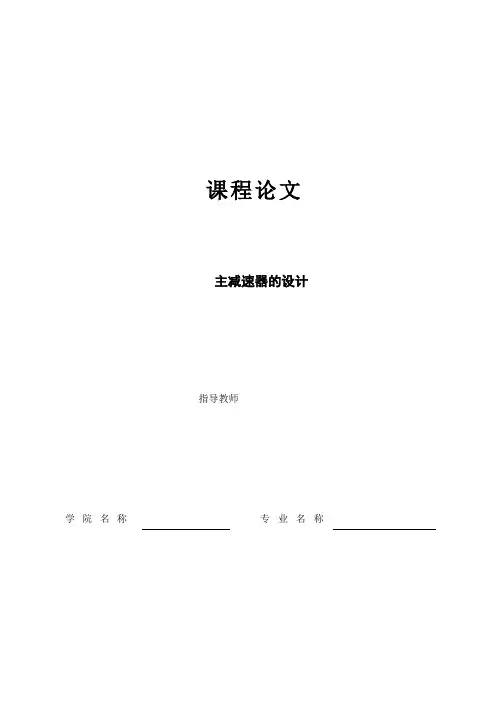

课程论文主减速器的设计指导教师学院名称专业名称摘要汽车主减速器作为汽车驱动桥中重要的传力部件,是汽车最关键的部件之一。

它承担着在汽车传动系中减小转速、增大扭矩的作用,同时在动力向左右驱动轮分流的差速器之前设置一个主减速器,可以使主减速器前面的传动部件,如变速箱、分动器、万向传动装置等传递的扭矩减小,同时也减小了变速箱的尺寸和质量,而且操控灵敏省力。
汽车主减速器结构多种多样,主要是根据其齿轮类型、主动齿轮和从动齿轮的安置方法以及减速型式的不同而异。
按照主减速器齿轮的类型分为:螺旋锥齿轮和双曲面齿轮;按照主减速器主动锥齿轮的支承型式及安置方法分为:悬臂式和跨置式;按照主减速器减速形式分为:单级减速、双级减速、双速减速、贯通式主减速器和轮边减速等。
主减速器设计的好坏关系到汽车的动力性、经济性以及噪声、寿命等诸多方面。
如何协调好各方关系、合理匹配设计参数,以达到满足使用要求的最优目标,是主减速器设计中最重要的问题。
关键词:中型客车主减速器圆锥齿轮主减速器的设计1、汽车的主要参数车型 中型货车驱动形式 FR4×2发动机位置 前置、纵置最高车速 U max =90km/h最大爬坡度 i max ≥28%汽车总质量 m a =9290kg满载时前轴负荷率 25.4%外形尺寸 总长L a ×总宽B a ×总高H a =6910×2470×2455mm 3轴距 L=3950mm前轮距 B 1=1810mm后轮距 B 2=1800mm迎风面积 A ≈B 1×H a空气阻力系数 C D =0.9轮胎规格 9.00—20或9.0R20离合器 单片干式摩擦离合器变速器 中间轴式、五挡下面参数为参考资料所得:发动机最大功率及转速 114Kw-2600r/min;发动机最大转矩及转速 539Nm-1600r/min ;主减速比 0i =4.44;变速器传动比抵挡/高档 6.3/1轮胎半径:型号为9.0R20,轮胎胎体直径为9.0英尺,轮辋直径为20英尺,所以半径为()m 48.024.522020.9≈⨯+⨯=r r汽车满载时质量 14t 2、主减速器结构形式的确定主减速器可以根据其齿轮类型、减速形式以及主、从动齿轮的支承形式的不同而分类。
