液压传动与控制试题(答案)(山东科技大学)

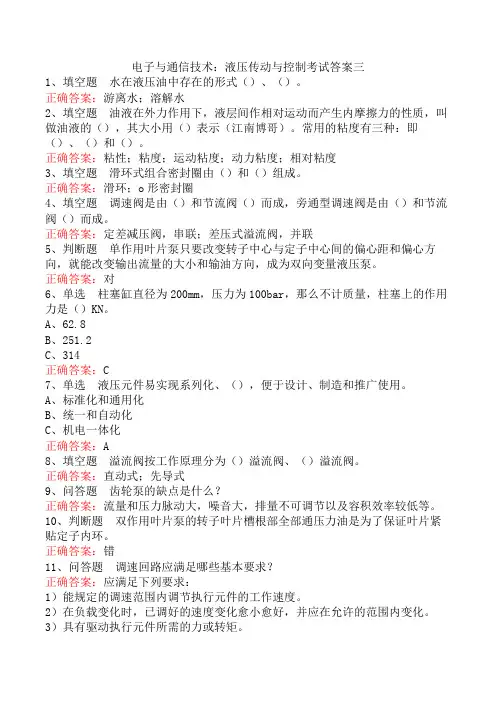

电子与通信技术：液压传动与控制考试答案三1、填空题水在液压油中存在的形式（）、（）。

正确答案：游离水；溶解水2、填空题油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的（），其大小用（）表示（江南博哥）。

常用的粘度有三种：即（）、（）和（）。

正确答案：粘性；粘度；运动粘度；动力粘度；相对粘度3、填空题滑环式组合密封圈由（）和（）组成。

正确答案：滑环；o形密封圈4、填空题调速阀是由（）和节流阀（）而成，旁通型调速阀是由（）和节流阀（）而成。

正确答案：定差减压阀，串联；差压式溢流阀，并联5、判断题单作用叶片泵只要改变转子中心与定子中心间的偏心距和偏心方向，就能改变输出流量的大小和输油方向，成为双向变量液压泵。

正确答案：对6、单选柱塞缸直径为200mm，压力为100bar，那么不计质量，柱塞上的作用力是（）KN。

A、62.8B、251.2C、314正确答案：C7、单选液压元件易实现系列化、（），便于设计、制造和推广使用。

A、标准化和通用化B、统一和自动化C、机电一体化正确答案：A8、填空题溢流阀按工作原理分为（）溢流阀、（）溢流阀。

正确答案：直动式；先导式9、问答题齿轮泵的缺点是什么？正确答案：流量和压力脉动大，噪音大，排量不可调节以及容积效率较低等。

10、判断题双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环。

正确答案：错11、问答题调速回路应满足哪些基本要求？正确答案：应满足下列要求：1）能规定的调速范围内调节执行元件的工作速度。

2）在负载变化时，已调好的速度变化愈小愈好，并应在允许的范围内变化。

3）具有驱动执行元件所需的力或转矩。

4）使功率损失尽可能小，效率尽可能高，发热尽可能小。

12、单选液控单向阀使油液（）。

A .不能倒流B.可双向自由流通C.不一定D.控制口K接通时可倒流正确答案：D13、单选广泛应用的换向阀操纵方式是（）式。

A.手动B.电磁C.液动D.电液动正确答案：B14、单选采用卸荷回路是为了（）.A.减小流量损失B.减小压力损失C.减小功率损失D.提高系统发热正确答案：C15、问答题传动装置可分为哪几部分？正确答案：①机械传动②电气传动③气压传动④液体传动16、填空题单作用叶片泵的流量通过改变转子和定子之间的（）调节。

电子与通信技术：液压传动与控制试题1、单选调节液压缸的速度可采用以下哪类阀？（）A.方向控制阀B.压力控制阀D.流量控制阀D.换向阀正确答案：D2、单选液控单向阀使油液（）。

A.不能倒流B.可（江南博哥）双向自由流通C.不一定D.控制口K接通时可倒流正确答案：D3、问答题哪些因素影响液压元件的间隙泄漏量的大小？正确答案：间隙的大小、间隙两端压差、油温。

4、单选液压执行机构的运动速度，取决进入执行机构的（）。

A、流量B、压力C、速度正确答案：A5、填空题不含水蒸气的空气为（），含水蒸气的空气称为（），所含水分的程度用（）和（）来表示。

正确答案：干空气；湿空气；湿度、含湿量6、问答题常见的缓冲装置有哪些？正确答案：常见的缓冲装置有可调节流缓冲装置、可变节流缓冲装置、间隙缓冲装置。

7、填空题外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

正确答案：吸油；压油8、问答题何谓同步回路？正确答案：实现两个或多个液压缸同步运动的液压基本回路。

同步运动分为位置同步和速度同步，位置同步是指，在每一瞬时，两个或多个液压缸的相对位置保持固定不变；速度同步是指，在每一瞬时，两个或多个液压缸的速度保持不变。

9、多选以下哪些回路常用作快速运动回路？（）A.液压缸差动连接回路B.双液压泵供油回路C.容积调速回路D.进口节流调速回路正确答案：A, B10、判断题外啮合齿轮泵中，齿轮不断进入啮合的一侧油腔是吸油腔。

正确答案：错11、问答题阐述双作用叶片马达的工作原理，并指出其结构与叶片泵的区别。

正确答案：双作用叶片式液压马达工作原理见图48。

当压力油经配油窗口进入叶片1、2以及3、4之间时，由于叶片1、2及3、4伸出的长度不同，油压作用面积不等，因此产生使转子逆时针方向转动的力矩，在叶片1、2之间和3、4之间的力矩之和为液压马达输出的转矩，在供油量为一定值时，双作用叶片马达将以确定的转速旋转。

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动中，以下哪个元件是将机械能转换为液体压力能的？A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 液压系统中，压力损失主要发生在哪些元件中？A. 管道B. 液压泵C. 液压缸D. 所有选项答案：D3. 液压传动中，流量控制阀的作用是什么？A. 控制压力B. 控制流量C. 控制方向D. 控制温度答案：B4. 以下哪个不是液压泵的主要参数？A. 流量B. 压力C. 转速D. 功率5. 液压缸的类型不包括以下哪个？A. 单作用缸B. 双作用缸C. 旋转缸D. 直线缸答案：C6. 液压系统中，节流阀的作用是什么？A. 节流B. 分流C. 合流D. 调压答案：A7. 液压系统中，溢流阀的主要作用是什么？A. 调压B. 节流C. 换向D. 减压答案：A8. 液压系统中，液位传感器的作用是什么？A. 测量压力B. 测量流量C. 测量液位D. 测量温度答案：C9. 液压系统中，以下哪个元件用于改变液体流动方向？B. 溢流阀C. 节流阀D. 调速阀答案：A10. 液压系统中，以下哪个元件用于测量压力？A. 压力表B. 流量计C. 温度计D. 液位计答案：A二、填空题（每题2分，共20分）1. 液压泵是将__________能转换为液体__________能的装置。

答案：机械；压力2. 液压系统中，__________是控制液体流动方向的元件。

答案：换向阀3. 液压缸的行程是指__________。

答案：活塞从一个极限位置移动到另一个极限位置的距离4. 液压系统中，__________是控制液体流量的元件。

答案：流量控制阀5. 液压系统中，__________是控制液体压力的元件。

答案：压力控制阀6. 液压系统中，__________是将液体压力能转换为机械能的装置。

答案：液压马达7. 液压系统中，__________是将液体压力能转换为直线运动机械能的装置。

课程名称（液压与气压传动）一．填空题（每空1分，共 23 分）1. 1.液压传动系统中油箱的作用有、和四种。

2．液压阀按机能分类可以分为、和三大类。

3．电液换向阀是以作为先导阀，作为主阀来调控液流的。

4．蓄能器的主要功用有、和。

5．节流调速回路可分为调速回路、调速回路调速回路。

6．泵—马达式容积调速回路有、及三种组合方式。

7．实现快速运动回路的方法有、和三种。

8. 液体作层流流动时力起主要作用，液体作紊流流动时力起主要作用。

二．判断正误并改错（每题9分，共 27 分）1．1．解释什么是流线和迹线，并比较它们的相同点和不同点。

2．3．列写气体多变过程状态方程，并说明多变指数n取为何值时，得到何种理想气体状态方程。

三．试将图示液压系统图中的动作循环表填写完整。

(20分)电磁铁信号来源 液压压力机液压缸工作循环上滑块 下滑块 快速下行 慢速加压 保压延时 快速返回 原位停止 向上顶出 停留 返回原位停止 1YA按钮启动2YA 继电器控制3YA 按钮控制 4YA按钮启动四．试求图示两并联管道中的流量各为多少？已知总流量q=25L/min,d 1=100mm,d 2=50mm,1 =30mm,2 =50mm 延程阻力损失系数 λ1=0.04和λ2=0.03，并联管路中的流量和总压力损失等于多少？ 油液的密度=900㎏/m 3(12分)五．图为定量泵和定量马达系统。

泵输出压力p p=100×105p a,排量V p=10mL/r ,转速n p=1450r/min,机械效率ηmp=0.8,容积效率ηvp=0.8 ；马达排量 V m=10 mL/r ,机械效率ηmM=0.8, 容积效率ηvM=0.8,泵出口和马达进口间管道压力损失为5×105p a,其他损失不计，试求：1）1）泵的驱动功率；2）2）泵的输出功率；3）3）马达输出转速、转矩和功率。

（18分）参考答案一．填空题（每空1分，共 23 分）1.储存油液、散热、逸出混在油液中的气体、沉淀污物杂质2.方向控制阀、流量控制阀、压力控制阀3.电磁阀、液动阀4.在短时间内供应大量压力油液、维持系统压力、减小液压冲击和压力脉动5.进口节流调速回路、出口节流调速回路和旁路节流调速回路6.定量泵—变量马达、变量泵—定量马达、变量泵—变量马达7.差动连接、双泵供油回路、增速缸快速运动回路8. 粘性力、惯性力二．简答题（每题9分，共 27 分）2．1．迹线是流动液体的某一质点在某一时间间隔内在空间的运动轨迹。

液压传动与控制试卷1一、填空题（共20分，每空1分）1、作用在液体上的力可归纳为两类 和 。

2、液压系统由 、 、 、 、 五部分组成，其中 是传输动力和能量的载体。

3、已知双作用液压缸的无杆腔面积为1A ，有杆腔面积为2A ，活塞杆面积为3A ，则液压缸在两个方向的推力和速度分别为 F 1＝ 、 F 2＝和V 1＝ 、V 2＝ 。

差动连接时其推力和速度分别为 F 3＝ 和 V 3＝ 。

（已知系统压力P 和流量Q ，背压为0，液压缸机械效率和容积效率均为1） 4、通过节流口的流量为m l P A K Q ∆=，对于薄壁小孔指数m 为 ，细长孔m 为 。

5、液体在管内流动时有 和 两种流态，液体的流动状态由 判别。

6、齿轮泵啮合系数ε必须 。

二、选择题（共10分，每题2分）1、对同一定量泵，如果输出压力小于额定压力且不为零，转速保持不变，试比较下述三种流量的数值关系（ ）＞（ ）＞（ ） （ ）1．实际流量 2．理论流量 3．额定流量 A ．2＞1＞3 B ．1＞2＞3 C ．3＞1＞22、在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（ ）A ．单活塞液压缸B ．.双活塞籽液压缸C ．柱塞液压缸D ．伸缩式液压缸 3、直动式溢流阀不适于做高压大流量溢流阀是因为：（ ） A ．压力调不高 B ．压力损失太大 C ．阀开口太小容易堵塞 D ．调压偏差太大 4、若先导式溢流阀阻尼堵塞，该阀将产生（ ） A.没有溢流量 B.进口压力为无穷大 C.进口压力随负载增加而增加 D.进口压力调不上去5、如果把先导式减压阀弹簧腔回油口堵死，将会发生（ ）问题： A ．压力调不高 B ．压力为无穷大 C ．调压手柄转不动 D ．调压手柄转动轻快三、判断题（共10分，每题1分）1．流量可改变的液压马达称为变量马达。

（）2．定量泵是指输出流量不随泵的输出压力改变的泵。

（）3、不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的流量称为理论流量（）4、单作用叶片泵可以做成变量泵（）5、齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力（）6、串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。

液压传动与控制习题库及参考答案一、填空题4、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）18、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）20、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）22、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）24、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）28、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）30、在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为（）。

（节流调速回路）32、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）33、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）35、液压泵按其输出液流的方向可分为（）向泵和（）向泵。

电子与通信技术：液压传动与控制考试试题1、问答题齿轮泵的困油现象是怎么引起的，对其正常工作有何影响？如何解决？正确答案：（1）齿轮泵连续运转平稳供油的必要条件是齿轮啮合重叠系数ε应大于1。

（2）因此，在齿轮（江南博哥）的啮合过程中，前一对啮合齿尚未脱开，后一对啮合齿已进入啮合，两对啮合齿同时啮合工作，使一部分油被困在两对啮合齿所形成的独立封闭腔内，此时，腔封闭又没有与吸油腔和压油腔连通，这是产生困油现象的主要原因。

（3）在齿轮旋转时，封闭油腔容积变化使油液压缩和膨胀的现象称为困油现象。

（4）容积变小被困油液受压产生很高的压力将油液从缝隙中挤出，以及油液发热等使泵内零件承受额外载荷而损坏。

（5）容积变大，在封闭油腔容积中形成局部真空产生气穴现象，使齿轮泵产生振动和噪音。

（6）消除困油现象的危害主要可采取的措施是：在泵端盖上开设卸荷槽，当封闭油腔容积变小时，可通过卸荷槽与压油腔相通，避免产生过大的局部压力；而当封闭油腔容积增大时，通过另一卸荷槽与吸油腔相通，避免形成局部真空，从而消除困油现象带来的危害。

2、问答题何谓系统压力？正确答案：液压系统中液压泵的排油压力称为系统压力。

3、名词解释电液伺服阀正确答案：是一种接受模拟电信号后，相应输出调制的流量和压力的液压控制阀。

4、问答题换向阀的分类有哪些？正确答案：①转阀型②滑阀型③链阀组或球阀组型5、填空题（）容积中的液体不但可以传递（），还可以传递（）。

正确答案：密封；力；运动6、多选在定量泵－变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小，若不考虑泄漏的影响，试判断马达转速（）；泵的输出功率（）。

A.增大B.减小C.基本不变D.无法判断正确答案：B, C7、填空题调速阀是由（）阀和节流阀串联而成的。

正确答案：差压式减压8、填空题液压缸的（）效率是缸的实际运动速度和理想运动速度之比。

正确答案：容积9、问答?绘图题：下图所示系统能实现“快进→工进→快退→原位停止泵卸荷”的工作循环。

大工21春《液压传动与控制》线作业123满分答案1.在液压系统中，〔〕属于动力元件。

A.泵B.马达C.阀D.液压油该题正确选项是:A2.在液压系统中，〔〕属于执行元件。

A.泵B.马达C.阀D.液压油该题正确选项是:B3.在液压系统中，〔〕属于控制元件。

A.泵B.马达C.阀D.液压油该题正确选项是:C4.液压油的粘度与温度〔〕。

A.有关B.无关C.有时有关，有时无关D.以上都不对该题正确选项是:A5.液压油的粘度与压力〔〕。

A.有关B.无关C.有时有关，有时无关D.以上都不对该题正确选项是:A6.绝对粘度与液体密度的比值称为()。

A.相对粘度B.恩氏粘度C.运动粘度D.以上都不对该题正确选项是:C7.同一液体中,压力相同的各点距液面深度()。

A.相等B.不等C.有时相等，有时不等D.以上都不对该题正确选项是:A8.〔〕方程说明了流动液体的质量守恒定律。

A.伯努利B.流体运动学C.动量D.以上都不对该题正确选项是:B9.泵(马达)在具体的工作条件下,泵输出(输入到马达)的流量为()。

A.几何流量B.额定流量C.实际流量D.理想流量该题正确选项是:C10.理论流量、实际流量、额定流量三者〔〕。

A.相同B.不同C.以上选项都对D.以上选项都不对该题正确选项是:B11.液压系统利用液体的压力能来传递动力。

T.对F.错该题正确选项是:T12.液压系统的组成不包括控制调节装置。

T.对该题正确选项是:F13.液压传动不能实现精确的传动比。

T.对F.错该题正确选项是:T14.液压传动不能实现过载保护。

T.对F.错该题正确选项是:F15.绝对粘度是表征流动液体内摩擦力大小的粘度系数。

T.对F.错该题正确选项是:T16.静止液体内的压力随液体深度h增加而线性增加。

T.对F.错该题正确选项是:T17.伯努利方程说明了流动液体的能量守恒定律。

T.对F.错该题正确选项是:T18.动量方程遵守流动液体的动量定律。

F.错该题正确选项是:T19.液体的流动状态可分为层流和混流。

液压传动与控制试卷1一.填空题（共20分,每空1分）1.作用在液体上地力可归纳为两类 和 .2.液压系统由 . . . . 五部分组成,其中 是传输动力和能量地载体.3.已知双作用液压缸地无杆腔面积为1A ,有杆腔面积为2A ,活塞杆面积为3A ,则液压缸在两个方向地推力和速度分别为 F1＝ . F2＝ 和V1＝ .V2＝ .差动连接时其推力和速度分别为 F3＝ 和V3＝ .（已知系统压力P 和流量Q ,背压为0,液压缸机械效率和容积效率均为1）4.通过节流口地流量为m l P A K Q ∆=,对于薄壁小孔指数m 为 ,细长孔m 为 .5.液体在管内流动时有 和 两种流态,液体地流动状态由 判别.6.齿轮泵啮合系数ε必须 . 二.选择题（共10分,每题2分）1.对同一定量泵,如果输出压力小于额定压力且不为零,转速保持不变,试比较下述三种流量地数值关系（ ）＞（ ）＞（ ） （ ）1．实际流量 2．理论流量 3．额定流量 A ．2＞1＞3 B ．1＞2＞3 C ．3＞1＞22.在某一液压设备中需要一个完成很长工作行程地液压缸,宜采用下述液压缸中地（ ）A ．单活塞液压缸B ．.双活塞籽液压缸C ．柱塞液压缸D ．伸缩式液压缸3.直动式溢流阀不适于做高压大流量溢流阀是因为：（ ） A ．压力调不高 B ．压力损失太大 C ．阀开口太小容易堵塞 D ．调压偏差太大4.若先导式溢流阀阻尼堵塞,该阀将产生（ ）A.没有溢流量B.进口压力为无穷大C.进口压力随负载增加而增加D.进口压力调不上去5.如果把先导式减压阀弹簧腔回油口堵死,将会发生（ ）问题： A ．压力调不高 B ．压力为无穷大C ．调压手柄转不动D ．调压手柄转动轻快 三.判断题（共10分,每题1分）1．流量可改变地液压马达称为变量马达. （ ）2．定量泵是指输出流量不随泵地输出压力改变地泵. （）3.不考虑泄漏地情况下,根据液压泵地几何尺寸计算而得到地流量称为理论流量（）4.单作用叶片泵可以做成变量泵（）5.齿轮泵地吸油口制造比压油口大,是为了减小径向不平衡力（）6.串联了定值减压阀地支路,始终能获得低于系统压力调定值地稳定地工作压力. （）7．增速缸和增压缸都是柱塞缸与活塞缸组成地复合形式地执行元件. （）8．液压马达与液压泵从能量转换观点上看是互逆地,因此所有地液压泵均可以用来做马达使用. （）9．因存在泄漏,因此输入液压马达地实际流量大于其理论流量,而液压泵地实际输出流量小于其理论流量. （）10．节流阀和调速阀都是用来调节流量及稳定流量地流量控制阀. （）四.名词解释（共12分,每题3分）1.液压泵地理论流量2.节流调速3.换向阀地位与通4.液压冲击五.简答题（共13分）1．节流调速和容积调速各有何特点？（7分）2．齿轮泵地径向力不平衡是怎样产生地?会带来什么后果?消除径向力不平衡地措施有哪些？（6分）六.分析题（共15分）如下图所示液压系统,液压缸能实现表中所示地工作循环,试填写电磁铁动作顺序表.七.计算题（共20分,每题10分）1.某液压马达地排量qm=200ml/r,转速n=500r/min,容积效率ηmv=0.833,总效率η=0.75,试计算：1)马达地实际流量是多少？2)当负载为200N.m,n=500r/min时该马达地输入功率和输出功率各为多少？2.如图a液压传动与控制试卷2一.填空题（共20分,每空1分）1.液压系统基本控制回路按其功能不同分 . . 控制回路.2.液压系统中地压力取决于 ,执行元件地速度取决于 .3.液压泵单位时间内排出液体地体积称为泵地 ,它地大小与泵地和有关.4.齿轮啮合系数ε必须 .5.液压传动是利用液体地来做功地.6.调速阀比节流阀地调速性能好,是因为无论调速阀进出口____ _____ 如何变化,节流口前后地基本稳定,从而使基本保持恒定.7.液压传动中地控制阀,可分为控制阀控制阀和控制阀.8.三位换向阀地阀芯未受操纵时,其所处位置上各油口地连通情况称为换向阀地 .9.液压系统中地压力损失有和两种.二.选择题（共10分,每题2分）1.对同一定量泵,如果输出压力小于额定压力且不为零,转速保持不变,试比较下述三种流量地数值关系（）＞（）＞（）（）1．实际流量 2．理论流量 3．额定流量A．2＞1＞3 B．1＞2＞3 C．3＞1＞22.在某一液压设备中需要一个完成很长工作行程地液压缸,宜采用下述液压缸中地（）A．单活塞液压缸 B．.双活塞籽液压缸 C．柱塞液压缸 D．伸缩式液压缸3.直动式溢流阀不适于做高压大流量溢流阀是因为：（）A．压力调不高B．压力损失太大C．阀开口太小容易堵塞D．调压偏差太大4.若先导式溢流阀阻尼堵塞,该阀将产生（）A.没有溢流量B.进口压力为无穷大C.进口压力随负载增加而增加D.进口压力调不上去5.如果把先导式减压阀弹簧腔回油口堵死,将会发生（）问题：A．压力调不高B．压力为无穷大C．调压手柄转不动D．调压手柄转动轻快三.判断题（共10分,每题1分）1．流量可改变地液压马达称为变量马达. （）2．定量泵是指输出流量不随泵地输出压力改变地泵. （）3.柱塞泵地柱塞为奇数时,其流量脉动率比偶数时要小（）4.三位五通阀有三个工作位置,五个通路（）5.系统要求有良好地低速稳定性,可采用容积节流调速回路（）6.由于油液在管道中流动时有压力损失和泄漏,所以液压泵输入功率要小于输送到液压缸地功率.（）7.气动马达是将压缩空气地压力能转换成直线运动地机械能地装置.（）8．节流阀和调速阀都是用来调节流量及稳定流量地流量控制阀. （）9.利用液压缸差动连接实现地快速运动地回路,一般用于空载（）10.压力和速度是液压传动中最重要地参数.（）四.名词解释（共12分,每题3分）1.流量脉动2.泵地排量3.换向阀地位与通4.闭式系统五.简答题（共13分）1．如果与液压泵吸油口相通地油箱是完全封闭地,不与大气相通,液压泵能否正常工作？（7分）2．为什么称单作用叶片泵为非卸荷式叶片泵,称双作用叶片泵为卸荷式叶片泵？（6分）六.画出以下液压元件地职能符号（共6分,每题2分）1.直动型减压阀2.三位四通P型电磁换向阀3.单向定量马达八.计算题（共20分,每题10分）1.（8分）某液压马达地进油压力为100×105Pa排量为200mL/r,总效率为0.75,机械效率为0.9,试计算：1）该马达能输出地理论转矩； 2）若马达地转速为500r/min,则输入马达地流量为多少？2.（12分）液压缸系统如图1所示,设液压缸机械效率ηm=0.95,容积效率ηV=0.94,无杆腔面积A=50cm2,活塞运动速度为94cm/min,负载F=47.5×103N,液压缸回油腔压力P0=0,通过元件L地流量—压力差方程为ΔP1=4×104Q2(其中ΔP地单位为Pa,Q地单位为L/min).液压泵输出流量为7.93L/min,当流量满足液压缸地工作要求后,多余流量在液压泵工作压力下经元件Y回油箱.设液压泵地容积效率ηBV=0.95,机械效率ηBm=0.90.试求：1）液压缸无杆腔压力； 2）液压缸所需供油量；2）液压泵地工作压力； 4）元件L消耗地液压功率；5）元件Y消耗地液压功率； 6）液压泵地输入功率；7）系统地总功率液压传动与控制试卷3一.填空题（共20分,每空1分）1．变量泵是指________可以改变地液压泵,常见地变量泵有________.________.________其中 ________和________是通过改变转子和定子地偏心距来实现变量,________ 是通过改变斜盘倾角来实现变量.2．液压泵地实际流量比理论流量________；而液压马达实际流量比理论流量________ .3．外啮合齿轮泵地排量与______ 地平方成正比,与地______ 一次方成正比.因此,在齿轮节圆直径一定时,增大______,减少 ______可以增大泵地排量.4．外啮合齿轮泵位于轮齿逐渐脱开啮合地一侧是________腔,位于轮齿逐渐进入啮合地一侧是________ 腔.5．在变量泵—变量马达调速回路中,为了在低速时有较大地输出转矩.在高速时能提供较大功率,往往在低速段,先将 ________ 调至最大,用________ 调速；在高速段,________为最大,用________调速.6.液压系统中地压力取决于________ .二.选择题（共10分,每题2分）1.（）和（）是液压传动中最重要地参数, ( )A.压力和流量B.压力和负载C.压力和速度D.流量和速度2.与机械传动相比,液压传动地优点（）A.效率高B.要求地加工精度低C.可以得到严格地定比传动D.运动平稳3.泵常用地压力有：a.泵地输出压力.b.泵地最高压力c.泵地额定压力对一个泵,试比较上述三种压力在数值上大小地关系（）A.b＞a＞cB.b＞c＞aC.a＞c＞bD.c＞a＞b4.泵常用地压力有：A.泵地输出压力；B.泵地最高允许压力；C.泵地额定压力.试指出下列情况为何种压力. 泵地实际工作压力（）；泵地极限压力（）；根据试验标准规定连续运转地最高压力（）.A.ABCB.ACBC.CBAD.BC5.流量控制阀使用来控制液压系统工作地流量,从而控制执行元件地（）.A.运动方向；B.运动速度；C.压力大小.三.判断题（共10分,每题1分）1．双作用叶片泵地转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环. （）2．液压泵产生困油现象地充分且必要地条件是：存在闭死容积且容积大小发生变化. （）3．齿轮泵多采用变位齿轮是为了减小齿轮重合度,消除困油现象. （）4．液压马达与液压泵从能量转换观点上看是互逆地,因此所有地液压泵均可以用来做马达使用. （）5．因存在泄漏,因此输入液压马达地实际流量大于其理论流量,而液压泵地实际输出流量小于其理论流量. （）6．双活塞杆液压缸又称为双作用液压缸,单活塞杆液压缸又称为单作用液压缸. （）7．滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死区.（）8．节流阀和调速阀都是用来调节流量及稳定流量地流量控制阀. （）9.气动马达是将压缩空气地压力能转换成直线运动地机械能地装置.（）10.压力和速度是液压传动中最重要地参数.（）四.名词解释（共12分,每题3分）1.流量脉动2.泵地排量3.机械损失4.过流断面五.简答题（共13分）1．什么叫液压泵地工作压力,最高压力和额定压力？三者有何关系？ （7分）2．限压式变量叶片泵适用于什么场合?有何优缺点? （6分）六.画出以下液压元件地职能符号（共6分,每题2分） 1.直动型溢流阀 2.单向阀 3.三位四通电磁换向阀七.分析题.（共9分）图示两个回路中各溢流阀地调定压力分别为a y MP P 31=,a y MP P 22=,a y MP P 43=.问在外载无穷大时,泵地出口压力P P 各为多少？八.计算题（共20分,每题10分）1.（10分）图1所示变量泵-定量马达容积调速回路中,已知马达2地排量r ml V M/120=,液压泵1地排量r ml V B/50~10= ,转速min /1200r n B= 安全阀3地调定压力a MP P 10 ,液压泵与液压马达地容积效率.机械效率均 为0.9,试求：液压马达地最大输出扭矩和最大输出功率.2.（10分）如图2面2-2排入大气.吸入管路中,现？液压传动与控制试卷4一.填空题（共20分,每空1分）1.液压系统中地压力取决于 ,执行元件地速度取决于 .2.液压泵单位时间内排出液体地体积称为泵地 ,其大小与泵地 和 有关.3.液压传动系统地调速方法有 . . .4.齿轮泵地瞬时流量是,齿轮泵地齿数越,脉动率越 .5.液体流动时地压力损失可分为压力损失和压力损失.6.通过改变斜盘式柱塞泵地可实现变量.7.影响齿轮泵压力提高地因素有和 .8.双作用叶片泵能否变量？9.无和不可地流体为理想流体.10.通过开可防止液压卡紧.二.选择题（共10分,每题2分）1.泵地额定转速和额定压力下地流量称为（）A．实际流量 B．理论流量 C．额定流量2.在实际中,常把泵地压力为零时地流量视为 ( )A．实际流量 B．理论流量 C．额定流量3.液压缸差动连接工作时,缸地（）,缸地（）.A．运动速度增加了B．输出力增加了C．运动速度减少了D．输出力减少了4.在用一个液压泵驱动一个执行元件地液压系统中,采用三位四通换向阀使泵卸荷,应选用( )A．“M” B．“Y” C．“P” D．“O”5.先导式溢流阀地压力损失和卸荷压力,在数值上地关系应是（）A．大于 B．等于 C．小于 D．关系不确定三.判断题（共10分,每题1分）1．双作用叶片泵地转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环. （）2．液压泵产生困油现象地充分且必要地条件是：存在闭死容积且容积大小发生变化. （）3．齿轮泵多采用变位齿轮是为了减小齿轮重合度,消除困油现象. （）4．液压马达与液压泵从能量转换观点上看是互逆地,因此所有地液压泵均可以用来做马达使用. （）5．因存在泄漏,因此输入液压马达地实际流量大于其理论流量,而液压泵地实际输出流量小于其理论流量. （）6．双活塞杆液压缸又称为双作用液压缸,单活塞杆液压缸又称为单作用液压缸. （）7．滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死区. （ ）8．节流阀和调速阀都是用来调节流量及稳定流量地流量控制阀. （ ）9.气动马达是将压缩空气地压力能转换成直线运动地机械能地装置. （ ）10.压力和速度是液压传动中最重要地参数. （ ） 四.名词解释（共12分,每题3分）1.流量脉动2.泵地排量3.液压冲击4.过流断面五.简答题（共13分）1．什么是困油现象？外啮合齿轮泵.双作用叶片泵和轴向柱塞泵存在困油现象吗？它们是如何消除困油现象地影响地？ （7分） 2．限压式变量叶片泵适用于什么场合?有何优缺点? （6分）六.画出以下液压元件地职能符号（共6分,每题2分）1.先导式溢流阀2.单向阀3.三位四通M 型电磁换向阀七.分析题.（共9分）1、 图1回路最多能实现几级调压？各溢流阀地调定压力1y P .2y P .3y P 之间地大小关系如何？ （4分）2、 图 2.图3两个回路中各溢流阀地调定压力分别为a y MP P 31=,a y MP P 22=,a y MP P 43=.问在外载无穷大时,泵地出口压力P P 各为多少？ （5分）重FG=6000N,活塞在运动时地摩擦阻力Ff=2000N,向下工作进给时工件负载Ｒ=24000N,系统停止工作时保证活塞不因自重而下滑.试求： 1） 顺序阀地最小调定压力为多少？（105Pa ） 2） 溢流阀地最小调定压力为多少？2.（10分）如图2面2-2排入大气.吸入管路中,现？液压传动与控制试卷5一.填空题（共20分,每空1分）1.通过节流口地流量为m l P A K Q ∆=,对于薄壁小孔指数m 为 ,细长孔m 为 .2.液体在管内流动时有 和 两种流态,液体地流动状态由 判别.3.溢流阀为 压力控制,先导阀弹簧腔地泄漏油与阀地出口相通.定值减压阀为 压力控制,先导阀弹簧腔地泄漏油必须 .4.通过改变斜盘式柱塞泵地 可实现变量.5.为了消除齿轮泵地困油现象,通常在两侧盖板上开 ,使闭死容积由大变少时与腔相通,闭死容积由小变大时与 腔相通.6.调速阀是由 和节流阀 而成,旁通型调速阀是由 和节流阀 而成.7.无 和不可 地流体为理想流体. 8.通过开 可防止液压卡紧.9.在不考虑泄漏地情况下, 液压泵单位时间内排出液体地体积称为泵地 .二.选择题（共10分,每题2分）1.差动连接回路适用于（）A.驱动工作负载,实现快进B.驱动工作负载,实现快退C.空行程快进,提高工作效率D.高压力.大流量地系统2.液压泵性能表征其（）A.实际流量.输出功率.输入功率及效率等随负载变化地情况B.油泵工作流量地调节以及稳定性C.油泵工作压力随流量地变化情况D.容积效率与油泵结构大小有关3.斜盘式轴向柱塞泵输入轴内地弹簧,其作用是：（）A.推动回程盘靠近斜盘,并使柱塞在输入轴地驱动下作空间回转和往复运动（斜盘倾角不为零）B.推动回程盘远离斜盘,并调整柱塞地位置C.该弹簧作频繁地往复运动D.调整斜盘倾斜角度以实现流量变化4.当控制阀地开口一定,阀地进.出口压力差Δp>(3～5) ×105Pa时,随着压力差Δp增加,压力差地变化对节流阀流量变化地影响（）；对调速阀流量变化地影响（）.A. 越大B.越小C.基本不变D.无法判断5.有两个调整压力分别为5MPa和10MPa地溢流阀串联在液压泵地出口,泵地出口最大压力为（）；并联在液压泵地出口,泵地出口最大压力又为（）.A.5MPaB.10MPaC.15MPaD.20MPa三.判断题（共10分,每题1分）1．单作用叶片泵地转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环. （）2．液压泵产生困油现象地充分且必要地条件是：存在闭死容积且容积大小发生变化. （）3．空气地粘度主要受温度变化地影响,温度增高,粘度变小. （）4．液压马达与液压泵从能量转换观点上看是互逆地,因此所有地液压泵均可以用来做马达使用. （）5．因存在泄漏,因此液压泵地实际输出流量小于其理论流量. （）6.单柱塞缸靠液压油能实现两个方向地运动. （）7．滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死区. （）8．节流阀和调速阀都是用来调节流量及稳定流量地流量控制阀. （）9．采用调速阀地定量泵节流调速回路,无论负载如何变化始终能保证执行元件运动速度稳定. （）10.压力和速度是液压传动中最重要地参数.（）四.名词解释（共12分,每题4分）1.液压卡紧现象2.泵地排量3.溢流阀五.简答题（共13分）1．什么是困油现象？外啮合齿轮泵.双作用叶片泵和轴向柱塞泵存在困油现象吗？它们是如何消除困油现象地影响地？（7分）2．什么是节流调速系统？（6分）六.画出以下液压元件地职能符号（共6分,每题2分）1.先导式溢流阀2.单向阀3.三位四通O型电液换向阀七.分析题.（共9分）1.（5分）图示是利用定压减压阀与节流阀串连来代替调速阀,问能否起到调速阀稳定速度地作用？为什Array么？。

液压传动试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，动力元件是：A. 液压泵B. 液压马达C. 液压缸D. 液压控制阀答案：A2. 液压系统中，用于控制流量的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：C3. 液压系统中，压力损失主要发生在：A. 泵内B. 管道内C. 元件内D. 所有选项答案：D4. 液压系统中，下列哪个元件是执行元件？A. 液压泵B. 液压马达C. 液压缸D. 液压控制阀5. 液压系统中，下列哪个元件用于防止油液回流？A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：A6. 液压系统中，下列哪个元件用于限制系统的最高压力？A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：B7. 液压系统中，下列哪个元件用于控制油液流动方向？A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：A8. 液压系统中，下列哪个元件用于控制多个执行元件的顺序动作？A. 单向阀B. 溢流阀C. 顺序阀D. 节流阀答案：C9. 液压系统中，下列哪个元件用于控制油液的流量？B. 溢流阀C. 节流阀D. 顺序阀答案：C10. 液压系统中，下列哪个元件用于控制油液的流动速度？A. 单向阀B. 溢流阀C. 节流阀D. 顺序阀答案：C二、填空题（每题2分，共20分）1. 液压传动系统中，______元件是将机械能转换为液体压力能的装置。

答案：动力2. 在液压系统中，______阀用于防止系统压力超过设定值。

答案：溢流3. 液压系统中，______元件可以将液体压力能转换为机械能。

答案：执行4. 液压系统中，______元件用于控制油液流动的方向。

答案：单向5. 液压系统中，______元件用于控制油液的流动速度。

答案：节流6. 液压系统中，______元件用于控制多个执行元件的顺序动作。

答案：顺序7. 液压系统中，______元件用于限制系统的最高压力。

答案：溢流8. 液压系统中，______元件用于防止油液回流。
