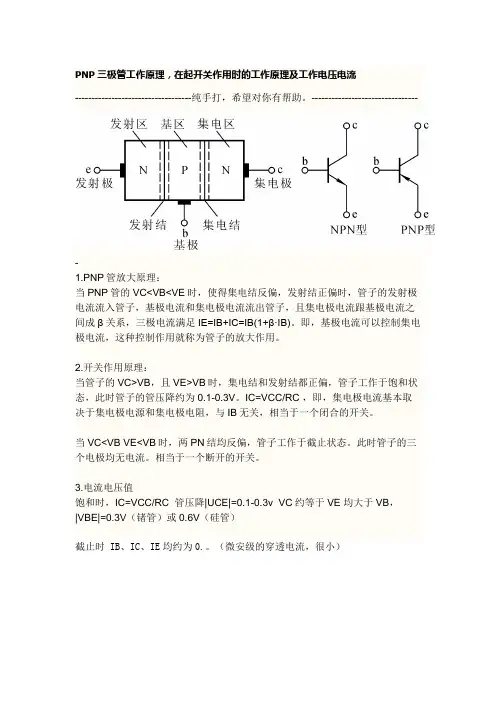

PNP三极管工作原理，在起开关作用时的工作原理及工作电压电流
-----------------------------------纯手打，希望对你有帮助。
--------------------------------
-
1.PNP管放大原理：
当PNP管的VC<VB<VE时，使得集电结反偏，发射结正偏时，管子的发射极电流流入管子，基极电流和集电极电流流出管子，且集电极电流跟基极电流之间成β关系，三极电流满足IE=IB+IC=IB(1+β·IB)。
即，基极电流可以控制集电极电流，这种控制作用就称为管子的放大作用。
2.开关作用原理：
当管子的VC>VB，且VE>VB时，集电结和发射结都正偏，管子工作于饱和状态，此时管子的管压降约为0.1-0.3V。
IC=VCC/RC ，即，集电极电流基本取决于集电极电源和集电极电阻，与IB无关，相当于一个闭合的开关。
当VC<VB VE<VB时，两PN结均反偏，管子工作于截止状态。
此时管子的三个电极均无电流。
相当于一个断开的开关。
3.电流电压值
饱和时，IC=VCC/RC 管压降|UCE|=0.1-0.3v VC约等于VE 均大于VB，
|VBE|=0.3V（锗管）或0.6V（硅管）
截止时 IB、IC、IE均约为0.。
（微安级的穿透电流，很小）。
npn三极管工作原理一、引言npn三极管是一种广泛使用的电子元件，它具有放大、开关等多种功能。
本文将详细介绍npn三极管的工作原理。
二、npn三极管结构npn三极管由三个掺杂不同类型的半导体材料组成：P型半导体（基区）、N型半导体（发射区）和P型半导体（集电区）。
这种结构使得npn三极管具有两个PN结：发射结和集电结，以及一个PNP结：基结。
三、npn三极管的工作原理当正向偏置发射结时，N型半导体中的自由电子会向前扩散，而P型半导体中的空穴会向后扩散。
这些自由电子和空穴会在基区相遇并重新组合，形成少数载流子。
这些少数载流子会通过集电区到达外部电路，从而形成集电电流IC。
当正向偏置基结时，基区中的空穴会向前扩散，而N型半导体中的自由电子会向后扩散。
这些空穴和自由电子会在发射区相遇并重新组合，形成少数载流子。
这些少数载流子会通过发射区到达外部电路，从而形成发射电流IE。
当集电极与发射极之间的电压为零或负时，npn三极管处于截止状态。
此时，发射区中的自由电子和空穴不会重新组合，也就不会形成少数载流子。
因此，集电区没有电流流过去。
当集电极与发射极之间的电压为正时，npn三极管处于放大状态。
此时，由于正向偏置基结和发射结，少数载流子会产生，并通过集电区到达外部电路。
这些少数载流子可以被放大并控制。
四、npn三极管的特性1. 放大特性：npn三极管可以将小信号放大成较大信号。
2. 开关特性：npn三极管可以用作开关，在截止状态和饱和状态之间切换。
3. 稳定性：npn三极管具有较好的温度稳定性和工作点稳定性。
五、应用领域npn三极管广泛应用于各种电子设备中，如放大器、振荡器、开关等。
同时，在数字逻辑门、计算机存储器等领域也有广泛应用。
六、总结本文详细介绍了npn三极管的结构、工作原理、特性和应用领域。
npn三极管是一种重要的电子元件，对于电子工程师来说，掌握其工作原理和应用十分必要。
n、p型三极管做开关管原理及应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!n、p型三极管做开关管原理及应用1. 引言在现代电子电路中，三极管作为一种重要的电子元件，广泛应用于放大、开关等电路中。
三极管开关电路设计三极管开关电路设计引言：三极管是一种重要的电子元件，广泛应用于各种电路中。
其中，三极管开关电路具有重要的应用价值。
本文将介绍三极管开关电路的设计原理、特点以及应用领域。
一、设计原理三极管开关电路是利用三极管的放大特性和开关特性来实现电路的开关控制。
其基本原理是通过控制输入信号的大小，来控制三极管的工作状态，从而实现电路的开关功能。
设计步骤：1. 确定输入信号的大小和形式：根据所需的控制功能，确定输入信号的大小和形式，可以是直流电压或者脉冲信号。
2. 选择三极管型号：根据输入信号的大小和工作频率，选择合适的三极管型号，确保其具有足够的放大能力和开关速度。
3. 确定电路拓扑结构：根据具体需求，选择合适的电路拓扑结构，常见的有共射、共基和共集等。
4. 确定电路参数：根据三极管的数据手册和电路设计要求，确定电路的各种参数，如电阻、电容等。
5. 进行电路仿真：利用电路仿真软件进行电路仿真，验证电路设计的正确性和稳定性。
6. 进行实际电路搭建：根据仿真结果，进行实际电路的搭建，确保电路能够正常工作。
7. 进行测试和调试：对实际搭建的电路进行测试和调试，确保电路的性能符合设计要求。
二、特点三极管开关电路具有以下特点：1. 响应速度快：三极管具有较高的开关速度，可以实现快速的开关控制。
2. 控制灵活：通过改变输入信号的大小和形式，可以实现对电路的灵活控制。
3. 放大能力强：三极管具有较高的放大能力，可以放大输入信号的幅度。
4. 体积小：由于三极管本身体积小，因此三极管开关电路可以实现紧凑的设计。
三、应用领域三极管开关电路广泛应用于各个领域，以下是几个常见的应用领域：1. 电源开关：三极管开关电路可以用于电源开关控制，实现对电源的高效开关和调节。
2. LED驱动：三极管开关电路可以用于LED灯的驱动控制，实现对LED灯的亮度调节和开关控制。
3. 电机控制：三极管开关电路可以用于电机的控制，实现对电机的启停和速度调节。
三极管开关控制电路原理三极管是一种常用的电子器件，具有放大和开关功能。
在电路设计中，三极管可以作为开关来控制电流的通断，实现各种电子设备的控制和调节。
本文将详细介绍三极管开关控制电路的原理和应用。
一、三极管的基本结构与工作原理三极管由三个区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。
其中，发射极与基极之间是一个PN结，基极与集电极之间也是一个PN结。
三极管的工作原理是通过控制基极电流的大小，来控制集电极电流的通断。
当基极电流为零时，三极管处于截止状态，集电极电流为零。
当基极电流增大到一定程度时，三极管进入饱和状态，集电极电流达到最大值。
通过改变基极电流的大小，可以控制三极管的工作状态，从而实现电流的通断控制。
二、三极管开关电路的原理三极管开关电路是利用三极管的开关特性来控制电流的通断。
其基本原理是通过输入信号来控制三极管的工作状态，从而控制输出电路的通断。
三极管开关电路通常由三个部分组成：输入电阻、输入信号源和输出负载。
其中，输入电阻用于限制输入电流，输入信号源提供控制信号，输出负载则是被控制的电路。
当输入信号为高电平时，输入电流流经基极，使得三极管进入饱和状态，此时输出负载上有电流通过。
当输入信号为低电平时，输入电流无法流经基极，使得三极管处于截止状态，输出负载上无电流通过。
通过改变输入信号的高低电平，可以控制输出负载电流的通断。
三、三极管开关电路的应用三极管开关电路在电子设备和电路中有广泛的应用。
以下是一些常见的应用案例：1. 电子开关：三极管开关电路可以用作电子开关，控制各种电器设备的通断。
例如，在自动照明系统中，可以通过光敏电阻感应周围光照强度，当光照不足时，通过三极管开关控制灯泡的通断。
2. 数字逻辑电路：三极管开关电路可以用于构建数字逻辑电路，实现逻辑门的功能。
例如，使用三极管开关电路可以构建与门、或门、非门等逻辑门电路，用于数字信号的处理和逻辑运算。
三极管的工作原理与应用三极管是一种重要的电子器件，广泛应用于电子电路中。
它具有放大、开关和稳压等功能，是现代电子技术中不可或者缺的元件之一。
本文将详细介绍三极管的工作原理和应用。
一、三极管的工作原理1. PN结的形成三极管是由两个PN结组成的，其中P型材料富含正电荷，N型材料富含负电荷。
当P型材料和N型材料相接触时，形成PN结。
在PN结的界面处，会形成一个电场，这个电场被称为空间电荷区。
2. 基本结构三极管由三个区域组成：发射区、基区和集电区。
发射区和集电区都是N型材料，基区是P型材料。
发射区和基区之间的PN结被称为发射结，基区和集电区之间的PN结被称为集电结。
3. 工作原理当三极管处于正常工作状态时，发射结被正向偏置，集电结被反向偏置。
这样，发射结的空间电荷区会变窄，集电结的空间电荷区会变宽。
当在基区加之一个小的输入信号时，发射结的空间电荷区会发生变化，进而影响到集电结的空间电荷区。
这种变化会引起集电电流的变化，从而实现信号的放大。
二、三极管的应用1. 放大器三极管最常见的应用是作为放大器。
通过控制输入信号的大小，可以使输出信号得到放大。
三极管的放大性能由其参数决定，如电流放大倍数、最大功率和频率响应等。
2. 开关三极管还可以作为开关使用。
当输入信号的电压为高电平时，三极管处于导通状态，输出信号为低电平；当输入信号的电压为低电平时，三极管处于截止状态，输出信号为高电平。
这种开关功能可以用于数字电路和摹拟电路中。
3. 振荡器三极管也可以用于振荡器电路的构建。
振荡器是一种产生连续交流信号的电路，常用于无线电通信和时钟电路中。
三极管可以通过反馈回路产生正反馈，从而使电路产生自激振荡。
4. 稳压器三极管还可以用作稳压器。
稳压器是一种电路，用于保持输出电压恒定不变。
通过调整三极管的工作点，可以实现对输出电压的稳定调节。
5. 逻辑门三极管还可以用于构建逻辑门电路，如与门、或者门、非门等。
逻辑门是数字电路中常用的基本逻辑元件，用于实现逻辑运算。
Pnp三极管开关电路基极串联电阻一、引言Pnp三极管是一种常见的电子元器件，它在电路中起到开关、放大等重要作用。
在Pnp三极管开关电路中，基极串联电阻是一种常见的接法，它能够对电路的工作状态和性能产生重要影响。
本文将从Pnp三极管的工作原理出发，探讨基极串联电阻在电路中的作用和应用。
二、Pnp三极管工作原理Pnp三极管是一种由三个掺杂不同的半导体材料组成的双极型晶体管。
与npn三极管相比，Pnp三极管的电子流是由主要由电子空穴流构成的，当基极与发射极之间施加正电压时，电子空穴对会向基极流动，引发集电极电流。
三、Pnp三极管开关电路Pnp三极管在电路中常用于开关电路，其基本原理是在基极施加正电压时，使其导通，从而使得集电极与发射极之间产生电流。
在Pnp三极管开关电路中，基极串联电阻被广泛应用。
其作用是限制基极电流，防止Pnp三极管过载损坏。
四、基极串联电阻的作用1. 限制基极电流基极串联电阻能够限制基极电流的大小，从而保护Pnp三极管免受过大电流的损坏。
在实际电路中，基极串联电阻的阻值需要根据Pnp三极管的参数和工作条件进行合理选择，以确保电路的正常工作和稳定性。
2. 控制开关速度基极串联电阻还能够控制Pnp三极管的开关速度，使得电路的开关动作更加平稳和可靠。
合理选择基极串联电阻的阻值，可以调节Pnp三极管的转换速度，满足电路对于响应速度的要求。
3. 稳定工作状态在Pnp三极管开关电路中，基极串联电阻还能够帮助稳定电路的工作状态，避免因电流过大或过载而导致的异常情况。
基极串联电阻的加入使得Pnp三极管的工作状态更加可控和可靠。
五、基极串联电阻的应用实例基极串联电阻在Pnp三极管开关电路中有着广泛的应用。
以下是一个基极串联电阻的应用实例：1. 电源管理电路中的过载保护在一些电源管理电路中，Pnp三极管被用于过载保护功能。
通过在Pnp三极管的基极与发射极之间串联一个合适的电阻，可以限制基极电流的大小，从而实现对电路过载的保护作用。
PNP三极管工作原理一、引言PNP三极管是一种常见的电子元件，广泛应用于电子电路中。
了解PNP三极管的工作原理对于理解和设计电路至关重要。
本文将详细介绍PNP三极管的工作原理，包括其结构、工作方式、特性以及应用。
二、结构PNP三极管由三个区域组成，分别是基区、发射区和集电区。
这些区域由不同类型的半导体材料（P型或N型）组成，形成PNP结构。
基区位于两个PN结之间，发射区和集电区分别与基区相连。
三、工作方式PNP三极管的工作方式基于PN结的正向和反向偏置。
当PNP三极管处于正向偏置时，即集电极连接到正电压，发射极连接到负电压，基极连接到正电压，电流可以从发射极流向集电极。
这种工作方式称为放大模式。
四、工作原理当PNP三极管处于放大模式时，电流从基极流入基区，通过发射区到达集电区。
基区的电流控制了发射区和集电区之间的电流，使得PNP三极管可以作为电流放大器使用。
1. 输入端输入端通常连接到基极，通过输入电流或电压控制PNP三极管的工作。
当输入电流或电压增加时，基区的电流也会增加，进而影响发射区和集电区之间的电流。
2. 输出端输出端通常连接到集电极，输出电流从集电区流出。
输出电流的大小取决于输入端的电流或电压以及PNP三极管的放大倍数。
3. 基极电流放大当输入端的电流或电压变化时，基极电流也会相应变化。
PNP三极管的放大倍数（β值）表示集电区电流与基极电流之间的比例关系。
放大倍数越大，PNP三极管的放大能力越强。
五、特性PNP三极管具有以下特性：1. 放大作用PNP三极管可以放大电流或电压信号，使得输入信号的变化可以被放大到更大的程度。
这使得PNP三极管在放大器和开关电路中得到广泛应用。
2. 反向工作与NPN三极管相比，PNP三极管的极性相反。
它需要负电压作为正向偏置，并且电流流向与NPN三极管相反。
这使得PNP三极管在某些电路设计中具有特殊的用途。
3. 高频特性PNP三极管具有良好的高频特性，可以在高频电路中工作。
npn三极管开关电路一、引言npn三极管是一种常用的电子元件，广泛应用于各种电路中。
其中，npn三极管开关电路是其常见的一种应用。
本文将详细介绍npn三极管开关电路的原理、特点以及应用。
二、npn三极管开关电路的原理npn三极管开关电路是利用npn三极管的导通和截止特性来控制电路的通断。
其原理如下：1. 导通状态：当npn三极管的基极正极电压高于发射极时，基极发生正向偏置，此时电流流经集电极-发射极之间，三极管导通，电路通断由三极管的负载决定。
2. 截止状态：当npn三极管的基极正极电压低于发射极时，基极发生反向偏置，此时电流无法流经集电极-发射极之间，三极管截止，电路处于断开状态。
三、npn三极管开关电路的特点npn三极管开关电路具有以下特点：1. 快速响应：npn三极管的导通和截止转换速度非常快，使得开关电路能够迅速响应控制信号的变化。
2. 高可靠性：npn三极管具有较高的工作稳定性和可靠性，能够在长时间内稳定地工作。
3. 大电流承载能力：npn三极管可以承受较大的集电极电流，因此适用于需要大电流的开关电路。
4. 低功耗：npn三极管的开关电路在截止状态时几乎不消耗功率，因此能够节省能源。
四、npn三极管开关电路的应用npn三极管开关电路可以应用于各种电路中，常见的应用包括：1. 电源开关：利用npn三极管开关电路可以实现对电源的开关控制，从而实现对电路的通断控制。
2. 自动控制系统：npn三极管开关电路可以作为自动控制系统中的开关元件，用于控制各种设备的启停。
3. 电子计算机系统：npn三极管开关电路可以用于电子计算机系统中的存储器开关控制、信号传输等方面。
4. 传感器控制：npn三极管开关电路可以与传感器结合使用，实现对传感器信号的放大和控制。
五、总结npn三极管开关电路是一种常见且重要的电子电路应用。
通过对npn三极管的导通和截止特性的控制，可以实现对电路的通断控制。
npn三极管开关电路具有快速响应、高可靠性、大电流承载能力和低功耗等特点，广泛应用于电源开关、自动控制系统、电子计算机系统和传感器控制等领域。

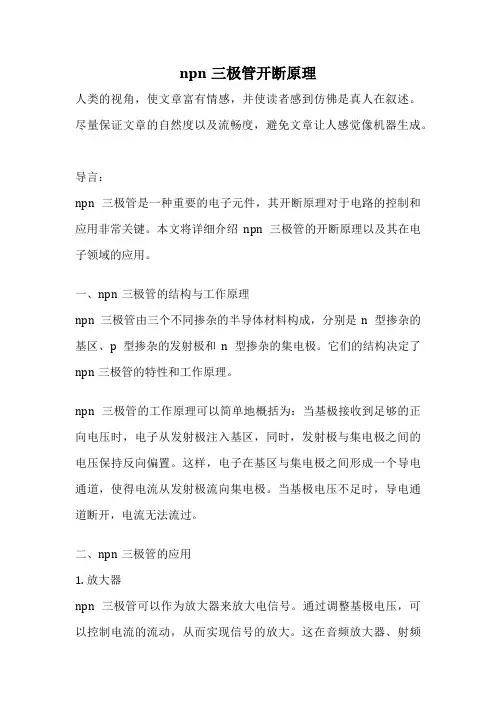

npn三极管开断原理人类的视角，使文章富有情感，并使读者感到仿佛是真人在叙述。
尽量保证文章的自然度以及流畅度，避免文章让人感觉像机器生成。
导言：npn三极管是一种重要的电子元件，其开断原理对于电路的控制和应用非常关键。
本文将详细介绍npn三极管的开断原理以及其在电子领域的应用。
一、npn三极管的结构与工作原理npn三极管由三个不同掺杂的半导体材料构成，分别是n型掺杂的基区、p型掺杂的发射极和n型掺杂的集电极。
它们的结构决定了npn三极管的特性和工作原理。
npn三极管的工作原理可以简单地概括为：当基极接收到足够的正向电压时，电子从发射极注入基区，同时，发射极与集电极之间的电压保持反向偏置。
这样，电子在基区与集电极之间形成一个导电通道，使得电流从发射极流向集电极。
当基极电压不足时，导电通道断开，电流无法流过。
二、npn三极管的应用1. 放大器npn三极管可以作为放大器来放大电信号。
通过调整基极电压，可以控制电流的流动，从而实现信号的放大。
这在音频放大器、射频放大器等电子设备中得到广泛应用。
2. 开关npn三极管的开断特性使得它成为理想的电子开关。
通过基极电压的控制，可以实现电流的开关。
这在数字电路、计算机逻辑门等领域中起到重要作用。
3. 恒流源npn三极管可以作为恒流源，通过稳定基极电压和电阻的组合，可以实现稳定的电流输出。
这在电源电路、恒流源电路等应用中非常常见。
结语：npn三极管的开断原理及应用在电子领域中具有重要意义。
通过深入理解其工作原理，我们可以更好地应用npn三极管，实现电路的控制和信号的放大。
希望本文能够对读者有所启发，并对npn三极管的开断原理有更清晰的认识。
三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。
分成NPN和PNP 两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
一、电流放大下面的分析仅对于NPN型硅三极管。
如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。
这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。
如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic 很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
二、偏置电路三极管在实际的放大电路中使用时，还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。
当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。
但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。
如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。
另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。
而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小；当输入的基极电流增大时，集电极电流就增大。
这样减小的信号和增大的信号都可以被放大了。
三、开关作用下面说说三极管的饱和情况。
像上面那样的图，因为受到电阻 Rc的限制（Rc是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。
当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。
一般判断三极管是否饱和的准则是：Ib*β〉Ic。
进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。
这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很大，以至于三极管饱和时，相当于开关闭合。
如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
四、工作状态如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。
如果基极电流比较大时（大于流过灯泡的电流除以三极管的放大倍数β），三极管就饱和，相当于开关闭合，灯泡就亮了。
由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。
如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加（在三极管未饱和之前）。
对于PNP型三极管，分析方法类似，不同的地方就是电流方向跟NPN的刚好相反，因此发射极上面那个箭头方向也反了过来——变成朝里的了。
---------------------------------------------------------------------------------------------三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。
严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。
图1所示，即为三极管电子开关的基本电路图。
由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。
详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。
同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区 (saturation)。
838电子一、三极管开关电路的分析设计由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因此欲使三极管截止，Vin必须低于0.6伏特，以使三极管的基极电流为零。
通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于 0.3伏特。
(838电子资源) 当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。
欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。
欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。
在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕因此，基极电流最少应为：(式1)上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。
欲使开关闭合，则其Vin值必须够高，以送出超过或等于(式1) 式所要求的最低基极电流值。
由于基极回路只是一个电阻和基射极接面的串联电路，故Vin可由下式来求解﹕(式2)一旦基极电压超过或等于(式2) 式所求得的数值，三极管便导通，使全部的供应电压均跨在负载电阻上，而完成了开关的闭合动作。
总而言之，三极管接成图1的电路之后，它的作用就和一只与负载相串联的机械式开关一样，而其启闭开关的方式，则可以直接利用输入电压方便的控制，而不须采用机械式开关所常用的机械引动 (mechanical actuator)﹑螺管柱塞(solenoid plunger)或电驿电枢(relay armature)等控制方式。
为了避免混淆起见，本文所介绍的三极管开关均采用NPN三极管，当然NPN三极管亦可以被当作开关来使用，只是比较不常见罢了。
例题1试解释出在图2的开关电路中，欲使开关闭合(三极管饱和) 所须的输入电压为何﹖并解释出此时之负载电流与基极电流值﹖解﹕由2式可知，在饱和状态下，所有的供电电压完全跨降于负载电阻上，因此由方程式(1) 可知因此输入电压可由下式求得﹕图2 用三极管做为灯泡开关由例题1-1得知，欲利用三极管开关来控制大到1.5A 的负载电流之启闭动作，只须要利用甚小的控制电压和电流即可。
此外，三极管虽然流过大电流，却不须要装上散热片，因为当负载电流流过时，三极管呈饱和状态，其VCE趋近于零，所以其电流和电压相乘的功率之非常小，根本不须要散热片。
二、三极管开关与机械式开关的比较截至目前为止，我们都假设当三极管开关导通时，其基极与射极之间是完全短路的。
事实并非如此，没有任何三极管可以完全短路而使VCE=0，大多数的小信号硅质三极管在饱和时，VCE(饱和) 值约为0.2伏特，纵使是专为开关应用而设计的交换三极管，其VCE(饱和) 值顶多也只能低到0.1伏特左右，而且负载电流一高，VCE(饱和) 值还会有些许的上升现象，虽然对大多数的分析计算而言，VCE(饱和) 值可以不予考虑，但是在测试交换电路时，必须明白VCE(饱和) 值并非真的是0。
虽然 VCE(饱和)的电压很小，本身微不足道，但是若将几个三极管开关串接起来，其总和的压降效应就很可观了，不幸的是机械式的开关经常是采用串接的方式来工作的，如图3(a)所示，三极管开关无法模拟机械式开关的等效电路(如图3(b)所示)来工作，这是三极管开关的一大缺点。
图3 三极管开关与机械式开关电路幸好三极管开关虽然不适用于串接方式，却可以完美的适用于并接的工作方式，如图4所示者即为一例。
三极管开关和传统的机械式开关相较，具有下列四大优点﹕图4三极管开关之并联联接（1）三极管开关不具有活动接点部份，因此不致有磨损之虑，可以使用无限多次，一般的机械式开关，由于接点磨损，顶多只能使用数百万次左右，而且其接点易受污损而影响工作，因此无法在脏乱的环境下运作，三极管开关既无接点又是密封的，因此无此顾虑。
（2）三极管开关的动作速度较一般的开关为快，一般开关的启闭时间是以毫秒(ms)来计算的，三极管开关则以微秒(μs)计。
（3）三极管开关没有跃动(bounce) 现象。
一般的机械式开关在导通的瞬间会有快速的连续启闭动作，然后才能逐渐达到稳定状态。
（4）利用三极管开关来驱动电感性负载时，在开关开启的瞬间，不致有火花产生。
反之，当机械式开关开启时，由于瞬间切断了电感性负载样上的电流，因此电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点的表面，亦可能造成干扰或危害。
三、三极管开关的测试三极管开关不像机械式开关可以光凭肉眼就判断出它目前的启闭状态，因此必须利用电表来加以测试。
在图5所示的标准三极管开关电路中，当开关导通时，VEC 的读值应该为0，反之当开关切断时，VCE应对于VCC。
三极管开关在切断的状况下，由于负载上没有电流流过，因此也没有压降，所以全部的供应电压均跨降在开关的两端，因此其VCE值应等于VCC，这和机械式开关是完全相同的。
如果开关本身应导通而未导通，那就得测试Vin的大小了。
欲保证三极管导通，其基极的Vin电压值就必须够高，如果Vin值过低，则问题就出自信号源而非三极管本身了。
假使在Vin的准位够高，驱动三极管导通绝无问题时，而负载却仍未导通，那就要测试电源电压是否正常了。
在导通的状态下，硅三极管的VBE值约为0.6伏特，假使Vin值够高，而VBE值却高于和低于0.6伏特，例如VBE为1.5伏特或0.2伏特，这表示基射极接面可能已经损坏，必须将三极管换掉。
当然这一准则也未必百分之百正确，许多大电流额定的功率三极管，其VBE值经常是超过1伏特的，因此即使 VBE 的读值达到1.5伏特，也未必就能肯定三极管的接面损坏，这时候最好先查阅三极管规格表后再下断言。
