水准仪通用技术规范

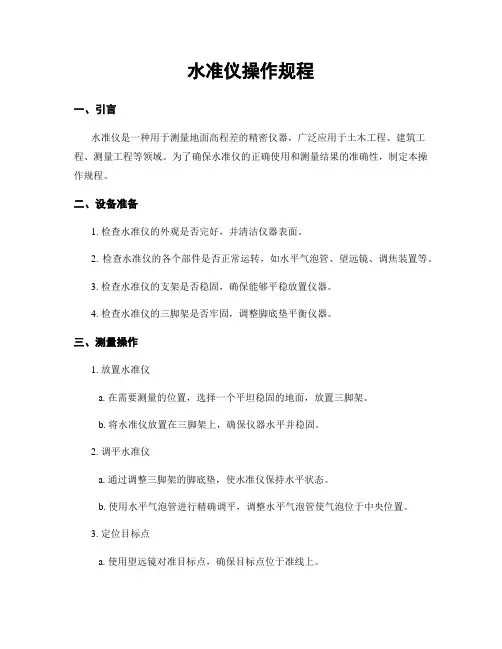

水准仪操作规程一、引言水准仪是一种用于测量地面高程差的精密仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

为了确保水准仪的正确使用和测量结果的准确性，制定本操作规程。

二、设备准备1. 检查水准仪的外观是否完好，并清洁仪器表面。

2. 检查水准仪的各个部件是否正常运转，如水平气泡管、望远镜、调焦装置等。

3. 检查水准仪的支架是否稳固，确保能够平稳放置仪器。

4. 检查水准仪的三脚架是否牢固，调整脚底垫平衡仪器。

三、测量操作1. 放置水准仪a. 在需要测量的位置，选择一个平坦稳固的地面，放置三脚架。

b. 将水准仪放置在三脚架上，确保仪器水平并稳固。

2. 调平水准仪a. 通过调整三脚架的脚底垫，使水准仪保持水平状态。

b. 使用水平气泡管进行精确调平，调整水平气泡管使气泡位于中央位置。

3. 定位目标点a. 使用望远镜对准目标点，确保目标点位于准线上。

b. 使用调焦装置调整望远镜的焦距，使目标点清晰可见。

4. 读取测量结果a. 使用水平尺对准水准仪的准线，读取目标点的高程差。

b. 进行多次测量，取平均值以提高测量结果的准确性。

5. 记录测量数据a. 将每次测量的高程差记录在测量表格中，包括测量时间、目标点编号、高程差等。

b. 确保记录的数据准确无误，方便后续数据处理和分析。

四、维护保养1. 每次使用后，及时清洁水准仪的表面，并放置在干燥通风的地方。

2. 定期检查水准仪的各个部件是否正常运转，如有异常及时维修或更换。

3. 避免水准仪受到剧烈震动或碰撞，保持仪器的稳定性和精度。

4. 定期校准水准仪，确保测量结果的准确性。

五、安全注意事项1. 使用水准仪时，应注意周围环境的安全性，避免发生意外事故。

2. 在使用水准仪时，应穿戴适当的劳动防护用品，如安全帽、防护眼镜等。

3. 在操作过程中，严禁将望远镜对准太阳或其他强光源，以免损坏仪器和危害视力。

4. 在携带和存放水准仪时，应轻拿轻放，避免受到损坏。

六、附录1. 水准仪操作记录表时间目标点编号高程差8:00 TP1 +1.208:30 TP2 +0.809:00 TP3 +1.102. 水准仪维护保养记录表时间维护内容处理情况2022/1/1 清洁仪器表面已处理2022/2/1 检查各部件运转情况未处理2022/3/1 校准水准仪已处理以上为水准仪操作规程的详细内容，按照规程进行操作可确保水准仪的正确使用和测量结果的准确性。

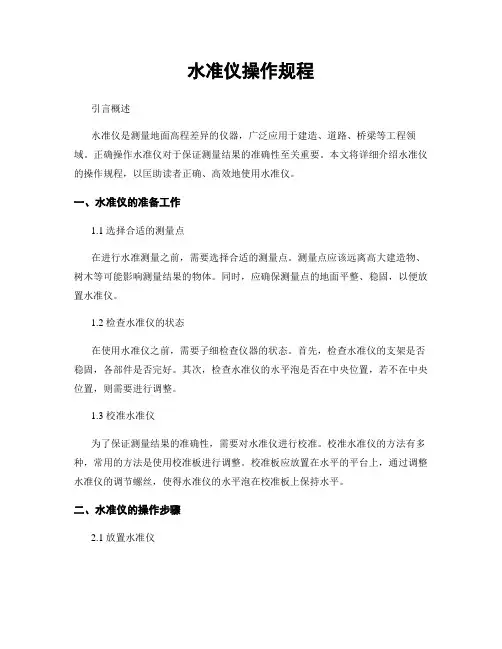

水准仪操作规程引言概述水准仪是测量地面高程差异的仪器，广泛应用于建造、道路、桥梁等工程领域。

正确操作水准仪对于保证测量结果的准确性至关重要。

本文将详细介绍水准仪的操作规程，以匡助读者正确、高效地使用水准仪。

一、水准仪的准备工作1.1 选择合适的测量点在进行水准测量之前，需要选择合适的测量点。

测量点应该远离高大建造物、树木等可能影响测量结果的物体。

同时，应确保测量点的地面平整、稳固，以便放置水准仪。

1.2 检查水准仪的状态在使用水准仪之前，需要子细检查仪器的状态。

首先，检查水准仪的支架是否稳固，各部件是否完好。

其次，检查水准仪的水平泡是否在中央位置，若不在中央位置，则需要进行调整。

1.3 校准水准仪为了保证测量结果的准确性，需要对水准仪进行校准。

校准水准仪的方法有多种，常用的方法是使用校准板进行调整。

校准板应放置在水平的平台上，通过调整水准仪的调节螺丝，使得水准仪的水平泡在校准板上保持水平。

二、水准仪的操作步骤2.1 放置水准仪将水准仪放置在测量点上，确保支架稳固。

使用调节螺丝调整水准仪的水平泡，使其在中央位置。

2.2 观测目标点通过望远镜观测目标点，目标点应为一个明显的标志物，如墙角、桥墩等。

在观测过程中，应保持水准仪的稳定，避免晃动。

2.3 记录测量结果观测目标点后，需要记录测量结果。

记录时应包括测量点的编号、目标点的高程值以及观测时间等信息。

同时，还需要记录水准仪的仪器高，以便后续计算。

三、水准仪的校正方法3.1 水准仪的仪器高校正水准仪的仪器高是指水准仪支架顶部到水准线的垂直距离。

为了准确计算目标点的高程，需要对水准仪的仪器高进行校正。

校正方法是在已知高程的点上进行校正，通过观测这些点的高程，计算出仪器高的修正值。

3.2 水准仪的仪器常数校正水准仪的仪器常数是指水准仪在观测时产生的误差，通常是一个常数。

为了消除这个误差，需要对水准仪的仪器常数进行校正。

校正方法是在已知高程的点上进行校正，通过观测这些点的高程，计算出仪器常数的修正值。

测量仪器操作规范水准仪的操作规范水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1、安置将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架，踏实两只脚架尖，移动另一只脚架使圆水准器气泡概略居中。

并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2、调平调平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于圆指标圈之中。

在整平三个脚螺旋过程中，气泡移动的方向与大姆指运动的方向一致。

我们可以先行调解两个焦螺旋使其方向正对另一支脚架的架退对齐，然后调解另一个焦螺旋是气泡居于圆指标圈中。

使仪器处于水平视线，以满足水准测量基本原理的要求。

3、瞄准首先用望远镜对折明亮的背景，转动目镜对光螺旋，使十字丝清晰可见。

然后松开制动落选，转动望远镜，利用镜筒上的准星和照门照准水准尺，旋紧制动螺旋。

再转动物镜对光螺旋，使尺像清晰。

此时如果眼睛上、下晃动，十字丝交点总是指在标尺物象的一个固定位置，即无视差现象。

如果眼睛上、下晃动，十字丝横丝在标尺上错动就是有视差，说明标尺物像没有呈现在十字丝平面上，若有视差将影响读数的准确性。

消除视察时要仔细进行物镜对光使水准尺看的最清楚，这时如十字丝不清楚或出现重影，再旋转目镜对光螺旋，直至完全消除视差为止，最后利用微动螺旋使十字丝精确照准水准尺。

4、读数用十字丝，截读水准尺上的读数。

现在的水准仪多是倒象望远镜，读数时应由上而下进行。

先估读毫米级读数，后报出全部读数。

读数后，应立即查看气泡是否仍然符合，否则应重新使气泡符合后再读数。

5、注意事项1、水准仪使用步骤一定要按上面顺序进行，不能颠倒，特别是读数前的符合水泡调整，一定要在读数前进行。

2、在观测过程中，手切勿按扶在架腿上；3、测量时不论用哪个眼睛观测，另一眼睛尽量不要闭上，更不要用手盖住眼睛；6、保养及维护1、避免将望远镜直接对准太阳，这样操作会损伤您的眼睛，也会损坏仪器的内部器件；2、每个微调都应轻轻转动，避免因用力过大造成微动螺旋松动而影响测量精度；3、保持镜片、光学镜头的清洁，不要用手直接触碰，以免引起观测不准等问题；4、每次使用完仪器，应擦试干净，放置在干燥通风处。

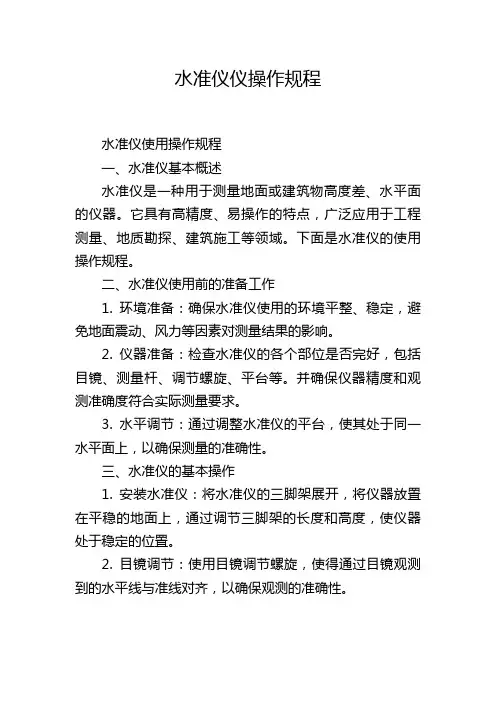

水准仪仪操作规程水准仪使用操作规程一、水准仪基本概述水准仪是一种用于测量地面或建筑物高度差、水平面的仪器。

它具有高精度、易操作的特点，广泛应用于工程测量、地质勘探、建筑施工等领域。

下面是水准仪的使用操作规程。

二、水准仪使用前的准备工作1. 环境准备：确保水准仪使用的环境平整、稳定，避免地面震动、风力等因素对测量结果的影响。

2. 仪器准备：检查水准仪的各个部位是否完好，包括目镜、测量杆、调节螺旋、平台等。

并确保仪器精度和观测准确度符合实际测量要求。

3. 水平调节：通过调整水准仪的平台，使其处于同一水平面上，以确保测量的准确性。

三、水准仪的基本操作1. 安装水准仪：将水准仪的三脚架展开，将仪器放置在平稳的地面上，通过调节三脚架的长度和高度，使仪器处于稳定的位置。

2. 目镜调节：使用目镜调节螺旋，使得通过目镜观测到的水平线与准线对齐，以确保观测的准确性。

3. 测量：使用测量杆，将其插入要测量的高差位置，然后利用水准仪观测目镜，调节目镜的焦距和眼镜对焦，使视线清晰明亮。

4. 记录测量结果：通过测量杆上的刻度，读取测量数值，并记录在测量记录表上，包括起始高差、终止高差、相对高差等信息。

5. 相邻测点间的测量：对于相邻测点的测量，如果测点距离较远，应使用放大器对目镜进行手动调焦，以提高观测的准确性。

四、水准仪的注意事项1. 避免强光照射：在观测过程中，应避免阳光直接照射到目镜，以免照射光线干扰观测结果，同时也保护目镜免受损坏。

2. 防止水准仪受到震动：在测量过程中，应尽量避免水准仪受到外力震动，以确保测量结果的准确性。

3. 定期校准：水准仪应定期进行校准，以保证仪器的精度和测量的准确性。

4. 使用范围：水准仪适用于各种平坦地面和建筑物的测量，但对于山区、河流等复杂地形，需要采用其他测量方法。

五、水准仪的维护保养1. 清洁保养：使用后应将水准仪进行清洁，避免灰尘或湿气沉积在仪器上，影响仪器的使用寿命。

2. 仪器保护：水准仪应放置在干燥、清洁的仪器箱中，并防止受到大的冲击或挤压，以免损坏仪器内部的零件。

水准仪操作规程引言概述：水准仪是一种用于测量地面高程差异的仪器，广泛应用于土木工程、建筑工程等领域。

正确的操作水准仪对于保证测量结果的准确性至关重要。

本文将详细介绍水准仪的操作规程，包括仪器的准备、校准、测量、记录和维护等方面内容。

一、仪器准备1.1 清洁与检查在使用水准仪之前，首先要对仪器进行清洁和检查。

使用干净的软布擦拭仪器的外表面，确保镜片、目镜和水平圆筒等部分无灰尘、污渍或划痕。

检查仪器的各个部件是否完好，如水平仪、水平气泡管、调焦装置等，确保其功能正常。

1.2 调平水准仪使用前需要进行调平操作，以保证仪器的水平度。

首先在平稳的地面上放置三脚架，并调整脚螺栓使其稳固。

然后将水准仪放置在三脚架上，使用调平螺丝调整水准仪的水平度，使水平气泡管中的气泡位于中央位置。

1.3 安装测杆安装测杆是进行水准测量的关键步骤。

将测杆插入水准仪的测杆座中，并用螺丝固定。

确保测杆与水准仪保持垂直，并且测杆的刻度清晰可读。

二、校准2.1 零位校准水准仪在进行测量前需要进行零位校准。

将水准仪放置在平稳的地面上，调整水平气泡管使气泡位于中央位置。

然后通过旋转水平圆筒，使准线与测杆上的零位刻度重合。

2.2 瞄准校准瞄准校准是为了保证水准仪的准线与测杆上的刻度线平行。

在进行瞄准校准时，需要选择一个远离干扰物的目标点，如建筑物的墙角。

将水准仪放置在距离目标点一定距离的平稳地面上，通过调整水准仪的旋钮，使准线与目标点上的刻度线平行。

2.3 准线校准准线校准是为了保证水准仪的准线与水平面垂直。

在进行准线校准时，需要选择一个已知高程的点，如基准点。

将水准仪放置在基准点上，通过调整水准仪的旋钮，使准线与基准点上的刻度线重合。

三、测量3.1 瞄准目标点在进行测量时，需要选择测量的目标点，如建筑物的墙角或测量杆上的刻度线。

通过调整水准仪的旋钮，使准线与目标点上的刻度线重合。

3.2 读取高差在准线与目标点上的刻度线重合后，通过目镜观察水准仪上的刻度线，记录下刻度线对应的高差数值。

水准仪操作与校验规程一、引言水准仪是一种测量工具，用于测量和校准地面的高度差。

它通常由一个望远镜和一个精确的水平仪组成，能够提供高度测量的准确结果。

为了保证水准仪的准确性和可靠性，在使用水准仪之前，需要对其进行正确的操作和校验。

本文将介绍水准仪的操作和校验规程。

二、水准仪的操作规程1.设置（1）选择适当的工作位置，确保地面平整稳定，避免影响测量结果。

（2）放置水准仪，在水准仪上方放置三脚架，并调整三脚架的高度，使水准仪平稳地放置在三脚架上。

2.初始校正（1）打开水准仪的防护盖，检查望远镜和水平仪的清洁度。

（2）调整水平仪，使其显示水平。

（3）观察视线，确保其垂直且准确。

3.定位与测量（1）使用调节螺丝调整望远镜的焦距，以确保其能够清晰地观察到目标。

（2）调整望远镜的水平方位，使其对准要测量的目标点。

（3）观察视线，并记录目标点的读数。

（4）移动水准仪到下一个测量点，并重复以上步骤。

4.结束操作（1）测量完成后，将水准仪从三脚架上取下。

（2）清洁水准仪的镜片和外壳，将其放置在防护盒中，妥善保管。

三、水准仪的校验规程1.水准仪的平稳度校验（1）将水准仪放置在水平表面上，调整水准仪的水平仪使其显示水平。

（2）观察水准仪的气泡，如果气泡在两个刻度之间，说明水准仪的平稳度合格。

2.望远镜的校准（1）选择一个稳定且明亮的目标点，如一个远处的建筑物。

（2）将望远镜对准目标点，并观察目标点的清晰度。

（3）使用调节螺丝调整望远镜的焦距，使目标点清晰可见。

3.水平仪的校准（1）将水准仪放置在水平表面上，并调整水准仪的水平仪使其显示水平。

（2）观察水准仪的视线，如果视线在水平方向上没有偏移，说明水平仪的校准合格。

4.高度差测量的校验（1）选择两个已知高度的点，如一个较高的建筑物和一个较低的平地。

（2）使用水准仪对这两个点进行测量，并记录读数。

（3）计算测得的高度差与已知高度差的误差，如果误差在允许范围内，说明测量结果准确。

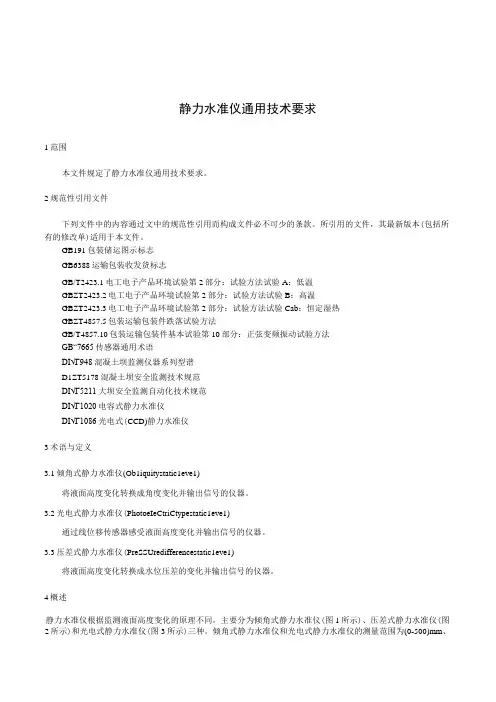

静力水准仪通用技术要求1范围本文件规定了静力水准仪通用技术要求。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。

所引用的文件，其最新版本(包括所有的修改单)适用于本文件。

GB191包装储运图示标志GB6388运输包装收发货标志GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GBZT2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GBZT2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热GBZT4857.5包装运输包装件跌落试验方法GB/T4857.10包装运输包装件基本试验第10部分：正弦变频振动试验方法GB“7665传感器通用术语DI√Γ948混凝土坝监测仪器系列型谱D1ZT5178混凝土坝安全监测技术规范DI√Γ5211大坝安全监测自动化技术规范DI√Γ1020电容式静力水准仪DI√Γ1086光电式(CCD)静力水准仪3术语与定义3.1倾角式静力水准仪(Ob1iquitystatic1eve1)将液面高度变化转换成角度变化并输出信号的仪器。

3.2光电式静力水准仪(PhotoeIeCtriCtypestatic1eve1)通过线位移传感器感受液面高度变化并输出信号的仪器。

3.3压差式静力水准仪(PreSSUredifferencestatic1eve1)将液面高度变化转换成水位压差的变化并输出信号的仪器。

4概述静力水准仪根据监测液面高度变化的原理不同，主要分为倾角式静力水准仪(图1所示)、压差式静力水准仪(图2所示)和光电式静力水准仪(图3所示)三种。

倾角式静力水准仪和光电式静力水准仪的测量范围为(0-500)mm、压差式静力水准仪的测量范围为(0-5000)mm。

图3光电式静力水准仪结构示意图1一位移传感静；2一箱体：3—浮球5要求5.1一般机械要求仪器的结构应能保证在规定使用条件下不引起任何危险，应保证防破裂、防爆燃、防异物、防腐蚀。

水准仪仪操作规程
《水准仪操作规程》
一、准备工作
1.1 检查水准仪的外观和零部件是否完好。

1.2 将水准仪放置在平稳的地面上，并确保其稳固。

1.3 检查水准仪的液面是否在中心标记线上，如不在中心应进行调整。

1.4 确认水准仪的目标器和望远镜的镜头清洁，并无破损。

二、校准
2.1 使用校准板或校准架对水准仪进行校准。

2.2 通过调节水准仪的调节螺旋，使目标器与水平线垂直，确保读数准确。

三、测量操作
3.1 将水准仪放置在需要测量的位置，确保其稳固。

3.2 通过目标器和望远镜对准测量点，操作目标器上的水平刻度尺与圆心平准器上的中心点对齐。

3.3 通过望远镜读取测量点高差，记录测量值。

四、结束工作
4.1 清洁水准仪的零部件，确保其干净整洁。

4.2 关闭水准仪的液面校正螺钉，避免液面泄露。

4.3 放置水准仪在防尘箱内，存放在干燥通风的环境中。

五、安全注意事项
5.1 在使用水准仪时，应穿戴安全帽和防护眼镜，确保安全。

5.2 操作水准仪时，应避免在潮湿或恶劣的环境中使用，以防
损坏水准仪。

5.3 在使用水准仪时，应注意周围的环境，避免发生意外事故。

六、维护保养
6.1 定期检查水准仪的外观和零部件，如有损坏应及时修理或
更换。

6.2 定期清洁水准仪的镜头和零部件，确保其正常使用。

以上就是关于水准仪操作规程的相关内容，希望能够对您有所帮助。

第1篇一、准备工作1. 检查水准仪及附件是否齐全，包括望远镜、水准器、水准尺、三脚架等。

2. 确保水准仪及附件清洁，无灰尘、油污等。

3. 检查电池电量，确保充足。

4. 熟悉水准仪的使用方法及注意事项。

二、安置水准仪1. 将三脚架架设在地面上，确保三个脚尖稳固地插入地面。

2. 调整三脚架高度，使仪器中心大致与观测者视线平行。

3. 将水准仪放在三脚架头上，拧紧中心螺丝。

三、整平仪器1. 旋转脚螺旋，使圆水准器气泡居中，此时仪器即安平。

2. 观察水准器气泡，若气泡偏离中心，可通过旋转脚螺旋进行调整。

四、瞄准水准尺1. 将水准尺竖立在地面上，确保尺身垂直。

2. 通过望远镜的粗瞄器，将水准尺大致瞄准在望远镜视场中。

3. 调整望远镜的微动螺旋，使水准尺清晰成像在望远镜视场中。

五、调焦1. 转动物镜对光螺旋，使水准尺成像清晰。

2. 旋转目镜，调整屈光度，使十字丝清晰。

六、读数1. 观察水准尺，读取水平丝在标尺上的数值，先读水平丝下面最近的厘米值，再估读出水平丝在厘米间隔内对应的毫米值。

2. 为了提高测量精度，可用三丝法核校过失误差，分别读取水平丝和两视距丝的读数，取两视距丝的平均值作为水准尺的读数。

七、记录数据1. 将观测到的数据记录在观测记录本上，包括观测时间、地点、仪器型号、水准尺型号、读数等。

2. 根据需要，可计算高差、平均高差等数据。

八、收尾工作1. 观测结束后，将水准仪及附件收齐，确保无遗漏。

2. 清洁水准仪及附件，放回原位。

九、注意事项1. 操作过程中，注意保持水准仪稳定，避免振动。

2. 观测时，避免阳光直射水准仪，以免影响读数精度。

3. 遇到强风或地面震动时，应将手扶在三脚架中部，以减小影响。

4. 观测过程中，如发现仪器故障，应及时停机检查，排除故障后再继续观测。

5. 观测结束后，应对数据进行检查，确保数据准确可靠。

通过以上操作规程，可确保水准仪的使用安全、准确、高效。

在实际操作过程中，应根据具体情况灵活运用，不断提高测量技能。

水准仪操作规程水准仪是一种用于测量水平面或者垂直面的仪器，广泛应用于建造、道路施工、地质勘探等领域。

正确的操作水准仪可以确保测量结果的准确性和可靠性。

下面将介绍水准仪的操作规程，匡助您正确地使用水准仪进行测量工作。

一、水准仪的准备工作1.1 确保水准仪处于稳定的工作状态，检查仪器的外观是否完好，各部件是否齐全。

1.2 检查水准仪的准星和目镜是否清洁，保证视野清晰。

1.3 校准水准仪，调整水平泡，确保仪器的准确性。

二、水准仪的安装与调平2.1 将水准仪放置在平稳的地面上，避免受到外界干扰。

2.2 使用水平器或者水平仪对水准仪进行调平，确保仪器水平。

2.3 调整水准仪的三脚架，使其稳固支撑，避免仪器晃动。

三、水准仪的测量操作3.1 使用准星对准目标物体，确保准星位于目标物体的中心。

3.2 观察水准仪的读数，记录下准线的位置，进行测量。

3.3 在测量过程中，避免触碰水准仪，保持仪器的稳定性和准确性。

四、水准仪的校准与调整4.1 定期对水准仪进行校准，确保测量结果的准确性。

4.2 如果发现水准仪存在误差，及时进行调整，保证仪器的准确性。

4.3 在使用水准仪前，应进行预热和校准，以确保测量结果的可靠性。

五、水准仪的保养与存放5.1 定期清洁水准仪的镜片和仪器表面，保持仪器的清洁和光亮。

5.2 在使用完毕后，将水准仪存放在干燥通风的地方，避免受潮和受损。

5.3 定期进行维护保养，检查水准仪的各部件是否正常，确保仪器的长期稳定性和可靠性。

通过以上操作规程，您可以正确地操作水准仪，确保测量结果的准确性和可靠性。

水准仪是一种重要的测量仪器，正确的使用和保养对于工程测量具有重要意义。

希翼以上内容对您有所匡助，祝您工作顺利！。
