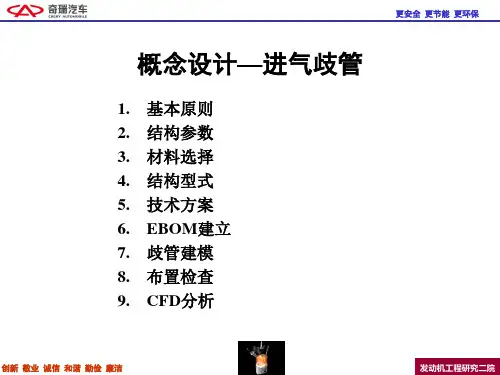

进气歧管之概念设计
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究二院
更安全 更节能 更环保
7、歧管建模
塑料进气歧管建模方法跟铝合金类似，都有总成和框架模型。只是后面是分片的模型。
框架模型 分片模型 分片帮助模型
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究二院
更安全 更节能 更环保
8、布置检查
在概念设计建模的过程中，要反复进行布置检查，既要满足整机布置又要满足整车前舱布置。 主要考虑的是间隙问题，进气歧管与周围件的间隙要求一般为与发动机本体上的零件间隙保 证在5mm以上，与车身间隙保证在25mm以上，与引擎盖板间隙70mm以上，如果两者间没有相对 运动的则他们间的距离可以更小些。
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究二院
更安全 更节能 更环保
9、CFD分析
稳态CFD分析 进气歧管稳态CFD分析计算主要是考虑进气歧管的流通阻力和不同支管的进气均匀性，计算采 用相同的边界条件，入口给定总压和静压，出口给定静压。可以得到三个结果： 1．流量系数。对于各支管流量系数，原则上是越大越好，计算值要求在0.75以上。对于支管 之间流量系数差值要求在±2.5%，才能保证各缸进气均匀性。 2．压力分布。可以看出压力损失大的区域，以便进气结构优化设计。 3．速度分布。可以看出速度大小及流动分离的情况，据此优化进气歧管的设计。
发动机工程研究二院
更安全 更节能 更环保
4、结构型式
铝合金进气歧管，主要分为整体式和多体式，主要是受布置及铸造工艺影响
塑料进气歧管，主要是分片焊接成一体，主要是振动摩擦焊工艺影响
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究二院
更安全 更节能 更环保
进气歧管之详细设计
不同进气管长度扭矩对比图
扭矩(N*m)
150.0 140.0 130.0 120.0 110.0 100.0 90.0 0 1000 2000 3000 4000 5000
转速(r/min)
6000
700管长 450管长
650管长 400管长
600管长 360管长
550管长 340管长
500管长 原管长
确定进气歧管的性能参数及结构; 确定进气歧管DVP，DFMEA;
完成进气歧管的计算分析;
完成进气歧管工艺分析; 完成进气歧管工装样件模型及图纸;
确定进气歧管样件开发周期及技术协议签订
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
2、确定进气歧管的参数及结构
根据发动机热力学开发实验数据，结合质量目标（功率、扭矩、燃油耗）， 选择能达到发动机开发目标的歧管方案或提出尽可能实现目标的歧管参数。
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
7、确定进气歧管样件开发周期及技术协议签订
本内容旨在督促供应商按时按量完成此阶段的开发工作，并作为后续开发的依据。 另外技术协议签订一般涉及到标准有： GB18297-2001 发动机性能试验方法 GB19055-2003 发动机可靠性试验方法 GB/T1804-m 一般线性尺寸的未注公差 Q/SQR.04.057 CAC-商标标记 Q/SQR.04.058 汽车零部件标记要求 Q/SQR.04.666 禁用及先用物质规范 Q/SQR.04.1202-2009铝合金进气歧管材料标准 QCN29017-91 汽车模制塑料零件未注公差尺寸的极限偏差 Q/SQR.04.061-2004 氟橡胶材料
扭矩(N*m)
150.0 140.0 130.0 120.0 110.0 100.0 90.0 0 1000 2000 3000 4000 5000
转速(r/min)
6000
700管长 450管长
650管长 400管长
600管长 360管长
550管长 340管长
500管长 原管长
确定进气歧管的性能参数及结构; 确定进气歧管DVP，DFMEA;
完成进气歧管的计算分析;
完成进气歧管工艺分析; 完成进气歧管工装样件模型及图纸;
确定进气歧管样件开发周期及技术协议签订
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
2、确定进气歧管的参数及结构
根据发动机热力学开发实验数据，结合质量目标（功率、扭矩、燃油耗）， 选择能达到发动机开发目标的歧管方案或提出尽可能实现目标的歧管参数。
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
7、确定进气歧管样件开发周期及技术协议签订
本内容旨在督促供应商按时按量完成此阶段的开发工作，并作为后续开发的依据。 另外技术协议签订一般涉及到标准有： GB18297-2001 发动机性能试验方法 GB19055-2003 发动机可靠性试验方法 GB/T1804-m 一般线性尺寸的未注公差 Q/SQR.04.057 CAC-商标标记 Q/SQR.04.058 汽车零部件标记要求 Q/SQR.04.666 禁用及先用物质规范 Q/SQR.04.1202-2009铝合金进气歧管材料标准 QCN29017-91 汽车模制塑料零件未注公差尺寸的极限偏差 Q/SQR.04.061-2004 氟橡胶材料
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此图能说明什么问题？如：长度影响谐振转速的出现 设计目标最大扭矩在3800rpm，最大功率在6000rpm，如何设计来实现？如：可变歧管
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
3、确定进气歧管DVP、DFMEA
DVP即设计验证计划，是为了验证零部件各项功能及性能而由设计小组讨 论确定的验证内容、时间及措施。它能指导后期的一系列验证工作，给验证工 作提供有力的依据，并确保验证工作无疏漏。 DFMEA即设计潜在失效模式及原因分析，是质量管理中五大工具手册之一。 是为了让产品设计失效的可能性降到最低，且提出了产品一但出现失效，采取 何种措施对症下药。 以下是讨论确定的进气歧管DVP和DFMEA模版：
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
End & Thanks
创新 敬业 诚信 和谐 勤俭 廉洁 发动机工程研究院
确定进气歧管的性能参数及结构; 确定进气歧管DVP，DFMEA;
完成进气歧管的计算分析;
完成进气歧管工艺分析; 完成进气歧管工装样件模型及图纸;
确定进气歧管样件开发周期及技术协议签订
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
2、确定进气歧管的参数及结构
根据发动机热力学开发实验数据，结合质量目标（功率、扭矩、燃油耗）， 选择能达到发动机开发目标的歧管方案或提出尽可能实现目标的歧管参数。
DV DV DV DV DV DV DV
1 1 1 1 1 1 2
工装件 工装件 工装件 工装件 工装件 工装件 工装件
装配错位、 发动机性能 装错 指标达不到 装配干涉 装配困难或 不能正确装 配 顾客抱怨 8 进气均匀性 发动机性能 不好，充气 指标达不到 效率低 单缸混合气 发动机性能 过浓 指标达不到 对其它零件 造成损坏 相关零件的支撑 装配困难或 装配困难或 体 复杂 不能正确装 配 顾客抱怨 8
潜在失效模 潜在失效影 式 响
DV DV
5 1
严 重 度 数 9 8 7 8 5
潜在失效原因 / 机理
频 度 数
现行设计控制 预防
现行设计控制 探测
风 险 顺 序 数
新的严重度数
建议措施
采取的措施
3
性能检测
金属嵌件扭力，拔出力检测； 气密性检测； 爆破压力检测； 零件清洁度检测；
传递新鲜空气， 渗油，漏气 不满足环境 均匀分配到各气 法规 缸；真空源；曲 发动机性能 轴箱通风，碳罐 指标达不到 混合气，废气再 发动机怠速 循环通道 不稳 顾客抱怨 真空度不够
强度不够， 不满足发动 断裂 机耐久可靠 性 对其它零件 造成损坏
7
8
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
新的频度数
测试 阶段 数量
不 易 探 测 度 数
新的风险顺序数
更安全 更节能 更环保
4、完成进气歧管的计算分析
验证性BOOST性能计算 在发动机性能指标没能完全达到的情况下，需重新BOOST性能计算分析，并结合热力 学开发数据，确定进气歧管乃至凸轮型线、包角等参数。用于发动机性能指标的复试 第二轮CFD进气歧管内腔流动分析 对详细设计后的歧管进行内腔气体流动分析，使得流量系数满足0.75~0.85，瞬态分 析的波动效应的波峰出现在进气门开启期间 爆破压力分析 针对塑料进气歧管，分析歧管爆破时的压力。要求该压力大于8Bar 法兰面密封性分析 密封性分析分为定性和定量分析，目前我公司能做的是定性分析，因为法兰面温度， 垫片材料参数不准确 振动加速度分析 分析歧管上各处加速度值，一般要求装TMAP/ETC的位置加速度值小于20g 振动噪音分析 内部泄漏率分析 翘曲分析 模流分析
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
6、完成进气歧管工装样件模型及图纸
模型完整，**_aux.asm文件下必须包含skl.prt/core.prt/pn.prt/cast.prt /ma.prt/.prt中所有或几个。图纸要含粗精基准、几何公差、粗糙度、平面度、 刀具轮廓线、图纸信息（零件号，零件名称，重量，版本，阶段，材料）及必要 的技术要求
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
7、确定进气歧管样件开发周期及技术协议签订
本内容旨在督促供应商按时按量完成此阶段的开发工作，并作为后续开发的依据。 另外技术协议签订一般涉及到标准有： GB18297-2001 发动机性能试验方法 GB19055-2003 发动机可靠性试验方法 GB/T1804-m 一般线性尺寸的未注公差 Q/SQR.04.057 CAC-商标标记 Q/SQR.04.058 汽车零部件标记要求 Q/SQR.04.666 禁用及先用物质规范 Q/SQR.04.1202-2009铝合金进气歧管材料标准 QCN29017-91 汽车模制塑料零件未注公差尺寸的极限偏差 Q/SQR.04.061-2004 氟橡胶材料
8
8 8 装配空间预留不 足 配合公差不合适 未考虑公差累计 工艺考虑不周到 公差累计计算错 误 未考虑防错设计 间隙不够 累计公差计算 装配检查
8
8
8
装配顺序考虑不 周到 加工区域偏小 结构设计不合适
振动过大
不满足发动 机耐久可靠 性 对其它零件 造成损坏
7
8
支架设计及布置 位置不合适 未考虑减振 结构设计导致局 部应力集中 无加强筋
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
计算洁
发动机工程研究院
更安全 更节能 更环保
5、完成进气歧管工艺分析
铝合金歧管 一般采用重力铸造，壁厚3.5~4.5mm，材料AlSi9Cu1Mg，可以通过拔模分析及浇铸分析 对歧管铸造工艺进行优化。同时，加工工艺一定要考虑刀具空间，最好能在二维图中做出刀 具控制线 塑料歧管 一般采用注塑成型加振动摩擦焊接而成，壁厚3mm，材料PA6/GF30，可以通过注塑模流 分析对歧管注塑工艺进行优化。同时要对焊接边进行可靠的设计。包括嵌件是否便于插拔， 是否要考虑模具嵌件的方式。
更安全 更节能 更环保
详细设计—进气歧管
周宗良
2009年6月5号
创新 敬业 诚信 和谐 勤俭 廉洁
发动机工程研究院
更安全 更节能 更环保
1、概述
详细设计通俗点讲即为能满足量产条件的产品设计，能够辅助发动机达到 各项设计指标，给发动机和整车上的其它功能实现提供完善的条件。
本阶段主要有以下工作需要完成：
DVP 编号 编制人 部门审核 批 准 样本 类型 工装件 工装件 备注
子系统 部件 设计责任人 核心小组
设计失效模式和影响分析 (DFMEA)
FMEA 编 号 编 制 人 王博，周华，周宗良 FMEA 日 期 2009.4.15 修订日期 版 本 01版
措施执行后的结果
新的不易探测度数
项目 / 功能
配合公差不合适 密封带定义不合 适 固定孔间距过大 平面度不合适 壁厚预留不合适 气道外壁间的间 隙过小导致生产 缺陷 壁厚偏薄 加强筋布置不合 适 管路伸入深度不 合理 设计参数不相符 局部结构设计不 合理 接口位置不当， 如曲轴箱通风 管，碳罐
DV
1
工装件
噪声大 不满足环境 法规 顾客抱怨 9 8
不同进气管长度扭矩对比图
扭矩(N*m)
150.0 140.0 130.0 120.0 110.0 100.0 90.0 0 1000 2000 3000 4000 5000
转速(r/min)
6000
700管长 450管长
650管长 400管长
600管长 360管长
550管长 340管长
500管长 原管长
4 5 6 7 8 9 10
振动试验 低温试验 热交变试验 500小时额定功率（参考） 400小时循环负荷试验（参考） 1千万次台架共振试验 整车3万公里综合试验（参考） END
室温下，以1.5倍的发动机振动加速度，进行 通过试验，零件无损坏； 一千万次振动 满足气密性，爆破压力要求，达到80% 金属嵌件质量 零下35℃保存24小时后做落球试验， 试验后 允许非功能区域的轻微损伤，但不允许有裂纹； 零件无损坏 满足气密性，爆破压力要求 每循环-35℃(2hr)→140℃(2hr) 共计80次循环 参见奇瑞台架试验标准 参见奇瑞台架试验标准 参见奇瑞台架试验标准 参见奇瑞道路试验标准 通过试验，零件无变形及损坏； 满足气密性，爆破压力要求，达到80% 金属嵌件质量 通过试验，零件无损坏； 满足气密性，爆破压力要求，达到80% 金属嵌件质量 通过试验，零件无损坏； 满足气密性，爆破压力要求，达到80% 金属嵌件质量 通过试验，零件无损坏； 满足气密性，爆破压力要求，达到80% 金属嵌件质量 通过试验，零件无损坏； 满足气密性，爆破压力要求，达到80% 金属嵌件质量
奇瑞汽车股份有限公司 FMEA 工作表
系统 发动机 进气系统 进气歧管 关键日期 张敏，朱志鹏 年 型 /车 型 /发 动 机 型 号
DVP-设计验证计划
零件/ 系统：进气歧管 车型 / 机型： 序号 1 2 尺寸检测 材料检测 测试项目 测试描述( 试验程序) 测量二维图纸上面标注尺寸 检测各组件的材料性能 所属平台：发动机 编制日期： 其 他： 目标要求 满足二维图纸要求和相应国标要求 满足材料要求 拔出力：室温下，冷压件（受压力）＞200N ；热压件（受拉 力）＞2000N； 扭力：室温下，M6＞15Nm ；M8＞32Nm； 气密试验：室温100Kpa压差下1分钟内允许的泄漏量≤30ml或 100KPa压差下，5秒内的压力降≤33Pa ； 爆破压力：＞810KPa（室温下）； 清洁度：过滤的残渣≤5mg( 20 μ m滤膜) ；
