豫粮集团长葛新能源发展有限公司光伏扶贫项目电气设备二次舱技术规范书2017年5月一、总则1. 总的要求1.1. 一般规定1.1.1卖方必须具有由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有5台（套）5年以上的商业运行经验。
1.1.2卖方提供的设备应满足本技术条件书的要求。
1.1.3本技术条件书正文提出了对二次舱本体的技术参数、性能、结构等方面的技术要求。
有关二次舱的包装、标志、运输和保管的要求应符合有关规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准、项目所在地电网公司并网验收要求和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
若有与本技术规范要求不一致的地方，不管是多么微小都必须逐项在第九章“投标人技术差异表”中列出。
1.1.6投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.1.7合同签订后按本招标文件要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。
1.1.8 本技术条件书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.9 本技术条件书经招投标双方确认后，作为合同的不可分割的一部分。
1.1.10 本技术条件书中涉及有关商务方面的内容，如与“商务条款”有矛盾时，以“商务条款”为准。
1.1.11 本技术条件书未尽事宜，由招投标双方在合同技术谈判时双方协商确定。
豫粮集团长葛新能源发展有限公司光伏扶贫项目电气设备二次舱技术规范书2017年5月一、总则1. 总的要求1.1. 一般规定1.1.1卖方必须具有由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有5台（套）5年以上的商业运行经验。
1.1.2卖方提供的设备应满足本技术条件书的要求。
1.1.3本技术条件书正文提出了对二次舱本体的技术参数、性能、结构等方面的技术要求。
有关二次舱的包装、标志、运输和保管的要求应符合有关规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准、项目所在地电网公司并网验收要求和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
若有与本技术规范要求不一致的地方，不管是多么微小都必须逐项在第九章“投标人技术差异表”中列出。
1.1.6投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.1.7合同签订后按本招标文件要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。
1.1.8 本技术条件书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.9 本技术条件书经招投标双方确认后，作为合同的不可分割的一部分。
1.1.10 本技术条件书中涉及有关商务方面的内容，如与“商务条款”有矛盾时，以“商务条款”为准。
1.1.11 本技术条件书未尽事宜，由招投标双方在合同技术谈判时双方协商确定。
预制舱技术协议书范本甲方（委托方）：_____________________地址：_____________________法定代表人：_____________________联系电话：_____________________电子邮箱：_____________________乙方（技术提供方）：_____________________地址：_____________________法定代表人：_____________________联系电话：_____________________电子邮箱：_____________________鉴于甲方需要乙方提供预制舱技术，乙方愿意按照本协议的条款和条件向甲方提供该技术，双方经友好协商，达成如下协议：第一条定义1.1 “预制舱技术”指乙方拥有的，用于制造预制舱的专利技术、专有技术、工艺流程、操作手册等技术资料和知识产权。
1.2 “技术资料”指乙方提供给甲方的关于预制舱技术的所有文件、图纸、数据、软件等资料。
1.3 “技术服务”指乙方为甲方提供的技术指导、培训、咨询等服务。
第二条技术提供2.1 乙方应向甲方提供完整的预制舱技术资料，并保证其真实性、有效性和合法性。
2.2 乙方应根据甲方的需求，提供相应的技术服务，包括但不限于技术指导、培训、咨询等。
第三条技术培训3.1 乙方应根据甲方的需求，为甲方提供技术培训，培训内容包括但不限于预制舱的制造工艺、操作流程等。
3.2 培训费用由甲方承担，具体费用根据实际培训情况另行协商确定。
第四条技术保密4.1 双方应对本协议的内容及在履行本协议过程中知悉的对方的商业秘密和技术秘密负有保密义务。
4.2 未经对方书面同意，任何一方不得向第三方披露、泄露、转让或以其他方式使用对方的商业秘密和技术秘密。
第五条知识产权5.1 乙方保证其提供的预制舱技术不侵犯任何第三方的知识产权。
5.2 甲方在本协议约定的范围内使用预制舱技术，不得侵犯乙方的知识产权。
预制舱技术协议要点精选资料山西岚县MW光伏发电项目预装式变电站预制舱设备技术协议编制：审核：批准：二○一六年十一月目录第一章总则第二章工程概况设备运行环境条件及布置：第三章供货范围第四章技术规范技术要求检验和性能试验概述检验和性能验收试验技术服务概述现场技术服务要求人员培训设计联络装卸与运输文件资料和图纸一般要求乙方提供的技术文件及图纸质量保证及售后服务质量保证售后服务第三节由乙方完成的技术文件技术数据一览表技术规格偏离投标文件附图乙方需要说明的其他技术问题第一章总则本预制舱需适应各种户外恶劣环境需满足电气设备的散热、防尘、防腐、防水等要求确保电站安全稳定运行使用寿命按年设计它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
甲方在本规范书中提出了最低限度的技术要求并未规定所有的技术要求和适用的标准乙方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准必须满足其要求。
乙方如对本技术规范书有异议应以书面形式明确提出在征得同意后可对有关条文进行修改。
如乙方没有以书面形式对本技术规范书的条文提出异议则意味着乙方提供的设备完全符合本规范书的要求。
如有异议不管是多么微小都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时按较高标准执行。
本技术规范书经招投标双方签字确认后作为订货合同的技术附件与合同正文具有同等的法律效力。
在签定合同之后甲方保留对本规范书提出补充要求和修改的权利乙方应予以配合。
如提出修改具体项目和条件由双方协商确定。
在签定合同时按本规范要求乙方提出合同设备设计制造、检验试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方甲方确认。
第二章工程概况工程概况：）项目名称：山西岚县MW光伏发电项目）项目建设地点：山西岚县）交通、运输：公路)工程概况：山西岚县MW光伏发电项目位于山西省岚县普明镇南泉庄村境内海拔约~米。
XXX集装箱技术协议甲方：乙方：河北XXX集装箱有限公司2023年月日目录1.总则 (1)2.供货范围 (1)3.技术要求 (2)4.设备制造、检验、安装、验收 (4)5. 供货进度及交货地点 (5)6.包装及运输 (5)7.质量保证及期限 (5)8.附件 (5)1.总则（1）本技术规范书适用于本次所采购的集装箱设备。
（2）此次采购各型规格集装箱总计16台，设计使用寿命：≥10年。
（3）本技术规格书所提出的是集装箱加工制造的最低限度技术要求，并未对所有技术细节做出规定，也未具体引述有关标准和规范性条文，乙方应保证提供满足本技术规格书和现行工业标准的优质产品。
对国家或本行业有关规范、质量等强制性标准，必须满足其要求。
（4）根据采购订货图及本技术协议书材料明细表中所有用于集装箱生产的构件及附属设备，均由乙方采购并在厂内按要求完成组装后随集装箱整体供货。
2.供货范围本工程所需集装箱的供货范围，至少应包括以下几部分：（1）40尺高柜集装箱16台，详见订货图；（2）箱体涂装包含附着于箱体外墙面的外部广告、商标等图案喷绘；（3）设备出厂检验合格报告《产品验收单》、《产品合格证》、喷砂及喷漆过程现场照片和视频并提供检验报告、钢材、油漆及焊丝材质证明、船级社认证证书、集装箱箱证与箱号及外购件的质保书和使用维护说明书。
2.1 主要货物一览表UF集装箱：RO集装箱：2.2 备品备件本批次集装箱交货时随设备发运一桶5L相同颜色面漆，作为后期修补防护用。
3.技术要求3.1 材料要求箱体主体结构为钢框架结构，首选屈服强度不低于235MPa冷轧、热轧钢板及型材。
主要用料见下表3.2 焊接要求1）箱体钢构部分焊接采用CO2气体保护焊接，焊接采用天津市金桥焊材集团有限公司生产的JQ•MG50-6气体保护焊丝。
焊缝应无咬边、凸显、堆焊，不应有漏焊、虚焊、夹渣、裂纹、气孔以及飞溅等缺陷，其余焊接标准根据JB/T5000.3-2007执行；2）所有焊缝高度≥连接件最小壁厚；可视面的焊缝表面应平整、均匀、饱满，成形美观、连接处应圆滑过度，无熔渣、飞溅物等，表面焊瘤、焊渣应修平，焊接质量符合GB/T 12467-1998中第4条的相关规定。

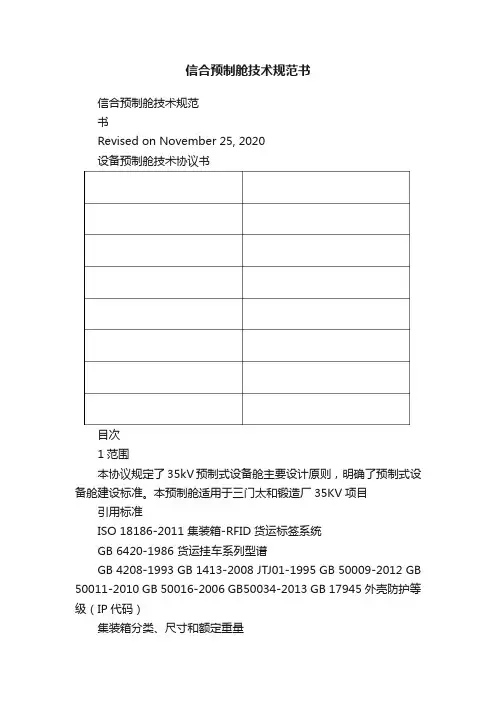

信合预制舱技术规范书信合预制舱技术规范书Revised on November 25, 2020设备预制舱技术协议书目次1范围本协议规定了35kV预制式设备舱主要设计原则，明确了预制式设备舱建设标准。
本预制舱适用于三门太和锻造厂35KV项目引用标准ISO 18186-2011 集装箱-RFID货运标签系统GB 6420-1986 货运挂车系列型谱GB 4208-1993 GB 1413-2008 JTJ01-1995 GB 50009-2012 GB 50011-2010 GB 50016-2006 GB50034-2013 GB 17945 外壳防护等级（IP代码）集装箱分类、尺寸和额定重量公路工程技术标准建筑结构荷载规范建筑抗震设计规范建筑设计防火规范建筑照明设计标准消防应急照明和疏散指示系统规范GB 50046-2008 GB 50191-2012 GB 50017-2003 GB 50007-2011 GB50205-2001 CECS102-2002 GB 8923-1988工业建筑防腐蚀设计规范构筑物抗震设计规范钢结构设计规范建筑地基基础设计规范钢结构工程施工质量验收规范门式刚架轻钢结构技术规程涂装前钢材表面锈蚀等级和除锈等级GB/T 4797-2008电工电子产品自然环境条件GB/T 4798-2008电工电子产品应用环境条件GB/T 11804-2005电工电子产品环境条件术语GB/T 17626-2008 电磁兼容试验和测量技术GB/T 18663-2008 电子设备机械结构公制系列和英制系列的试验GB/T 19183-2003 电子设备机械结构户外机壳GB 8702-1998 电磁辐射防护规定GB 50217-2007 电力工程电缆设计规范DL/T 5136-2012 火力发电厂、变电所二次接线设计技术规程DL/T 5457-2012 变电站建筑结构设计技术规程DL/T 965-2005 变电站运行导则DL/T 1146-2009 DL/T 860实施技术规范DL 860-2008 变电站通信网络和系统DL/T 890-2009 能量管理系统应用程序接口电监安[2006]34号文电力二次系统安全防护总体方案Q/GDW 273-2009 继电保护故障信息处理系统技术规范Q/GDW 396-2009 IEC 61850工程继电保护应用模型Q/GDW 561-2010 输变电设备状态监测系统技术导则Q/GDW 624-2011电力系统图形描述规范标准配送式智能变电站建设技术导则（征求意见稿）Q/GDW 11157-2014 GB/T 19001-2015 预制舱式二次组合设备技术规范质量管理体系要求（征求意见稿）2使用环境条件注：具体环境条件请与业主沟通。
最新预制舱技术协议书范文甲方（技术提供方）：____________________乙方（技术接受方）：____________________鉴于甲方拥有先进的预制舱技术，乙方希望引进该技术以提升其生产能力，双方本着平等互利的原则，就预制舱技术的引进和使用达成如下协议：第一条定义1.1 预制舱技术：指甲方拥有的，用于制造预制舱的专利技术、专有技术、工艺流程、操作手册等全部技术资料。
1.2 技术资料：指甲方为实施预制舱技术所必需提供的全部技术文件、图纸、数据、操作手册等。
1.3 技术服务：指甲方为确保乙方正确、有效地使用预制舱技术而提供的指导、咨询、培训等服务。
第二条技术引进2.1 甲方同意将其拥有的预制舱技术以非独占许可的方式授权给乙方使用。
2.2 乙方同意按照本协议的约定支付技术引进费用，并遵守甲方的技术使用规定。
第三条技术资料的提供3.1 甲方应在本协议签署后____天内，向乙方提供完整的技术资料。
3.2 乙方应在收到技术资料后____天内完成验收，并书面通知甲方。
第四条技术服务4.1 甲方应根据乙方的要求，提供必要的技术服务，包括但不限于技术指导、操作培训等。
4.2 技术服务的具体内容、时间、地点等由双方另行协商确定。
第五条技术保密5.1 乙方应对甲方提供的技术资料和技术服务内容保密，未经甲方书面同意，不得向第三方披露。
5.2 保密期限自本协议签署之日起至技术资料公开或被第三方合法获取之日止。
第六条技术改进6.1 双方均有权对预制舱技术进行改进，改进成果归改进方所有。
6.2 改进成果如需商业化应用，双方应另行协商确定合作方式和利益分配。
第七条费用及支付7.1 乙方应向甲方支付技术引进费用共计人民币____元，支付方式为____。
7.2 技术服务费用根据实际服务内容另行协商确定。
第八条违约责任8.1 如甲方未能按期提供技术资料或技术服务，应向乙方支付违约金，违约金为迟延履行部分费用的____%。
一二次设备预制舱技术规范书目录项目需求..................................................... 错误!未定义书签。
1. 总则 (1)2. 使用条件 (2)3. 标准和规范 (2)4. 技术要求 (4)5. 试验 (8)6. 技术服务、设计联络、工厂检验和监造 (8)7. 包装、运输和储存......................................... 错误!未定义书签。
8. 技术资料的提供........................................... 错误!未定义书签。
9. 设计联络会............................................. 错误!未定义书签。
1. 总则1.1. 技术协议提出了对35kV、二次设备预制舱的技术参数、性能、结构、试验等方面的技术要求。
1.2. 本协议文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，出卖人应提供符合本技术规范引用标准的最新版本标准和本协议文件技术要求的全新产品，如果所引用的标准之间不一致或本协议文件所使用的标准如与出卖人所执行的标准不一致时，按要求较高的标准执行。
1.3. 如果出卖人没有以书面形式对本协议文件技术规范的条文提出差异，则意味着出卖人提供的设备完全符合本协议文件的要求。
如有与本协议文件要求不一致的地方，必须逐项在“技术差异表”中列出。
如果没有不一致的地方，必须在“技术差异表”中写明为“无差异”。
1.4. 本协议文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本协议文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.5. 本技术规范中涉及有关商务方面的内容，如与协议文件的商务部分有矛盾时，以商务部分为准。
1.6. 本技术协议未尽事宜，由双方协商确定。
2. 使用条件柜内所有设备均应采用防潮型设备，预制舱具有除湿功能。
储能集装箱和预制舱的技术规定1. 引言本文档旨在规范储能集装箱和预制舱的技术要求，以确保其安全可靠地运输和使用。
储能集装箱和预制舱是用于储存和转移能量的关键设备，因此其设计和制造必须符合严格的技术规定。
2. 技术要求2.1 储能集装箱和预制舱的结构必须具备足够的强度和刚度，以承受运输和堆叠等外部荷载。
2.2 储能集装箱和预制舱的密封性能必须优良，能有效防止能量泄漏和外部物质的侵入。
2.3 储能集装箱和预制舱应具备良好的隔热性能，以保证储存能量的有效性和安全性。
2.4 储能集装箱和预制舱的安全控制系统应具备可靠性和灵活性，以实现对能量存储和释放过程的精确控制。
2.5 储能集装箱和预制舱应具备适当的防火性能，以防止火灾蔓延和爆炸等事故的发生。
2.6 储能集装箱和预制舱应具备良好的耐腐蚀性能，以保证其在恶劣环境下的长期使用。
3. 制造和检验3.1 储能集装箱和预制舱的制造必须符合相关的国家和行业标准，包括但不限于结构设计、材料选用和加工工艺等方面的要求。
3.2 储能集装箱和预制舱在制造过程中必须经过严格的质量控制和检验，以确保其满足设计要求并具备良好的性能。
3.3 储能集装箱和预制舱的交付前必须进行全面的功能测试和安全评估，确保其符合相关的技术规定和标准。
4. 使用和维护4.1 储能集装箱和预制舱的使用必须按照操作手册和使用说明进行，确保操作人员的安全和设备的正常运行。
4.2 储能集装箱和预制舱的定期检查和维护工作必须按照制造商的要求进行，以延长设备的使用寿命并确保其性能稳定。
4.3 储能集装箱和预制舱在使用过程中出现故障或异常情况时，必须立即停止使用并采取相应的修复措施，以防止事故的发生。
5. 总结储能集装箱和预制舱的技术规定对于其安全可靠的运输和使用具有重要意义。
制造商和使用者应严格遵守这些规定，确保储能集装箱和预制舱的质量和性能达到预期要求，从而为能源储存领域的发展提供良好的支持。
---以上为《储能集装箱和预制舱的技术规定》的内容。

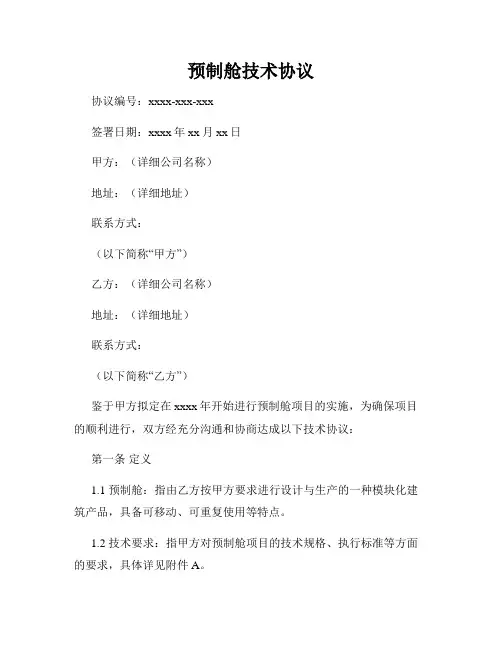

预制舱技术协议协议编号：xxxx-xxx-xxx签署日期：xxxx年xx月xx日甲方：（详细公司名称）地址：（详细地址）联系方式：（以下简称“甲方”）乙方：（详细公司名称）地址：（详细地址）联系方式：（以下简称“乙方”）鉴于甲方拟定在xxxx年开始进行预制舱项目的实施，为确保项目的顺利进行，双方经充分沟通和协商达成以下技术协议：第一条定义1.1 预制舱：指由乙方按甲方要求进行设计与生产的一种模块化建筑产品，具备可移动、可重复使用等特点。
1.2 技术要求：指甲方对预制舱项目的技术规格、执行标准等方面的要求，具体详见附件A。
1.3 设计文件：指由乙方提供的涉及预制舱设计的图纸、草图、规格说明等文件。
第二条技术方案2.1 乙方应根据甲方提供的技术要求，提供符合要求的预制舱技术方案，并在设计文件中清晰明确地展示。
2.2 技术方案应满足以下要求：（1）符合法律法规和相关标准的规定；（2）具备良好的结构稳定性和抗震能力；（3）具备良好的防水、保温、隔音等性能；（4）具备合理的通风、空气净化等设施；（5）满足甲方对外观设计、功能分区等的要求。
第三条设计文件3.1 乙方应按照技术方案的要求，提供准确、完整的设计文件。
3.2 甲方有权对设计文件进行评审，并提出合理的修改意见。
3.3 乙方应根据甲方的修改意见，及时进行设计文件的调整和完善，并重新提交修改后的设计文件。
第四条交付与验收4.1 乙方应按照双方约定的交付时间节点，按时交付预制舱产品。
4.2 甲方有权对交付的预制舱进行验收，包括但不限于外观质量、功能性能、安全性等方面。
4.3 如甲方发现交付的预制舱存在质量问题或不符合技术要求，乙方应承担责任，并根据甲方的要求进行修复或重新制作。
第五条保修与售后服务5.1 乙方对交付的预制舱产品应提供一定的保修期，并按照约定的保修期间对预制舱进行免费维修。
5.2 乙方应提供必要的售后服务，对于甲方提出的合理需求进行及时响应和解决。

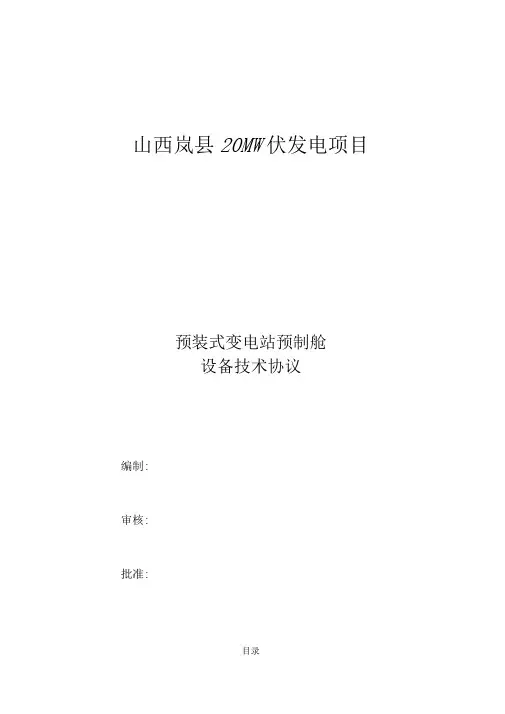

山西岚县20MW光伏发电项目预装式变电站预制舱设备技术协议编制：审核：批准：二○一六年十一月目录第一章总则 (3)第二章工程概况 (3)2.2设备运行环境条件及布置： (3)第三章供货范围 (5)第四章技术规范 (10)2技术要求 (11)3检验和性能试验 (17)3.1概述 (17)3.2检验和性能验收试验 (17)4技术服务 (19)4.1概述 (19)4.2现场技术服务要求 (19)4.3人员培训 (20)4.4设计联络 (21)5装卸与运输 (21)6文件资料和图纸 (22)6.1一般要求 (22)6.2乙方提供的技术文件及图纸 (22)7质量保证及售后服务 (25)7.1质量保证 (25)7.2售后服务 (25)第三节由乙方完成的技术文件 (26)1技术数据一览表 (26)2技术规格偏离 (26)3投标文件附图 (26)4乙方需要说明的其他技术问题 (26)第一章总则1.1 本预制舱需适应各种户外恶劣环境，需满足电气设备的散热、防尘、防腐、防水等要求，确保电站安全稳定运行，使用寿命按30年设计，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 甲方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，乙方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 乙方如对本技术规范书有异议，应以书面形式明确提出，在征得同意后，可对有关条文进行修改。
如乙方没有以书面形式对本技术规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经招投标双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 在签定合同之后，甲方保留对本规范书提出补充要求和修改的权利，乙方应予以配合。
如提出修改，具体项目和条件由双方协商确定。
1.7 在签定合同时，按本规范要求，乙方提出合同设备设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方，甲方确认。
第二章工程概况2.1 工程概况：1）项目名称：山西岚县20MW光伏发电项目2）项目建设地点：山西岚县3）交通、运输：公路4)工程概况：山西岚县20MW光伏发电项目位于山西省岚县普明镇南泉庄村境内，海拔约1500~1700米。
工程规划装机容量为20MWp，本期建设容量为20MWp，采用预制舱式舱体。
2.2设备运行环境条件及布置：第三章供货范围1 一般要求1.1乙方保证提供的预制舱及附属设备为全新的、先进的、成熟的、完整的和安全可靠的，且舱体的技术经济性能符合有关要求；布局参考图中控室舱体以上布置图仅供参考，乙方需提供详细的布置图纸，如有更优化的布置方案，需提供技术说明以及相关图纸。
1.2乙方需响应填写所供货预制舱的材料及附件的相关要求；表1：预制仓供货一栏表序号名称型号数量备注1 自动化预制舱箱体舱体材料见表2、表3 1台2 电源插座按需包含3 火灾及烟感报警系统（工作电源AC220V，继电器输出报警）1套包含（具体数量以图纸为准）需满足消防验收4 专用灭火器3KG干粉灭火器2只依据图纸要求（手提式带底座）5 照明系统照明灯及控制开关1套包含(具体数量以图纸为准)6 应急照明设备防爆LED灯1套需带消防强制认证标识7 空调系统_台功率为2P(具体数量以图纸为准)8 电缆及附件箱内照明及散热系统电线电缆等1套包含9 舱体外表面标识甲方公司标识丝印及警示标识1套包含（位置见图纸）10 接地系统1套11 配电箱1台说明：1.乙方预留安装位置满足舱内设备布置图要求，乙方需提供详细图供甲方确认。
2.舱内乙方提供的照明系统及散热系统、火灾报警系统、视频监控系统以及SF6气体报警系统均在出厂前完成内部的安装走线，散热系统及接地电缆的截面积不能小于2.5mm2，技术性能、标识、安全性、布线方式等必须符合国标中最严格条款的要求。
3.该成套设备配置不仅限于此，需满足电力、消防等相关验收要求，如不满足乙方需免费改造直至通过验收要求。
4、舱内各设备和开关柜由甲方提供，乙方负责厂内组装，检测合格后运输至安装位置。
表3：预制舱详细材料要求表4：专用工具(由乙方确定)表5：备品备件(不限于此，由乙方确定)表6：外购材料清单(由乙方填写)2 服务范围乙方根据甲方所提供的预制舱技术参数和技术要求，包含但不限于：提供预制舱的设计方案、技术图纸、设备制造及运输、安装指导、售后服务、技术服务等。
3 交货要求（详见合同要求）交货地点：。
交货时间：_____________(具体要求根据合同要求，满足工程需要）。
第四章技术规范1 执行标准及认证1.1执行标准和规则但不限于：《6～35kV箱式变电站订货技术条件》《高压/低压预装箱式变电站选用导则》《高压输电设备的绝缘配合,高电压试验技术》《3～35kV交流金属封闭开关设备》《户内交流高压开关柜订货技术条件》《高压开关设备常温下的机械试验》《导体和电器选择设计技术规定》《高压绝缘子瓷件技术条件》《高压配电装置设计技术规定》《交流高压熔断器》《高压套管技术条件》《高电压试验技术》《交流高压电器在长期工作时的发热》《电工术语高压试验技术和绝缘配合》《电工术语高压开关设备》《低压成套开关设备基本试验方法》《高压开关设备和控制设备的共用技术要求》《低压开关设备和控制设备总则》《交流高压负荷开关---熔断器组合电器》《电能计量柜》《交流电气装置的接地》《3～63kV交流高压负荷开关》《高压开关设备通用技术条件》《电力变压器第1部分总则》《电力变压器第2部分温升》《电力变压器第3部分绝缘水平和绝缘试验》《电力变压器第5部分承受短路能力》《三相油浸式电力变压器技术参数和要求》《变压器和电抗器的声级测量》《交流高压负荷开关熔断器组合电器》《低压成套开关设备和控制设备》《低压熔断器》《电流互感器》《静态继电保护及安全自动装置通用技术条件》《电工成套装置中的导线颜色》《外壳防护等级分类》《交流高压电器动热稳定试验方法》《电工产品不同海拔的气候环境条件》《包装贮运标志》《变压器、高压电器和套管的接线端子》《高压/低压预装式变电站》《电气装置安装工程电气设备交接试验标准》2 技术要求1舱体结构总体要求1）户外运行，要求抗冲击能力强，防盗、防破坏能力强；2）外形美观、大方、协调；3）密封舱体，防尘、防潮、防凝露；4）体积小巧，结构紧凑；2整体结构要求1）预制舱舱体骨架为焊装一体式结构，应有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损伤。
2）预制舱防护等级达到IP54，舱体内部采用钢板及阻燃绝缘隔板严格分成各个隔室,各个隔室之间的防护等级为IP2X。
3）舱体的底架部件由型钢焊接而成，框架、门板及顶盖均采用优质冷轧钢板经喷砂、热喷锌防腐处理工艺。
内部填充物采用建设部许可聚氨酯防火保温材料，确保整个预制舱的保温和防火性能。
4）舱体所有锁盒采用户外铝合金锁盒并配置工程塑料电力专用锁。
5）为确保舱体的高低压、自动化、变压器等设备的可靠运行，并实现、防尘、防潮、防凝露，预制舱舱体均需要密封。
采用硅橡胶或三元乙丙材料制作的密封条，是长寿命（保证10年以上的使用寿命）、高弹性产品，高压和低压的进出线电缆孔采用方便于密封的敲落孔，为确保现场电缆连接后的有效密封。
6）预制舱外壳形状应不易积尘、积水，舱体顶盖应有明显散水坡度，不应小于5°，顶盖边沿应设有滴水沿，防止雨水回流进入舱体。
舱体制作尽可能少用外露紧固件，以免螺钉穿通外壳使水导入壳内；对穿通外壳的孔，均应采取相应的密封措施，若实在无法避免使用外露紧固件，则必须选用不锈钢紧固件，防止紧固件生锈。
7）外壳的门板和框架若采用铰链联结，应将铰链设计在外壳的内侧，制成暗铰链。
门板安装铰链和门轴等活动部件必须采用不锈钢材料制作，保证在舱体的使用年限内，活动处不生锈。
8）舱体具备良好的隔热性能，保证产品在一般周围空气温度下运行时所有电器设备的温度不高于其允许的最高温度，不低于其允许的最低温度。
9）舱体外观色彩大方、协调、无光污染，内部色彩要与舱体内部安装的电器设备颜色相协调。
10）所有门应向外开，开启角度大于90°，并设置定位装置。
门装有把手和暗锁，门的设计尺寸与所装设备的尺寸相配合。
检修走廊的门应采用内外可方便开启的安全门锁，并具备防止内部有人时，门锁锁死的功能，通道门设门控自动开闭＋手动开闭的照明设施。
11）在预制舱的每台舱体内部各安装自动烟感系统，烟感传感器安装在舱体的顶部，烟感信号同变电站自动化系统相连，并通过保护装置将舱体内的烟感信号传入主站，可及早发现火情，防止事故的扩大。
3关键技术要求1）舱体应采用喷砂、热喷锌、喷锌加涂料、喷户外高档聚氨酯面漆防腐处理，不锈钢板采用喷砂、喷户外高档聚氨酯面漆防腐处理。
金属材料经防腐处理后表面覆盖层应有牢固的附着力，并均匀一致。
2）舱体底架槽钢必须经过喷砂、喷锌处理后，采用沥青漆重度防腐处理，保证底架30年不锈蚀。
3）喷锌表面质量要求：锌层厚度不小于为55～65μm。
涂层表面必须是均匀的，不允许起皮﹑鼓泡﹑大熔滴﹑裂纹﹑掉块及其它影响涂层使用的缺陷；4）舱体的面漆采用抗紫外线、抗老化、长寿命的聚胺脂类高档面漆，喷涂厚度不小于30～40μm，保证20年内不退色、不氧化、不粉化。
5）预制舱舱体采用三层金属结构，采用双层优质钢板（内部填充物采用建设部许可聚氨酯防火保温材料，确保整个预制舱的保温和防火性能）+环保金属装修层，保证达到“24墙”保温功效；6）舱体门板采用“断桥隔热”技术，内门板相对于外门板处于悬浮状态（点接触），最小间隙不小于3mm, 内门板和外门板之间填充阻燃发泡材料(聚氨酯)，密度37kg/m³,内门板和外门板的热传导率减少至2%；7）舱体内设置自动温控系统，并加装工业型加热装置，具备长时间加热功能，不得采用民用电暖气或暖风机，以保证舱体内的运行环境的稳定性。
8）空调：为保证设备可靠运行环境，舱体内装设空调系统；9）舱体内设驱潮装置，保证内部元件不发生凝露。
10）舱体密封均需采用硅橡胶或三元乙丙材料制作的密封条，是长寿命（保证10年以上的使用寿命）、高弹性产品，高压和低压的进出线电缆孔采用方便于密封的敲落孔，并在舱体内随机配置敲落孔用密封胶圈。
11）紧急逃生通道设置醒目的安全出口指示，相关通道指示设备均需考虑应急电源，以保证其可靠指示。
