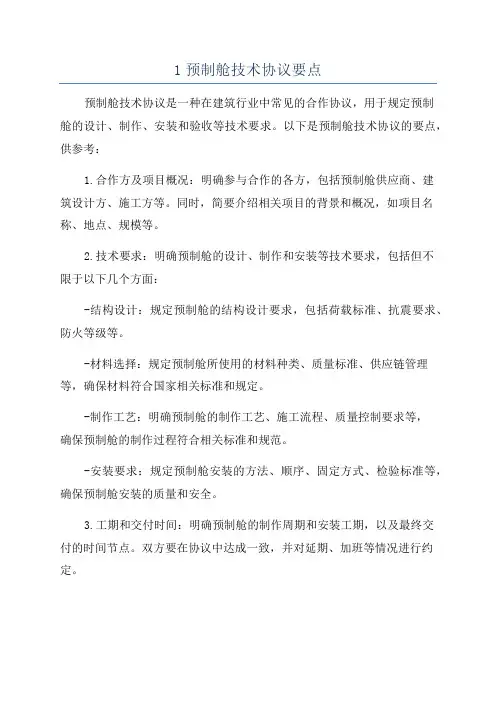

1预制舱技术协议要点预制舱技术协议是一种在建筑行业中常见的合作协议，用于规定预制舱的设计、制作、安装和验收等技术要求。
以下是预制舱技术协议的要点，供参考：1.合作方及项目概况：明确参与合作的各方，包括预制舱供应商、建筑设计方、施工方等。
同时，简要介绍相关项目的背景和概况，如项目名称、地点、规模等。
2.技术要求：明确预制舱的设计、制作和安装等技术要求，包括但不限于以下几个方面：-结构设计：规定预制舱的结构设计要求，包括荷载标准、抗震要求、防火等级等。
-材料选择：规定预制舱所使用的材料种类、质量标准、供应链管理等，确保材料符合国家相关标准和规定。
-制作工艺：明确预制舱的制作工艺、施工流程、质量控制要求等，确保预制舱的制作过程符合相关标准和规范。
-安装要求：规定预制舱安装的方法、顺序、固定方式、检验标准等，确保预制舱安装的质量和安全。
3.工期和交付时间：明确预制舱的制作周期和安装工期，以及最终交付的时间节点。
双方要在协议中达成一致，并对延期、加班等情况进行约定。
4.质量保证和验收标准：明确预制舱的质量保证期限和保修责任，确保合作方能够提供符合设计和规范要求的预制舱。
同时，在验收标准上要具体明确各项验收指标和验收方法。
5.价款支付方式：明确预制舱的价款支付方式、付款比例和时间节点等，确保双方在经济利益方面的权益得到保障。
6.变更和索赔：规定变更设计和索赔问题的处理方式，双方根据实际情况提出变更设计和索赔申请，并达成一致解决方案。
7.合作方责任和违约责任：明确合作方的责任和违约责任，包括但不限于技术责任、质量责任、安全责任等。
同时，协议中可以约定违约责任的赔偿方式和金额。
8.知识产权等保密事项：明确预制舱技术和设计的知识产权归属，约定合作方在合作期间和合作结束后对技术和商业秘密的保密义务。
9.协议解除和争议解决：约定协议解除的条件和程序，并明确争议解决的方式，如协商、调解、仲裁等。
以上是预制舱技术协议的要点，协议内容应结合具体项目情况进行具体订立，并由双方共同商定、签署。
豫粮集团长葛新能源发展有限公司光伏扶贫项目电气设备二次舱技术规范书2017年5月一、总则1. 总的要求1.1. 一般规定1.1.1卖方必须具有由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有5台（套）5年以上的商业运行经验。
1.1.2卖方提供的设备应满足本技术条件书的要求。
1.1.3本技术条件书正文提出了对二次舱本体的技术参数、性能、结构等方面的技术要求。
有关二次舱的包装、标志、运输和保管的要求应符合有关规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准、项目所在地电网公司并网验收要求和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
若有与本技术规范要求不一致的地方，不管是多么微小都必须逐项在第九章“投标人技术差异表”中列出。
1.1.8 本技术条件书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.9 本技术条件书经招投标双方确认后，作为合同的不可分割的一部分。
1.2 投标方应提供的资格文件投标方在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1 投标方最近3年内同类设备的销售记录及相应的最终用户的使用情况证明。
1.2.2 投标方拥有的有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.2.3 投标方具有履行合同所需的技术和主要设备等生产能力的文件资料。
1.2.4 投标方有能力履行合同设备维护保养、修理及其他服务义务的文件。
豫粮集团长葛新能源发展有限公司光伏扶贫项目电气设备二次舱技术规范书2017年5月一、总则1. 总的要求1.1. 一般规定1.1.1卖方必须具有由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有5台（套）5年以上的商业运行经验。
1.1.2卖方提供的设备应满足本技术条件书的要求。
1.1.3本技术条件书正文提出了对二次舱本体的技术参数、性能、结构等方面的技术要求。
有关二次舱的包装、标志、运输和保管的要求应符合有关规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准、项目所在地电网公司并网验收要求和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
若有与本技术规范要求不一致的地方，不管是多么微小都必须逐项在第九章“投标人技术差异表”中列出。
1.1.6投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.1.7合同签订后按本招标文件要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。
1.1.8 本技术条件书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.9 本技术条件书经招投标双方确认后，作为合同的不可分割的一部分。
1.1.10 本技术条件书中涉及有关商务方面的内容，如与“商务条款”有矛盾时，以“商务条款”为准。
1.1.11 本技术条件书未尽事宜，由招投标双方在合同技术谈判时双方协商确定。

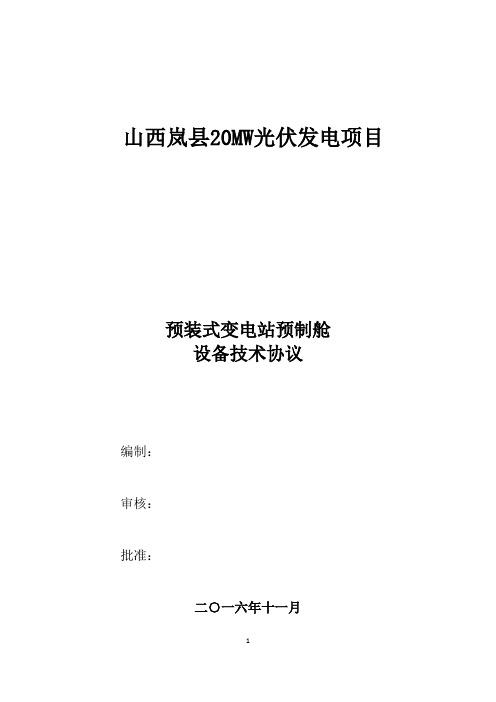

山西岚县20MW光伏发电项目预装式变电站预制舱设备技术协议编制：审核：批准：二○一六年十一月目录第一章总则 (3)第二章工程概况 (3)2.2设备运行环境条件及布置： (3)第三章供货范围 (5)第四章技术规范 (10)2技术要求 (11)3检验和性能试验 (17)3.1概述 (17)3.2检验和性能验收试验 (17)4技术服务 (19)4.1概述 (19)4.2现场技术服务要求 (19)4.3人员培训 (20)4.4设计联络 (21)5装卸与运输 (21)6文件资料和图纸 (22)6.1一般要求 (22)6.2乙方提供的技术文件及图纸 (22)7质量保证及售后服务 (25)7.1质量保证 (25)7.2售后服务 (25)第三节由乙方完成的技术文件 (26)1技术数据一览表 (26)2技术规格偏离 (26)3投标文件附图 (26)4乙方需要说明的其他技术问题 (26)第一章总则1.1 本预制舱需适应各种户外恶劣环境，需满足电气设备的散热、防尘、防腐、防水等要求，确保电站安全稳定运行，使用寿命按30年设计，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 甲方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，乙方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 乙方如对本技术规范书有异议，应以书面形式明确提出，在征得同意后，可对有关条文进行修改。
如乙方没有以书面形式对本技术规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经招投标双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
专业合同封面COUNTRACT COVER20XXP ERSONAL甲方：XXX乙方：XXX2024年预制舱安装协议本合同目录一览第一条：定义与术语解释1.1 预制舱1.2 安装1.3 甲方1.4 乙方1.5 合同第二条：合同范围与内容2.1 预制舱的供应与安装2.2 安装地点与时间2.3 乙方的工作职责第三条：预制舱的质量标准3.1 预制舱的设计要求3.2 预制舱的材质要求3.3 预制舱的验收标准第四条：安装要求与流程4.1 安装前的准备工作4.2 安装过程中的安全规范4.3 安装后的检验与调试第五条：合同价格与支付方式5.1 合同总价5.2 支付条款5.3 发票开具第六条：工期与进度6.1 工程开工日期6.2 工程竣工日期6.3 工期延误的处理第七条：乙方的人员与培训7.1 乙方人员的资质要求7.2 乙方人员的职责分工7.3 培训内容与时间第八条：甲方提供的条件与支持8.1 施工场地的提供8.2 施工所需的基础设施8.3 甲方代表的协调工作第九条：合同的变更与解除9.1 合同变更的条件9.2 合同解除的条件第十条：违约责任与赔偿10.1 违约行为的界定10.2 违约责任的具体规定10.3 赔偿金额的计算方法第十一条：争议解决方式11.1 争议解决的方式11.2 仲裁地点与机构第十二条：合同的生效、终止与解除12.1 合同的生效条件12.2 合同的终止条件12.3 合同解除的条件第十三条：保密条款13.1 保密信息的界定13.2 保密责任的履行第十四条：其他条款14.1 不可抗力14.2 法律适用14.3 合同的翻译版本第一部分：合同如下：第一条：定义与术语解释1.1 预制舱：指由乙方根据本合同约定设计、制造并安装的，用于甲方项目现场的预制化设备舱。
1.2 安装：指乙方按照本合同约定，将预制舱运输至甲方项目现场，并完成预制舱的固定、接线、调试等工作。
1.3 甲方：指本合同一方，即预制舱的购买方和安装服务的接受方。
预制舱技术协议要点精选资料山西岚县MW光伏发电项目预装式变电站预制舱设备技术协议编制：审核：批准：二○一六年十一月目录第一章总则第二章工程概况设备运行环境条件及布置：第三章供货范围第四章技术规范技术要求检验和性能试验概述检验和性能验收试验技术服务概述现场技术服务要求人员培训设计联络装卸与运输文件资料和图纸一般要求乙方提供的技术文件及图纸质量保证及售后服务质量保证售后服务第三节由乙方完成的技术文件技术数据一览表技术规格偏离投标文件附图乙方需要说明的其他技术问题第一章总则本预制舱需适应各种户外恶劣环境需满足电气设备的散热、防尘、防腐、防水等要求确保电站安全稳定运行使用寿命按年设计它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
甲方在本规范书中提出了最低限度的技术要求并未规定所有的技术要求和适用的标准乙方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准必须满足其要求。
乙方如对本技术规范书有异议应以书面形式明确提出在征得同意后可对有关条文进行修改。
如乙方没有以书面形式对本技术规范书的条文提出异议则意味着乙方提供的设备完全符合本规范书的要求。
如有异议不管是多么微小都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时按较高标准执行。
本技术规范书经招投标双方签字确认后作为订货合同的技术附件与合同正文具有同等的法律效力。
在签定合同之后甲方保留对本规范书提出补充要求和修改的权利乙方应予以配合。
如提出修改具体项目和条件由双方协商确定。
在签定合同时按本规范要求乙方提出合同设备设计制造、检验试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方甲方确认。
第二章工程概况工程概况：）项目名称：山西岚县MW光伏发电项目）项目建设地点：山西岚县）交通、运输：公路)工程概况：山西岚县MW光伏发电项目位于山西省岚县普明镇南泉庄村境内海拔约~米。
XXX集装箱技术协议甲方：乙方：河北XXX集装箱有限公司2023年月日目录1.总则 (1)2.供货范围 (1)3.技术要求 (2)4.设备制造、检验、安装、验收 (4)5. 供货进度及交货地点 (5)6.包装及运输 (5)7.质量保证及期限 (5)8.附件 (5)1.总则（1）本技术规范书适用于本次所采购的集装箱设备。
（2）此次采购各型规格集装箱总计16台，设计使用寿命：≥10年。
（3）本技术规格书所提出的是集装箱加工制造的最低限度技术要求，并未对所有技术细节做出规定，也未具体引述有关标准和规范性条文，乙方应保证提供满足本技术规格书和现行工业标准的优质产品。
对国家或本行业有关规范、质量等强制性标准，必须满足其要求。
（4）根据采购订货图及本技术协议书材料明细表中所有用于集装箱生产的构件及附属设备，均由乙方采购并在厂内按要求完成组装后随集装箱整体供货。
2.供货范围本工程所需集装箱的供货范围，至少应包括以下几部分：（1）40尺高柜集装箱16台，详见订货图；（2）箱体涂装包含附着于箱体外墙面的外部广告、商标等图案喷绘；（3）设备出厂检验合格报告《产品验收单》、《产品合格证》、喷砂及喷漆过程现场照片和视频并提供检验报告、钢材、油漆及焊丝材质证明、船级社认证证书、集装箱箱证与箱号及外购件的质保书和使用维护说明书。
2.1 主要货物一览表UF集装箱：RO集装箱：2.2 备品备件本批次集装箱交货时随设备发运一桶5L相同颜色面漆，作为后期修补防护用。
3.技术要求3.1 材料要求箱体主体结构为钢框架结构，首选屈服强度不低于235MPa冷轧、热轧钢板及型材。
主要用料见下表3.2 焊接要求1）箱体钢构部分焊接采用CO2气体保护焊接，焊接采用天津市金桥焊材集团有限公司生产的JQ•MG50-6气体保护焊丝。
焊缝应无咬边、凸显、堆焊，不应有漏焊、虚焊、夹渣、裂纹、气孔以及飞溅等缺陷，其余焊接标准根据JB/T5000.3-2007执行；2）所有焊缝高度≥连接件最小壁厚；可视面的焊缝表面应平整、均匀、饱满，成形美观、连接处应圆滑过度，无熔渣、飞溅物等，表面焊瘤、焊渣应修平，焊接质量符合GB/T 12467-1998中第4条的相关规定。
信合预制舱技术规范书信合预制舱技术规范书Revised on November 25, 2020设备预制舱技术协议书目次1范围本协议规定了35kV预制式设备舱主要设计原则，明确了预制式设备舱建设标准。
本预制舱适用于三门太和锻造厂35KV项目引用标准ISO 18186-2011 集装箱-RFID货运标签系统GB 6420-1986 货运挂车系列型谱GB 4208-1993 GB 1413-2008 JTJ01-1995 GB 50009-2012 GB 50011-2010 GB 50016-2006 GB50034-2013 GB 17945 外壳防护等级（IP代码）集装箱分类、尺寸和额定重量公路工程技术标准建筑结构荷载规范建筑抗震设计规范建筑设计防火规范建筑照明设计标准消防应急照明和疏散指示系统规范GB 50046-2008 GB 50191-2012 GB 50017-2003 GB 50007-2011 GB50205-2001 CECS102-2002 GB 8923-1988工业建筑防腐蚀设计规范构筑物抗震设计规范钢结构设计规范建筑地基基础设计规范钢结构工程施工质量验收规范门式刚架轻钢结构技术规程涂装前钢材表面锈蚀等级和除锈等级GB/T 4797-2008电工电子产品自然环境条件GB/T 4798-2008电工电子产品应用环境条件GB/T 11804-2005电工电子产品环境条件术语GB/T 17626-2008 电磁兼容试验和测量技术GB/T 18663-2008 电子设备机械结构公制系列和英制系列的试验GB/T 19183-2003 电子设备机械结构户外机壳GB 8702-1998 电磁辐射防护规定GB 50217-2007 电力工程电缆设计规范DL/T 5136-2012 火力发电厂、变电所二次接线设计技术规程DL/T 5457-2012 变电站建筑结构设计技术规程DL/T 965-2005 变电站运行导则DL/T 1146-2009 DL/T 860实施技术规范DL 860-2008 变电站通信网络和系统DL/T 890-2009 能量管理系统应用程序接口电监安[2006]34号文电力二次系统安全防护总体方案Q/GDW 273-2009 继电保护故障信息处理系统技术规范Q/GDW 396-2009 IEC 61850工程继电保护应用模型Q/GDW 561-2010 输变电设备状态监测系统技术导则Q/GDW 624-2011电力系统图形描述规范标准配送式智能变电站建设技术导则（征求意见稿）Q/GDW 11157-2014 GB/T 19001-2015 预制舱式二次组合设备技术规范质量管理体系要求（征求意见稿）2使用环境条件注：具体环境条件请与业主沟通。
最新预制舱技术协议书范文甲方（技术提供方）：____________________乙方（技术接受方）：____________________鉴于甲方拥有先进的预制舱技术，乙方希望引进该技术以提升其生产能力，双方本着平等互利的原则，就预制舱技术的引进和使用达成如下协议：第一条定义1.1 预制舱技术：指甲方拥有的，用于制造预制舱的专利技术、专有技术、工艺流程、操作手册等全部技术资料。
1.2 技术资料：指甲方为实施预制舱技术所必需提供的全部技术文件、图纸、数据、操作手册等。
1.3 技术服务：指甲方为确保乙方正确、有效地使用预制舱技术而提供的指导、咨询、培训等服务。
第二条技术引进2.1 甲方同意将其拥有的预制舱技术以非独占许可的方式授权给乙方使用。
2.2 乙方同意按照本协议的约定支付技术引进费用，并遵守甲方的技术使用规定。
第三条技术资料的提供3.1 甲方应在本协议签署后____天内，向乙方提供完整的技术资料。
3.2 乙方应在收到技术资料后____天内完成验收，并书面通知甲方。
第四条技术服务4.1 甲方应根据乙方的要求，提供必要的技术服务，包括但不限于技术指导、操作培训等。
4.2 技术服务的具体内容、时间、地点等由双方另行协商确定。
第五条技术保密5.1 乙方应对甲方提供的技术资料和技术服务内容保密，未经甲方书面同意，不得向第三方披露。
5.2 保密期限自本协议签署之日起至技术资料公开或被第三方合法获取之日止。
第六条技术改进6.1 双方均有权对预制舱技术进行改进，改进成果归改进方所有。
6.2 改进成果如需商业化应用，双方应另行协商确定合作方式和利益分配。
第七条费用及支付7.1 乙方应向甲方支付技术引进费用共计人民币____元，支付方式为____。
7.2 技术服务费用根据实际服务内容另行协商确定。
第八条违约责任8.1 如甲方未能按期提供技术资料或技术服务，应向乙方支付违约金，违约金为迟延履行部分费用的____%。
豫粮集团长葛新能源发展有限公司光伏扶贫项目电气设备二次舱技术规范书2017年5月一、总则1. 总的要求1.1. 一般规定1.1.1卖方必须具有由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方(包括分包商)应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有5台（套）5年以上的商业运行经验。
1.1.2卖方提供的设备应满足本技术条件书的要求。
1.1.3本技术条件书正文提出了对二次舱本体的技术参数、性能、结构等方面的技术要求。
有关二次舱的包装、标志、运输和保管的要求应符合有关规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准、项目所在地电网公司并网验收要求和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
若有与本技术规范要求不一致的地方，不管是多么微小都必须逐项在第九章“投标人技术差异表”中列出。
1.1.6投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.1.7合同签订后按本招标文件要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。
1.1.8 本技术条件书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.9 本技术条件书经招投标双方确认后，作为合同的不可分割的一部分。
1.1.10 本技术条件书中涉及有关商务方面的内容，如与“商务条款”有矛盾时，以“商务条款”为准。
1.1.11 本技术条件书未尽事宜，由招投标双方在合同技术谈判时双方协商确定。
山西岚县20MW光伏发电项目预装式变电站预制舱设备技术协议编制：审核：批准：二○一六年十一月目录第一章总则 (3)第二章工程概况 (3)2.2设备运行环境条件及布置： (3)第三章供货范围 (5)第四章技术规范 (10)2技术要求 (11)3检验和性能试验 (17)3.1概述 (17)3.2检验和性能验收试验 (17)4技术服务 (19)4.1概述 (19)4.2现场技术服务要求 (19)4.3人员培训 (20)4.4设计联络 (21)5装卸与运输 (21)6文件资料和图纸 (22)6.1一般要求 (22)6.2乙方提供的技术文件及图纸 (22)7质量保证及售后服务 (25)7.1质量保证 (25)7.2售后服务 (25)第三节由乙方完成的技术文件 (26)1技术数据一览表 (26)2技术规格偏离 (26)3投标文件附图 (26)4乙方需要说明的其他技术问题 (26)第一章总则1.1 本预制舱需适应各种户外恶劣环境，需满足电气设备的散热、防尘、防腐、防水等要求，确保电站安全稳定运行，使用寿命按30年设计，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 甲方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，乙方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 乙方如对本技术规范书有异议，应以书面形式明确提出，在征得同意后，可对有关条文进行修改。
如乙方没有以书面形式对本技术规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经招投标双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 在签定合同之后，甲方保留对本规范书提出补充要求和修改的权利，乙方应予以配合。
如提出修改，具体项目和条件由双方协商确定。
1.7 在签定合同时，按本规范要求，乙方提出合同设备设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方，甲方确认。
第二章工程概况2.1 工程概况：1）项目名称：山西岚县20MW光伏发电项目2）项目建设地点：山西岚县3）交通、运输：公路4)工程概况：山西岚县20MW光伏发电项目位于山西省岚县普明镇南泉庄村境内，海拔约1500~1700米。
工程规划装机容量为20MWp，本期建设容量为20MWp，采用预制舱式舱体。
2.2设备运行环境条件及布置：第三章供货范围1 一般要求1.1乙方保证提供的预制舱及附属设备为全新的、先进的、成熟的、完整的和安全可靠的，且舱体的技术经济性能符合有关要求；布局参考图中控室舱体以上布置图仅供参考，乙方需提供详细的布置图纸，如有更优化的布置方案，需提供技术说明以及相关图纸。
1.2乙方需响应填写所供货预制舱的材料及附件的相关要求；表1：预制仓供货一栏表序号名称型号数量备注1 自动化预制舱箱体舱体材料见表2、表3 1台2 电源插座按需包含3 火灾及烟感报警系统（工作电源AC220V，继电器输出报警）1套包含（具体数量以图纸为准）需满足消防验收4 专用灭火器3KG干粉灭火器2只依据图纸要求（手提式带底座）5 照明系统照明灯及控制开关1套包含(具体数量以图纸为准)6 应急照明设备防爆LED灯1套需带消防强制认证标识7 空调系统_台功率为2P(具体数量以图纸为准)8 电缆及附件箱内照明及散热系统电线电缆等1套包含9 舱体外表面标识甲方公司标识丝印及警示标识1套包含（位置见图纸）10 接地系统1套11 配电箱1台说明：1.乙方预留安装位置满足舱内设备布置图要求，乙方需提供详细图供甲方确认。
2.舱内乙方提供的照明系统及散热系统、火灾报警系统、视频监控系统以及SF6气体报警系统均在出厂前完成内部的安装走线，散热系统及接地电缆的截面积不能小于2.5mm2，技术性能、标识、安全性、布线方式等必须符合国标中最严格条款的要求。
3.该成套设备配置不仅限于此，需满足电力、消防等相关验收要求，如不满足乙方需免费改造直至通过验收要求。
4、舱内各设备和开关柜由甲方提供，乙方负责厂内组装，检测合格后运输至安装位置。
表3：预制舱详细材料要求表4：专用工具(由乙方确定)表5：备品备件(不限于此，由乙方确定)表6：外购材料清单(由乙方填写)2 服务范围乙方根据甲方所提供的预制舱技术参数和技术要求，包含但不限于：提供预制舱的设计方案、技术图纸、设备制造及运输、安装指导、售后服务、技术服务等。
3 交货要求（详见合同要求）交货地点：。
交货时间：_____________(具体要求根据合同要求，满足工程需要）。
第四章技术规范1 执行标准及认证1.1执行标准和规则但不限于：《6～35kV箱式变电站订货技术条件》《高压/低压预装箱式变电站选用导则》《高压输电设备的绝缘配合,高电压试验技术》《3～35kV交流金属封闭开关设备》《户内交流高压开关柜订货技术条件》《高压开关设备常温下的机械试验》《导体和电器选择设计技术规定》《高压绝缘子瓷件技术条件》《高压配电装置设计技术规定》《交流高压熔断器》《高压套管技术条件》《高电压试验技术》《交流高压电器在长期工作时的发热》《电工术语高压试验技术和绝缘配合》《电工术语高压开关设备》《低压成套开关设备基本试验方法》《高压开关设备和控制设备的共用技术要求》《低压开关设备和控制设备总则》《交流高压负荷开关---熔断器组合电器》《电能计量柜》《交流电气装置的接地》《3～63kV交流高压负荷开关》《高压开关设备通用技术条件》《电力变压器第1部分总则》《电力变压器第2部分温升》《电力变压器第3部分绝缘水平和绝缘试验》《电力变压器第5部分承受短路能力》《三相油浸式电力变压器技术参数和要求》《变压器和电抗器的声级测量》《交流高压负荷开关熔断器组合电器》《低压成套开关设备和控制设备》《低压熔断器》《电流互感器》《静态继电保护及安全自动装置通用技术条件》《电工成套装置中的导线颜色》《外壳防护等级分类》《交流高压电器动热稳定试验方法》《电工产品不同海拔的气候环境条件》《包装贮运标志》《变压器、高压电器和套管的接线端子》《高压/低压预装式变电站》《电气装置安装工程电气设备交接试验标准》2 技术要求1舱体结构总体要求1）户外运行，要求抗冲击能力强，防盗、防破坏能力强；2）外形美观、大方、协调；3）密封舱体，防尘、防潮、防凝露；4）体积小巧，结构紧凑；2整体结构要求1）预制舱舱体骨架为焊装一体式结构，应有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损伤。
2）预制舱防护等级达到IP54，舱体内部采用钢板及阻燃绝缘隔板严格分成各个隔室,各个隔室之间的防护等级为IP2X。
3）舱体的底架部件由型钢焊接而成，框架、门板及顶盖均采用优质冷轧钢板经喷砂、热喷锌防腐处理工艺。
内部填充物采用建设部许可聚氨酯防火保温材料，确保整个预制舱的保温和防火性能。
4）舱体所有锁盒采用户外铝合金锁盒并配置工程塑料电力专用锁。
5）为确保舱体的高低压、自动化、变压器等设备的可靠运行，并实现、防尘、防潮、防凝露，预制舱舱体均需要密封。
采用硅橡胶或三元乙丙材料制作的密封条，是长寿命（保证10年以上的使用寿命）、高弹性产品，高压和低压的进出线电缆孔采用方便于密封的敲落孔，为确保现场电缆连接后的有效密封。
6）预制舱外壳形状应不易积尘、积水，舱体顶盖应有明显散水坡度，不应小于5°，顶盖边沿应设有滴水沿，防止雨水回流进入舱体。
舱体制作尽可能少用外露紧固件，以免螺钉穿通外壳使水导入壳内；对穿通外壳的孔，均应采取相应的密封措施，若实在无法避免使用外露紧固件，则必须选用不锈钢紧固件，防止紧固件生锈。
7）外壳的门板和框架若采用铰链联结，应将铰链设计在外壳的内侧，制成暗铰链。
门板安装铰链和门轴等活动部件必须采用不锈钢材料制作，保证在舱体的使用年限内，活动处不生锈。
8）舱体具备良好的隔热性能，保证产品在一般周围空气温度下运行时所有电器设备的温度不高于其允许的最高温度，不低于其允许的最低温度。
9）舱体外观色彩大方、协调、无光污染，内部色彩要与舱体内部安装的电器设备颜色相协调。
10）所有门应向外开，开启角度大于90°，并设置定位装置。
门装有把手和暗锁，门的设计尺寸与所装设备的尺寸相配合。
检修走廊的门应采用内外可方便开启的安全门锁，并具备防止内部有人时，门锁锁死的功能，通道门设门控自动开闭＋手动开闭的照明设施。
11）在预制舱的每台舱体内部各安装自动烟感系统，烟感传感器安装在舱体的顶部，烟感信号同变电站自动化系统相连，并通过保护装置将舱体内的烟感信号传入主站，可及早发现火情，防止事故的扩大。
3关键技术要求1）舱体应采用喷砂、热喷锌、喷锌加涂料、喷户外高档聚氨酯面漆防腐处理，不锈钢板采用喷砂、喷户外高档聚氨酯面漆防腐处理。
金属材料经防腐处理后表面覆盖层应有牢固的附着力，并均匀一致。
2）舱体底架槽钢必须经过喷砂、喷锌处理后，采用沥青漆重度防腐处理，保证底架30年不锈蚀。
3）喷锌表面质量要求：锌层厚度不小于为55～65μm。
涂层表面必须是均匀的，不允许起皮﹑鼓泡﹑大熔滴﹑裂纹﹑掉块及其它影响涂层使用的缺陷；4）舱体的面漆采用抗紫外线、抗老化、长寿命的聚胺脂类高档面漆，喷涂厚度不小于30～40μm，保证20年内不退色、不氧化、不粉化。
5）预制舱舱体采用三层金属结构，采用双层优质钢板（内部填充物采用建设部许可聚氨酯防火保温材料，确保整个预制舱的保温和防火性能）+环保金属装修层，保证达到“24墙”保温功效；6）舱体门板采用“断桥隔热”技术，内门板相对于外门板处于悬浮状态（点接触），最小间隙不小于3mm, 内门板和外门板之间填充阻燃发泡材料(聚氨酯)，密度37kg/m³,内门板和外门板的热传导率减少至2%；7）舱体内设置自动温控系统，并加装工业型加热装置，具备长时间加热功能，不得采用民用电暖气或暖风机，以保证舱体内的运行环境的稳定性。
8）空调：为保证设备可靠运行环境，舱体内装设空调系统；9）舱体内设驱潮装置，保证内部元件不发生凝露。
10）舱体密封均需采用硅橡胶或三元乙丙材料制作的密封条，是长寿命（保证10年以上的使用寿命）、高弹性产品，高压和低压的进出线电缆孔采用方便于密封的敲落孔，并在舱体内随机配置敲落孔用密封胶圈。
11）紧急逃生通道设置醒目的安全出口指示，相关通道指示设备均需考虑应急电源，以保证其可靠指示。
