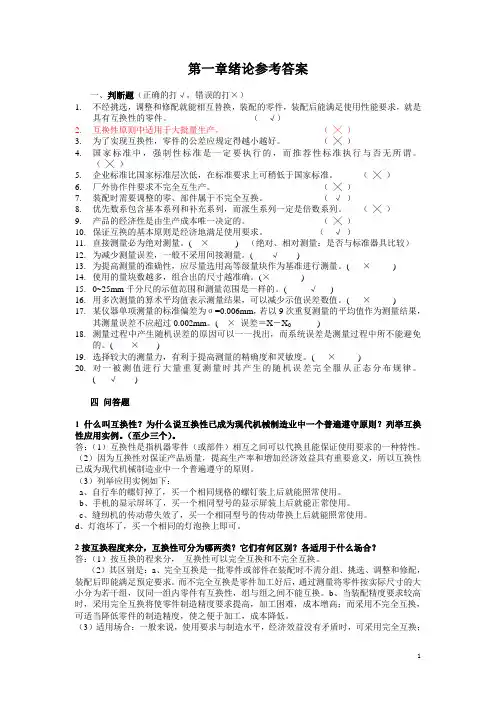

第一章绪论参考答案一、判断题(正确的打√,错误的打×)1.不经挑选,调整和修配就能相互替换,装配的零件,装配后能满足使用性能要求,就是具有互换性的零件。
(√)2.互换性原则中适用于大批量生产。
(╳)3.为了实现互换性,零件的公差应规定得越小越好。
(╳)4.国家标准中,强制性标准是一定要执行的,而推荐性标准执行与否无所谓。
(╳)5.企业标准比国家标准层次低,在标准要求上可稍低于国家标准。
(╳)6.厂外协作件要求不完全互生产。
(╳)7.装配时需要调整的零、部件属于不完全互换。
(√)8.优先数系包含基本系列和补充系列,而派生系列一定是倍数系列。
(╳)9.产品的经济性是由生产成本唯一决定的。
(╳)10.保证互换的基本原则是经济地满足使用要求。
(√)11.直接测量必为绝对测量。
( ×) (绝对、相对测量:是否与标准器具比较)12.为减少测量误差,一般不采用间接测量。
( √)13.为提高测量的准确性,应尽量选用高等级量块作为基准进行测量。
( ×)14.使用的量块数越多,组合出的尺寸越准确。
(×)15.0~25mm千分尺的示值范围和测量范围是一样的。
( √)16.用多次测量的算术平均值表示测量结果,可以减少示值误差数值。
( ×)17.某仪器单项测量的标准偏差为σ=0.006mm,若以9次重复测量的平均值作为测量结果,其测量误差不应超过0.002mm。
( ×误差=X-X0)18.测量过程中产生随机误差的原因可以一一找出,而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力,有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √)四问答题1什么叫互换性?为什么说互换性已成为现代机械制造业中一个普遍遵守原则?列举互换性应用实例。
(至少三个)。
答:(1)互换性是指机器零件(或部件)相互之间可以代换且能保证使用要求的一种特性。
机械精度设计与检测基础课后习题答案一.1、按优先数的基本系列确定优先数: (1) 第一个数为10,按R5系列确定后五项优先数。
解:后五项优先数是16,25,40,63,100。
(2) 第一个数为100,按R10/3系列确定后三项优先数。
解:后三项优先数是200,400,800。
2、试写出R10优先数系从1~100的全部优先数(常用值)。
解:R10优先数系从1~100的全部优先数是1,1.25,1.6,2,2.5,3.15,4,5,6.3,8,10,12.5,16,20,25,31.5,40,50,63,80,100。
3、普通螺纹公差自3级精度开始其公差等级系数为:0.50,0.63,0.80,1.00,1.25,1.60,2.00。
试判断它们属于优先数系中的哪一种?其公比是多少?解:它们属于R10 (0.50,2.00),公比是1.25。
三.1、孔的基本尺寸D=50mm ,最大极限尺寸D max =50.087mm ,最小极限尺寸D min =50.025mm ,求孔的上偏差ES ,下偏差EI 及公差T D ,并画出公差带图。
解:根据公式可得孔的上偏差 ES=D max -D = 50.087-50 = +0.087 mm 孔的下偏差 EI=D min -D = 50.025-50 = +0.025 mm 孔的公差 T D =︱D max - D min ︱=0.062 mm2、设某配合的孔径为027.0015+φ,轴径为016.0034.015--φ,试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差,并画出尺寸公差带图与配合公差带图。
解:(1)极限尺寸:孔:D max =φ15.027 D min =φ15轴: d max =φ14.984 d min =φ14.966+ 0 -+0.087+0.02550(2)极限偏差:孔:ES=+0.027 EI=0轴:es= -0.016 ei= -0.034 (3)尺寸公差:孔:T D =|ES-EI|= |(+0.027)-0|=0.027 轴:T d = |es-ei|=|(-0.016)-(-0.034)|=0.018(4)极限间隙:X max = ES -ei=(+0.027)-(-0.034)=+0.061 X min = EI -es=0-(-0.016)=+0.016 平均间隙()0385.021min max +=+=X X X av(5)配合公差:T f = T D + T d =0.027+0.018=0.045 (6)尺寸公差带和配合公差带图,如图所示。
第一章绪论参考答案一、判断题(正确的打√,错误的打×)1.不经挑选,调整和修配就能相互替换,装配的零件,装配后能满足使用性能要求,就是具有互换性的零件。
(√)2.互换性原则中适用于大批量生产。
(╳)3.为了实现互换性,零件的公差应规定得越小越好。
(╳)4.国家标准中,强制性标准是一定要执行的,而推荐性标准执行与否无所谓。
(╳)5.企业标准比国家标准层次低,在标准要求上可稍低于国家标准。
(╳)6.厂外协作件要求不完全互生产。
(╳)7.装配时需要调整的零、部件属于不完全互换。
(√)8.优先数系包含基本系列和补充系列,而派生系列一定是倍数系列。
(╳)9.产品的经济性是由生产成本唯一决定的。
(╳)10.保证互换的基本原则是经济地满足使用要求。
(√)11.直接测量必为绝对测量。
( ×) (绝对、相对测量:是否与标准器具比较)12.为减少测量误差,一般不采用间接测量。
( √)13.为提高测量的准确性,应尽量选用高等级量块作为基准进行测量。
( ×)14.使用的量块数越多,组合出的尺寸越准确。
(×)15.0~25mm千分尺的示值范围和测量范围是一样的。
( √)16.用多次测量的算术平均值表示测量结果,可以减少示值误差数值。
( ×)17.某仪器单项测量的标准偏差为σ=0.006mm,若以9次重复测量的平均值作为测量结果,其测量误差不应超过0.002mm。
( ×误差=X-X0)18.测量过程中产生随机误差的原因可以一一找出,而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力,有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √)四问答题1什么叫互换性?为什么说互换性已成为现代机械制造业中一个普遍遵守原则?列举互换性应用实例。
(至少三个)。
答:(1)互换性是指机器零件(或部件)相互之间可以代换且能保证使用要求的一种特性。
第一章绪论参考答案一、判断题(正确的打√,错误的打×)1.不经挑选,调整和修配就能相互替换,装配的零件,装配后能满足使用性能要求,就是具有互换性的零件。
(√)2.互换性原则中适用于大批量生产。
(╳)3.为了实现互换性,零件的公差应规定得越小越好。
(╳)4.国家标准中,强制性标准是一定要执行的,而推荐性标准执行与否无所谓。
(╳)5.企业标准比国家标准层次低,在标准要求上可稍低于国家标准。
(╳)6.厂外协作件要求不完全互生产。
(╳)7.装配时需要调整的零、部件属于不完全互换。
(√)8.优先数系包含基本系列和补充系列,而派生系列一定是倍数系列。
(╳)9.产品的经济性是由生产成本唯一决定的。
(╳)10.保证互换的基本原则是经济地满足使用要求。
(√)11.直接测量必为绝对测量。
( ×) (绝对、相对测量:是否与标准器具比较)12.为减少测量误差,一般不采用间接测量。
( √)13.为提高测量的准确性,应尽量选用高等级量块作为基准进行测量。
( ×)14.使用的量块数越多,组合出的尺寸越准确。
(×)15.0~25mm千分尺的示值范围和测量范围是一样的。
( √)16.用多次测量的算术平均值表示测量结果,可以减少示值误差数值。
( ×)17.某仪器单项测量的标准偏差为σ=0.006mm,若以9次重复测量的平均值作为测量结果,其测量误差不应超过0.002mm。
( ×误差=X-X0)18.测量过程中产生随机误差的原因可以一一找出,而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力,有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √)四问答题1什么叫互换性?为什么说互换性已成为现代机械制造业中一个普遍遵守原则?列举互换性应用实例。
(至少三个)。
答:(1)互换性是指机器零件(或部件)相互之间可以代换且能保证使用要求的一种特性。

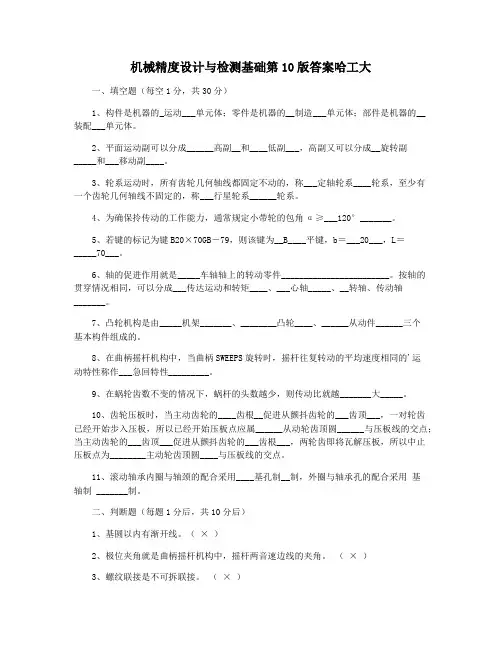

机械精度设计与检测基础第10版答案哈工大一、填空题(每空1分,共30分)1、构件是机器的_运动___单元体;零件是机器的__制造___单元体;部件是机器的__装配___单元体。
2、平面运动副可以分成______高副__和____低副___,高副又可以分成__旋转副_____和___移动副____。
3、轮系运动时,所有齿轮几何轴线都固定不动的,称___定轴轮系____轮系,至少有一个齿轮几何轴线不固定的,称___行星轮系______轮系。
4、为确保拎传动的工作能力,通常规定小带轮的包角α≥___120°_______。
5、若键的标记为键B20×70GB-79,则该键为__B____平键,b=___20___,L=_____70___。
6、轴的促进作用就是_____车轴轴上的转动零件________________________。
按轴的贯穿情况相同,可以分成___传达运动和转矩____、___心轴_____、__转轴、传动轴_______。
7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。
8、在曲柄摇杆机构中,当曲柄SWEEPS旋转时,摇杆往复转动的平均速度相同的'运动特性称作___急回特性_________。
9、在蜗轮齿数不变的情况下,蜗杆的头数越少,则传动比就越_______大_____。
10、齿轮压板时,当主动齿轮的____齿根__促进从颤抖齿轮的___齿顶___,一对轮齿已经开始步入压板,所以已经开始压板点应属______从动轮齿顶圆______与压板线的交点;当主动齿轮的___齿顶___促进从颤抖齿轮的___齿根___,两轮齿即将瓦解压板,所以中止压板点为________主动轮齿顶圆____与压板线的交点。
11、滚动轴承内圈与轴颈的配合采用____基孔制__制,外圈与轴承孔的配合采用基轴制 _______制。
