机械项目工程检验测试技术习题集课后题解答

第一章习题1.测试技术的静态特性是什么?其用哪些性能指标来描述?它们一般用哪些公式表示?①测试技术的静态特性是指被测量的值处于稳定状态时，测试技术的输入与输出之间的关系。

②衡量测试技术静态特性的主要指标有线性度、灵敏度、迟滞、重复性、分辨率、阈值、稳定性、漂移和静态误差。

③线性度、灵敏度、迟滞、重复性、分辨率、阈值、稳定性、漂移和静态误差。

2.测试技术的动态特性是什么?其分析方法有哪几种①测试技术的动态特性是指测试技术的输出对随时间变化的输入量的响应特性，它反映了输出值真实再现变化着的输入量的能力。

②阶跃响应、频率响应3.测试技术数学模型的一般描述方法有哪些?传感器数学模型可分为静态和动态数学模型。

其中传感器静态数学模型一般多用多项式来描述，而动态数学模型通常采用微分方程和传递函数等来描述。

4.测试技术系统有哪些典型环节?写出不同环节的微分方程。

输入，输出方程、传递函数、频率响应和单位阶跃5.为什么说零阶测试技术的动态特性是最理想的?因为零阶没有滞后6.简述系统误差和随机误差出现的原因及特点。

系统误差：系统误差是由固定不变的或按确定规律变化的因素所造成的。

系统误差的特征是：在同一条件下多次测量同一量值时，绝对值和符号保持不变；或当条件改变时，按一定规律变化。

系统误差在某些情况下对测量结果的影响还比较大，因此，研究系统误差产生的原因，发现、减小或消除系统误差，使测量结果更加趋于正确和可靠，是误差理论的重要课题之一，是数据处理中的一个重要的内容。

随机误差：随机误差是由于感官灵敏度和仪器精密程度的限制、周围环境的干扰及伴随着测量而来的不可预料的随机因素的影响而造成的。

它的特点是大小无定值，一切都是随机发生的，因而又把它称为偶然误差7.标准误差的意义是什么?标准误越小，抽样误差越小，样本对总体的代表性越好8.有效数字的运算原则和规则是什么?有效数字的确定方法是什么? 一般规定，数值中的可靠数字与所保留的1位(或2位)可疑数字统称为有效数字。

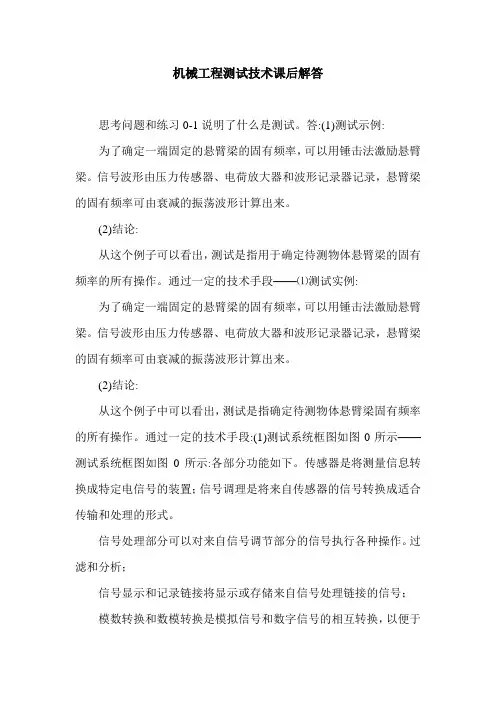

机械工程测试技术课后解答思考问题和练习0-1说明了什么是测试。

答:(1)测试示例:为了确定一端固定的悬臂梁的固有频率，可以用锤击法激励悬臂梁。

信号波形由压力传感器、电荷放大器和波形记录器记录，悬臂梁的固有频率可由衰减的振荡波形计算出来。

(2)结论:从这个例子可以看出，测试是指用于确定待测物体悬臂梁的固有频率的所有操作。

通过一定的技术手段——⑴测试实例: 为了确定一端固定的悬臂梁的固有频率，可以用锤击法激励悬臂梁。

信号波形由压力传感器、电荷放大器和波形记录器记录，悬臂梁的固有频率可由衰减的振荡波形计算出来。

(2)结论:从这个例子中可以看出，测试是指确定待测物体悬臂梁固有频率的所有操作。

通过一定的技术手段:(1)测试系统框图如图0所示——测试系统框图如图0所示:各部分功能如下。

传感器是将测量信息转换成特定电信号的装置；信号调理是将来自传感器的信号转换成适合传输和处理的形式。

信号处理部分可以对来自信号调节部分的信号执行各种操作。

过滤和分析；信号显示和记录链接将显示或存储来自信号处理链接的信号；模数转换和数模转换是模拟信号和数字信号的相互转换，以便于计算机处理。

0-信号调节是将来自传感器的信号转换成适合传输和处理的形式；信号处理部分可以对来自信号调节部分的信号执行各种操作。

过滤和分析；信号显示和记录链接将显示或存储来自信号处理链接的信号；模数转换和数模转换是模拟信号和数字信号的相互转换，以便于计算机处理。

0:这门课非常实用。

只有在学习过程中，紧密联系实际，加强实验，注重物理概念，才能真正掌握相关知识。

在教学过程中安排了与本课程相关的必要实验和练习。

只有学生积极参与实验并完成相应的练习，才能培养他们正确的实验能力，才能以一种微妙的方式获得一个相对完整的动态测试工作的概念。

只有通过这种方式，他们才能在一开始就有能力处理实际的测试工作。

思维问题和练习1-1的信号类型和特征是什么？(1)、根据信号随时间的变化规律分为确定性信号和确定性信号，确定性信号分为周期性信号(包括谐波信号和一般周期性信号)和非周期性信号(准周期性信号等非周期性信号)；非确定性信号包括平稳随机信号(包括遍历信号和非遍历信号)和非平稳随机信号。

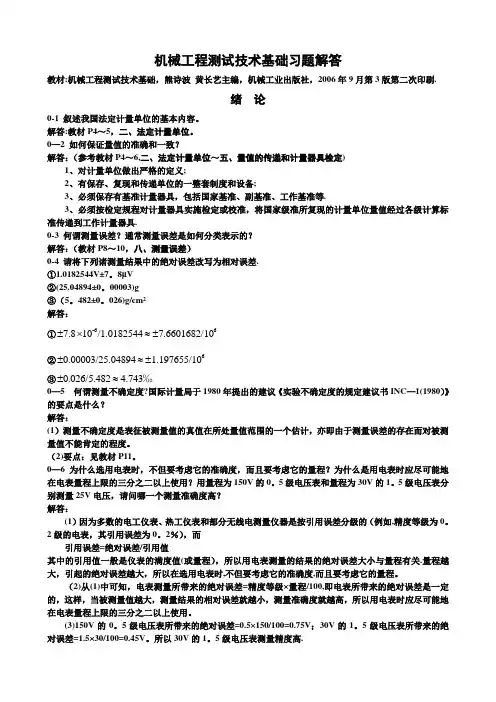

机械工程测试技术基础习题解答教材:机械工程测试技术基础，熊诗波 黄长艺主编，机械工业出版社，2006年9月第3版第二次印刷.绪 论0-1 叙述我国法定计量单位的基本内容。

解答:教材P4～5，二、法定计量单位。

0—2 如何保证量值的准确和一致？ 解答：（参考教材P4～6,二、法定计量单位～五、量值的传递和计量器具检定) 1、对计量单位做出严格的定义; 2、有保存、复现和传递单位的一整套制度和设备; 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等. 3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具.0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8～10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差. ①1.0182544V±7。

8μV ②(25.04894±0。

00003)g ③（5。

482±0。

026)g/cm 2 解答：①-667.810/1.01825447.6601682/10±⨯≈± ②60.00003/25.04894 1.197655/10±≈±③0.026/5.482 4.743±≈‰0—5 何谓测量不确定度?国际计量局于1980年提出的建议《实验不确定度的规定建议书INC —1(1980）》的要点是什么？ 解答：(1）测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。

（2)要点：见教材P11。

0—6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0。

5级电压表和量程为30V 的1。

5级电压表分别测量25V 电压，请问哪一个测量准确度高？ 解答： (1）因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如,精度等级为0。

思考题与习题0-1 举例说明什么是测试？答：⑴测试的例子：为了确定一端固定的悬臂梁的的固有频率，可以采用锤击法对梁尽享激振，在利用压力传感器、电荷放大器、波形记录器记录信号波形，由衰减的振荡波形便可以计算出悬臂梁的固有频率。

⑵结论：由本例可知，测试是指确定被测对象悬臂梁固有频率的全部操作，是通过一定的技术手段-激振。

拾振、记录、数据处理等，获取悬臂梁固有频率的信息过程。

0-2 以方框图的形式说明测试系统的组成，简述主要组成部分的作用。

答：⑴：测试系统的方框图如图0-1所示。

⑵：各部分的作用如下。

传感器是将被测信息转换成某种电信号的器件；信号调理是把来自传感器的信号转换成适合传输和处理的形式；信号处理环节可对来自信号调理环节的信号，进行各种运算。

滤波和分析；信号显示、记录环节将来至信号处理环节的信号显示或存储；模数转换和数模转换是进行模拟信号与数字信号的相互转换，以便于用计算机处理。

0-3 针对工程测试技术课程的特点，思考如何学习该门课程？答：本课程具有很强的实践性，只有在学习过程中密切联系实际，加强实验，注意物理概念，才能真正掌握有关知识。

在教学环节中安排与本课程相关的必要的实验及习题，学习中学生必须主动积极的参加实验及完成相应的习题才能受到应有的实验能力的训练，才能在潜移默化中获得关于动态测试工作的比较完整的概念，也只有这样，才能初步具有处理实际测试工作的能力。

思考题与习题1-1 信号的分哪几类以及特点是什么？ ⑴、 按信号随时间的变化规律分为确定性信号和分确定性信号，确定信号分为周期信号（包括谐波信号和一般周期信号）和非周期信号（准周期信号和以便非周期信号）；非确定性信号包括平稳随机信号（包括各态历经信号和非各态历经信号）和非平稳随机信号。

⑵、 按信号幅值随时间变化的连续性分类，信号包括连续信号和离散信号，其中连续信号包括模拟信号和一般模拟信号，离散信号包括一般离散信号和数字信号。

⑶、 按信号的能量特征分类，信号包括能量有限信号和功率有限信号。

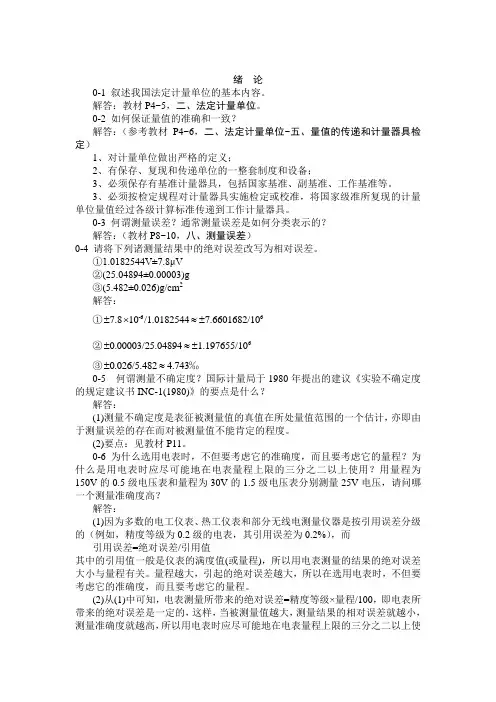

绪论0-1 叙述我国法定计量单位的基本内容。

解答：教材P4~5，二、法定计量单位。

0-2 如何保证量值的准确和一致？解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定）1、对计量单位做出严格的定义；2、有保存、复现和传递单位的一整套制度和设备；3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。

3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。

0-3 何谓测量误差？通常测量误差是如何分类表示的？解答：（教材P8~10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差。

①1.0182544V±7.8μV②(25.04894±0.00003)g③(5.482±0.026)g/cm2解答：①-66±⨯≈±7.810/1.01825447.6601682/10②6±≈±0.00003/25.04894 1.197655/10±≈‰③0.026/5.482 4.7430-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？解答：(1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。

(2)要点：见教材P11。

0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V的0.5级电压表和量程为30V的1.5级电压表分别测量25V电压，请问哪一个测量准确度高？解答：(1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。

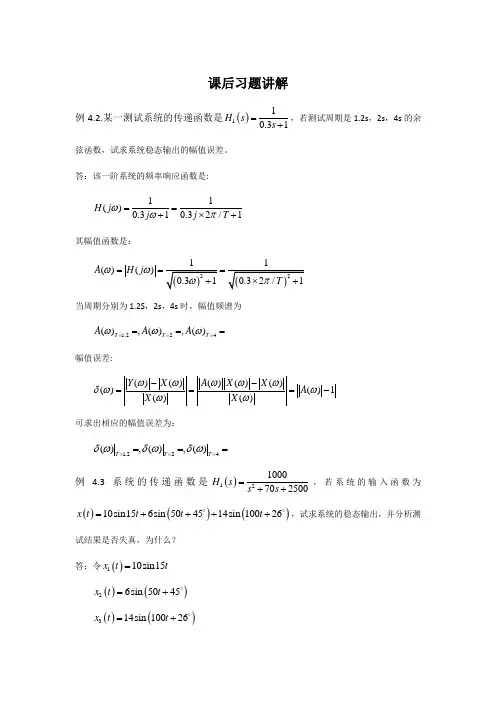

课后习题讲解例4.2.某一测试系统的传递函数是()110.31H s s =+，若测试周期是1.2s ，2s ，4s 的余弦函数，试求系统稳态输出的幅值误差。

答：该一阶系统的频率响应函数是:11()0.310.32/1H j j j T ωωπ==+⨯+其幅值函数是：()()A H j ωω===当周期分别为1.2S ，2s ，4s 时，幅值频谱为1.224(),(),()T T T A A A ωωω======幅值误差:()()()()()()()1()()Y X A X X A X X ωωωωωδωωωω--===-可求出相应的幅值误差为：1.224(),(),()T T T δωδωδω======例 4.3 系统的传递函数是()121000702500H s s s =++，若系统的输入函数为()()()10sin156sin 504514sin 10026x t t t t =++++，试求系统的稳态输出，并分析测试结果是否失真，为什么？ 答：令()110sin15x t t =()()26sin 5045x t t =+ ()()314sin 10026x t t =+根据线性系统的频率保持特性：()()A H j ωω==270()arctan 2500ωϕωω⎛⎫=-⎪-⎝⎭所以当输入是()110sin15x t t =时候，15ω=115()()A H j ωωω===11522707015()arctan arctan 2500250015ωωϕωω=⨯⎛⎫⎛⎫=-=-⎪ ⎪--⎝⎭⎝⎭()()()()11110sin 15y t A t ωϕω=⨯⨯-同理可以求得()2y t ，()3y t所以系统的稳态输出是：()()()()123y t y t y t y t =++例4.5若已知某信号是频率是150HZ 的正弦信号，且测试传感器的动态特性可认为是一阶系统，试问该传感器的时间常数τ为多少才能将传感器的幅值误差控制在3%以内？答：该一阶系统的频率响应函数是:11()12/1H j j j T ωτωτπ==+⨯+其幅值函数是：()()A H j ωω===幅值误差:()()()()()()()1()()Y X A X X A X X ωωωωωδωωωω--===-()()113%A δωω=-=-≤ 即可求得τ。

(精编)机械工程测量与试验技术课后习题答案绪论0-1叙述我国法定计量单位的基本内容。

解答：教材P4~5，二、法定计量单位。

0-2如何保证量值的准确和一致？解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定）1、对计量单位做出严格的定义；2、有保存、复现和传递单位的一整套制度和设备；3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。

3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。

0-3何谓测量误差？通常测量误差是如何分类表示的？解答：（教材P8~10，八、测量误差）0-4请将下列诸测量结果中的绝对误差改写为相对误差。

①1.0182544V±7.8μV②(25.04894±0.00003)g③(5.482±0.026)g/cm2解答：①②③0-5何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？解答：(1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。

(2)要点：见教材P11。

0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V的1.5级电压表分别测量25V电压，请问哪一个测量准确度高？解答：(1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。

量程越大，引起的绝对误差越大，所以在选用电表时，不但要考虑它的准确度，而且要考虑它的量程。

(2)从(1)中可知，电表测量所带来的绝对误差=精度等级×量程/100，即电表所带来的绝对误差是一定的，这样，当被测量值越大，测量结果的相对误差就越小，测量准确度就越高，所以用电表时应尽可能地在电表量程上限的三分之二以上使用。

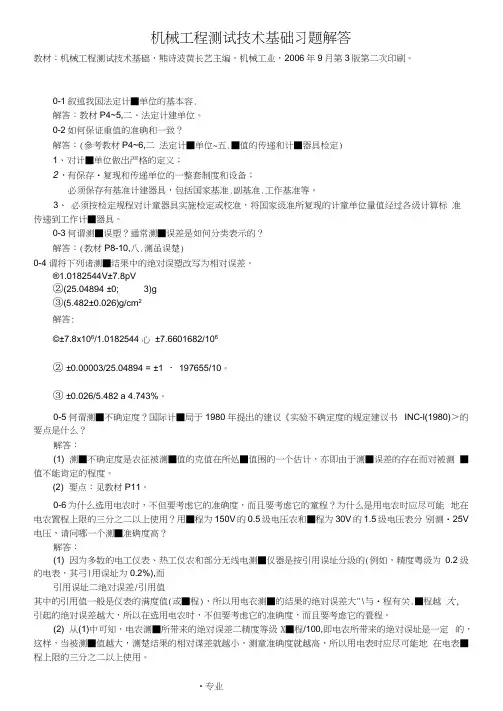

机械工程测试技术基础习题解答教材：机械工程测试技术基础，熊诗波黄长艺主编，机械工业，2006年9月第3版第二次印刷。

0-1叙述我国法定计■单位的基本容.解答：教材P4~5,二、法定计建单位。

0-2如何保证重值的准确和一致？解答：(參考教材P4~6,二法定计■单位~五.■值的传递和计■器具检定)1、对计■单位做出严格的定义；2、有保存・复现和传递单位的一整套制度和设备；必须保存有基准计建器具，包括国家基准.副基准.工作基准等。

3、必须按检定规程对计童器具实施检定或校准，将国家级准所复现的计童单位量值经过各级计算标准传递到工作计■器具。

0-3何谓测■误塑？通常测■误差是如何分类表示的？解答：(教材P8-10,八.测虽误楚)0-4谓将下列诸测■结果中的绝对误塑改写为相对误差。

®1.0182544V±7.8pV②(25.04894 ±0; 3)g③(5.482±0.026)g/cm2解答:©±7.8x106/1.0182544 心±7.6601682/106② ±0.00003/25.04894 = ±1 ・ 197655/10。

③ ±0.026/5.482 a 4.743%。

0-5何谓测■不确定度？国际计■局于1980年提出的建议《实验不确定度的规定建议书INC-l(1980)＞的要点是什么？解答：(1) 测■不确定度是农征被测■值的克值在所处■值围的一个估计，亦即由于测■误差的存在而对被测■值不能肯定的程度。

(2) 要点：见教材P11。

0-6为什么选用电农时，不但要考虑它的准确度，而且要考虑它的童程？为什么是用电农时应尽可能地在电农置程上限的三分之二以上使用？用■程为150V的0.5级电压农和■程为30V的1.5级电压表分别测・25V 电压，请问哪一个测■准确度高？解答：(1) 因为多数的电工仪表、热工仪农和部分无线电测■仪器是按引用误址分级的(例如，精度粵级为0.2级的电表，其弓|用误址为0.2%),而引用误址二绝对误差/引用值其中的引用值一般是仪表的满度值(或■程)，所以用电衣测■的结果的绝对误差大"\与・程有关.■程越大,引起的绝对误差越大，所以在选用电农时，不但要考虑它的准确度，而且要考虑它的畳程。

机械工程测试技术课后习题及答案第一章传感器及检测系统的基本概念1、检测系统由哪几部分组成？说明各部分的作用2、怎样选择仪表的量程大小？3、测量误差可以分为哪几类？引起各类误差的原因是什么？4、传感器按照被测物理量来分，可以分为哪几种？5、某电路中的电流为10A，用甲乙两块电流表同时测量，甲表读数为10.8A，乙表读数为9.5A，请计算两次测量的绝对误差和相对误差。

6、用1.0级量限100V的电压表甲，0.5级量限250V的电压表乙分别测量某电压，读数皆为80V，试比较两次测量结果的准确度。

7、有三台测温仪表，量程均为0～800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5%，选哪台仪表合理？解答：1、一个完整的工程检测系统包括：传感器、信号调理电路、信号处理电路和显示记录部分。

各部分作用：传感器——感受被测量，并将其转换为电信号；信号调理电路——将传感器输出信号进行放大和转换；信号处理电路——对电信号进行计算和分析；显示记录部分——显示记录测试结果。

2、应根据被测量的大小，兼顾仪表的准确度等级和量程，使其工作在不小于满度值2/3以上的区域。

3、测量误差可以分为：系统误差、随机误差和疏失误差三类。

引起的原因如下:系统误差——仪器误差、零位误差、理论误差、环境误差和观察者误差等随机误差——温度、磁场，零件摩擦、间隙，气压和湿度的变化，测量人员分辨本领的限制等疏失误差——操作、读数、记录和计算等方面的人为误差等4、传感器按被测物理量可以分为：位移传感器、速度传感器、加速度传感器、温度传感器、压力传感器等。

5、绝对误差：△I= I﹣I=10.8-10=+0.8A；△I= I﹣I=9.5-10=﹣0.5A相对误差：γ甲=△I甲/ I0=+0.8/10=8%；γ乙=△I乙/ I0=﹣0.5/10=﹣5%6、最大绝对误差：△V m甲=±K%·V m甲=±1.0%×100=±1.0V；△V m乙=±K%·V m乙=±0.5%×250=±1.25V最大相对误差：γm甲=△V m甲/ V=±1.0/80=±1.25%；γm乙=△V m乙/ V=±1.25/80=±1.56%故：甲表测量结果的准确度高于乙表。

第二章 信号描述及其分析【2-1】 描述周期信号的频率结构可采用什么数学工具? 如何进行描述? 周期信号是否可以进行傅里叶变换? 为什么?参考答案：一般采用傅里叶级数展开式。

根据具体情况可选择采用傅里叶级数三角函数展开式和傅里叶级数复指数函数展开式两种形式。

不考虑周期信号的奇偶性,周期信号通过傅里叶级数三角函数展开可表示为:001()sin()(1,2,3,)n n n x t a A n n ωϕ∞==++=∑2021()T T a x t dt T-=⎰n A =(2022()cos T n T a x t n tdt T ω-=⎰ 202()sin T n T b x t n tdt T ω-=⎰ )tan n n n b a ϕ=式中，T 为信号周期, 0ω为信号角频率, 02T ωπ=。

n A ω-图为信号的幅频图, n ϕω-图为信号的相频图。

周期信号通过傅里叶级数复指数函数展开式可表示为:0()(0,1,2,)jn t nn x t C e n ω∞=-∞==±±∑0221()T jn t n T C x t e dt Tω--=⎰n C 是一个复数,可表示为:n j n nR nI n C C jC C e ϕ=+=n C = arctan n nI nR C ϕ=n C ω-图为信号的幅频图, n ϕω-图称为信号的相频图。

▲ 不可直接进行傅里叶变换,因为周期信号不具备绝对可积条件。

但可间接进行傅里叶变换。

参见书中第25页“正弦和余弦信号的频谱”。

【2-2】 求指数函数()(0,0)at x t Ae a t -=>≥的频谱。

参考答案：由非周期信号的傅里叶变换，()()j t X x t e dt ωω∞--∞=⎰，得22()()j tA a j X x t edt A a j a ωωωωω∞--===++⎰由此得到，幅频谱为：()X ω=相频谱为： ()arctan()a ϕωω=-【2-3】 求周期三角波（图2-5a ）的傅里叶级数（复指数函数形式）参考答案：周期三角波为： (2)20()(2)02A A tT t x t A A T tt T +-≤<⎧=⎨-≤≤⎩则0221()T jn t n T C x t e dt T ω--=⎰积分得 02222204(1cos )(1cos )2n A T AC n n n T n ωπωπ=-=- 即 22()1,3,5,00,2,4,n A n n C n π⎧=±±±=⎨=±±⎩又因为周期三角波为偶函数，则0nb =，所以arctan 0n nI nR C C ϕ==所以，周期三角波傅里叶级数复指数形式展开式为：00(21)222()(0,1,2)(21)jn t j k tn n n A x t C e e k k ωωπ∞∞+=-∞=-∞===±±+∑∑【2-4】 求图2-15所示有限长余弦信号()x t 的频谱。

第三章 常用传感器与敏感元件3-1 在机械式传感器中，影响线性度的主要因素是什么？可举例说明。

解答：主要因素是弹性敏感元件的蠕变、弹性后效等。

3-2 试举出你所熟悉的五种机械式传感器，并说明它们的变换原理。

解答：气压表、弹簧秤、双金属片温度传感器、液体温度传感器、毛发湿度计等。

3-3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。

电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。

半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。

选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。

3-4 有一电阻应变片（见图3-84），其灵敏度S g ＝2，R ＝120Ω。

设工作时其应变为1000με，问∆R ＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？解：根据应变效应表达式∆R /R =S g ε得∆R =S g ε R =2⨯1000⨯10-6⨯120=0.24Ω 1）I 1=1.5/R =1.5/120=0.0125A=12.5mA2）I 2=1.5/(R +∆R )=1.5/(120+0.24)≈0.012475A=12.475mA 3）δ=(I 2-I 1)/I 1⨯100%=0.2%4）电流变化量太小，很难从电流表中读出。

如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA 的电流；如果采用毫安表，无法分辨0.025mA 的电流变化。

一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。

3-5 电感传感器（自感型）的灵敏度与哪些因素有关？要提高灵敏度可采取哪些措施？采取这些措施会带来什么样后果？解答：以气隙变化式为例进行分析。

1 求周期方波的傅立叶级数(复指数函数形式)，画出|c n |- 和A■ * •托_ 7b7DT■ ■ ■7|j-A(1)方波的时域描述为:=*『阳Q(—』曲-0叫加+ *色庖捡•严则出=-^—(1 - cos/i^r)(n 丰 Oli)n = ±2,± 4?±6?--—4 2Aj — “ = ±1* 土 3,二 5* …nnF2 - I 2」4* ± ® …n = 1} 3,5, ■ * ■ j; = - L — 3S - 5.■- ■(2)从而: 0冬1总-丿朮/2nx—虫輕忆..起氐0 < /z -< r < 01 .T2 (Tf2 ^x|=-f 0 |X 0S1IL^|6//=-J O--- 1A此+4 二一,"土Lf3岀,…Idl2AIf -2A一 “占札二矶堪旦二血g —二「尬 °/?>03 Wf5 oct------ £U13aq) 5 xn------- ifc.—5<^3~3— OQj f2A严訖求正弦信号n<02切汕"的绝对均值什X和均方根值「亠。

sin 2atdt=11-cos 2皿, l^o |Ly3.求符号函数和单位阶跃函数的频谱 解：（1）因为不满足绝对可积条件, 因此，可以把符合函数看作为双边指数衰减函数:r(/)=・ MT O其傅里叶变换为:r(f)= £—X -e^dt \ f f * -e^dt 乜叨声(a-J2^f)匸百 -1g-@ +丿2才)0___________ ] 匕_ jgf)十(口十丿切) _-严才~ a :+ (2#)3= a->02 x {x 0 sin a)tdt -——(1)= eoa ”(2)根据卷积定理，其傅里叶变换为：X®二扣(/+兀)+占(/-局]叽in 心巾£T= -{stac[2?r(/ + /j)r]4 sinc[2^(/-J ；)7]}5.设有一时间函数 f(t)及其频谱如图所示。

机械工程测试技术习题答案机械工程测试技术习题答案在机械工程领域，测试技术是非常重要的一环。

通过测试，我们可以了解机械设备的性能、可靠性以及各种参数的准确性。

在工程实践中，我们经常会遇到一些测试技术的习题。

下面，我将为大家提供一些机械工程测试技术习题的答案，希望对大家的学习和实践有所帮助。

1. 什么是测量误差？如何判断测量误差的大小？答：测量误差是指测量结果与被测量真值之间的差异。

判断测量误差的大小可以通过以下方法：- 通过重复测量来获取多个测量值，计算它们的平均值。

平均值越接近被测量真值，测量误差就越小。

- 计算测量值的标准差。

标准差越小，测量误差就越小。

2. 什么是测量精度？如何提高测量精度？答：测量精度是指测量结果与被测量真值之间的接近程度。

提高测量精度的方法有：- 使用更精确的测量仪器和设备。

- 采用更准确的测量方法和技术。

- 提高测量人员的技术水平和操作技巧。

- 对测量结果进行多次重复测量，并取平均值。

3. 什么是可靠性测试？如何进行可靠性测试？答：可靠性测试是评估机械设备在特定条件下的可靠性和性能的过程。

进行可靠性测试的方法包括：- 加速寿命测试：通过模拟实际使用条件下的高负荷运行，来评估设备的寿命和可靠性。

- 应力测试：通过施加各种应力（如温度、湿度、振动等）来评估设备在不同环境下的可靠性。

- 故障模式与影响分析（FMEA）：通过分析设备的故障模式和故障对系统的影响，来评估设备的可靠性。

4. 什么是校准？为什么需要进行校准？答：校准是指通过与已知标准进行比较，来检验和调整测量仪器的准确性和精度的过程。

进行校准的原因有：- 确保测量仪器的准确性和可靠性。

- 保证测量结果的可比性和可靠性。

- 遵守质量管理体系和标准要求。

5. 什么是信号处理？在机械工程中有哪些常见的信号处理方法？答：信号处理是指对采集到的信号进行处理和分析的过程。

在机械工程中，常见的信号处理方法包括：- 滤波：通过滤波器去除信号中的噪声和干扰。

机械工程测试技术习题及解答答案本文将提供机械工程测试技术习题及解答答案，共计。

1. 请列举机械测试中常见的非破坏性检测方法及其作用。

常见的机械测试中非破坏性检测方法包括：X射线检测：用于检测金属材料的内部缺陷，如裂纹、气孔等。

超声波检测：用于检测各种材料的缺陷，包括裂纹、夹杂、空洞等。

磁粉检测：主要用于金属材料的表面缺陷检测，如裂纹、缺陷等。

涡流检测：用于检测金属材料表面或近表面的缺陷。

作用：非破坏性检测可以在不损伤材料的前提下，检测物体内部的缺陷或表面的问题，为评估材料质量和安全性提供关键依据。

2. 简述材料拉伸试验中，应力-应变曲线的特点及含义。

应力-应变曲线是材料拉伸试验中的一种基础试验曲线，记录了材料在施加不同应变下的变形应力。

其特点如下：阶段1：弹性变形阶段。

该阶段材料的应力随着应变逐渐增加，材料很快的恢复到原始状态。

阶段2：屈服点之前的塑性变形阶段。

材料的应变继续增加，应力也随之增加，但是应力-应变比例不再是线性的。

当材料到达一定的应力值（屈服点）时，其应力不再随着应变增加而增加。

此时，材料在局部发生了塑性变形，也就是说，材料的形状已经发生了无法恢复的变化。

阶段3：应变硬化阶段。

当材料过了屈服点，其应力在应变增加的同时不断增加。

此时，材料已经发生了不可逆的变形。

阶段4：断裂阶段。

材料发生拉伸断裂，应力瞬间归零。

3. 请说明动平衡和静平衡的区别。

动平衡和静平衡均是机械测试中的平衡测试方法，其区别如下：静平衡：指在不动的状态下平衡物体，使物体重心和支撑点重合。

例如，在制作家具时需要对家具进行静平衡测试。

动平衡：指在运动状态下平衡物体，使物体在运动时不出现振动和失衡。

例如，在生产车辆零部件时需要对轮胎进行动平衡测试。

总的来说，静平衡是解决静态问题的方法，动平衡是解决动态问题的方法，两者的测试方法和目的不同。

4. 请简述机械测试中常见的可靠性检测机械测试中常见的可靠性检测包括：振动试验：测试设备或机器在振动作用下的耐用性和可靠性。

机械工程测试技术课后习题及答案熊诗波第四版引言《机械工程测试技术》是机械工程专业的一门基础课程，对于培养学生的实际操作能力和问题解决能力具有重要意义。

本文档整理了该课程的课后习题及答案，供学生参考和复习使用。

第一章传感器基础习题11.什么是传感器？2.传感器的工作原理有哪些？3.传感器分类及其应用领域。

4.请简要说明接触和非接触式传感器的区别。

习题21.并联电阻电桥是如何工作的？2.串联电阻电桥是如何工作的？3.请简述电桥测量中的三种电感器速敏电桥的特点。

习题31.请简述压力传感器的原理及其应用领域。

2.温度传感器有哪些工作原理？请分别说明。

3.光电传感器在机械工程中的应用有哪些？第二章机械测量习题11.弹簧测力计的测量原理是什么？2.请简述测力计的容量和灵敏度的概念。

3.注意事项：在何种情况下应避免在静荷载工作？习题21.请说明磁电测量的优点和缺点。

2.用什么方法可以准确地测量温度？3.请列举机械测量中常见的温度测量方法。

习题31.请简述力矩传感器的原理及其应用。

2.什么是浮子液位计？它的测量原理是什么？3.请简要说明测量转速的常见方法。

第三章自动控制检测技术习题11.请简要说明PID控制器的工作原理。

2.请列举几种常见的控制阀。

3.什么是传感器偏差？如何进行校准？习题21.对于机械手，什么是位姿？2.请简述闭环控制的基本原理。

3.请说明比例控制的特点。

习题31.请简单介绍气动传感器的工作原理。

2.什么是静态特性曲线？3.数据采集系统的组成有哪些？结语本文档总结了《机械工程测试技术》课后习题及答案，涵盖了传感器基础、机械测量和自动控制检测技术等内容。

对于学习该课程的学生来说，希望本文档可以起到辅助和复习的作用。

但仍然建议学生在解答习题时充分理解知识点，并多做实践操作，以提升自己的实际能力。
