煤矿用移动电缆MY电缆，1.14KV橡皮电缆1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：MT818.5-1999。
4、MYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。
外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。
护套橡皮的氧指数≥40。
12、成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。
我橡塑电缆厂的野外用橡套电缆(YCW电缆，YZW电缆)是为适应野外用工矿企业调整发展的需要，生产性能优良的橡皮绝缘，橡皮护套和延燃重型橡套软电缆。
野外用橡套电缆产品结构图一、通用橡套软电缆用途本产品用于交流额定电压为450/750V及以下的家用电器、电动工具和各类移动电器设备。
二、使用特性（1） YZ型额定电压Uo/U为300/500V，YC型为450/750V。
（2）线芯的长期允许工作温度不超过65℃。
（3） W型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。
（4） ZR型电缆具有阻燃性能。
本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准，适用于3.6/6KV及以下输配电系统，近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。
执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。
YJLHV铝合金导体交联聚乙烯绝缘电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV及VV；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外垂直、托架、电缆沟、管道、隧道及延墙敷设。
YJLHV22铝合金导体交联聚乙烯绝缘钢带铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
镀锌钢带：采用镀锌钢带，具有抗氧化、抗冲击、抗碾压起到保护电缆作用。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV22及VV22；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外安装，亦可穿管、直埋，电缆具有较大的抗外界机械压力，可用于电缆沟、管道敷设。
YJLHS铝合金导体交联聚乙烯绝缘铝合金带裸铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

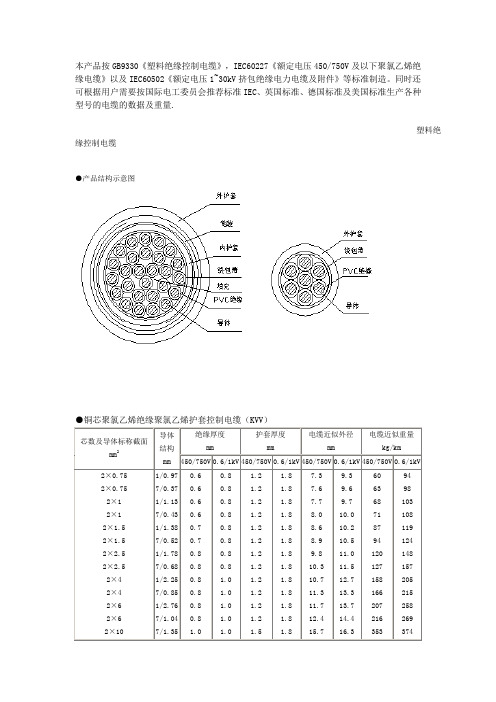

本产品按GB9330《塑料绝缘控制电缆》，IEC60227《额定电压450/750V及以下聚氯乙烯绝
缘电缆》以及IEC60502《额定电压1~30kV挤包绝缘电力电缆及附件》等标准制造。
同时还
可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产各种
型号的电缆的数据及重量.
塑料绝缘控制电缆
●产品结构示意图
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）。
本产品按GB9330《塑料绝缘控制电缆》，IEC60227《额定电压450/750V及以下聚氯乙烯绝
缘电缆》以及IEC60502《额定电压1~30kV挤包绝缘电力电缆及附件》等标准制造。
同时还
可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产各种
型号的电缆的数据及重量.
塑料绝缘控制电缆
●产品结构示意图
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）。
YJLHV铝合金导体交联聚乙烯绝缘电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV及VV；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外垂直、托架、电缆沟、管道、隧道及延墙敷设。
YJLHV22铝合金导体交联聚乙烯绝缘钢带铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。
镀锌钢带：采用镀锌钢带，具有抗氧化、抗冲击、抗碾压起到保护电缆作用。
环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。
二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV22及VV22；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外安装，亦可穿管、直埋，电缆具有较大的抗外界机械压力，可用于电缆沟、管道敷设。
YJLHS铝合金导体交联聚乙烯绝缘铝合金带裸铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。
XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

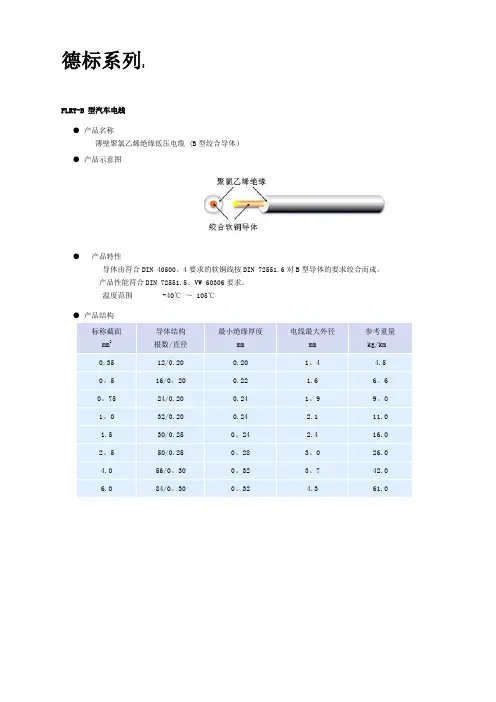

德标系列：FLRY-B 型汽车电线●产品名称薄壁聚氯乙烯绝缘低压电缆 (B型绞合导体）●产品示意图●产品特性导体由符合DIN 40500。
4要求的软铜线按DIN 72551.6对B型导体的要求绞合而成。
产品性能符合DIN 72551.5、VW 60306要求。
温度范围 -40℃～ 105℃●产品结构标称截面mm2导体结构根数/直径最小绝缘厚度mm电线最大外径mm参考重量kg/km0.35 12/0.20 0.20 1。
4 4.5 0。
5 16/0。
20 0.22 1.6 6。
6 0。
75 24/0.20 0.24 1。
9 9。
0 1。
0 32/0.20 0.24 2.1 11.0 1.5 30/0.25 0。
24 2.4 16.0 2。
5 50/0.25 0。
28 3。
0 26.0 4.0 56/0。
30 0。
32 3。
7 42.0 6.0 84/0。
30 0。
32 4.3 61.0FLRY-A 型汽车电线●产品名称薄壁聚氯乙烯绝缘、A型绞合导体低压电缆。
●产品示意图●产品特性导体由符合DIN 40500。
4要求的软铜线按DIN 72551。
6对A型导体的要求绞合而成.产品性能符合DIN 72551。
5、VW 60306要求。
温度范围—40℃～ 105℃●产品结构标称截面mm2导体结构根数/直径最小绝缘厚度mm电线最大外径mm参考重量kg/km0.22 7/0.20 0。
20 1.2 3.1 0.35 7/0。
25 0.20 1。
3 4.5 0。
5 19/0。
19 0.22 1。
6 6.6 0。
75 19/0。
23 0。
24 1。
9 9。
0 1。
0 19/0.25 0。
24 2.1 11.0 1.5 19/0.32 0。
24 2.4 16。
0 2。
5 19/0.40 0.28 3.0 26。
0FLYW 型汽车电线●产品名称耐热聚氯乙烯绝缘低压电缆。
●产品示意图●产品特性导体由符合DIN 40500.4要求的软铜线绞合而成。
电缆产品结构示意图4.1 BV 450/750 V 铜芯聚氯乙烯绝缘电线： 4.2 BLV 450/750 V 铝芯聚氯乙烯绝缘电线：图例：图例：1—无氧纯铜单根或绞合导体；1—绞合铝导体；2—700C聚氯乙烯绝缘层。
2—700C聚氯乙烯绝缘层。
6. 2 BVVB 300/500 V 铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线：1 图例：1—无氧纯铜单根实心导体；2—700C聚氯乙烯绝缘层；3—700C聚氯乙烯护套(颜色一般有白色、灰色、黑色等)。
5.1 铜塑线：1 2 图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—聚氯乙烯绝缘层。
4．3 450/750 V BV 聚氯乙烯绝缘电线：1 2 图例：1—无氧纯铜绞合导体；2—聚氯乙烯绝缘层。
或4．4 450/750 V BFYJ 辐照交联聚乙烯绝缘电线：1 2 图例：1—无氧纯铜绞合导体；2—辐照交联聚乙烯绝缘层。
5．6 ZR-BV 450/750 V 铜芯阻燃聚氯乙烯绝缘电线；1 2 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—阻燃700C聚氯乙烯绝缘料。
5．7 NH-BV 450/750 V 铜芯耐火聚氯乙烯绝缘电线；1 2 3 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—耐火云母带；4．1 227 IEC 06 (RV) 和227 IEC 02 (RV)1 2 图例：1—无氧纯铜单线束合导体；2—PVC/C型聚氯乙烯绝缘层。
5．2 227 IEC 52 (RVV)和227 IEC 53 (RVV)：1 2 3 4 5 图例：1—无氧纯铜单线束合导体；2—PVC/D型聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—PVC/ST5型聚氯乙烯护套。
5. 3 227 IEC 74 (RVVP) (按招标方要求调整) ：图例：1—无氧纯铜单线束合导体；2—PVC/D型聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—铜丝编织屏蔽层；6—PVC/ST5型聚氯乙烯护套。
5．5 WDZB-BYJ 450/750 V 铜芯低烟无卤绝缘B级阻燃电缆(电线)(1 mm2为300/500 V)：1 2 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—阻燃低烟无卤绝缘料。
5．6 WDZBN-BYJ 450/750 V 铜芯低烟无卤绝缘B级阻燃耐火电缆(电线) )(1 mm2为300/500 V)：1 2 3 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—耐火云母带；3—阻燃低烟无卤绝缘料。
5. 6 ZR-BV 450/750 V 铜芯聚氯乙烯绝缘阻燃电线；图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—阻燃700C聚氯乙烯绝缘层。
3．1 额定电压1 kV及以下架空绝缘电缆：JKL YJ型1 2图例：1—L Y8或L Y9型紧压硬铝导体；2—10 kV级及以下用耐侯型硅烷交联聚乙烯绝缘料。
3．额定电压10 kV架空绝缘电缆产品结构示意图：JKLYJ型JKLGYJ型1 2 3 4 5 2 3图例：1—L Y8或L Y9型紧压硬铝导体；2—半导电内屏蔽料；3—35 kV级及以下用耐侯型交联聚乙烯绝缘料；4—G1A型绞合钢丝；5—绞合在钢芯外的L Y9型硬铝导体。
VV 0.6/1 kV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜紧压导体；2—700C聚氯乙烯绝缘层；单芯3—聚丙烯网带填充；4—成缆绕包无纺布；5—700C聚氯乙烯护套。
5．2 VV22 0.6/1 kV 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1 2 3 4 5 6 7 图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—700C聚氯乙烯护套。
5．1 VV、VLV 0.6/1 kV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；单芯3—聚丙烯网带填充；4—成缆绕包无纺布；5—700C聚氯乙烯护套。
5．2 VV22、VLV22 0.6/1 kV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1 2 3 4 5 6 7 图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—700C聚氯乙烯护套。
5．3 YJV(YJLV) 0.6/1 kV 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜(或铝)紧压导体；2—交联聚乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—900C聚氯乙烯护套。
5．4 YJV22(YJLV22) 0.6/1 kV 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1 2 3 4 5 6 7 图例：1—无氧纯铜(或铝)紧压导体；2—交联聚乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—900C聚氯乙烯护套。
5．5 YJV、YJLV 6～35 kV (3芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆；图例：8 1—无氧纯铜(或铝)紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；5—绕包软铜带屏蔽及标识带；6—聚丙烯网带填充；7—成缆绕包无纺布；8—900C聚氯乙烯护套。
5．6 YJV22、YJLV22 6～35 kV (3芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆；图例：1—无氧纯铜(或铝)紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；5—绕包软铜带屏蔽及标识带；6—聚丙烯网带填充；7—成缆绕包无纺布；8—900C聚氯乙烯内护套；9—涂漆钢带铠装层；10—900C聚氯乙烯外护套。
5．7 YJV、YJLV 6～35 kV (单芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆；图例：1—无氧纯铜(或铝)紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；5—绕包软铜带屏蔽；6—900C聚氯乙烯护套。
架空导线1856．1 VV 0.6/1 kV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜紧压导体或单根实心导体；2—700C聚氯乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—700C聚氯乙烯护套。
5.2 YC 450/750 V 重型橡套软电缆：图例：5 1—无氧纯铜束合导体或复合绞束合导体：2—橡皮绝缘层；3—橡皮条或纤维绳填充；4—成缆绕包包带；5—橡皮护套层。
说明：若非镀锡铜单丝，则导体外加包带。
5.3 VV 0.6/1 kV 聚氯乙烯绝缘电力电缆：1 2 3 4 5 图例：1—无氧纯铜紧压导体或单根实心导体；2—700C聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布；5—700C聚氯乙烯护套。
5.4 YJV22 26/35 kV 交联聚乙烯绝缘电力电缆；图例：1 2 3 4 5 6 7 8 9 10 1—无氧纯铜紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；5—绕包软铜带屏蔽及标识带；6—聚丙烯网带填充；7—成缆绕包无纺布；8—900C聚氯乙烯内护套；9—涂漆钢带铠装层；10—900C聚氯乙烯外护套。
5. 5 KVVP 450/750 V 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆(含ZR-KVVP型)：1 2 3 4 5 6 图例：1—无氧纯铜7根单丝绞合导体；2—700C聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—铜丝编织屏蔽层；6—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。
5. 6 KVV 450 / 750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆(含ZR-KVV型)：1 5 图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—700C聚氯乙烯绝缘层；3—网带填充(需要的话)；4—成缆绕包无纺布或聚酯带；5—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。
KVV22 450 / 750 V 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆：7 图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—700C聚氯乙烯绝缘层；3—网带填充(需要的话)；4—成缆绕包无纺布或聚酯带；5—聚氯乙烯内护套。
6—涂漆钢带铠装层。
7—700C聚氯乙烯护套。
5.7 本安电缆：图例：1—无氧纯铜单根实心导体；2—阻燃聚氯乙烯绝缘层；3—填充或挤塑内护层；4—涂塑铝箔复合包带；5—阻燃聚氯乙烯护套。
5．1 YJV 8.7/15 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆；图例：8 1—无氧纯铜紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；5—绕包软铜带屏蔽及标识带；6—聚丙烯网带填充；7—成缆绕包无纺布；8—900C聚氯乙烯护套。
5．2 YJV22 8.7/15 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆；图例：1—无氧纯铜紧压导体；2—半导电内屏蔽层；3—交联聚乙烯绝缘层；4—半导电外屏蔽层；6—聚丙烯网带填充；7—成缆绕包无纺布；8—900C聚氯乙烯内护套；9—涂漆钢带铠装层；10—900C聚氯乙烯外护套。
8．1 WDZBN-YJY 0.6/1 kV 铜芯交联聚乙烯绝缘低烟无卤护套B级阻燃耐火电力电缆：1 2 3 4 5 6 图例：1—无氧纯铜紧压导体；2—耐火云母带层；3—硅烷交联聚乙烯绝缘层；4—成缆填充；5—成缆绕包玻璃纤维带、无纺布包带；6—阻燃交联聚烯烃低烟无卤护套。
8．2 YJV 0.6/1 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜紧压导体；2—硅烷交联聚乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包包带；5—900C聚氯乙烯护套。
6.1. ZR-YJV 0.6/1 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜紧压导体；2—硅烷交联聚乙烯绝缘层；3—成缆填充；4—成缆绕包包带；5—阻燃900C聚氯乙烯护套。
6.2 NH-YJV 0.6/1 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆：1 2 3 4 5 6 图例：1—无氧纯铜紧压导体；2—耐火云母带层；3—硅烷交联聚乙烯绝缘层；4—成缆填充；5—成缆绕包包带；6—阻燃900C聚氯乙烯护套。
6.3 VY 0.6/1 kV 铜芯聚氯乙烯绝缘聚乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜单根导体；2—聚氯乙烯绝缘层；3—成缆填充；4—成缆绕包包带；5—黑色聚乙烯护套。
