电力电缆概述讲解

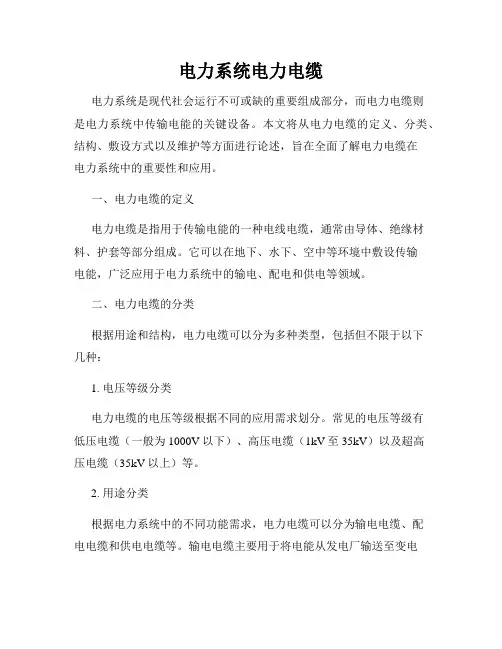

电力系统电力电缆电力系统是现代社会运行不可或缺的重要组成部分，而电力电缆则是电力系统中传输电能的关键设备。

本文将从电力电缆的定义、分类、结构、敷设方式以及维护等方面进行论述，旨在全面了解电力电缆在电力系统中的重要性和应用。

一、电力电缆的定义电力电缆是指用于传输电能的一种电线电缆，通常由导体、绝缘材料、护套等部分组成。

它可以在地下、水下、空中等环境中敷设传输电能，广泛应用于电力系统中的输电、配电和供电等领域。

二、电力电缆的分类根据用途和结构，电力电缆可以分为多种类型，包括但不限于以下几种：1. 电压等级分类电力电缆的电压等级根据不同的应用需求划分。

常见的电压等级有低压电缆（一般为1000V以下）、高压电缆（1kV至35kV）以及超高压电缆（35kV以上）等。

2. 用途分类根据电力系统中的不同功能需求，电力电缆可以分为输电电缆、配电电缆和供电电缆等。

输电电缆主要用于将电能从发电厂输送至变电站，配电电缆用于将电能从变电站输送至终端用户，供电电缆则主要用于电源与设备之间的连接。

3. 结构分类电力电缆的结构分为单芯电缆和多芯电缆两种。

单芯电缆由一根导体和其绝缘材料组成，适用于高压输电和地下敷设。

而多芯电缆由多根绝缘导体组成，适用于低压配电系统和室内敷设。

三、电力电缆的结构1. 导体电力电缆的导体通常由高导电性的金属材料如铜或铝制成。

导体的截面积越大，电流传输能力越强。

2. 绝缘材料绝缘材料主要起到隔离和保护导体的作用，防止电能泄漏和外界干扰。

常见的绝缘材料包括聚乙烯、交联聚乙烯、PVC等。

3. 金属护套为了保护电缆中的导体和绝缘材料免受机械损伤和腐蚀，电力电缆通常还会有金属护套。

护套主要由铝或钢制成，可提高电缆的耐压和抗外力能力。

四、电力电缆的敷设方式1. 地下敷设地下敷设是电力电缆应用最为广泛的一种方式。

通过将电缆埋入地下，可以保护电缆免受恶劣气象条件和机械损伤的影响。

2. 水下敷设在某些特殊情况下，如海底输电和水下隧道等，需要采用水下敷设电力电缆的方式。

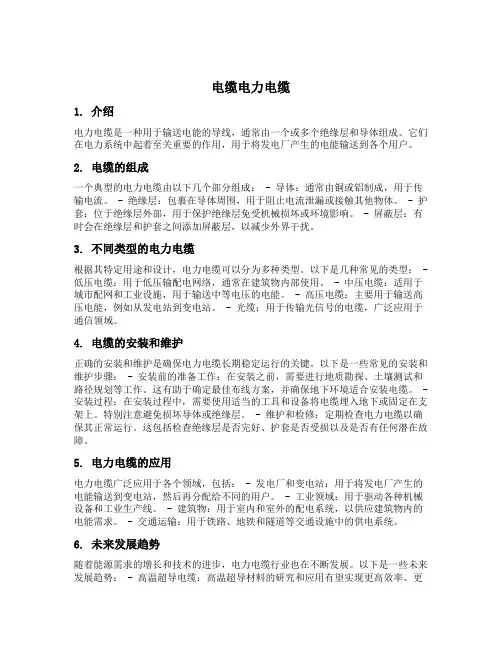

电缆电力电缆1. 介绍电力电缆是一种用于输送电能的导线，通常由一个或多个绝缘层和导体组成。

它们在电力系统中起着至关重要的作用，用于将发电厂产生的电能输送到各个用户。

2. 电缆的组成一个典型的电力电缆由以下几个部分组成： - 导体：通常由铜或铝制成，用于传输电流。

- 绝缘层：包裹在导体周围，用于阻止电流泄漏或接触其他物体。

- 护套：位于绝缘层外部，用于保护绝缘层免受机械损坏或环境影响。

- 屏蔽层：有时会在绝缘层和护套之间添加屏蔽层，以减少外界干扰。

3. 不同类型的电力电缆根据其特定用途和设计，电力电缆可以分为多种类型。

以下是几种常见的类型： - 低压电缆：用于低压输配电网络，通常在建筑物内部使用。

- 中压电缆：适用于城市配网和工业设施，用于输送中等电压的电能。

- 高压电缆：主要用于输送高压电能，例如从发电站到变电站。

- 光缆：用于传输光信号的电缆，广泛应用于通信领域。

4. 电缆的安装和维护正确的安装和维护是确保电力电缆长期稳定运行的关键。

以下是一些常见的安装和维护步骤： - 安装前的准备工作：在安装之前，需要进行地质勘探、土壤测试和路径规划等工作。

这有助于确定最佳布线方案，并确保地下环境适合安装电缆。

- 安装过程：在安装过程中，需要使用适当的工具和设备将电缆埋入地下或固定在支架上。

特别注意避免损坏导体或绝缘层。

- 维护和检修：定期检查电力电缆以确保其正常运行。

这包括检查绝缘层是否完好、护套是否受损以及是否有任何潜在故障。

5. 电力电缆的应用电力电缆广泛应用于各个领域，包括： - 发电厂和变电站：用于将发电厂产生的电能输送到变电站，然后再分配给不同的用户。

- 工业领域：用于驱动各种机械设备和工业生产线。

- 建筑物：用于室内和室外的配电系统，以供应建筑物内的电能需求。

- 交通运输：用于铁路、地铁和隧道等交通设施中的供电系统。

6. 未来发展趋势随着能源需求的增长和技术的进步，电力电缆行业也在不断发展。

电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。

从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。

本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。

一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。

（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。

（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。

（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。

2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。

（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。

（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。

二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。

1.导体：导体是电线电缆的核心组成部分，用来传输电流的。

导体的材料分为两大类：金属导体和非金属导体。

（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。

（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。

2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。

绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。

3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。

绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。

4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。

基础技能项培训教案3、步骤3电缆的型号:另外，B・布电线（绝缘电线）；R.软电线;例如：1、BV2.52.5平方毫米的铜芯聚氯乙烯绝缘电线2、RV2.52.5平方毫米的铜芯聚氯乙烯绝缘软电线3、ZR-KYJVP22-450/750V额定电压450/75OV阻燃钢芯交联聚乙辘缘聚象乙笳护翻层钢带铠装屏雕制电缆4、步骤4电缆的规格：常见电缆有0.5mm2、0.75mm2、Imm2>1.5mm2、2.5mm2、4mm2>6πun2、IOmm2、16mm2、25mm2、35mm2、50mm2、7Omm2、95mm2、120mm2、150mm2、185mm2、240ππn2>300mm2>400mm2、500mm2等规格。

5、步骤5电缆的安全载流量：电缆安全载流量表型号 载流量 (A)型号 载流量 (A)(mm 2) 空气中 土壤中 (mm 2) 空气中 土壤中I 1.5 20 31 50 161 210 2.5 27 41 70 204 257 4 35 53 95 252 310I 6 45 66 120 291 351 10 63 90 150 333 391 16 84 117 185 385 445 25 113 151 240 457 516 35139181300527583★此表只作为电缆选择载流量的参考，实际载流量与电缆材质，使用 环境，敷设方式等因素有关。

6、步骤6电缆的允许温度：例如：BV 电缆不超过 75℃；RV 电缆 不超过70℃；<JYJV 电缆不超过90℃；\）[低温下电缆）的绝缘层和护套层会变脆，其弯曲和耐拉伸能力都会降<<°√要点：电缆种类繁多，有很多具有通用性，在日常工作中需合理选择。

还应该注意 电缆的低温要求。

<√每种电缆都有其耐热温度，定义为可以长期安全稳定工I 作糠蔗。

）的绝缘层和护套层会加速老化，电缆的寿I 命会降低。

电缆基本知识介绍
电缆是由一组绝缘导体和保护材料组成的电气组件，通常在建筑、工业、交通、能源和通信设备中用于电力传输和通信传输。

以下是电缆的一些基本知识：
1. 导体：电缆通常由一组铜或铝导体组成，这些导体可提供电力传输或信号传输功能。

2. 绝缘材料：绝缘材料包裹在导体周围，以防止电流泄漏或短路。

常用的绝缘材料包括聚乙烯、聚氯乙烯和橡胶等。

3. 外护套：外护套是电缆的保护层，可抵抗物理损伤和化学腐蚀等外部因素。

4. 电缆分类：根据用途不同，电缆可分为低压电力电缆、高压电力电缆、通信电缆和控制电缆等。

5. 阻燃性能：电缆的阻燃性能是电缆安全性的重要指标。

高品质电缆应具有良好的阻燃性能，以防止火灾和人身和财产损失。

总之，电缆是现代电力和通信系统中极其重要的组成部分，它们的类型和规格应根据不同的需求进行选择，并按照正确的安装和维护程序进行操作。

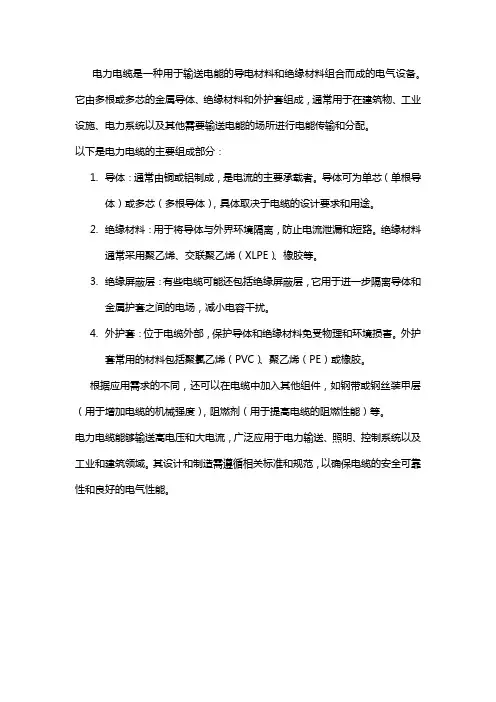

电力电缆是一种用于输送电能的导电材料和绝缘材料组合而成的电气设备。

它由多根或多芯的金属导体、绝缘材料和外护套组成，通常用于在建筑物、工业设施、电力系统以及其他需要输送电能的场所进行电能传输和分配。

以下是电力电缆的主要组成部分：
1.导体：通常由铜或铝制成，是电流的主要承载者。

导体可为单芯（单根导
体）或多芯（多根导体），具体取决于电缆的设计要求和用途。

2.绝缘材料：用于将导体与外界环境隔离，防止电流泄漏和短路。

绝缘材料
通常采用聚乙烯、交联聚乙烯（XLPE）、橡胶等。

3.绝缘屏蔽层：有些电缆可能还包括绝缘屏蔽层，它用于进一步隔离导体和
金属护套之间的电场，减小电容干扰。

4.外护套：位于电缆外部，保护导体和绝缘材料免受物理和环境损害。

外护
套常用的材料包括聚氯乙烯（PVC）、聚乙烯（PE）或橡胶。

根据应用需求的不同，还可以在电缆中加入其他组件，如钢带或钢丝装甲层（用于增加电缆的机械强度），阻燃剂（用于提高电缆的阻燃性能）等。

电力电缆能够输送高电压和大电流，广泛应用于电力输送、照明、控制系统以及工业和建筑领域。

其设计和制造需遵循相关标准和规范，以确保电缆的安全可靠性和良好的电气性能。

电力电缆培训讲义(初稿)一、电缆的选用第一节概述1、为什么要用电力电缆？把发电厂发出的电能输送到变电所、配电所及各种用户，就需要用架空线或电缆。

用于电力传输和分配的电缆，称为电力电缆。

在建筑物和居民密集的地区，道路两侧空间有限，不允许架设灯杆和架空线，在这种情况下就需要用地下电缆代替；在发电厂或变电所中，要引出很多的架空线路，往往也因空间不够而受到限制，也需用电缆代替架空线输送电能。

优点：（1）占地小，作地下敷设不占地面空间，不受路面建筑物的影响，易于在城市供电，也不需在路面架设杆塔和导线，使市容整齐美观；（2）对人身比较安全；（3）供电可靠，不受外界的影响，不会产生如雷电、风害、挂冰、风筝和鸟害等造成架空线的短路和接地等故障；（4）作地下敷设，比较隐蔽，易于备战；（5）运行比较简单方便，维护工作量少，费用低；（6）电缆的电容较大，有利于提高电力系统的功率因数。

2、电力电缆有哪几种？（1）按照绝缘材料分类：油纸绝缘：粘性浸渍纸绝缘型（统包型；分相屏蔽型）；不滴流浸渍纸绝缘型（统包型；分相屏蔽型）；有油压，油浸渍纸绝缘型（自容式充油电缆；钢管充油电缆）；有气压，粘性浸渍纸绝缘型（自容式充气电缆；钢管充气电缆）。

塑料绝缘：聚氯乙稀绝缘型；聚乙烯绝缘型；交联聚乙烯绝缘型。

橡胶绝缘：天然橡胶绝缘型；乙丙橡胶绝缘型。

（2）按传输电能形式分类：交流电缆和直流电缆。

（3）按照结构特征分类：统包型（线芯成缆后，在外包有统包绝缘，并置于同一内护套内）；分相型（主要是分相屏蔽，一般用在10～35千伏，有油纸绝缘和塑料绝缘）；钢管型(电缆绝缘外有钢管护套，分钢管充油、充气电缆和钢管油压式、气压式电缆)；扁平型（三芯电缆的外形呈扁平状，一般用于大长度海底电缆）；自容型（护套内部有压力的电缆，分自容式充油电缆和充气电缆）。

现将几种电力电缆的主要特点分别叙述如下：一、油纸绝缘电缆：（一）粘性浸渍纸绝缘电力电缆：1.成本低，工作寿命长；2.结构简单，制造方便；3.绝缘材料来源充足；4.易于安装维护；5.油易淌流，不利于作高落差敷设；6.允许工作场强较低，不易作高电压电力传输。

电力电缆详解（一）能长期、安全可靠地传输大容量电能的绝缘电源称为“电力电缆”。

电力电缆是导体外包有优质绝缘材料，并有各种保护层的电缆。

它的主要功能与架空导线一样，在电力系统中传输和分配大容量的电能用。

与架空线的区别是电力电缆可在各种环境下敷设，安全隐蔽、不受外界气候变化的干扰；以及可以较少维护，经久耐用（一般要求40年以上）。

但电力电缆的结构比较复杂，制造工序多，产品价格要比架空导线高出几十倍；因此一般应用于不适应采用架空线路的场合，如城市中输配电线路和工矿企业的动力引入与厂区的主干电力线路中；以及跨越江河铁路站场，贯穿地下隧道等。

实际上电力线路是架空导线与电力电缆共同组成的，架空导线侧重于产生电源的输、变、配电部分，而电力电缆侧重使用于配电、用电端，因此，中低压电力电缆的生产量占98％以上。

随着我国经济水平的迅速提高，电力电缆在电力系统中的比例不断增加。

如城市中心区的中、低压架空线路将逐步改为隐蔽的电缆线路，市郊和中心城镇将采用架空绝缘电缆。

（二）电力电缆应具有下列技术特性1，能长期承受较高乃至极高的工作电压，应具有非常优良的电绝缘性能，因此电力电缆按使用电压级可分为：低压（1千伏及以下）、中压（6——35千伏）、高压（66——330千伏）、超高压（500千伏及以上）。

2，能传输很大的电流（几百安乃至几千安），因此会采用截面积为几百乃至几千平方毫米的导电线芯。

同时要求所用绝缘及其他材料具有优良的耐热老化性能，而整体结构能保持热平衡。

3，为使电缆能适应各种敷设方式和使用环境（地下、水中、沟管、隧道、竖井），必须采用多种组合的保护层结构。

事实上，电力电缆所依托的高压绝缘技术、大电流传输技术以及结构平衡、护层结构等均代表了电工学科中这几方面的学术水平。

（三）制造电力电缆的工艺设备主要有绞线机，绝缘包覆设备，成缆机（将3——5根绝缘线芯绞合成缆），内、外护套挤包机以及铠装（钢带、钢丝铠装）设备。

其中，不同的绝缘结构采用不同的设备，且工艺技术要求极高。

电力电缆的定义
电力电缆是一种用于输送电能的电线电缆，它由导体、绝缘层、护套和填充物等组成。

电力电缆广泛应用于电力系统、通信系统、石油化工、矿山、建筑等领域，是现代社会不可或缺的基础设施之一。

电力电缆的导体是电流的传输通道，通常采用铜、铝等导电材料制成。

导体的截面积越大，电流通过的能力就越强。

因此，在设计电力电缆时，需要根据输送电能的需求和电缆的长度等因素来确定导体的截面积。

绝缘层是电力电缆中非常重要的一部分，它能够防止电流泄漏和短路等问题的发生。

常见的绝缘材料有聚乙烯、聚氯乙烯、交联聚乙烯等。

不同的绝缘材料具有不同的特性，需要根据具体的使用环境和要求来选择。

护套是电力电缆的外层保护层，能够防止电缆受到机械损伤、化学腐蚀等影响。

常见的护套材料有聚氯乙烯、聚乙烯、铅等。

不同的护套材料具有不同的耐磨性、耐腐蚀性和耐高温性能，需要根据具体的使用环境来选择。

填充物是电力电缆中的一种辅助材料，它能够填充电缆内部的空隙，增强电缆的机械强度和耐压能力。

常见的填充物有油纸、油浸棉花等。

电力电缆是现代社会不可或缺的基础设施之一，它的设计和制造需
要考虑多种因素，以确保电缆的安全可靠性和使用寿命。

随着科技的不断进步，电力电缆的技术也在不断创新和发展，为人们的生活和工作提供更加便捷和高效的电力支持。

电力电缆的定义
电力电缆是一种用于输送电能的电气设备，通常由电线芯和绝缘层、填充和护套等构成。

它是将发电厂或变电站发出的电能输送到其他场所的重要组成部分，同时也是电器电
子设备中不可缺少的部分。

一般而言，电力电缆中的电线芯通常是由纯铜或铜合金制成，
这样可以确保电缆对电流的导电性能。

电力电缆的主要特点是可以承受高压和大电流，同时也需要具有良好的阻燃、耐高温、耐湿等性能。

一般来说，电力电缆的电压等级在220V到35kV之间，功率大小则根据不同
需要而有所变化。

在高压电力传输中，电力电缆起着重要的作用，不仅可以保证电量的传输，同时也能够提高电能的稳定性和可靠性。

除了用于传输电能之外，电力电缆还有很多其他的应用领域。

例如，在智能建筑中，
电力电缆可以用于连接各种设备和系统，实现智能化管理。

在工业领域，电力电缆可以用
于连接机器和设备，实现机器的自动化控制。

此外，电力电缆还可以用于交通领域、医疗
领域、军事领域等多个领域，发挥着重要作用。

总之，电力电缆是一种重要的电气设备，它在电力传输、智能建筑、工业控制等多个
领域都有广泛的应用。

随着科技的发展，电力电缆的设计和制造技术也在不断更新和改进，以适应不断变化的需求和条件。

电力电缆基本知识一、电力电缆的型号1、电力电缆型号的组成电力电缆型号用字母和数字代号的组合表示。

其中以字母表示电缆产品的系列、导体、绝缘、护套、特征及派生代号，以数字表示电缆外护套代号。

完整的电缆产品型号还应包括电缆额定电压、芯数、标称截面和标准号。

2、电力电缆型号的含义1）产品系列(绝缘)代号Z代表纸绝缘电缆；X代表橡胶绝缘电缆；V代表聚氯乙烯绝缘电缆；Y代表聚乙烯绝缘电缆；YJ代表交联聚乙烯绝缘电缆；K代表控制电缆；ZR代表阻燃电缆NH代表耐火电缆；DH代表防火电缆。

2）绝缘层代号Z代表纸；X代表橡皮；V代表聚氯乙烯；Y代表聚乙烯；YJ代表交联聚乙烯。

3）导体代号L代表铝；T（可省略）代表铜。

4）内护套代号V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

5）特征代号D代表不滴流；F代表分相；CY代表充油；P代表贫油干绝缘；P 代表屏蔽；Z代表直流。

6）铠装层代号0代表无铠装；2代表双钢带；3代表细圆钢丝；4代表粗圆钢丝；5代表波纹钢带。

7）外被层（外护套）代号0代表无外护套；1代表纤维外护套；2代表聚氯乙烯护套；3代表聚乙烯护套。

8）加强层代号1代表径向铜带；2代表径向不锈钢带；3代表径、纵向铜带；4代表经、纵向不锈钢带。

二、电力电缆的种类1、最常用的电缆种类1）VV、VLV分别为铜芯、铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

2）VV22、VLV22分别为铜芯、铝芯聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆。

3）YJV22为铜芯交联聚乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆。

4）KVV为聚氯乙烯绝缘聚氯乙烯护套控制电缆。

2、按电压等级分类1）低压电力电缆，380V/220V~660V。

2）中压电力电缆，6Kv~35kV。

3）高压电力电缆，110kV~220kV。

4）超高压电力电缆，330kV~500kV。

5）特高压电力电缆，1000kV及以上。

三、电力电缆的结构电力电缆的基本结构由线芯、绝缘层、保护层构成。
