电力电缆结构(图)讲解

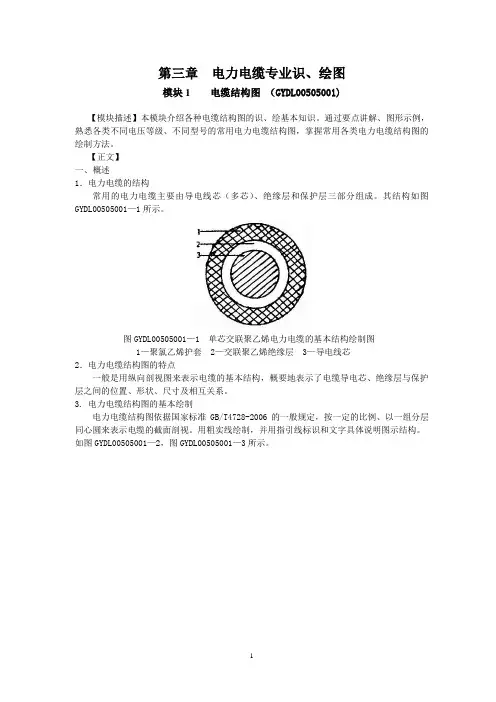

第三章电力电缆专业识、绘图模块1 电缆结构图（GYDL00505001)【模块描述】本模块介绍各种电缆结构图的识、绘基本知识。

通过要点讲解、图形示例，熟悉各类不同电压等级、不同型号的常用电力电缆结构图，掌握常用各类电力电缆结构图的绘制方法。

【正文】一、概述1．电力电缆的结构常用的电力电缆主要由导电线芯（多芯）、绝缘层和保护层三部分组成。

其结构如图GYDL00505001—1所示。

图GYDL00505001—1 单芯交联聚乙烯电力电缆的基本结构绘制图1—聚氯乙烯护套 2—交联聚乙烯绝缘层 3—导电线芯2．电力电缆结构图的特点一般是用纵向剖视图来表示电缆的基本结构，概要地表示了电缆导电芯、绝缘层与保护层之间的位置、形状、尺寸及相互关系。

3. 电力电缆结构图的基本绘制电力电缆结构图依据国家标准GB/T4728-2006的一般规定，按一定的比例、以一组分层同心圆来表示电缆的截面剖视。

用粗实线绘制，并用指引线标识和文字具体说明图示结构。

如图GYDL00505001—2，图GYDL00505001—3所示。

图GYDL00505001—2， 35kV单芯交联聚乙烯电缆的结构绘制图图GYDL00505001—3，110kV单芯交联聚乙烯电缆的结构绘制图二、常用各类电力电缆结构图的绘制方法：1．依据电力电缆实际结构进行测绘，设定一定比例绘制出电缆纵向剖面的草图，按电气工程制图的基本规范标注尺寸，结构复杂、多层覆盖、纵向剖面难以图示说明的结构，运用电缆的横向剥切图、纵向截面结构图来对应表示，补充说明。

图GYDL00505001—4，ZLQ21 -10kV粘性浸渍纸绝缘统包型电力电缆的构造特征示意图1-铝导体；2-线芯绝缘；3-填料；4-统包绝缘；5-铅护套；6-沥青防腐层；7-沥青黄麻层；8-钢带铠装；9-沥青外麻被层2．设定电力电缆结构图的绘制内容：（1）确定绘制比例；（2）确定纵向截面结构图、横向剥切图的布局；（3）同型同结构电缆的数据汇总表；3．参照电气工程制图的国家标准GB/T 4728-2006，以纵向截面为主体结构图来绘制；图GYDL00505001—5 CYZLW03 -500kV单芯皱纹铝护套充油电缆结构示意图（附数据汇总表） 1-导体；2-皱纹铝护套；3-外护套；4-纸塑复合绝缘层；5-牛皮纸绝缘层（1）以多层同心圆来绘制电缆的结构分布，绝缘构造，进行分层图析和示意；（2）以横向剥切图来表对应补充，使电缆结构诠释完整（也可以省略）；（3）以特定图标、图色、剖面线、指引线、标线来表明电缆具体各层、各部分的结构特点并标注尺寸，使每一层次的内容用文字说明、要求简洁完整，图示正确；4．同型导体公称截面和绝缘层、屏蔽层、内外护套的厚度，中空油道、最大外径等，列写成数据表（栏）进行附注与说明。

我公司投标电缆设备的结构简图如下所示：
附图一：YJY－21/35kV电缆结构简图（如下）
附图二：ZRC—YJV22－6/10kV电缆结构简图（如下）
附图二：ZRC—YJV 电缆结构简图
金属屏蔽
铠装
护套
A类阻燃35kV交联聚乙烯绝缘电力电缆结构设计
结构一：1—铜导体；2—导体屏蔽；3—XLPE绝缘层；4—绝缘屏蔽；
5—铜带屏蔽层；6—阻燃PVC扇形填充条；
7—高阻燃隔火层（无纺布带+XQT-3高阻燃涂胶玻璃布带）
8—阻燃PVC外护套
结构二：1—铜导体；2—导体屏蔽；3—XLPE绝缘层；4—绝缘屏蔽；
5—铜带屏蔽层；6—矿物纸绳填充；
7—高阻燃隔火层（无纺布带+XQT-3高阻燃涂胶玻璃布带）
8—PVC外护套
注：关键7为隔火层。

YJLHV铝合金导体交联聚乙烯绝缘电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。

二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV及VV；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外垂直、托架、电缆沟、管道、隧道及延墙敷设。

YJLHV22铝合金导体交联聚乙烯绝缘钢带铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

镀锌钢带：采用镀锌钢带，具有抗氧化、抗冲击、抗碾压起到保护电缆作用。

环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。

二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV22及VV22；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外安装，亦可穿管、直埋，电缆具有较大的抗外界机械压力，可用于电缆沟、管道敷设。

YJLHS铝合金导体交联聚乙烯绝缘铝合金带裸铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

YJLHV铝合金导体交联聚乙烯绝缘电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。

二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV及VV；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外垂直、托架、电缆沟、管道、隧道及延墙敷设。

YJLHV22铝合金导体交联聚乙烯绝缘钢带铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

镀锌钢带：采用镀锌钢带，具有抗氧化、抗冲击、抗碾压起到保护电缆作用。

环保型PVC护套:具有较好的耐腐蚀性，机械性能，耐气候性能、耐磨性、耐振性，在要求的场所可满足最低运行温度（-40℃）要求。

二、产品使用特性适用于600V-35KV；电缆导体允许最高长期运行温度90℃，在特定耐寒场所可满足最低运行温度-40℃；可替代铜电缆YJV22及VV22；三、主要适用敷设场所适用于干燥潮湿的场所，进行室内和室外安装，亦可穿管、直埋，电缆具有较大的抗外界机械压力，可用于电缆沟、管道敷设。

YJLHS铝合金导体交联聚乙烯绝缘铝合金带裸铠装电力电缆一、产品结构特点铝合金导体：铝合金紧压型导体，具有高延伸率、抗蠕变性柔韧性、反弹性小、防腐蚀性，易连接。

XLPE绝缘：XLPE绝缘经交联使内部分子由原本线性结构变成网状结构，使其具有绝缘电阻和耐电强度高机械性能较好、耐热老化性能、低温耐寒性能、耐水性好。

电缆产品结构示意图————————————————————————————————作者：————————————————————————————————日期：电缆产品结构示意图4.1 BV 450/750 V 铜芯聚氯乙烯绝缘电线： 4.2 BLV 450/750 V 铝芯聚氯乙烯绝缘电线：图例：图例：1—无氧纯铜单根或绞合导体；1—绞合铝导体；2—700C聚氯乙烯绝缘层。

2—700C聚氯乙烯绝缘层。

1 2 1 26. 2 BVVB 300/500 V 铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线：1 2 3 图例：1—无氧纯铜单根实心导体；2—700C聚氯乙烯绝缘层；3—700C聚氯乙烯护套(颜色一般有白色、灰色、黑色等)。

5.1 铜塑线：1 2 图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—聚氯乙烯绝缘层。

4．3 450/750 V BV 聚氯乙烯绝缘电线：1 2 图例：1—无氧纯铜绞合导体；2—聚氯乙烯绝缘层。

或4．4 450/750 V BFYJ 辐照交联聚乙烯绝缘电线：1 2 图例：1—无氧纯铜绞合导体；2—辐照交联聚乙烯绝缘层。

5．6 ZR-BV 450/750 V 铜芯阻燃聚氯乙烯绝缘电线；1 2 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—阻燃700C聚氯乙烯绝缘料。

5．7 NH-BV 450/750 V 铜芯耐火聚氯乙烯绝缘电线；1 2 3 图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—耐火云母带；4．1 227 IEC 06 (RV) 和227 IEC 02 (RV)1 2 图例：1—无氧纯铜单线束合导体；2—PVC/C型聚氯乙烯绝缘层。

5．2 227 IEC 52 (RVV)和227 IEC 53 (RVV)：1 2 3 4 5 图例：1—无氧纯铜单线束合导体；2—PVC/D型聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—PVC/ST5型聚氯乙烯护套。

电缆和附件的基本知识一、电力电缆结构特性：1)油浸纸绝缘统包型电缆三芯油浸纸绝缘电力电缆结构图1—扇形导体；2—导体屏蔽；3—油浸纸绝缘；4—填充物；5—统包油浸纸绝缘；6—绝缘屏蔽；7—铅（或铝）护套；8—垫层；9—钢丝铠装；10—聚氯乙烯外护套2)油浸纸绝缘分相铅包（铝包）型电缆分相铅套电力电缆结构图1—导体；2—导体屏蔽；3—油纸绝缘层；4—绝缘屏蔽；5—铅护套；6—内垫层及填料；7—铠装层；8—外被层；3)XLPE绝缘电缆110kVXLPE绝缘电缆结构图1)导体传输负荷电流2)导体屏蔽层作用：a、屏蔽层具有均匀电场和降底线芯表面场强的作用；b、线芯与绝缘之间的过渡，绝缘间的粘结c、与线芯一起形成内电极3)绝缘层作用：绝缘是将高压电极与地电极可靠隔离的关键结构。

4)绝缘屏蔽层：作用：保证…….能与绝缘紧密接触，克服了绝缘与金属无法紧密接触而产生气隙的弱点，而把气隙屏蔽在工作场强之外，在附件制作中也普遍采用这一技术。

5)阻水层（缓冲层）纵向阻水、隔热、防挤压 6) 金属屏蔽层： 作用：a 、 形成工作电场的低压电极，当局部有毛刺时也会形成电场强度很大的情况，因此也要力图使导体表面尽量做到光滑完整无毛刺；b 、 提供电容电流及故障电流的通路，因此也有一定的截面要求。

C 、机械保护、径向防水（管状） 7) 护层：作用：是保护绝缘和整个电缆正常可靠工作的重要保证，针对各种环境使用条件设计有相应的护层结构，主要是机械保护（纵向、经向的外力作用）防水、防火、防腐蚀、防生物等，可以根据需要进行各种组合。

8) 石墨层形成一均匀的导电层，使护套接地均匀 二、电场的基本概念 1、库仑定律在真空中，两个点电荷之间的相互作用力的方向沿着两个点电荷的连线，同号电荷相斥，异号电荷相吸，作用力的大小与两电荷电量q 1和q 2的乘积成正比，与两电荷之间的距离的平方成反比。

F 12 = F 21 = K q 1q 2γ122K 是一个恒量，单位是牛顿·米2/库仑2 2、介电常数后来人们的进步研究时发现，如果引入一个新的恒量εο1令 K = 对电场研究和计算更方便，因此就引入了介电 4πεο常数这个概念εο定义为真空中的介电常数，单位库仑2/牛顿·米2相对介电常数εr=εεο3、电场和电场强度电荷与电荷相互作用力超距作用场的概念电荷场电荷引入了电场的概念，那么要描述电场中一点的客观性能，就要有新的物理量，于是就引入前面………电场强度E =F/q o电场强度在量值和方向上等于一个单位正电荷在该点所受的力。
