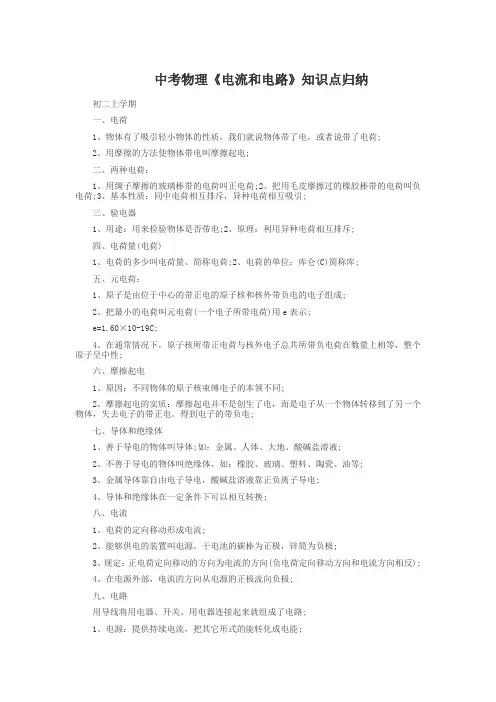

《电流和电路》知识点总结及综合练习

第十五章电流和电路第1节两种电荷一、摩擦起电1．物体带电：物体能吸引__轻小物体__的性质，就说物体带了电(或电荷)。

2．摩擦起电：用__摩擦__的方法使物体带电。

二、两种电荷1．正电：用__丝绸__摩擦过的__玻璃棒__所带的电荷。

2．负电：用__毛皮__摩擦过的__橡胶棒__所带的电荷。

3．电荷间的相互作用：同种电荷相互__排斥__，异种电荷相互__吸引__。

4．验电器：(1)定义：检验物体__是否带电__的仪器。

(2)原理：根据__同种电荷相互排斥__的原理制成。

5．电荷量：__电荷的多少__叫做电荷量，简称电荷。

单位是__库仑__，符号为__C__。

三、原子及其结构1．原子结构：原子由位于中心的带__正__电的原子核和带__负__电的核外电子构成。

2．通常情况下，原子整体__不显__电性。

说明原子核带正电的电荷量与电子所带的负电荷量__相等__。

3．摩擦起电解释：物体摩擦时，一些电子从一个物体__转移__到另一个物体上。

失去电子的物体因__缺少电子__而带正电，得到电子的物体因有了__多余的电子__而带负电。

四、导体和绝缘体1．导体：容易导电的物体。

如__金属__、__人体__、__食盐水__溶液等。

2．绝缘体：不容易导电的物体。

如__橡胶__、__玻璃__、__塑料__、陶瓷等。

3．导体导电的原因：导体内部存在__自由移动的电荷__(自由电子或离子)。

4．导体与绝缘体没有__绝对__界限，在一定条件下绝缘体也可变成__导体__。

知识点1静电现象1．摩擦产生的带电现象，给人们的生活带来了很多麻烦。

下列现象中，不是由摩擦起电引起的是( D )A．化纤布料衣服容易吸引灰尘B．印刷厂里的纸张粘在一起不容易分开C．买食品时，食品袋粘在手上不容易甩掉D．冬天用湿手去摸室外的铁棒，手会粘在上面2．将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象。

这是由于气球摩擦后__带了电__，会__吸引__不带电的头发。

知识点2两种电荷3．某节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，如图所示，则以下说法正确的是( A )A．蜜蜂带负电B．蜜蜂带正电C．空气不带电 D．空气带负电4．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是( C )A．乙球一定带负电，丙球可能带正电B．乙球一定不带电，丙球可能带负电C．乙球可能带负电，丙球一定带正电D．乙球可能不带电，丙球一定带负电5．丝绸摩擦过的玻璃棒带__正__(填“正”或“负”)电荷，如图所示，将它与不带电的验电器金属球接触，验电器的金属箔张开，是因为__同种__(填“同种”或“异种”)电荷互相排斥。

6．天花板上挂了三个轻质小球，其相互作用如图所示，已知A球会被用丝绸摩擦过的玻璃棒所排斥，则另外两球的带电情况是B__带正电荷__，C__带负电荷或不带电荷__。

7．如图所示，甲图中让玻璃棒带电的方式叫__摩擦起电__，乙图说明了带电体具有__吸引轻小物体__的性质，用丝绸摩擦过的玻璃棒带的是__正__(填“正”或“负”)电荷。

知识点3原子及其结构8．在原子核中，带正电的粒子是( A )A．质子B．中子C．电子D．原子9．下列关于原子及其结构的说法正确的是( A )A．原子的中心是原子核B．电子是带有最大负电荷的粒子C．原子不能构成物质D．两个带有正电荷的玻璃棒靠近时互相吸引10．在探索微小粒子的历程中，汤姆生发现了电子，进而认识到原子是由电子和原子核构成的。

后来又发现原子核是由带__正__电荷的__质子__和不带电的__中子__构成的。

摩擦起电的实质是__电子__的转移。

知识点4导体与绝缘体11．下列四组物质中，通常情况下都属于导体的一组是( B )A．玻璃、陶瓷、人体B．水银、大地、石墨C．塑料、空气、橡胶D．盐水、煤油、蒸馏水12．在考试时许多学科要用2B铅笔涂卡，电脑可以直接读取卡上的答案，是因为2B 铅笔中的石墨是__导体__(填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变__弱__(填“强”或“弱”)，这样可能会使电脑无法识别。

13．(2017·大连中考)用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电。

在将乙球慢慢靠近甲球时，会出现的情形是( C )14．(2016·山西中考)如图所示，把一根塑料绳的一端扎紧，从另一端撕开许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。

下列分析正确的是( B ) A．细丝张开的原因是带了异种电荷互相吸引B．细丝张开的原因与验电器的工作原理相同C．细丝带了电是通过摩擦的方法创造了电荷D．细丝带上了电的实质是分子在物体间的转移15．(2016·怀化中考)以下几组材料中，都是绝缘体的是( A )A．橡胶、玻璃、塑料B．玻璃、大地、塑料C．人体、空气、石墨D．食盐水溶液、金属、水16．(2017·铁岭中考)小萌用塑料梳子梳头时，发现头发会随梳子飘起来，这是__摩擦起电__现象，头发与梳子相互吸引说明它们带__异种__(填“同种”或“异种”)电荷。

梳子是__绝缘体__(填“导体”或“绝缘体”)。

17．(2017·本溪中考)小雪将气球与头发摩擦后，相互靠近时出现了如图所示的吸引现象，说明摩擦后的气球带了__电荷(或电)__；摩擦后的头发彼此分开，是因为同种电荷互相__排斥__。

18．如图所示，将一带电体接触带正电的验电器时，若(1)金属箔片张角变大，说明带电体是带__正__电的。

(2)金属箔片张角变小，说明带电体是带__负__电的。

(3)金属箔片闭合后又张开，说明带电体是带__负__电的，且所带电荷量比验电器所带电荷量__多__(填“多”或“少”)。

第2节电流和电路一、电流1．形成：电荷的__定向移动__形成电流。

2．电流方向：__正电荷__定向移动的方向为电流方向。

负电荷(电子)定向移动的方向与电流方向__相反__。

在电源外部，电流的方向总是从电源__正__极经过用电器流向电源__负__极的。

二、电路的构成1．电路：电流流过的__路径__。

构成：由__电池__、__用电器__、__导线__和开关组成。

电池：提供__电能__的装置。

用电器：__消耗__电能的装置。

导线：连接电路元件。

开关：控制电路__通断__。

2．电路中有电流的条件：(1)__电路中有电源__；(2)__电路闭合__。

三、电路图1．定义：用__符号__表示电路连接的图。

2．常见电路元件符号(分别画出元件符号)。

电池：____；灯泡：____；开关：____；电阻：____。

3．画电路图时应注意：(1)要用__统一规定__的符号；(2)要__简洁__、整齐。

四、电路的三种状态通路：正常接通有__电流__流过，能使用电器__工作__的电路。

断路：某处__被切断__的电路。

断路状态下电路中__没有__电流。

短路：直接用__导线__将电源的正、负极连接起来的电路。

电源短路时电路会有__很大__的电流，很容易__烧坏__电源，这是不允许的。

被短接：电路中某一用电器两端直接用__导线__连接，称为“被短接”。

用电器被短接时，将__不能__正常工作。

知识点1电流1．关于电流形成的原因，下列说法正确的是( C )A．正电荷定向移动，才能形成电流B．负电荷定向移动，才能形成电流C．正、负电荷定向移动，都能形成电流D．以上说法都不正确2．如图所示的箭头表示电流的方向，其中正确的是( A )3．如图所示，导体中有电流的是__(b)__图，此图中电流的方向是向__右__。

知识点2电路的构成4．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，它就停止吵闹。

香蕉的作用相当于电路中的( A )A．开关B．导线C．电源D．发声器5．在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是( C )6．如图所示是一个生活中常用的充电宝。

当充电宝正在给手机电池充电时，该手机电池相当于电路中的__用电器__，充电宝相当于电路中的__电源__。

知识点3电路图7．电路图与实物图一致的是( A )8．如图所示的电路中有一处错误，请用笔在连错的导线上标上“×”，并画出正确的接法，然后在右边方框内画出正确电路的电路图。

答案：如图所示9．小明家安装了如图所示的门铃，请你在方框内画出这个门铃电路的电路图。

答案：如图所示知识点4电路的三种状态10．如图所示的电路中，当开关S、S1都闭合时，则( A )A．灯L1不亮，灯L2亮B．灯L1亮，灯L2不亮C．灯L1和L2都亮D．灯L1和L2都不亮11．如图所示，当开关S1、S2都断开时，电路处于__断路__状态；当开关S1断开，S2闭合时，电路处于__通路__状态；当开关S1、S2都闭合时，电路处于__短路__状态。

12．某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置，如图所示，为使爆炸装置停止工作，应剪断线__a__(填“a”或“b”)，拆除前起爆器上__没有__(填“有”或“没有”)电流通过。

13．(2017·内江中考)如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)。

则下列说法中正确的是( D )A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针14．(2016·赤峰中考)如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。

闭合开关S，当“定时开关”处于闭合状态时，指示灯①(填“会”或“不会”)亮，播放器②(填“会”或“不会”)播放音乐；到达设定时间定时开关处于③(填“闭合”或“断开”)状态，“播放器”播放音乐，下列选项中正确的是( C )A．①不会②会③断开B．①不会②会③闭合C．①会②不会③断开D．①会②不会③闭合15．(2017·邵阳中考)卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作，下列电路图符合设计要求的是( A )16．(2017·衡阳中考)如图所示，闭合开关后两灯均能发光，则( B )A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表17．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。

为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：(1)连接A和B，将测通器的m连接在D上。

当n连接F时小灯泡发光，连接E时小灯泡不发光。
