盾构刀具分析

盾构机刀盘、刀具磨损分析浅谈摘要：造成刀盘和刀具的磨损是多方面的，而且很多都是不能定量分析的,但是只要综合土层性质、掘进参数、正确使用泡沫剂、适时开仓检查刀具和汲取以往的经验教训，就可能将刀盘和刀具的磨损量降到最小,从而达到保护刀盘、刀具的目的.关键词:盾构机；刀盘；刀具；磨损随着地铁建设的发展，盾构工法在地铁建设中起到了越来越重要的作用。

它的优越性,实际上是得益于盾构机技术的发展，正所谓“工欲善其事，必先利其器”.盾构机之所以特别重要是因为它与其它施工机械不一样，它被形象地称为“度身定做"（taitor-made）的[1]。

所谓“度身定做”度的什么身呢？就是根据特定的施工环境这个“身"来制造与之相适应的特定的盾构机。

在盾构机选型中刀具的选择又是重中之重，要根据地质情况选择相匹配的盾构机,盾构机刀盘刀具布置是盾构机配置的最重要的部分。

在实际施工过程中，若区间较长，需要进行开仓检查刀具和换刀，确保盾构机能够顺利到达出洞。

笔者对深圳地铁2号线后海站~科苑站区间盾构隧道刀盘、刀具磨损情况进行了总结分析,可为类似工程盾构机刀具选型提供参考。

1工程概况深圳地铁2号线是深圳市优先发展的轨道交通线路，是连接城市中心区与蛇口、南头半岛的纽带，也是特区内东西向交通走廊内的第二条轨道客运干线，沿途将经过蛇口、后海开发区、南山商业文化中心和深圳湾填海区，串联了上述片区主要的居住区和商业文化密集区,满足了南山与福田、罗湖二级客运走廊的客运需求。

地铁2号线建成后在深圳世界之窗站与1号线换乘,将直接为300万以上的市民提供安全便捷的交通服务，能有效缓解南山区的交通压力。

深圳地铁二号线某标段土压盾构机从后海站向科苑站方向掘进。

本区间左、右线隧道平面最大曲线半径为1000m，最小曲线半径为400m，左、右线线间距13.2m～14。

2m，区间隧道最大线路纵坡为28‰，最小纵坡为2‰，竖曲线半径最大为5000m，最小为3000m，隧道拱顶埋深为10m～15m。

土压平衡盾构机刀盘刀具布置方法分析土压平衡盾构机刀盘刀具在工程施工中被广泛应用。

在应用的过程中，会出现一定的磨损，不利于施工的顺利开展。

介于此，本文从刀具磨损、刀具的空间布置，以及主切削刀的曲线布置等方面出发，首次分析了盾构刀盘的特点，在此基础上对其具体的布置方法进行探讨和研究。

标签：土压平衡；盾构刀盘；刀具布置0 引言当前，我国工程建设的速度不断加快，盾构机在机械挖掘方面起着重要的作用，该机械主要被应用于隧道开挖、地下铁轨建设中。

其中，盾构机的主要部件由刀盘、刀具组成。

这些部件在使用的过程中，容易发生磨损，影响了工程的进度。

所以，本文主要对刀盘刀具的特性，以及布置办法进行探讨，从而减少刀盘的受力平衡，从而降低消耗的功率，最终减少磨损的程度。

1 盾构刀盘概述盾构刀盘最早由英国人创建，到现在已经有几百年的历史。

该机械在运营中，主要利用盾构作为含糊，从而进行地下、水底工程的开挖、掘进。

使用该机具有多方面的优势。

主要包括这几个方面：第一，在地下、水底工作时，不会对正常的交通产生影响。

第二，在盾构施工中，不受气候、温度、地质、噪音等外界因素的影响。

基于以上优点，盾构机的使用范围不断扩大，现在已经广泛应用到隧道、地下水管、地铁等工程建设当中，而且施工质量非常好。

盾构机的主要部件为刀盘，处于整个机械的最前端，它以旋转方式作业，对土体的截面进行切割，同时利用螺栓的输送功能，将掘进中产生的土渣排出去。

由于工程环境的复杂性，刀具在掘进的过程中，很可能由于受力过大，产生严重的磨损，因此必须保证刀盘的质量符合实际要求，以保证盾构机的正常使用。

2 盾构机刀盘刀具开口的特点（1）滚刀破岩。

当滚刀压到岩石的下面后，岩石在受力的情况下，会不断产生坚硬的密实核状物。

同时，随着力度的加大，在核状物的周围就会出现很多裂纹。

另外，当滚刀持续发挥作用时，裂缝与岩石不断的接触、交会。

其中，侧向裂缝与相邻裂缝或者自由面在交会的过程中，就会使岩石发生破碎。

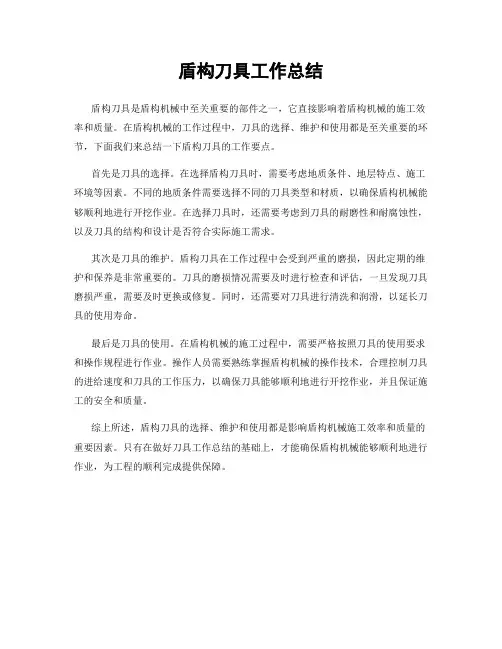

盾构刀具工作总结
盾构刀具是盾构机械中至关重要的部件之一，它直接影响着盾构机械的施工效率和质量。

在盾构机械的工作过程中，刀具的选择、维护和使用都是至关重要的环节，下面我们来总结一下盾构刀具的工作要点。

首先是刀具的选择。

在选择盾构刀具时，需要考虑地质条件、地层特点、施工环境等因素。

不同的地质条件需要选择不同的刀具类型和材质，以确保盾构机械能够顺利地进行开挖作业。

在选择刀具时，还需要考虑到刀具的耐磨性和耐腐蚀性，以及刀具的结构和设计是否符合实际施工需求。

其次是刀具的维护。

盾构刀具在工作过程中会受到严重的磨损，因此定期的维护和保养是非常重要的。

刀具的磨损情况需要及时进行检查和评估，一旦发现刀具磨损严重，需要及时更换或修复。

同时，还需要对刀具进行清洗和润滑，以延长刀具的使用寿命。

最后是刀具的使用。

在盾构机械的施工过程中，需要严格按照刀具的使用要求和操作规程进行作业。

操作人员需要熟练掌握盾构机械的操作技术，合理控制刀具的进给速度和刀具的工作压力，以确保刀具能够顺利地进行开挖作业，并且保证施工的安全和质量。

综上所述，盾构刀具的选择、维护和使用都是影响盾构机械施工效率和质量的重要因素。

只有在做好刀具工作总结的基础上，才能确保盾构机械能够顺利地进行作业，为工程的顺利完成提供保障。

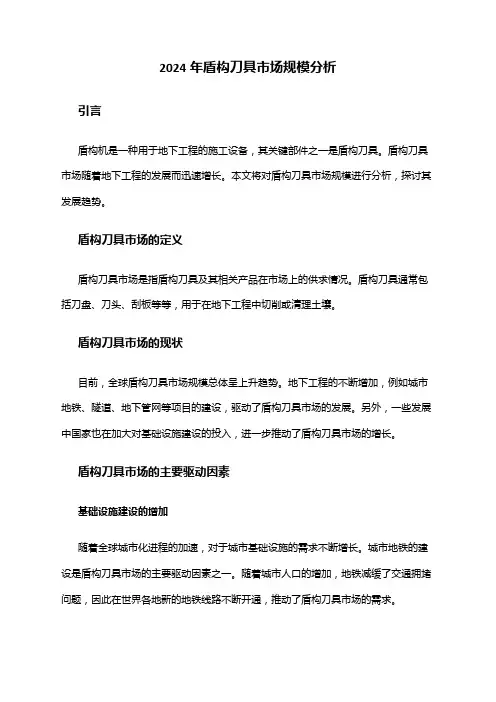

2024年盾构刀具市场规模分析引言盾构机是一种用于地下工程的施工设备，其关键部件之一是盾构刀具。

盾构刀具市场随着地下工程的发展而迅速增长。

本文将对盾构刀具市场规模进行分析，探讨其发展趋势。

盾构刀具市场的定义盾构刀具市场是指盾构刀具及其相关产品在市场上的供求情况。

盾构刀具通常包括刀盘、刀头、刮板等等，用于在地下工程中切削或清理土壤。

盾构刀具市场的现状目前，全球盾构刀具市场规模总体呈上升趋势。

地下工程的不断增加，例如城市地铁、隧道、地下管网等项目的建设，驱动了盾构刀具市场的发展。

另外，一些发展中国家也在加大对基础设施建设的投入，进一步推动了盾构刀具市场的增长。

盾构刀具市场的主要驱动因素基础设施建设的增加随着全球城市化进程的加速，对于城市基础设施的需求不断增长。

城市地铁的建设是盾构刀具市场的主要驱动因素之一。

随着城市人口的增加，地铁减缓了交通拥堵问题，因此在世界各地新的地铁线路不断开通，推动了盾构刀具市场的需求。

地下管网建设的推动随着城市供水、供电、排水等基础设施的不断完善，地下管网的建设和维护也日益重要。

盾构刀具作为地下管网清理和修复的必备工具，其市场规模也随之增加。

盾构刀具市场的发展趋势技术创新的驱动随着科技的进步，盾构刀具的设计和制造技术不断改善。

新材料的应用、刀具结构的优化等技术创新，使得盾构刀具的效率和使用寿命得到提高，进一步推动了市场的发展。

环保意识的提高随着环保意识的增强，盾构刀具市场对于环保型产品的需求也在增加。

环保型盾构刀具减少了对土壤的损害以及尘埃的产生，符合绿色施工的要求，因此将成为未来市场的一个重要发展方向。

结论随着全球基础设施建设的加速以及环保意识的提高，盾构刀具市场将继续保持增长势头。

技术创新将是市场发展的关键驱动力，同时环保型产品也将成为未来市场的重要发展方向。

61WMEM·2020年 第1期产品与技术盾构机刀具的选型及其磨损分析济南重工集团有限公司 朱振鹏　姜晓彤盾构刀具将会直接影响盾构机掘进效率，不同岩土条件下将会采用不同类型刀具。

将从刀具种类、材料以及性能等方面对盾构刀具进行概括，分析盾构机刀具选型、切削机理以及磨损情况。

盾构法在隧道建设中的应用最初是由英国的布鲁诺在1818年提出的；20世纪60年代我国开始盾构机研制，现在已经基本实现国产化。

盾构机在公路、城市轨道、水利以及铁路等隧道建设中被广泛应用，具有对地面交通设施影响小、掘进速度快、开挖安全以及劳动强度低等优点。

在盾构机掘进系统中，盾构刀具作为关键部件，将直接影响盾构机掘进速度、出土速度和掘进效果。

盾构机在掘进过程中，将会受到岩土作用而产生损耗，为了减少刀具磨损，提高掘进效率，针对不同地质条件需要选择合适刀具。

本文将会针对盾构刀具选型以及切削磨损情况展开分析。

一、盾构刀具的选型1.盾构刀具分类及工作原理盾构刀具按照其切削方式可分为切削刀具和滚动刀具；切削类刀具又可以分为刮刀、先行刀、鱼尾刀和贝壳刀等。

（1）切削刀具切削刀是盾构机切削开挖面土体的主要刀具，其切削原理是盾构机在推进力作用下向前运动，刀具随着刀盘转动将会对土层产生径向的切削力和轴向剪切力，使得开挖面的土体被切削下来。

切削刀具一般形状示意图如图1所示，其中后角α和前角β一般为5°～20°，刀具角度在不同地层下是不同的，其中砂卵石地层稍小，黏土层稍大。

对于软土层或经过滚刀破碎的渣土，将会通过刮刀和切刀正面进入渣槽，如图2、图3所示，刮刀和切刀可以起到很好的切削与运输作用。

图1　切削刀一般形状示意图图3　切刀图4　超前刀切削土体示意图图2　刮刀先行刀也称为超前刀，超前刀切削土体示意图如图4所示。

在切削土体时先行刀一般会在切削刀之前切削土体，将土体切削成块，为切刀切削创造良好条件。

先行刀在切削过程中可以增加切削土体流动性，减少切刀磨损，降低切刀扭矩，提高切削效率。

盾构机刀盘设计与刀具优化分析引言：盾构机刀盘是现代隧道工程中不可或缺的工具，其设计和刀具的优化分析对于提高隧道工程的效率和质量至关重要。

本文将会就盾构机刀盘的设计要点和刀具的优化分析进行详细探讨，希望能够为相关从业人员提供有价值的参考。

一、盾构机刀盘设计要点1.适宜的刀盘直径选择：刀盘直径的选择需要根据具体的隧道工程情况进行合理的选定。

通常情况下，刀盘直径不宜过大，以免给隧道掘进带来过大的应力。

同时，刀盘直径也要足够大，以确保刀盘能够顺利穿越地下障碍物。

2.刀盘结构的设计：刀盘结构的设计需要考虑刀盘的整体强度和稳定性。

首先，需要选择适宜的刀盘材料，以确保其正常工作状态下不会发生破损。

其次，刀盘的结构应该具备合理的刚性和刚度，以能够对复杂的地质情况和地下水力进行有效的抵抗。

3.刀盘导向系统的设计：刀盘导向系统是刀盘在掘进过程中的重要支撑系统，其设计的合理与否直接影响着刀盘的准确定位和稳定性。

因此，需要在设计中充分考虑刀盘导向系统的刚度和韧性，以确保刀盘能够准确地控制掘进方向并避免出现误差。

二、刀具的优化分析1.刀具材料的选择：刀具材料的选择直接影响着刀具的使用寿命和切削效率。

通常情况下，刀具应选择硬度较高、耐磨性能好的材料，以确保刀具在长时间的切削过程中不会出现过快的磨损和损坏。

2.刀具结构的优化：刀具结构的优化主要包括刀具形状和刀具排列方式的设计。

在刀具形状方面，需要选择适合具体地质条件的刀具形状，以确保切削效果的良好。

在刀具排列方式上，需要根据地质情况和工程要求进行合理的选择，以避免切削过程中的堵塞和卡刀现象。

3.刀具切削参数的优化：刀具切削参数的优化是提高切削效率和减少刀具磨损的关键。

在设计中，应合理选择切削速度、进给量和切削深度等参数，以确保刀具在长时间的切削过程中保持稳定的磨损状态和高效的切削效果。

结论：盾构机刀盘设计和刀具的优化分析对于隧道工程的顺利进行和质量的保障具有重要意义。

通过合理的刀盘设计和刀具优化分析，可以提高隧道工程的效率和质量，降低工程风险，为隧道工程从业人员提供更好的工作条件。

盾构机刀盘与刀具的设计与分析盾构机是一种用于地下隧道开挖的机械设备，它的核心部件是刀盘和刀具。

刀盘是盾构机的主要工作部位，而刀具则是刀盘上的切削工具。

盾构机刀盘与刀具的设计与分析是为了提高盾构机的工作效率和安全性，下面将对这方面的内容进行讨论。

首先，盾构机刀盘与刀具的设计应考虑以下几个方面。

首先是刀盘的结构设计，包括刀盘直径、刀盘壳体的材料和强度设计。

刀盘直径的选择需要考虑隧道的尺寸和地质条件，以确保刀盘能够适应不同的工作环境。

刀盘壳体的材料选择应具有足够的强度和耐磨性，以保证刀盘的工作寿命和使用安全。

其次是刀盘上的刀具布置设计，包括刀具的数量、布局和角度。

刀具的数量应满足施工需要，布局应合理，角度的选择要考虑到土层特性和切削力的分布。

最后是刀盘与盾构机的连接设计，要确保刀盘能够与盾构机紧密连接，传递切削力和承受土压力。

其次，对于盾构机刀盘与刀具的分析，首先需要进行刀盘的载荷分析。

通过对刀盘受力情况的分析，可以确定刀盘的结构和材料，以确保其具有足够的强度来承受土压力和切削力。

其次是刀具的选择和分析。

不同的地质条件和隧道要求需要使用不同类型和材料的刀具。

刀具的选择应考虑到切削效率、耐磨性和经济性等因素。

此外，还需要对刀具的切削性能进行评估和分析，以提高切削效率和减少能耗。

最后是切削力的分析。

切削力对于刀具和刀盘的设计非常重要，因为过大或过小的切削力都会影响刀具的使用寿命和切削效率。

因此，对切削力的分析和评估可以指导刀具和刀盘的设计和优化。

此外，还可以运用有限元分析等工具对刀盘和刀具进行力学仿真分析，以评估其强度和刚度等性能指标。

通过仿真分析，可以发现潜在的结构问题和设计缺陷，并对刀盘和刀具的设计进行改进和优化。

总结起来，盾构机刀盘与刀具的设计与分析是为了提高盾构机的工作效率和安全性。

通过合理的设计和有效的分析，可以优化刀盘和刀具的结构，提高其强度和耐久性，以适应不同的地质条件和工作要求。

同时，对刀盘和刀具进行力学仿真分析，可以发现潜在的问题并进行改进和优化。

盾构机刀盘刀具磨损分析与改进一、引言盾构机是一种用于地下隧道开挖的机械设备，其刀盘刀具是关键部件之一。

刀盘刀具的磨损情况直接影响到盾构机的开挖效率和寿命。

本文将对盾构机刀盘刀具磨损进行分析，并提出改进措施，以提高盾构机的工作效率和使用寿命。

二、盾构机刀盘刀具磨损分析1. 磨损形式刀盘刀具主要有刀头、滚刀、凿岩头等组成。

在盾构机开挖过程中，刀具与隧道地层不断磨擦，导致刀具磨损。

刀盘刀具主要磨损形式包括磨耗磨损、断裂磨损和自擦磨损。

磨耗磨损是最为常见的磨损形式，主要是因为刀头与地层的摩擦导致切削面材料磨损。

断裂磨损则是刀盘刀具在工作时由于受到剧烈冲击或超过其材料强度限制造成的断裂现象。

自擦磨损是指刀头上的刀具与切削面之间的磨损，主要是因为刀具材料之间的磨擦产生摩擦热而引起的。

2. 磨损原因刀盘刀具的磨损主要受以下几个方面的影响：（1）地层硬度：地层硬度越大，刀具与地层摩擦力越大，磨损程度也越大。

（2）地层结构：地层的裂隙、节理等结构对刀具磨损具有一定影响。

（3）刀具材料：刀具材料的硬度、韧性、耐磨性等性能对磨损情况有直接影响。

（4）刀具设计：刀具的形状、角度、排布等设计因素会直接影响磨损情况。

三、刀盘刀具磨损改进措施1. 材料优化刀盘刀具的材料选择至关重要。

根据地层的硬度以及磨损形式，选用具有良好硬度、韧性和耐磨性的材料，可以有效延长刀具的使用寿命。

目前，硬质合金、高速钢等材料被广泛应用于刀盘刀具制造。

2. 刀具设计改进通过改进刀具的形状、角度和排布等设计因素，可以降低刀具的磨损程度。

例如，合理的刀具刃角可以减少切削阻力和磨损；适当增加刀头与地层的接触面积，可以分散磨损力，延缓刀具的磨损速度。

3. 切削液的应用在盾构机开挖过程中，切削液的应用可以减少刀具与地层之间的摩擦阻力，从而降低刀具的磨损程度。

合适的切削液类型和浓度可以根据具体地层情况进行调整。

4. 定期检测和维护定期对刀盘刀具进行检测，及时发现和修复磨损、断裂等问题，可以保持刀具的良好工作状态，延长使用寿命。

盾构刀具类型及刀具磨损分析张正银发布时间：2023-07-02T07:02:30.721Z 来源：《建筑实践》2023年8期作者：张正银[导读] 盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

重庆交通大学重庆市 400074摘要：盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

关键词：盾构刀具；刀具分类；磨损一、引言伴随着我国经济的快速发展，城市的地表土地资源捉襟见肘，未来城市发展将往城市地下空间转移，而在城市地下空间的开发过程中，会经常遇到各种复杂的地质条件，需要大量相关的技术设备。

近年来盾构技术得到了广泛的采用，但同时也受到了各方面严峻的挑战。

在整个掘进过程中，由于复杂的地质条件会导致刀具出现磨损，刀具的磨损受到多方面因素的影响，包括刀具结构和材料自身、掘进参数设置、地质条件、刀具与地质条件的适应程度等等，其中刀具与地质条件的适应程度是重要的影响因素，不同的刀具应与不同的地质条件相适应才能使加快盾构机的掘进进度，相反如果刀具和前方地质条件不相适应，那么这将会使得盾构机掘进效降低，严重的还会导致刀具磨损，将直接影响到掘进的工作效率、工程的进展及工程的经济效益。

本论文通过介绍了盾构刀具的分类并分析了这些刀具的功能作用和在不同地质条件下的适应性，从目前存在的刀具磨损的问题，给出了几点减少刀具磨损的措施。

盾构隧道刀具磨损特性分析与优化设计盾构隧道是一种用于地下工程建设的重要工具，其刀具磨损情况直接影响着工程进展和施工质量。

本文将针对盾构刀具的磨损特性进行分析，并提出相应的优化设计方案。

1. 盾构刀具的磨损特性分析1.1 磨损类型盾构刀具的磨损一般包括切削面磨损、刀具体积损耗以及刃口磨损等。

切削面磨损主要是由于刀具与岩土的磨擦引起，刀具体积损耗是指刀具体积的减少，刃口磨损则是刀具切削边缘的磨损现象。

1.2 磨损影响因素盾构刀具的磨损受到多种因素的影响，其中包括岩土的物理性质、刀具材料及硬度、施工参数(如推进速度、刀盘转速等)等。

这些因素的综合作用使得磨损的程度和速率不同。

1.3 磨损评估指标评估盾构刀具磨损的指标通常包括磨损率、切削力以及切削质量等。

磨损率反映了刀具的损耗情况，切削力则代表了切削的负荷情况，切削质量则衡量了切削时刀具的工作性能。

2. 盾构刀具磨损优化设计2.1 材料选择为减轻刀具磨损，可以通过选择更优质的材料来提高刀具的抗磨损性能。

例如，可采用高硬度的合金钢、陶瓷材料或碳化硅等材料来增加刀具的硬度和耐磨性。

2.2 刀具结构设计刀具的结构设计也是磨损优化的关键。

合理的结构设计可以提高刀具的刚度和稳定性，减少磨损的发生。

例如，在刀具的切削边缘增加复合涂层、设计刀具的几何形状等方式，可以减少刀具与岩土之间的磨擦，延缓磨损的发生。

2.3 施工参数优化合理的施工参数设置有助于减轻刀具磨损。

通过研究不同施工参数对磨损的影响，可以找出合适的推进速度、刀盘转速等参数，以减少刀具的磨损。

此外，刀具的清洁和润滑也是减轻磨损的重要措施。

3. 优化设计案例分析以某盾构隧道工程为例，应用上述优化设计方案，进行了刀具磨损分析和改进设计。

结果显示，在优化材料选择和采用复合涂层的同时，合理调整了推进速度和刀盘转速，成功降低了刀具的磨损率和切削力，提高了切削质量。

4. 结论盾构隧道刀具的磨损特性对工程建设具有重要影响，因此需要进行详细的分析和优化设计。
