盾构刀具简介

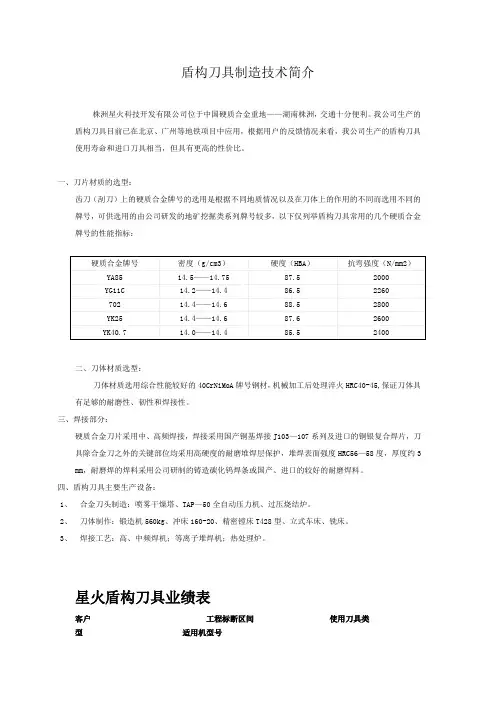

盾构刀具制造技术简介株洲星火科技开发有限公司位于中国硬质合金重地——湖南株洲，交通十分便利。

我公司生产的盾构刀具目前已在北京、广州等地铁项目中应用，根据用户的反馈情况来看，我公司生产的盾构刀具使用寿命和进口刀具相当，但具有更高的性价比。

一、刀片材质的选型：齿刀（刮刀）上的硬质合金牌号的选用是根据不同地质情况以及在刀体上的作用的不同而选用不同的牌号，可供选用的由公司研发的地矿挖掘类系列牌号较多，以下仅列举盾构刀具常用的几个硬质合金牌号的性能指标：二、刀体材质选型：刀体材质选用综合性能较好的40CrNiMoA牌号钢材，机械加工后处理淬火HRC40-45,保证刀体具有足够的耐磨性、韧性和焊接性。

三、焊接部分：硬质合金刀片采用中、高频焊接，焊接采用国产铜基焊接J103—107系列及进口的铜银复合焊片，刀具除合金刀之外的关键部位均采用高硬度的耐磨堆焊层保护，堆焊表面强度HRC56—58度，厚度约3 mm，耐磨焊的焊料采用公司研制的铸造碳化钨焊条或国产、进口的较好的耐磨焊料。

四、盾构刀具主要生产设备：1、合金刀头制造：喷雾干燥塔、TAP—50全自动压力机、过压烧结炉。

2、刀体制作：锻造机560kg、冲床160-20、精密镗床T428型、立式车床、铣床。

3、焊接工艺：高、中频焊机；等离子堆焊机；热处理炉。

星火盾构刀具业绩表客户工程标断区间使用刀具类型适用机型号Name of Customers Project details Type of tooling used Type of machin e北京城建北京轨道交通五号线正面齿刀海瑞克6.2米盾构Beijing City 张自忠站—北新桥站区间 Front toothed tooling HERRENKNECHT 6.2m Cons-Truction Beijing subway line No.5 ZhangZizhong Stn.to Beixing Bridge北京城建北京轨道交通机场线三元桥-东直门区间正面齿刀海瑞克6.2米盾构Beijing City Beijing subway line No.5 MeizhidianCons-Truction West to Liagma River Front toothed tooling HERRENKNECHT 6.2m北京住总北京轨道交通十号线麦子店西站-亮马河区间正面齿刀海瑞克6.2米盾构Beijing Beijing subway line NO.5 MeizhidianResidence Corp West to Liangma River Front toothed tooling HERRENKNECHT 6.2m中铁十六局北京轨道交通十号线正面齿刀海瑞克6.2米盾构花园东路-学院路区间 Front toothed tooling HERRENKNECHT 6.2m Chia Railway 双井-光华区间边缘刮刀Bureau number 16 Beijing subway line Edge scrapers Huayuan Rd.E to Xueyuan Rd.Shuangjing to guang-hua Rd.中油管道四公司仪征-长岭输油管道边缘刮刀海瑞克2.4米盾构China Petro.Piping 长江穿越工程 Edge scrapers HERRENKNECHT 2.4mCompany numbeR4 Yizheng to Changling(petroleum 正面齿刀System underneath Yangtse Ricer) Front toothed tooling中油管道四公司广东LNG珠江水道穿越工程门型刀、保径刀海瑞克3.8米盾构China Petro.Piping Guangdong LNG 边缘刀、正面齿刀Company numbeR4 channeling system Front toothed toolingunderneath the Pearl Ricer diameter determinator, HERRENKNECHT 2. 4medgescrapers,front toothed tooling广州盾建广州市轨道交通三号线羊角刀、正面齿刀海瑞克6.2米盾构（市一番区间）边缘刮刀 HERRENKNECHT 6.2m Guangzhou Subway Guangzhou subwayline Claw tooling,Front tootConstrution Bureau NO.4(inter-reginal) hedtooling,edgescrapers。

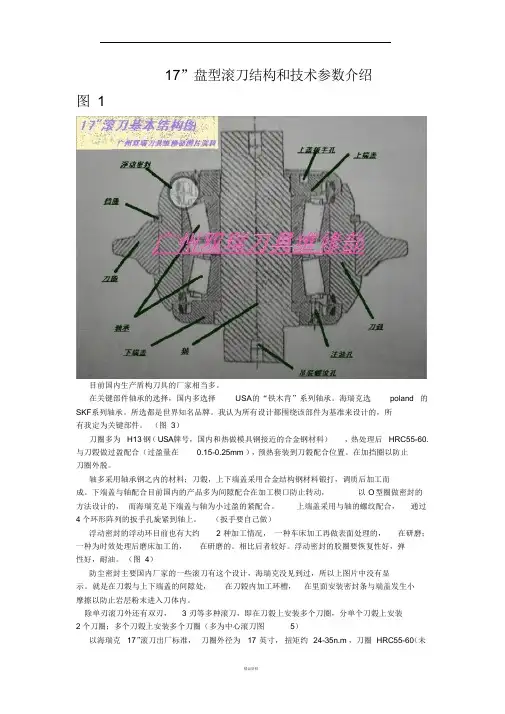

17”盘型滚刀结构和技术参数介绍图 1目前国内生产盾构刀具的厂家相当多。

在关键部件轴承的选择，国内多选择USA的“铁木肯”系列轴承。

海瑞克选poland 的SKF系列轴承。

所选都是世界知名品牌。

我认为所有设计都围绕该部件为基准来设计的，所有我定为关键部件。

（图3）刀圈多为H13 钢（USA牌号，国内和热做模具钢接近的合金钢材料），热处理后HRC55-60. 与刀榖做过盈配合（过盈量在0.15-0.25mm ），预热套装到刀榖配合位置。

在加挡圈以防止刀圈外脱。

轴多采用轴承钢之内的材料；刀榖，上下端盖采用合金结构钢材料锻打，调质后加工而成。

下端盖与轴配合目前国内的产品多为间隙配合在加工楔口防止转动，以O型圈做密封的方法设计的，而海瑞克是下端盖与轴为小过盈的紧配合。

上端盖采用与轴的螺纹配合，通过4 个环形阵列的扳手孔旋紧到轴上。

（扳手要自己做）浮动密封的浮动环目前也有大约 2 种加工情况，一种车床加工再做表面处理的，在研磨；一种为时效处理后磨床加工的，在研磨的。

相比后者较好。

浮动密封的胶圈要恢复性好，弹性好，耐油。

（图4）防尘密封主要国内厂家的一些滚刀有这个设计，海瑞克没见到过，所以上图片中没有显示。

就是在刀榖与上下端盖的间隙处，在刀榖内加工环槽，在里面安装密封条与端盖发生小摩擦以防止岩层粉末进入刀体内。

除单刃滚刀外还有双刃， 3 刃等多种滚刀，即在刀榖上安装多个刀圈，分单个刀榖上安装2 个刀圈；多个刀榖上安装多个刀圈（多为中心滚刀图5）以海瑞克17”滚刀出厂标准，刀圈外径为17 英寸，扭矩约24-35n.m ，刀圈HRC55-60（未做准确测量，凭经验和粗测设备估计和参照国内出厂数据）图 3图Welcome To Download !!!欢迎您的下载，资料仅供参考！。

浅谈盾构刀具使用及维修管理1.盾构刀具的结构及材质盾构刀具主要由钢制刀头和金属密封组成。

钢制刀头是盾构刀具的主体部分，是盾构刀具直接与土层接触的部位，起着切削、破碎、搅拌等作用；金属密封是盾构刀具与盾构机切割室之间的隔离装置，起到分离泥浆和刀头的作用。

在刀头钢的材质选择方面，由于盾构机作业环境的复杂性，刀头钢的材料不仅要求有很高的硬度和韧性，同时要具有良好的耐磨性和耐腐蚀性能。

常见的盾构刀头钢材有Cr12MoV、6CrW2Si、T15等。

在盾构施工作业中，刀具的使用管理直接影响到施工质量和效率。

因此，盾构刀具的使用管理应根据不同项目的具体情况制定相应的使用规范和管理细则，包括选择合适的刀具、使用规范、保养维护等方面。

2.1 刀具选择在刀具的选择上，应根据具体的施工环境以及施工所需的切削和破碎要求，选择适合的刀具规格和型号。

同时，需要注意不同类型和规格的刀具在切削效率、耐磨性、寿命等方面的差异。

2.2 使用规范在盾构刀具的使用过程中，需要注意以下几个方面的规范：（1）合理控制推量和转速：适当控制推量和转速可以有效降低切削力，减少切削部件的磨损，延长刀具的使用寿命。

（2）正确选择推力控制和转速控制方式：盾构刀具的推力控制和转速控制方式直接影响到施工效率和质量，应根据具体的施工情况和土层状况进行合理选择。

（3）定期检查刀具：使用刀具一定时期后，应定期检查刀具的磨损情况和变形情况，及时更换修复。

（4）定期清洗刀具：在刀具使用过程中，会不可避免地存在泥浆等固体颗粒的附着，会影响刀具的使用寿命和效率。

2.3 保养维护在盾构刀具的使用过程中，保养维护措施也是关键的环节。

一方面，保养维护可以减缓刀具的磨损和变形速度；另一方面，保养维护还可以有效降低修复成本和使用成本。

常见的保养维护措施包括：保持刀头清洁、涂抹保护液、定期检查刀头的变形度，以及采用合适的修复方式等。

随着盾构刀具的使用次数和使用周期的增加，刀具的磨损和损坏情况也会逐渐显现。

盾构刀具类型及刀具磨损分析张正银发布时间：2023-07-02T07:02:30.721Z 来源：《建筑实践》2023年8期作者：张正银[导读] 盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

重庆交通大学重庆市 400074摘要：盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

关键词：盾构刀具；刀具分类；磨损一、引言伴随着我国经济的快速发展，城市的地表土地资源捉襟见肘，未来城市发展将往城市地下空间转移，而在城市地下空间的开发过程中，会经常遇到各种复杂的地质条件，需要大量相关的技术设备。

近年来盾构技术得到了广泛的采用，但同时也受到了各方面严峻的挑战。

在整个掘进过程中，由于复杂的地质条件会导致刀具出现磨损，刀具的磨损受到多方面因素的影响，包括刀具结构和材料自身、掘进参数设置、地质条件、刀具与地质条件的适应程度等等，其中刀具与地质条件的适应程度是重要的影响因素，不同的刀具应与不同的地质条件相适应才能使加快盾构机的掘进进度，相反如果刀具和前方地质条件不相适应，那么这将会使得盾构机掘进效降低，严重的还会导致刀具磨损，将直接影响到掘进的工作效率、工程的进展及工程的经济效益。

本论文通过介绍了盾构刀具的分类并分析了这些刀具的功能作用和在不同地质条件下的适应性，从目前存在的刀具磨损的问题，给出了几点减少刀具磨损的措施。

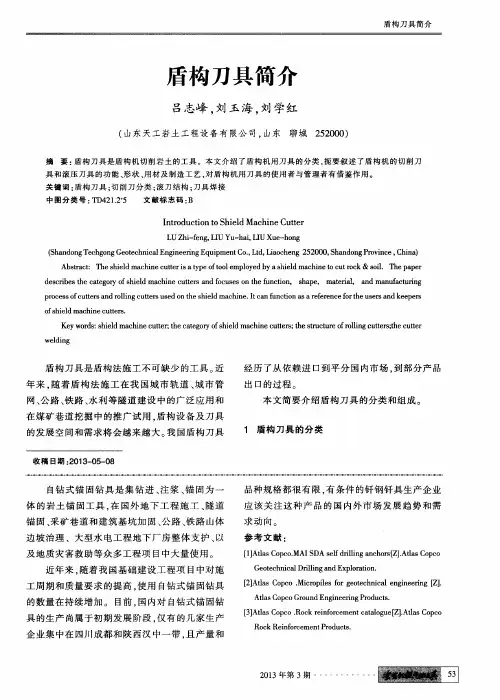

盾构刀具简介吕志峰，刘玉海，刘学红山东天工岩土工程设备有限公司，山东聊城252000)摘 要：盾构刀具是盾构机切削岩土的工 具。

本文介绍了盾构机用刀具的分类，扼要叙述了盾构机 的切削 刀具和滚压刀具的功能、形状、用材及制造工 艺，对盾构机用刀具的使用者与管理者有借鉴作用。
