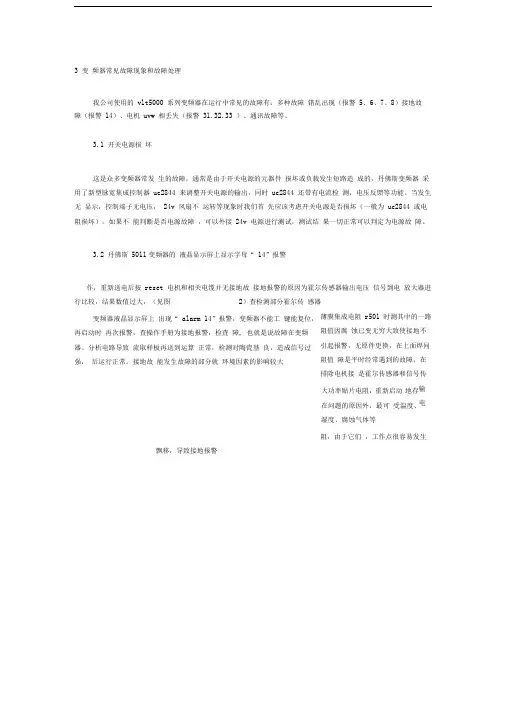

3 变 频器常见故障现象和故障处理我公司使用的 vlt5000 系列变频器在运行中常见的故障有：多种故障 错乱出现（报警 5、6、7、8）接地故 障（报警 14）、电机 uvw 相丢失（报警 31.32.33 ）、通讯故障等。
3.1 开关电源损 坏这是众多变频器常发 生的故障，通常是由于开关电源的元器件 损坏或负载发生短路造 成的，丹佛斯变频器 采用了新型脉宽集成控制器 uc2844 来调整开关电源的输出，同时 uc2844 还带有电流检 测，电压反馈等功能。
当发生无 显示，控制端子无电压， 24v 风扇不 运转等现象时我们首 先应该考虑开关电源是否损坏（一般为 uc2844 或电阻损坏）。
如果不 能判断是否电源故障 ，可以外接 24v 电源进行测试，测试结 果一切正常可以判定为电源故 障。
3.2 丹佛斯 5011变频器的 液晶显示屏上显示字母“ 14”报警作，重新送电后按 reset 电机和相关电缆并无接地故 接地报警的原因为霍尔传感器输出电压 信号到电 放大器进行比较，结果数值过大，（见图2）查检测部分霍尔传 感器薄膜集成电阻 r501 时测其中的一路阻值因腐 蚀已变无穷大致使接地不 引起报警，无原件更换，在上面焊同阻值 障是平时经常遇到的故障，在排除电机接 是霍尔传感器和信号传输电阻，由于它们 ，工作点很容易发生飘移，导致接地报警变频器液晶显示屏上 出现“ alarm 14”报警，变频器不能工 键能复位，再启动时 再次报警，查操作手册为接地报警，检查 障, 也就是说故障在变频器。
分析电路导致 流取样板再送到运算 正常，检测对陶瓷基 良，造成信号过强， 后运行正常。
接地故 能发生故障的部分就 环境因素的影响较大大功率贴片电阻，重新启动 地存在问题的原因外，最可 受温度、湿度、腐蚀气体等,M O/* ■图2陶瓷基薄膜集成电阻r501故障3.3丹佛斯5016变频器“ alarm 13”过流报警变频器液晶显示屏上出现“ alarm 13”报警，并能手动复位，不升速时正常，加速时就报警，重新送电，没有听到内部继电器吸合的声音，怀疑为充电电阻r401并联的接触器km1短路导致电流过大引起（见图3），用万用表测km1线圈两端电压正常，停电测线圈直流电阻，为无穷大，换新线圈后上电试车，一切正常。

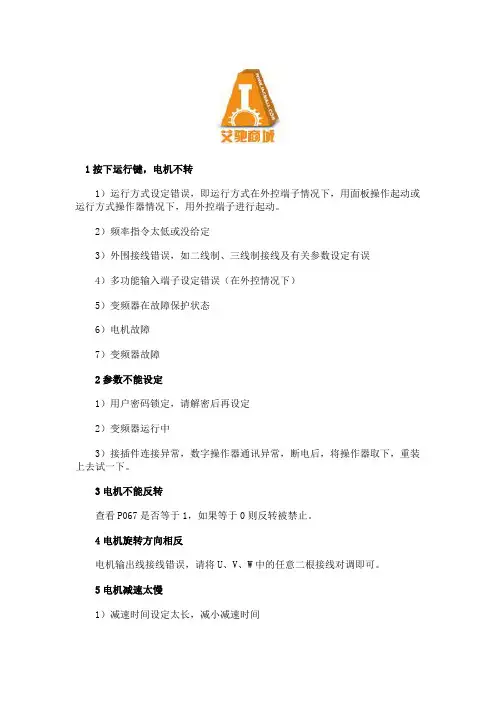

1按下运行键，电机不转1）运行方式设定错误，即运行方式在外控端子情况下，用面板操作起动或运行方式操作器情况下，用外控端子进行起动。
2）频率指令太低或没给定3）外围接线错误，如二线制、三线制接线及有关参数设定有误4）多功能输入端子设定错误（在外控情况下）5）变频器在故障保护状态6）电机故障7）变频器故障2参数不能设定1）用户密码锁定，请解密后再设定2）变频器运行中3）接插件连接异常，数字操作器通讯异常，断电后，将操作器取下，重装上去试一下。
3电机不能反转查看P067是否等于1，如果等于0则反转被禁止。
4电机旋转方向相反电机输出线接线错误，请将U、V、W中的任意二根接线对调即可。
5电机减速太慢1）减速时间设定太长，减小减速时间2）加装制动电阻3）加直流制动6电机过热1）负载太大，实际力矩已超过马达的额定转矩，建议增大马达容量。
2）环境温度太高，在温度较高环境下，电机会烧坏请降低电机周围温度3）电机的相间耐压不足变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的冲击电压会达到变频器输入电源的3倍程度，请使用电机相间的冲击耐压高于最大冲击电压的电机。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
浅议丹佛斯变频器故障和处理前言丹佛斯变频器是现代工业生产过程中常用的电力传动设备，它能够有效地控制电机转速，实现精细化控制，在工业生产中发挥着重要作用。
然而，随着变频器的使用时间增长，变频器产生故障的可能性也会逐渐增加。
为了保障工业生产的连续性和效率，对于丹佛斯变频器产生故障时应及时进行处理和维修，以保证设备的正常使用。
本文将从以下几个方面来浅议丹佛斯变频器故障和处理：1.丹佛斯变频器故障分类；2.丹佛斯变频器故障处理方法；3.丹佛斯变频器故障预防措施。
丹佛斯变频器故障分类丹佛斯变频器故障分类如下：1.电源故障电源故障是指丹佛斯变频器的电源出现故障，导致变频器无法正常工作。
电源故障可能包括以下几种：•电源线路断路•电源线路过载•电源电压波动2.控制器故障控制器故障是指丹佛斯变频器的控制器出现故障，导致变频器无法正常工作。
控制器故障可能包括以下几种：•控制器芯片损坏•控制器程序错误•控制器卡死、卡住3.传感器故障传感器故障是指丹佛斯变频器所连接的传感器出现故障，导致变频器无法正常获取实时数据，进而无法进行精细化控制。
传感器故障可能包括以下几种：•传感器接口松动•传感器线路断路•传感器信号失真4.输出器故障输出器故障是指丹佛斯变频器输出模块出现故障，导致电机无法正常运行。
输出器故障可能包括以下几种：•输出器线路短路•输出器芯片损坏•输出器参数设置错误针对不同的故障类型，我们需要采取不同的变频器故障处理方法。
下面是一些常见的故障处理方法。
1.电源故障处理方法如果变频器电源线路断路或者过载，我们需要检查电源线路是否正常，恢复电源线路的正常供电。
如果变频器电源电压波动很大，我们需要使用稳压器等电源稳定设备来稳定电压。
2.控制器故障处理方法如果变频器控制器芯片损坏，我们需要更换芯片；如果控制器程序错误，我们需要重新升级程序；如果控制器卡死、卡住，我们需要通过手动控制来解除卡死状态。
3.传感器故障处理方法如果传感器接口松动，我们需要重新插上接口；如果传感器线路断路，我们需要检查线路是否正常；如果传感器信号失真，我们需要更换传感器。

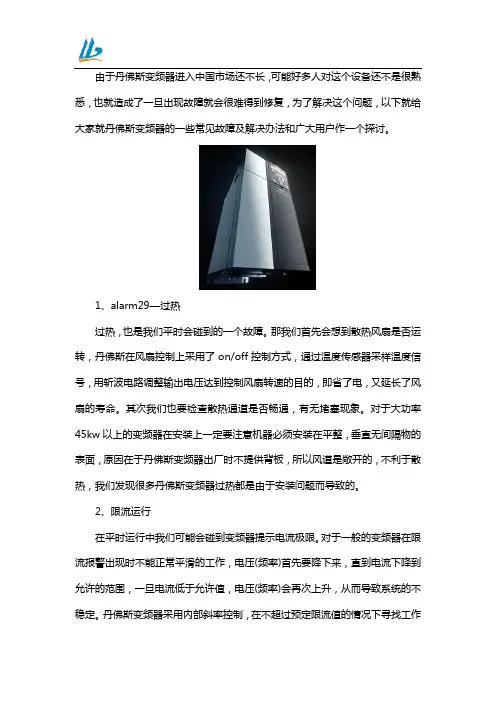

由于丹佛斯变频器进入中国市场还不长，可能好多人对这个设备还不是很熟悉，也就造成了一旦出现故障就会很难得到修复，为了解决这个问题，以下就给大家就丹佛斯变频器的一些常见故障及解决办法和广大用户作一个探讨。
1、alarm29—过热过热，也是我们平时会碰到的一个故障。
那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。
其次我们也要检查散热通道是否畅通，有无堵塞现象。
对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。
2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。
对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。
丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。
3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。
IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。
其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。
4、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v,24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
