轴类零件选材及热处理工艺分析

轴类零件的加工工艺毕业设计
随着现代化技术的不断进步，自动化加工已经成为了现代喷气机、汽车、船舶和各种机械设备的关键部分。

其中，轴类零件是机械装备
中必不可少的零件之一，它们扮演着承载力和传递动力的重要角色。

轴类零件的加工工艺包括材料的选取、机器加工工序（如车削、
铣削、磨削等）、热处理和表面处理等几个方面。

首先是材料的选取。

轴类零件要求硬度高、韧性好、耐磨性强、
密度均匀以及尺寸精准。

为了达到这些要求，常用的材料主要有高速钢、合金钢、碳钢等。

其次是机器加工工序。

轴类零件的加工工序一般包括车削、铣削、钻孔、切削和磨削等多个工序。

其中，车削是最常见的一种加工方法。

它可以使轴类零件的直径和长度精确到0.01毫米，同时能够加工出各
种曲面和螺纹。

其次是热处理。

对于硬度要求高的轴类零件来说，热处理是必不
可少的一种工艺。

常用的热处理工艺主要有淬硬和回火两种。

淬硬可
以提高材料的硬度和强度，但会降低材料的韧性；回火可以使材料兼
顾强度和韧性，同时提高其耐磨性。

最后是表面处理。

轴类零件的表面处理可以保护其表面不受侵蚀、提高其抗疲劳性能、提高其耐磨性等。

常用的表面处理方法有电镀、
喷涂、热喷涂等。

总之，轴类零件的加工工艺是一个复杂的系统工程，在实际的生产中需要不断地追求提高效率和质量。

为了在加工轴类零件过程中避免出现一些问题，我们必须在加工前充分了解材料的特性、选择合适的机床设备以及合理控制加工参数等。

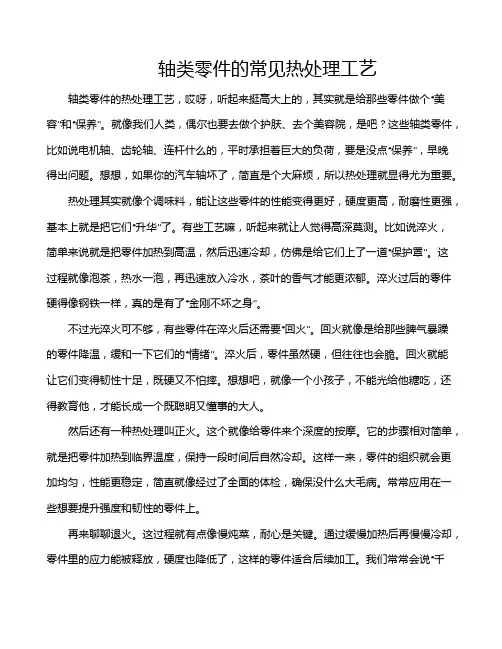

轴类零件的常见热处理工艺轴类零件的热处理工艺，哎呀，听起来挺高大上的，其实就是给那些零件做个“美容”和“保养”。

就像我们人类，偶尔也要去做个护肤、去个美容院，是吧？这些轴类零件，比如说电机轴、齿轮轴、连杆什么的，平时承担着巨大的负荷，要是没点“保养”，早晚得出问题。

想想，如果你的汽车轴坏了，简直是个大麻烦，所以热处理就显得尤为重要。

热处理其实就像个调味料，能让这些零件的性能变得更好，硬度更高，耐磨性更强，基本上就是把它们“升华”了。

有些工艺嘛，听起来就让人觉得高深莫测。

比如说淬火，简单来说就是把零件加热到高温，然后迅速冷却，仿佛是给它们上了一道“保护罩”。

这过程就像泡茶，热水一泡，再迅速放入冷水，茶叶的香气才能更浓郁。

淬火过后的零件硬得像钢铁一样，真的是有了“金刚不坏之身”。

不过光淬火可不够，有些零件在淬火后还需要“回火”。

回火就像是给那些脾气暴躁的零件降温，缓和一下它们的“情绪”。

淬火后，零件虽然硬，但往往也会脆。

回火就能让它们变得韧性十足，既硬又不怕摔。

想想吧，就像一个小孩子，不能光给他糖吃，还得教育他，才能长成一个既聪明又懂事的大人。

然后还有一种热处理叫正火。

这个就像给零件来个深度的按摩。

它的步骤相对简单，就是把零件加热到临界温度，保持一段时间后自然冷却。

这样一来，零件的组织就会更加均匀，性能更稳定，简直就像经过了全面的体检，确保没什么大毛病。

常常应用在一些想要提升强度和韧性的零件上。

再来聊聊退火。

这过程就有点像慢炖菜，耐心是关键。

通过缓慢加热后再慢慢冷却，零件里的应力能被释放，硬度也降低了，这样的零件适合后续加工。

我们常常会说“千锤百炼”，经过这样一番退火的零件，真是得到了“升华”。

这就像一位大师，经过长时间的磨练，才成就了自己的技艺。

哎，光说这些工艺也太枯燥了，热处理过程中的温度和时间都是门大学问。

每种材料、每种零件都有它自己的“脾气”，需要量身定制的处理方式。

你要是用不对，真的是“自掘坟墓”。

轴类零件的材料与热处理一般轴类零件常用中碳钢，如45钢，经正火、调质及部分表面淬火等热处理，得到所要求的强度、韧性和硬度。

对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和表面淬火处理，使其具有较高的综合力学性能。

对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的表面硬度，心部则获得较高的强度和韧性。

对高精度和高转速的轴，可选用38CrMoAl 钢，其热处理变形较小，经调质和表面渗氮处理，达到很高的心部强度和表面硬度，从而获得优良的耐磨性和耐疲劳性。

附：钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。

淬火能显著提高·钢的强度和硬度。

如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。

所以，淬火和回火是密不可分的两道热处理工艺。

车床主轴加工工艺过程分析⑴ 主轴毛坯的制造方法锻件，还可获得较高的抗拉、抗弯和抗扭强度。

⑵ 主轴的材料和热处理45钢，普通机床主轴的常用材料，淬透性比合金钢差，淬火后变形较大，加工后尺寸稳定性也较差，要求较高的主轴则采用合金钢材料为宜。

①毛坯热处理采用正火，消除锻造应力，细化晶粒，并使金属组织均匀。

②预备热处理粗加工之后半精加工之前，安排调质处理，提高其综合力学性能③最终热处理主轴的某些重要表面需经高频淬火。

最终热处理一般安排在半精加工之后，精加工之前，局部淬火产生的变形在最终精加工时得以纠正。

加工阶段的划分①粗加工阶段用大的切削用量切除大部分余量，及时发现锻件裂纹等缺陷。

②半精加工阶段为精加工作好准备③精加工阶段把各表面都加工到图样规定的要求。

粗加工、半精加工、精加工阶段的划分大体以热处理为界。

工序顺序的安排毛坯制造——正火——车端面钻中心孔——粗车——调质——半精车表面淬火——粗、精磨外圆——粗、精磨圆锥面——磨锥孔。

轴套类零件加工工艺分析1. 引言轴套类零件是机械加工中常见的一种零件，其用途是在轴和孔之间提供支撑和滑动的功能。

在工程设计中，轴套类零件通常需要经过精密的加工工艺来保证其质量和性能。

本文将对轴套类零件的加工工艺进行分析和总结，希望能够提供一些有用的参考和指导。

2. 材料选择在轴套类零件的加工工艺中，材料的选择是非常重要的。

常见的轴套类零件材料包括普通钢、不锈钢、铜和铝等。

选择合适的材料要考虑零件的使用环境、受力情况、耐磨性和成本等因素。

普通钢通常用于一般工况下的轴套，而在耐腐蚀和高温环境下，不锈钢是更好的选择。

3. 加工工艺流程轴套类零件的加工工艺一般包括以下步骤：3.1 材料准备首先需要对选定的材料进行准备。

包括材料的切割和锻造等操作。

在这一步中，需要将材料切割成适当的尺寸，并进行热处理以提高材料的硬度和强度。

3.2 粗加工粗加工是对轴套类零件进行初步形状加工的过程。

通常使用车床、铣床、钻床等机械设备进行操作。

在这一步中，需要根据工程图纸和要求进行粗加工，包括车削、铣削、钻孔等操作。

粗加工能够将工件的尺寸和形状加工到大致接近设计要求的程度。

3.3 热处理热处理是为了提高轴套类零件的硬度和韧性。

常见的热处理方法包括淬火、回火、表面强化等。

热处理能够改善材料的组织结构，并增加其抗磨性和耐久性。

在热处理过程中，需要根据具体的材料和工件形状进行参数的选择和控制，以保证热处理效果的达到。

3.4 精密加工精密加工是将轴套类零件的尺寸和形状加工到精确的设计要求的过程。

精密加工通常包括数控加工、磨削、线切割等操作。

数控加工能够实现高精度的加工，磨削能够提高零件的表面质量和几何精度，线切割能够加工出复杂的内部结构。

3.5 表面处理表面处理是为了提高轴套类零件的表面质量和耐腐蚀性。

常见的表面处理方法包括电镀、喷涂、氮化等。

表面处理能够在一定程度上提高轴套类零件的耐磨性和使用寿命。

4. 加工工艺优化为了提高轴套类零件的加工效率和质量，可以对加工工艺进行优化。

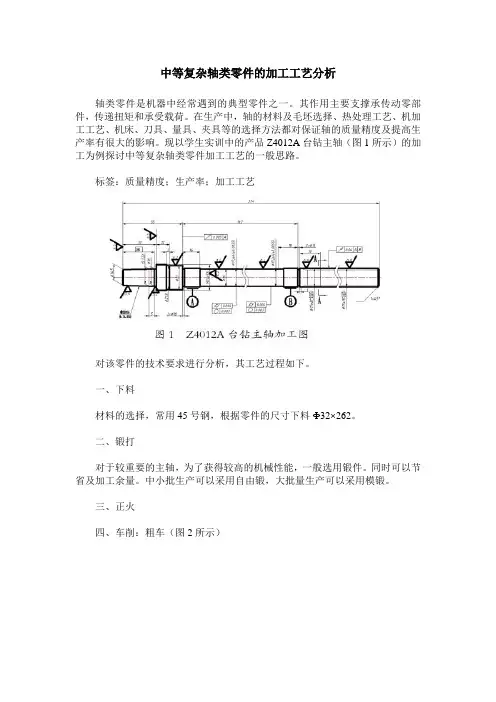

中等复杂轴类零件的加工工艺分析轴类零件是机器中经常遇到的典型零件之一。

其作用主要支撑承传动零部件，传递扭矩和承受载荷。

在生产中，轴的材料及毛坯选择、热处理工艺、机加工工艺、机床、刀具、量具、夹具等的选择方法都对保证轴的质量精度及提高生产率有很大的影响。

现以学生实训中的产品Z4012A台钻主轴（图1所示）的加工为例探讨中等复杂轴类零件加工工艺的一般思路。

标签：质量精度；生产率；加工工艺对该零件的技术要求进行分析，其工艺过程如下。

一、下料材料的选择，常用45号钢，根据零件的尺寸下料Ф32×262。

二、锻打对于较重要的主轴，为了获得较高的机械性能，一般选用锻件。

同时可以节省及加工余量。

中小批生产可以采用自由锻，大批量生产可以采用模锻。

三、正火四、车削：粗车（图2所示）工艺要求：两端不得有中心孔工艺步骤：1.夹Ф20外圆左端，齐端面车Ф27外圆、Ф19×31外圆至尺寸，车R3圆弧。

2.夹Ф20外圆右端，打中心孔A3。

3.夹Ф19外圆，车Ф20外圆，保证Ф27外圆长度26mm。

4.夹Ф20外圆，去掉中心孔保总长376mm。

切削用量的选择：切削深度：2mm；进给量：0.3mm使用机动进给要均匀；切削速度：50-60m/min（大约每分钟主轴500-600转）。

五、热处理：调质T235对于较重要的零件一般采用调质热处理以充分发挥45号钢的现在性能。

当轴较长时，为了防止调质时淬火产生完全，可以选择40Cr。

调质一般安排在粗车之后、半精车之前。

六、车：半精车工艺步骤：1.夹Ф20mm外圆左端，齐端面，按图要求加工中心孔。

2.调头夹Ф20mm外圆，齐端面保总长374mm，按图要求打中心孔。

3.两顶尖安装，车M24×1.5螺纹外圆至尺寸、车圆锥大端尺寸至Ф16.3+0.1×31mm。

4.两顶尖安装，半精车Ф17mm外圆，保证55.2长度尺寸，留磨削余量0.4～0.5mm，精车Ф22外圆至尺寸，保证螺纹长度部分9mm。

轴类零件选材及工艺分析在机床、汽车、拖拉机等制造工业中，轴类零件是另一类用量很大，且占有相当重要地位的结构件。

轴类零件的主要作用是支承传动零件并传递动和动力，它们在工作时受多种应力的作用，因此从选材角度看，材料应有较高的综合机械性能.局部承受摩擦的部位如车床主轴的花键、曲轴轴颈等处，要求有一定的硬度，以提高其抗磨损能力。

要求以综合机械性能为主的一类结构零件的选材，还需根据其应力状态和负荷种类考虑材料的淬透性和抗疲劳性能。

实践证明，受交变应力的轴类零件、连杆螺栓等结构件，其损环形式不少是由于疲劳裂纹引起的。

下面以车床主轴、汽车半轴、内燃机曲轴、镗杆、大型人字齿轮轴等典型零件为例进行分析。

（一）机床主轴在选选用机床主轴的材料和热处理工艺时，必须考虑以下几点：<1> 受力的大小。

不同类型的机床，工作条件有很大差别，如高速机床和精密机床主轴的工作条件与重型机床主轴的工作条件相比，无论在弯曲或扭转疲劳特性方面差别都很大。

<2> 轴承类型。

如在滑动轴承上工作时，轴颈需要有高的耐磨性。

<3> 主轴的形状及其可能引起的热处理缺陷。

结构形状复杂的主轴在热处理时易变形甚至于开裂，因此在选材上应给予重视。

主轴是机床中主要进零件之一，其质量好坏直接影响机床的精度和寿命。

因此必须根据主轴的工作条件和性能要求，选择用钢和制定合理的冷热加工工艺。

1、机床主轴的工作条件和性能要求C616-416车床主轴如图1-2所示。

该主轴的工作条件如下：①承受交变的弯曲应力与扭转应力，有时受到冲击载荷的作用；②主轴大端内锥孔和锥度外圆，经常与卡盘、顶针有相对摩擦；③花健部分经常有磕或相对滑动。

总之，该主轴是在滚动轴承中动转，承受中等负荷，转速中等，有装配精度要求，且受到一定的冲击力作用。

由此确定热处理技术条件如下：①整体调质后硬度应为HB200~230，金相组织为回火索氏体；②内锥孔和外圆锥面处硬度为HRC45~50，表面3~5㎜内金相组织为回火屈氏体和少量回火马氏体；③花键部分的硬度为HRC48~53，金相组同上。

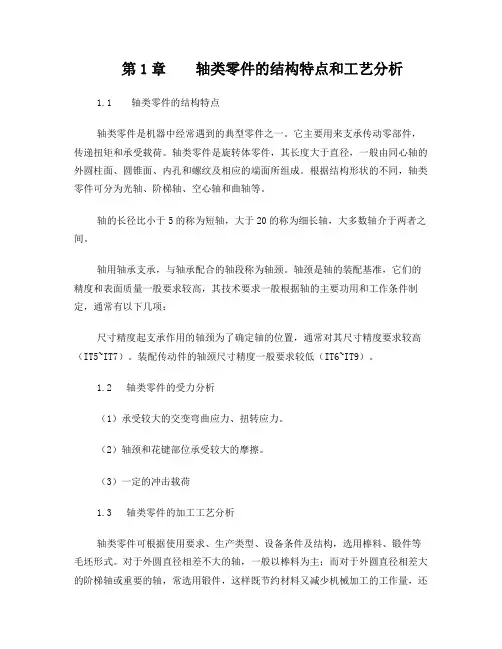

第1章轴类零件的结构特点和工艺分析1.1 轴类零件的结构特点轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。

装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。

1.2 轴类零件的受力分析（1）承受较大的交变弯曲应力、扭转应力。

（2）轴颈和花键部位承受较大的摩擦。

（3）一定的冲击载荷1.3 轴类零件的加工工艺分析轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

中小批生产多采用自由锻，大批大量生产时采用模锻。

1.4 阶梯轴的尺寸图图1-1阶梯轴的尺寸第2章轴类零件的选材与热处理2.1 轴类零件的选材分析（1）中碳钢和中碳合金钢。

考虑到轴类零件的综合力学性能要求，主要选用经过轧制或锻造的35、40、45、50、40Cr、40CrNi、40MnB钢等，一般应进行正火或调质；若轴颈处耐磨性要求高，可对轴颈处进行表面淬火。

具体的钢种应根据载荷的类型、零件的尺寸和淬透性的大小决定。

承受弯曲载荷和扭转载荷的轴类，应力的分布是由表面向中心递减的，对淬透性要求不高；承受拉、压载荷的轴类，应力沿轴的截面均匀分布，应选用淬透性较高的钢。

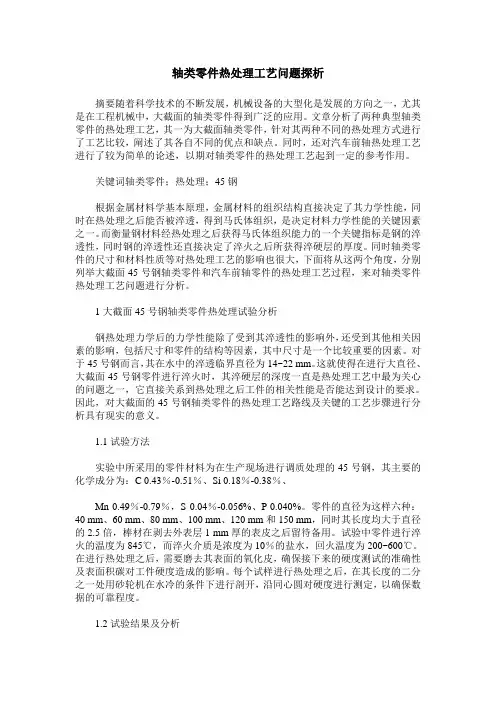

轴类零件热处理工艺问题探析摘要随着科学技术的不断发展，机械设备的大型化是发展的方向之一，尤其是在工程机械中，大截面的轴类零件得到广泛的应用。

文章分析了两种典型轴类零件的热处理工艺，其一为大截面轴类零件，针对其两种不同的热处理方式进行了工艺比较，阐述了其各自不同的优点和缺点。

同时，还对汽车前轴热处理工艺进行了较为简单的论述，以期对轴类零件的热处理工艺起到一定的参考作用。

关键词轴类零件；热处理；45钢根据金属材料学基本原理，金属材料的组织结构直接决定了其力学性能，同时在热处理之后能否被淬透，得到马氏体组织，是决定材料力学性能的关键因素之一。

而衡量钢材料经热处理之后获得马氏体组织能力的一个关键指标是钢的淬透性，同时钢的淬透性还直接决定了淬火之后所获得淬硬层的厚度。

同时轴类零件的尺寸和材料性质等对热处理工艺的影响也很大，下面将从这两个角度，分别列举大截面45号钢轴类零件和汽车前轴零件的热处理工艺过程，来对轴类零件热处理工艺问题进行分析。

1大截面45号钢轴类零件热处理试验分析钢热处理力学后的力学性能除了受到其淬透性的影响外，还受到其他相关因素的影响，包括尺寸和零件的结构等因素，其中尺寸是一个比较重要的因素。

对于45号钢而言，其在水中的淬透临界直径为14~22 mm。

这就使得在进行大直径、大截面45号钢零件进行淬火时，其淬硬层的深度一直是热处理工艺中最为关心的问题之一，它直接关系到热处理之后工件的相关性能是否能达到设计的要求。

因此，对大截面的45号钢轴类零件的热处理工艺路线及关键的工艺步骤进行分析具有现实的意义。

1.1试验方法实验中所采用的零件材料为在生产现场进行调质处理的45号钢，其主要的化学成分为：C 0.43％-0.51％、Si 0.18％-0.38％、Mn 0.49％-0.79％，S 0.04％-0.056%、P 0.040%。

零件的直径为这样六种：40 mm、60 mm、80 mm、100 mm、120 mm和150 mm，同时其长度均大于直径的2.5倍，棒材在剥去外表层1 mm厚的表皮之后留待备用。

轴类零件的主要技术要求包括
：
1. 材质要求：轴类零件通常要求具有较高的强度和硬度，以确保其能够承受扭转和受力等工作条件。

常用的材料包括碳钢、合金钢、不锈钢、铝合金等。

2. 尺寸精度要求：轴类零件通常需要具有较高的尺寸精度，以保证其与其他零件的配合和传动的可靠性。

尺寸精度包括直径、圆度、圆柱度等方面的要求。

3. 表面质量要求：轴类零件的表面质量直接影响其使用寿命和性能。

通常要求表面光洁度高，无裂纹、氧化层和砂眼等缺陷。

4. 热处理要求：轴类零件常需要进行热处理，以提高其硬度、耐磨性和强度等性能。

常见的热处理方法包括淬火、回火、渗碳等。

5. 轴心度要求：轴类零件的轴心度是其最基本的要求之一，轴心度不良会导致轴类零件在运转过程中产生振动、噪音等问题。

6. 表面润滑要求：轴类零件通常需要具有良好的表面润滑性能，以减小摩擦和磨损，延长使用寿命。

常用的润滑方法包括表面镀层、涂覆润滑脂等。

轴类零件热处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴类零件的热处理工艺流程详解在机械制造行业中，轴类零件是至关重要的组成部分，它们的性能直接影响到设备的运行稳定性和使用寿命。

轴类零件加工工艺的过程轴类零件加工工艺是将原材料加工成符合要求的轴类零件的一系列工艺过程。

下面将详细介绍轴类零件加工工艺的过程。

1. 选材。

首先需要选择合适的材料作为轴类零件的原材料。

常见的轴类零件材料有碳钢、合金钢、不锈钢等。

选材时需要考虑轴类零件的用途、工作环境、负载等因素，选出具有良好机械性能和耐磨性的材料。

2. 切削加工。

切削加工是轴类零件加工中最基本的工艺过程。

它包括车削、铣削、钻削等操作。

首先将原材料锯片切割成合适长度，然后使用车床、镗床、铣床等机床进行精确的切削加工。

在切削加工中，需要注意工件和刀具的刚性和稳定性，以确保加工出的轴类零件尺寸精度和表面质量达到要求。

3. 热处理。

部分轴类零件需要进行热处理，以改善其机械性能和耐磨性。

常见的热处理方法有淬火、回火、表面渗碳等。

在热处理过程中，需要控制加热温度、保温时间和冷却速度等参数，以使轴类零件获得理想的组织结构和性能。

4. 加工表面。

轴类零件的加工表面对其工作性能和装配质量具有重要影响。

加工表面的方法有磨削、抛光、镜面处理等。

磨削是最常用的加工表面方法，可以使用砂轮、研磨片等工具对轴类零件进行精密磨削，以获得高精度的尺寸和表面质量。

5. 组装。

在零件加工完成后，需要进行零件的组装。

轴类零件的组装通常需要与其他零件配合使用，如轴套、轴承、齿轮等。

在组装过程中，需要注意零件的配合间隙和装配顺序，以确保零件的配合精度和工作可靠性。

6. 检测。

最后，对加工完成的轴类零件进行检测。

常见的检测方法有尺寸测量、硬度测量、外观检查等。

通过检测，可以判断轴类零件是否达到要求，并进行必要的修正和改进。

综上所述，轴类零件加工工艺的过程包括选材、切削加工、热处理、加工表面、组装和检测等环节。

每个环节都需要严格控制，以确保加工出的轴类零件具有良好的机械性能、尺寸精度和表面质量，能够满足工程需求。
