Auto CAD 样板文件建立

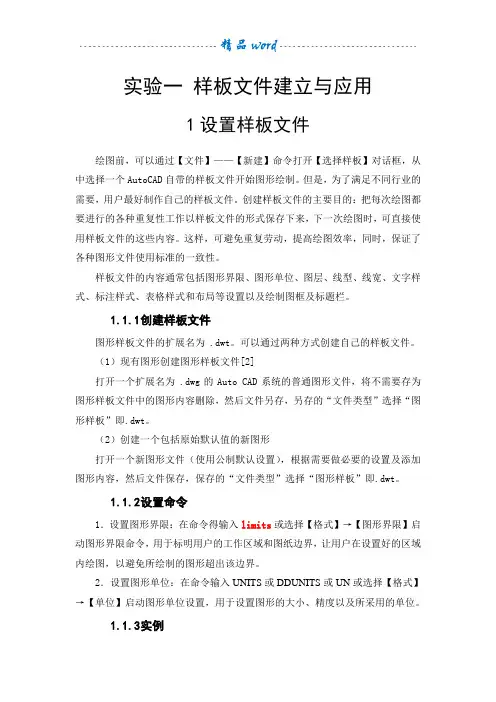

实验一样板文件建立与应用1设置样板文件绘图前，可以通过【文件】——【新建】命令打开【选择样板】对话框，从中选择一个AutoCAD自带的样板文件开始图形绘制。

但是，为了满足不同行业的需要，用户最好制作自己的样板文件。

创建样板文件的主要目的：把每次绘图都要进行的各种重复性工作以样板文件的形式保存下来，下一次绘图时，可直接使用样板文件的这些内容。

这样，可避免重复劳动，提高绘图效率，同时，保证了各种图形文件使用标准的一致性。

样板文件的内容通常包括图形界限、图形单位、图层、线型、线宽、文字样式、标注样式、表格样式和布局等设置以及绘制图框及标题栏。

1.1.1创建样板文件图形样板文件的扩展名为 .dwt。

可以通过两种方式创建自己的样板文件。

（1）现有图形创建图形样板文件[2]打开一个扩展名为 .dwg的Auto CAD系统的普通图形文件，将不需要存为图形样板文件中的图形内容删除，然后文件另存，另存的“文件类型”选择“图形样板”即.dwt。

（2）创建一个包括原始默认值的新图形打开一个新图形文件（使用公制默认设置），根据需要做必要的设置及添加图形内容，然后文件保存，保存的“文件类型”选择“图形样板”即.dwt。

1.1.2设置命令1．设置图形界限：在命令得输入limits或选择【格式】→【图形界限】启动图形界限命令，用于标明用户的工作区域和图纸边界，让用户在设置好的区域内绘图，以避免所绘制的图形超出该边界。

2．设置图形单位：在命令输入UNITS或DDUNITS或UN或选择【格式】→【单位】启动图形单位设置，用于设置图形的大小、精度以及所采用的单位。

1.1.3实例创建A4（竖装）机械样板文件方法：1．创建新图形文件。

单击下拉菜单“文件”→“新建“，弹出“创建新图形”对话框，选择“默认设置”为“公制”。

2．设置绘图单位。

单击下拉菜单“格式”→“单位”，弹出“图形单位”对话框，其设置如图1-1所示。

单击该对话框中的“方向”按钮，弹出“方向控制”对话框，其设置如图1-2所示。

cad建立新模板文件在CAD中，模板文件是非常实用的工具，它可以帮助我们提高工作效率，简化操作流程。

然而，我们有时候并不满足于CAD 提供的默认模板，如果你有自己的设计需求，需要定制自己的模板，那么如何建立新的CAD模板文件呢？本文将为大家介绍建立新模板文件的详细流程。

一、打开CAD软件首先，我们需要打开CAD软件，进入CAD画板界面。

二、选择样板文件在CAD的起始页中，我们可以看到模板列表，这里包括一些常用的模板文件，如横板A3、竖版A3、机械A3等等，如果这些模板不能满足你的需求，你需要选择一个更改好的样板文件，这个文件将作为你实际制作的CAD模板的基础。

三、新建空白文件在样板文件选择完毕之后，点击“新建Drawin”按钮，选择“空白Drawing”选项，即可新建一个空白CAD文件。

四、进行样板文件修改打开CAD新文件后，我们需要按照自己的设计要求进行样板文件的修改。

首先，我们需要调整图纸的大小，设置合适的比例尺寸和边界。

其次，我们需要选择自己的图层、线型、线宽等要素，在CAD 中，我们可以通过“图层管理器”等工具进行设置。

最后，我们还可以添加自己的注释、标识等元素，以使该模板文件符合实际要求。

五、保存模板文件当我们完成了模板修改之后，需要将修改内容保存为一个新的CAD模板文件。

选择“文件”菜单下的“保存”或“另存为”选项，选择“AutoCAD模板文件（*.dwt）”保存类型，然后进行文件名和路径的设置即可。

六、设置新模板的位置当我们保存好新的CAD模板文件后，我们还需要将其设置为默认模板，这样每次新建文件时就会自动选用该模板。

在CAD中，我们可以通过设置选项进行设置。

选择“文件”菜单下的“选项”选项，选择“文件选项”中的“文件”选项卡，找到“起始工作区域”选项，将其改为自己刚刚保存的模板文件路径。

七、新建文件我们现在可以尝试新建一个文件，发现此时系统已经自动选用了我们刚刚保存的新模板文件，此时，我们就可以愉快地开始我们的设计工作了。

绘图设置绘图命令建立样板文件实验项目的实验步骤
实验步骤如下：
1. 打开AutoCAD软件并新建一个绘图文件。

2. 在新建的文件中打开样板文件。

3. 在绘图窗口中设置绘图界限,将其设置为实验中需要绘制的区域。

4. 在样板文件中绘制标准图形,如线、圆等,并设置其标注和尺寸参数。

5. 调整样板文件中绘制图形的填充与线型效果,以便在实验中更好地识别和区分。

6. 在样板文件中建立绘图命令,将绘图命令保存为命令别名。

7. 新建一个绘图文件,选择样板文件作为该绘图文件的样板。

8. 在该绘图文件中调用样板文件中建立的绘图命令,绘制实验所需的图形。

9. 确认所绘制图形的准确性和标注的正确性,并保存绘图文件。

10. 实验结束后,将绘图文件和样板文件保存在指定文件夹中,以备下一次实验使用。

图层名
线型Βιβλιοθήκη 线宽 颜色备注粗实线 细实线 细点画线
CONTINUOUS 0 . 5 CONTINUOUS 0 . 25
CENTER2 0 . 25
白色
绿色
用 于 绘 制 细 实 线 、波 浪 线 、 双折线
红色
细虚线
HIDDEN
0 . 25 黄 色
细 双 点 画 线 PHANTOM2 0 . 25 粉 红 色
粗点画线
CENTER2
0.5 棕色
粗虚线 标注
剖面线
HIDDEN
0.5
CONTINUOUS 0 . 25
CONTINUOUS 0 . 25
黄色
用 于 尺 寸 标 注 、文 字 注 写 、 绿 色 标 注 剖 切 符 号 、标 注 表 面
粗 糙 度 、标 注 几 何 公 差
绿色
用于绘制剖面线
4 设置样板文件的文字样式 使 用 文 字 样 式（STYLE）命 令 ，打 开“ 文 字 样 式 ”对 话
根据国标中图纸幅面和格式 的有 关 规定，分层 绘 制图 框 、标 题 栏 ，并 填 写 标 题 栏 中 的 文 字 。 6 设置样板文件的尺寸标注样式
使用 标 注样 式（DIMSTYLE）命 令，打 开“ 标注 样 式管 理 器”对话 框 ，根 据 国家 标 准《机械 制 图》中 尺 寸 注 法 的 有 关 规 定 ，设 置 尺 寸 标 注 样 式 。
（1）创建“直线”尺寸标注样式。在“ ISO-25”尺寸标注 样 式 基 础 上 ，创 建“ 直 线 ”尺 寸 标 注 样 式 。选 择“ 线 ”选 项 卡 进 行 设 置 ：尺 寸 线 及 尺 寸 界 线 区 的 颜 色 、线 型 、线 宽 均 选 择 ”ByLayer”选 项 ，尺 寸 线 区 的 基 线 间 距 设 为“ 7”，尺 寸 界 线区中超出尺寸线值设为“ 2”，起点偏移量设为“0”。选择 “ 符 号 和 箭 头 ”选 项 卡 进 行 设 置 ：箭 头 均 选 择“ 实 心 闭 合 ”
