浙江省2006年4月高等教育自学考试土木工程制图试题

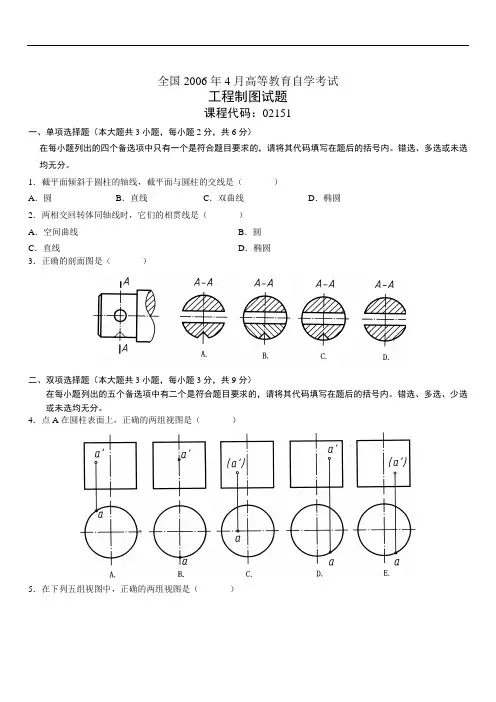

全国2006年4月高等教育自学考试工程制图试题课程代码：02151一、单项选择题（本大题共3小题，每小题2分，共6分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A．圆B．直线C．双曲线D．椭圆2．两相交回转体同轴线时，它们的相贯线是（）A．空间曲线B．圆C．直线D．椭圆3．正确的剖面图是（）二、双项选择题（本大题共3小题，每小题3分，共9分）在每小题列出的五个备选项中有二个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

4．点A在圆柱表面上，正确的两组视图是（）5．在下列五组视图中，正确的两组视图是（）6．已知物体的主视图和俯视图，其正确的左视图是（）三、点线面作图题（本大题共2小题，其中第7小题3分、第8小题5分，共8分）7．完成四边形ABCD的水平投影。

8．已知直线AB长30毫米，通过圆心0与圆垂直，且以圆为对称面。

求作AB的投影，并判别可见性。

四、截交线作图题（10分）9．已知立体的主视图和俯视图，画出左视图中截交线及轮廓线的投影。

10．已知立体的俯视图和左视图，补画主视图中的相贯线投影。

11．已知立体的主视图和俯视图，求左视图(虚线不能省略)。

l2．标注组合体的尺寸，尺寸数值按1：1在图中量取后取整数。

13．根据给定的主视图和俯视图，画全立体的正等轴测图。

14．根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成全剖视图。

15．补全螺栓连接图主视图中所缺的线。

十一、读零件图题(本大题共2小题，其中第16小题9分，第17小题5分，共14分) 看懂零件图（见第12页）完成16、17题：16．在指定位置画出A向视图。

17．回答下列问题：(1)该零件在四类典型零件中属于______类零件。

(2)零件上共有______个沉孔。

(3)零件上退刀槽的宽度尺寸为______。

浙江省2007年7月高等教育自学考试土木工程制图试题课程代码：02386一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在钢结构施工图中，尺寸单位一般为( )A.米B.分米C.厘米D.毫米2.工程上应用最广的图示方法为( )A.轴测图B.透视图C.示意图D.多面正投影图3.可从V面投影图中直接反映平面对H、W投影面的倾角,该平面为( )A.侧垂面B.铅垂面C.正垂面D.一般位置面4.在钢筋混凝土构件详图中，构件轮廓应画成( )A.点画线B.细实线C.中实线D.粗实线5.房屋施工图一般包括建筑施工图、结构施工图以及( )A.门窗施工图B.设备施工图C.装修详图D.模板详图6.水平面与一般位置平面相交,交线为( )A.水平线B.正平线C.侧平线D.一般位置线7.平圆柱螺旋面被一同轴的小圆柱面所截，截交线为( )A.圆B.椭圆C.直线D.圆柱螺旋线8.在结构平面图中,构件代号YPB表示( )A.预制板B.檐口板C.雨篷板D.阳台板9.在土建图中有剖切位置符号及编号，其对应图为( )A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影10.由总平面图绘制建筑群的轴测图，应采用( )A.正二测B.正等测C.斜二测D.水平斜等测二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.点的X坐标反映了该点离开______投影面的距离。

2.结构施工图中，构件代号TL表示______。

3.在路线平面图中，设计路线是采用（图线）______来表示的。

4.在分层剖切的剖面图中，各层次间应用______线来分解。

5.某直线的V面投影反映实长，该直线为______。

6.在建筑平面图中，横向定位轴线用阿拉伯数字并按______顺序编号。

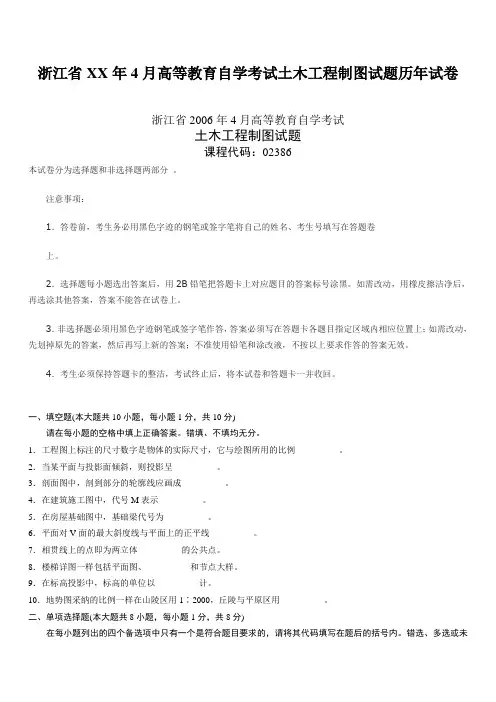

浙江省XX年4月高等教育自学考试土木工程制图试题历年试卷浙江省2006年4月高等教育自学考试土木工程制图试题课程代码：02386本试卷分为选择题和非选择题两部分。

注意事项：1．答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名、考生号填写在答题卷上。

2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦洁净后，再选涂其他答案，答案不能答在试卷上。

3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原先的答案，然后再写上新的答案；不准使用铅笔和涂改液，不按以上要求作答的答案无效。

4．考生必须保持答题卡的整洁，考试终止后，将本试卷和答题卡一并收回。

一、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1．工程图上标注的尺寸数字是物体的实际尺寸，它与绘图所用的比例__________。

2．当某平面与投影面倾斜，则投影呈__________。

3．剖面图中，剖到部分的轮廓线应画成__________。

4．在建筑施工图中，代号M表示__________。

5．在房屋基础图中，基础梁代号为__________。

6．平面对V面的最大斜度线与平面上的正平线__________。

7．相贯线上的点即为两立体__________的公共点。

8．楼梯详图一样包括平面图、__________和节点大样。

9．在标高投影中，标高的单位以__________计。

10．地势图采纳的比例一样在山陵区用1∶2000，丘陵与平原区用__________。

二、单项选择题(本大题共8小题，每小题1分，共8分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．A1幅面图纸，其尺寸应为（）A．800×1200mm B．594×841mmC．800×500mm D．420×594mm2．轴测投影图是利用（）绘制的。

2019年4月全国高等教育自学考试试题土木工程制图试卷（课程代码02386）一、单项选择题（本大题共5小题，每小题2分，共10分）1.在工程制图中，某物体用放大一倍的比例绘图，在标题栏比例项中应填写A.放大一倍B.1：1C.1：2D.2：12.在建筑施工图中，详图符号中的分母3表示的是A.详图编号B.详图所在的定位轴线编号C.被索引的详图所在图纸编号D.详图所在的图纸编号3.已知点A的坐标为（10，5，25），则点A到侧立投影面W面的距离为A.10B.5C.25D.204.结构施工图中，构件代号GL表示A.框架梁B.圈梁C.屋面梁D.过梁5.在AutoCAD中，使用ZOOM命令缩放图形时，图形的实际尺寸A.不变B.按比例缩小C.随机缩放D.按比例变大二、填空题（本大题共5小题，每小题2分，共10分。

请在每小题的空格中填上正确答案。

错填、不填均无分。

）6.尺寸标注中标注坡度时，应加坡度符号“”，该符号的箭头应指向________。

7.直线的标高投影的其中一种表示方法为：在直线的________投影上加注直线两端点的标高。

8.在编写附加定位轴线的编号时，③轴线和④轴线之间的第一根附加轴线应表示为____。

9.常用建筑材料图例中，表示的是________。

10.在AutoCAD系统中，用户所绘制的图形是以图形文件的形式保存的。

AutoCAD图形文件的扩展名为“________”。

三、作图题（本大题8分）11.求作直线AB上点C的三面投影，使AC：CB=3：2，并作出AB的侧面投影。

12.完成五边形ABCDE及其上线段MN的水平投影。

13.用换面法求两水平线AB、CD的距离。

14.完成四棱锥切割体的水平投影和侧面投影。

15.已知圆柱被平面截切后的正面投影，补全其水平投影和侧面投影。

16.根据所给形体的三视图作其正等轴测图。

17.根据所给形体的正面投影和侧面投影，补绘水平投影。

18.根据所给形体的水平投影和正面投影，补绘侧面投影。
