光伏电站并网点、接入点、公共连接点的区别

国家电网公司光伏电站接入电网技术规定（试行）二○○九年七月1 范围本规定内所有光伏电站均指并网光伏电站，本规定不适用于离网光伏电站。

本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。

本规定适用于通过逆变器接入电网的光伏电站，包括有变压器与无变压器连接。

2 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规定。

GB/T 2297-1989 太阳光伏能源系统术语GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性GB 2894 安全标志（neq ISO 3864：1984）GB 16179 安全标志使用导则GB/T 17883 0.2S 和0.5S 级静止式交流有功电度表DL/T 448 能计量装置技术管理规定DL/T 614 多功能电能表DL/T 645 多功能电能表通信协议DL/T 5202 电能量计量系统设计技术规程SJ/T 11127 光伏（PV）发电系统过电压保护——导则IEC 61000-4-30 电磁兼容第4-30 部分试验和测量技术——电能质量IEC 60364-7-712 建筑物电气装置第7-712 部分：特殊装置或场所的要求太阳光伏（PV）发电系统3 术语和定义下列术语和定义适用于本规定：3.1 光伏电站photovoltaic（PV）power station包含所有变压器、逆变器（单台或多台）、相关的BOS（平衡系统部件）和太阳电池方阵在内的发电系统。

太阳能光伏发电的电网接入与运行随着能源需求的增加和环境问题的日益突出，太阳能光伏发电作为一种清洁、可再生的能源形式，受到了广泛的关注和应用。

然而，太阳能光伏发电的电网接入和运行是实现其有效利用的关键环节。

本文将就太阳能光伏发电的电网接入与运行展开讨论，并介绍一些实用的技术和政策。

一、太阳能光伏发电的电网接入太阳能光伏发电的电网接入是指将通过光伏发电系统产生的电能连接到电网中，供电给用户使用或者卖给电网。

电网接入的主要目的是实现太阳能光伏发电的合理利用，提高能源利用效率。

1. 接入系统的组成太阳能光伏发电系统主要由光伏电池、逆变器、支架等组成。

光伏电池是将太阳能转化为直流电能的核心部件，逆变器则将直流电转换为交流电以满足电网的供电要求，而支架用于安装和固定光伏电池板。

2. 接入方式太阳能光伏发电可以采用并网接入或离网接入两种方式。

并网接入是将光伏发电系统与电网连接，将发电系统产生的电能注入到电网中，与其他发电方式共同供电。

离网接入则是将光伏发电系统单独使用，不与电网相连。

3. 接入条件太阳能光伏发电的接入需要满足一定的条件。

首先，光伏发电系统的发电能力应符合政府规定的接入要求。

其次，发电系统的质量和安全性要符合相关标准。

最后，接入的地点要符合太阳能资源的要求，以保证发电系统的发电效率。

二、太阳能光伏发电的电网运行太阳能光伏发电系统接入电网后，还需要进行有效的电网运行，以保证电能的稳定供应和系统的安全运行。

1. 电网保护为了保护电网和太阳能光伏发电系统的安全，需要进行各种保护措施。

例如，对电网进行过流保护，以防止因系统故障或恶劣天气状况引起的电网过载。

同时，还需要对光伏发电系统进行隔离保护，以防止发电系统对电网造成的干扰。

2. 电能计量和结算太阳能光伏发电系统接入电网后，需要对注入电网的电能进行计量和结算。

这一过程需要由电力公司进行监测和管理，确保光伏发电系统的发电量和电网注入的电能准确、公平地计量和结算。

光伏电站并网要求及并网方式光伏电站并网要求并网光伏发电系统与电网的连接是一个重要环节，大中型并网光伏电站设计应符合以下几种标准要求：《光伏发电接入配电网设计规范》GB/T50865《光伏电站接入电力系统设计规范》GB/T50866《光伏发电系统接入配电网技术规定》GB/T29319《光伏电站接入电力系统技术规定》GB19964《光伏发电系统并网技术要求》GB/T19939并参照《光伏电站电能质量检测技术规程》NB/T32006 等进行检测。

光伏电站的并网向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡度、直流分量、电压波动和闪变等方面应满足以下并网要求。

1.谐波和波形畸变光伏电站接入电网后，公共连接点的谐波电压应满足《电能质量公用电网谐波》GB/T14549的规定。

2.电压偏差光伏电站接入电网后，公共连接点的电压偏差应满足《电能质量供电电压偏差》GB/T12325的规定，即35kV及以上公共连接点电压正、负偏差的绝对值之和不超过标称电压的10%。

20kV及以下三相公共连接点的电压偏差为标称电压的+7%。

3.电压波动和闪变光伏电站接入电网后，公共连接点处的电压波动和闪变应满足(电能质量电压波动和闪变》GB/T 12326的规定。

光伏电站单独引起公共连接点处的电压变动限值与变动频度、电压等级有关。

光伏电站在公共连接点单独引起的电压闪变值，应根据光伏电站安装容量占供电容量的比例，以及系统电压，按照《电能质量电压波动和闪变》GBT 12326的规定，分别按三级做不同处理。

4.电压不平衡度光伏电站接入电网后，公共连接点的三相电压不平衡度应不超过《电能质量三相电压不平衡》GB/T 15543规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%。

其中由光伏电站引起的负序电压不平衡度应不超过1.3%，短时不超过2.6%。

5.直流分量光伏电站并网运行时，向电网馈送的直流电流分量不应超过其交流额定值的0.5%，对于不经过变压器直接接入电网的光伏电站，因逆变器效率等特殊因素可放宽到1%。

光伏电站的接入电网及并网技术光伏电站（Photovoltaic Power Station）是利用太阳能通过光伏效应转化为电能的设施，它在全球范围内得到了广泛的应用。

接入电网和并网技术是光伏电站建设和运行中的两个重要环节，本文将探讨光伏电站的接入电网及并网技术。

一、光伏电站接入电网光伏电站的接入电网是指将光伏发电系统与现有的电力系统相连接，实现电力输送和交换。

接入电网的目的是将光伏发电的电能进行有效利用，满足电力市场的需求，并确保电能的安全、稳定和可靠输送。

光伏电站接入电网的主要步骤包括系统规划、工程设计、设备调试等。

首先，需要进行系统规划，确定接入电网的位置和装机容量。

其次，进行工程设计，包括线路的选址、布局以及设备的选择和配置等。

最后，通过设备调试和试运行，确保光伏电站能够正常接入电网，实现电能的输送和交换。

在接入电网的过程中，需要考虑电网的稳定性和可靠性。

光伏电站的接入会对电网的电压、频率等参数产生影响，因此需要进行电力系统仿真和评估，确保光伏电站与电网的完美衔接。

二、光伏电站并网技术光伏电站并网技术是将光伏发电系统与电网连接并实现互联互通的关键技术。

并网技术包括转换装置、保护装置、控制系统等多个方面。

1. 转换装置：转换装置是光伏发电系统与电网之间的关键连接部分，主要包括逆变器和变压器。

逆变器将光伏电站输出的直流电转换为交流电，并通过变压器提高电能的电压等级，以适应电网的要求。

2. 保护装置：保护装置用于保护光伏电站和电网的安全运行。

在电力系统中，电能的输送需要考虑到突发故障和异常情况，因此需要配备相应的保护装置，以确保系统的安全和稳定性。

3. 控制系统：控制系统是实现光伏电站与电网之间协调运行的关键部分。

控制系统通过监测光伏电站的功率输出和电网的负荷需求，实现电能的匹配和调度，提高光伏发电的利用率和经济性。

光伏电站并网技术的发展也面临一些挑战。

首先是电网的接纳能力。

随着光伏电站规模的扩大，电网的接纳能力可能不足，需要进行电网升级和改造。

光伏发电并网接入方案1. 简介光伏发电是利用太阳能光线转化成电能的一种方式，随着可再生能源的推广和应用，光伏发电也越来越受到关注。

光伏发电并网接入是指将光伏系统产生的电能与电网进行连接，使其能够并入到电网中供电使用。

本文将介绍光伏发电并网接入的方案以及相关技术要点。

2. 光伏发电并网接入的方案2.1 独立发电模式独立发电模式是指光伏发电系统自行使用所产生的电能，不与电网相连接。

这种模式适用于那些远离电网的地方，如一些偏远山区或岛屿。

在独立发电模式下，光伏发电系统需要配备电池用于储存电能，以供夜间或阴天的使用。

2.2 并网发电模式并网发电模式是指光伏发电系统通过逆变器将直流电转化为交流电，与电网进行连接并将电能注入到电网中。

这种模式适用于城市或工业区域，能够将多余的电能卖给电网，实现发电与用电的双向流动。

3. 光伏发电并网接入的技术要点3.1 逆变器技术逆变器是光伏发电系统中的核心装置，用于将直流电转换为交流电。

逆变器需要具备高效率、高可靠性和充足的功率调节能力。

同时，逆变器还需要满足电网对其质量、稳定性和安全性的要求。

3.2 并网保护技术并网保护技术是指在并网发电模式下，光伏发电系统与电网连接时需要采取的保护措施。

这包括电网电压检测、频率检测、电流检测等，以确保光伏发电系统接入到电网后不会对电网产生不利影响。

3.3 并网接口标准并网接口标准是指光伏发电系统与电网进行连接时需要符合的技术规范。

这些规范包括电压等级、频率、功率因数、无功补偿等要求，以保证光伏发电系统能够与电网正常运行并协调调节。

3.4 电能计量技术光伏发电并网接入后，需要对注入电网的电能进行计量，并按照一定的计费方式进行结算。

电能计量技术就是用于实现光伏发电系统的电能计量和结算的技术手段，它需要具备高精度、高可靠性和防作弊等特点。

4. 光伏发电并网接入的应用光伏发电并网接入在现代能源体系中发挥着重要作用。

它可以减少对传统能源的依赖，实现清洁能源的利用，减少二氧化碳排放，降低环境污染。

太阳能发电系统的电网接入与并联太阳能发电系统是一种利用太阳能转化为电能的绿色能源系统。

它通过太阳能电池板将太阳能转化为直流电，然后通过逆变器将直流电转化为交流电，以满足家庭或工业用电需求。

在太阳能发电系统的运行过程中，电网接入与并联是两个重要的环节。

一、电网接入电网接入是指将太阳能发电系统与公共电网连接起来，使其能够将多余的电能注入到电网中，以实现电能的互相补充和共享。

电网接入可以分为并网逆变和非并网逆变两种方式。

1. 并网逆变并网逆变是指将太阳能发电系统的交流电直接与公共电网相连接，实现太阳能发电系统与电网的互联互通。

在并网逆变的过程中，逆变器起到了关键的作用。

逆变器可以将太阳能发电系统产生的直流电转化为交流电，并将其与公共电网的交流电进行同步，以确保电能的稳定输出。

并网逆变的优点是能够将多余的电能注入到电网中，实现电能的共享和互补。

当太阳能发电系统产生的电能超过了家庭或工业用电需求时，多余的电能可以通过并网逆变器注入到电网中，从而减少了对传统电力的依赖，降低了能源消耗和环境污染。

2. 非并网逆变非并网逆变是指将太阳能发电系统与公共电网分开运行，不将多余的电能注入到电网中。

在非并网逆变的过程中，逆变器的作用是将太阳能发电系统产生的直流电转化为交流电，以满足家庭或工业用电需求。

非并网逆变的优点是能够实现太阳能发电系统的独立运行，不受电网的影响。

当公共电网出现故障或停电时，太阳能发电系统仍然可以正常运行，保证了家庭或工业用电的稳定供应。

二、电网并联电网并联是指将多个太阳能发电系统通过电网连接起来，实现电能的互相补充和共享。

电网并联可以分为串联和并联两种方式。

1. 串联并联串联并联是指将多个太阳能发电系统通过串联或并联的方式连接起来，以实现电能的互相补充和共享。

串联并联可以根据实际需求进行灵活调整，以满足不同规模的用电需求。

串联并联的优点是能够提高太阳能发电系统的总发电量和供电能力。

当一个太阳能发电系统的发电量不足以满足家庭或工业用电需求时，可以通过串联并联的方式将多个太阳能发电系统连接起来，以实现电能的互相补充和共享，从而提高了供电能力。

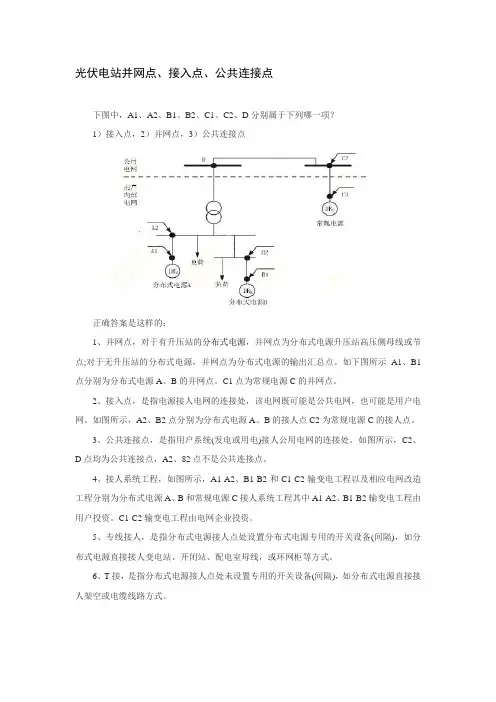

光伏电站并网点、接入点、公共连接点
下图中，A1、A2、B1、B2、C1、C2、D分别属于下列哪一项？
1）接入点，2）并网点，3）公共连接点
正确答案是这样的：
1、并网点，对于有升压站的分布式电源，并网点为分布式电源升压站高压侧母线或节点;对于无升压站的分布式电源，并网点为分布式电源的输出汇总点。

如下图所示A1、B1点分别为分布式电源A、B的并网点。

C1点为常规电源C的并网点。

2、接入点，是指电源接人电网的连接处，该电网既可能是公共电网，也可能是用户电网。

如图所示，A2、B2点分别为分布式电源A、B的接人点C2为常规电源C的接人点。

3、公共连接点，是指用户系统(发电或用电)接人公用电网的连接处。

如图所示，C2、D点均为公共连接点，A2、82点不是公共连接点。

4、接人系统工程，如图所示，A1-A2、B1-B2和C1-C2输变电工程以及相应电网改造工程分别为分布式电源A、B和常规电源C接人系统工程其中A1-A2、B1-B2输变电工程由用户投资。

C1-C2输变电工程由电网企业投资。

5、专线接人，是指分布式电源接人点处设置分布式电源专用的开关设备(间隔)，如分布式电源直接接人变电站、开闭站、配电室母线，或环网柜等方式。

6、T接，是指分布式电源接人点处未设置专用的开关设备(间隔)，如分布式电源直接接人架空或电缆线路方式。

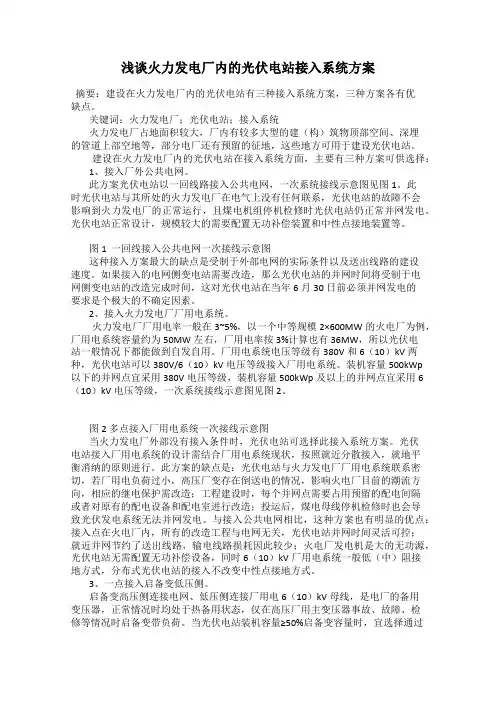

浅谈火力发电厂内的光伏电站接入系统方案摘要：建设在火力发电厂内的光伏电站有三种接入系统方案，三种方案各有优缺点。

关键词：火力发电厂；光伏电站；接入系统火力发电厂占地面积较大，厂内有较多大型的建（构）筑物顶部空间、深埋的管道上部空地等，部分电厂还有预留的征地，这些地方可用于建设光伏电站。

建设在火力发电厂内的光伏电站在接入系统方面，主要有三种方案可供选择： 1、接入厂外公共电网。

此方案光伏电站以一回线路接入公共电网，一次系统接线示意图见图1。

此时光伏电站与其所处的火力发电厂在电气上没有任何联系，光伏电站的故障不会影响到火力发电厂的正常运行，且煤电机组停机检修时光伏电站仍正常并网发电。

光伏电站正常设计，规模较大的需要配置无功补偿装置和中性点接地装置等。

图1 一回线接入公共电网一次接线示意图这种接入方案最大的缺点是受制于外部电网的实际条件以及送出线路的建设速度。

如果接入的电网侧变电站需要改造，那么光伏电站的并网时间将受制于电网侧变电站的改造完成时间，这对光伏电站在当年6月30日前必须并网发电的要求是个极大的不确定因素。

2、接入火力发电厂厂用电系统。

火力发电厂厂用电率一般在3~5%，以一个中等规模2×600MW的火电厂为例，厂用电系统容量约为50MW左右，厂用电率按3%计算也有36MW，所以光伏电站一般情况下都能做到自发自用。

厂用电系统电压等级有380V和6（10）kV两种，光伏电站可以380V/6（10）kV电压等级接入厂用电系统。

装机容量500kWp以下的并网点宜采用380V电压等级，装机容量500kWp及以上的并网点宜采用6（10）kV电压等级，一次系统接线示意图见图2。

图2 多点接入厂用电系统一次接线示意图当火力发电厂外部没有接入条件时，光伏电站可选择此接入系统方案。

光伏电站接入厂用电系统的设计需结合厂用电系统现状，按照就近分散接入，就地平衡消纳的原则进行。

此方案的缺点是：光伏电站与火力发电厂厂用电系统联系密切，若厂用电负荷过小，高压厂变存在倒送电的情况，影响火电厂目前的潮流方向，相应的继电保护需改造；工程建设时，每个并网点需要占用预留的配电间隔或者对原有的配电设备和配电室进行改造；投运后，煤电母线停机检修时也会导致光伏发电系统无法并网发电。

光伏发电系统的并⽹接⼊点选择及接⼊⽅案1.并⽹⽅式及接⼊点选择（1））并⽹点与接⼊点定义1）并⽹点。

对于有升压站的分布式电源，并⽹点为分布式电源升压站中压侧母线或节点，对于⽆升压站的分布式电源，并⽹点为分布式电源的输出汇总点。

图1中所⽰A1、B1点分别为分布式电源A、B的并⽹点，C1点为常规电源C的并⽹点。

2）接⼊点。

接⼊点是指电源接⼈电⽹的连接处，电⽹可是公共电⽹，也可是⽤户电⽹。

如图1所⽰，A2、B2点分别为分布式电源A、B的接⼈点，C2为常规电源C的接⼈点。

（2）并⽹接⼊⽅式及接⼊点数量的选择对于⼤型公⽤建筑的BIPV系统并⽹接⼊⽅式及接⼊点数量的选择，需要考虑到该建筑的现有电⼒设施以及电⼒负载的实际情况，其选择的基本原则是：1）对于光伏发电系统的并⽹接⼊⽅式，选择的基本原则是⾸先满⾜本地负载的需求，在满⾜本地负载需求之后才将多余的电能输⼊电⽹。

因为公⽤电⽹的电⼒分配和传输是有能量损耗的，⽬前我国的电⽹的传输能量损耗⽐较⼤，达到5%～10%。

所以对于光伏发电系统所发出的电能，基本原则是就地产⽣，就地消耗，这样能够提⾼能源的利⽤率，减少能源在传输中⽆谓的损失。

保证光伏发电系统发电的电⼒分配与负载的实际⼯作情况相匹配，即光伏发电系统发出的电能优先满⾜系统内负载需求，尽量使光伏发电系统的发电曲线和负载的需求曲线相⼀致，最⼤限度的提⾼电能的利⽤效能。

2）对于中型光伏发电系统通常选择⼀个集中并⽹点，但是对于⼤型光伏发电系统，根据实际需要可以选择两个以上并⽹点，以提⾼系统运⾏的可靠性。

3）在确保电⽹和分布式光伏安全运⾏的前提下，综合考虑分布式光伏发电项⽬报装装机容量和远期规划装机容量等因素，合理确定电压等级、接⼊点。

2.接⼊电⽹⽅案光伏并⽹发电系统接⼊电⽹的⽅式有低压接⼊和中压接⼊两种⽅案。

并⽹电压等级应根据电⽹条件，通过技术经济⽐选论证确定。

若中低两级电压均具备接⼊条件，优先采⽤低电压等级接⼊。

（1）低压电⽹接⼊低压并⽹系统常由3～5块组件串联组成，直流电压⼩于120V。
