太阳能光伏发电站接入系统

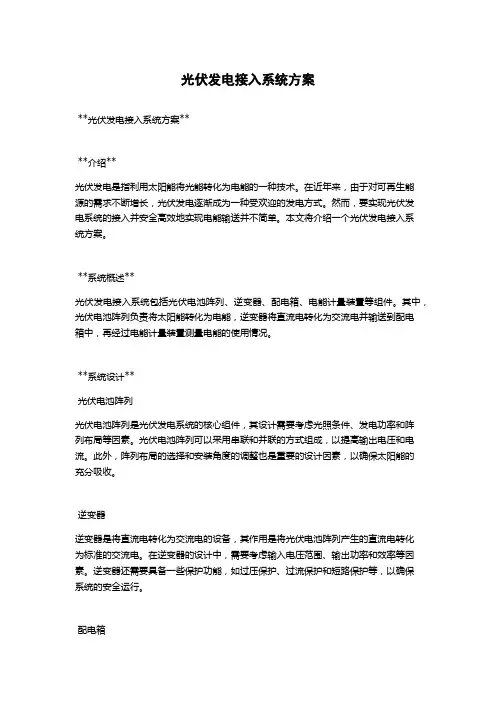

光伏发电接入系统方案**光伏发电接入系统方案****介绍**光伏发电是指利用太阳能将光能转化为电能的一种技术。

在近年来，由于对可再生能源的需求不断增长，光伏发电逐渐成为一种受欢迎的发电方式。

然而，要实现光伏发电系统的接入并安全高效地实现电能输送并不简单。

本文将介绍一个光伏发电接入系统方案。

**系统概述**光伏发电接入系统包括光伏电池阵列、逆变器、配电箱、电能计量装置等组件。

其中，光伏电池阵列负责将太阳能转化为电能，逆变器将直流电转化为交流电并输送到配电箱中，再经过电能计量装置测量电能的使用情况。

**系统设计**光伏电池阵列光伏电池阵列是光伏发电系统的核心组件，其设计需要考虑光照条件、发电功率和阵列布局等因素。

光伏电池阵列可以采用串联和并联的方式组成，以提高输出电压和电流。

此外，阵列布局的选择和安装角度的调整也是重要的设计因素，以确保太阳能的充分吸收。

逆变器逆变器是将直流电转化为交流电的设备，其作用是将光伏电池阵列产生的直流电转化为标准的交流电。

在逆变器的设计中，需要考虑输入电压范围、输出功率和效率等因素。

逆变器还需要具备一些保护功能，如过压保护、过流保护和短路保护等，以确保系统的安全运行。

配电箱配电箱是将逆变器输出的交流电连接到电网的设备。

在设计配电箱时，需要考虑输入电压、额定电流和安全保护等因素。

同时，为了方便电能计量和监测，可以在配电箱中加入电能计量装置和通信模块。

电能计量装置电能计量装置用于测量光伏发电系统产生的电能并记录使用情况。

它可以提供电能计量、功率因数测量和电能质量分析等功能。

此外，电能计量装置还可以通过通信模块将数据传输到监测中心，实现远程监控和管理。

**系统优势**可再生能源利用光伏发电系统利用太阳能进行发电，是一种可再生能源。

相比于传统能源，光伏发电系统减少了对化石燃料的依赖，对环境更加友好。

接入电网光伏发电系统可以与电网进行连接，将多余的电能输送到电网上。

当光伏发电系统产生的电能不足时，可以从电网上补充所需的电能。

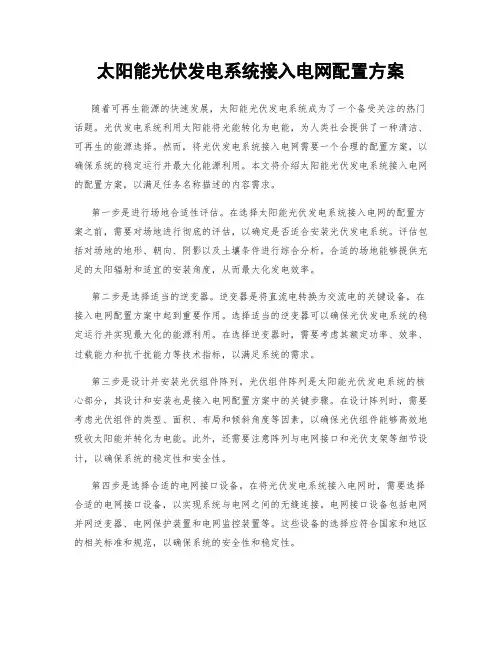

太阳能光伏发电系统接入电网配置方案随着可再生能源的快速发展，太阳能光伏发电系统成为了一个备受关注的热门话题。

光伏发电系统利用太阳能将光能转化为电能，为人类社会提供了一种清洁、可再生的能源选择。

然而，将光伏发电系统接入电网需要一个合理的配置方案，以确保系统的稳定运行并最大化能源利用。

本文将介绍太阳能光伏发电系统接入电网的配置方案，以满足任务名称描述的内容需求。

第一步是进行场地合适性评估。

在选择太阳能光伏发电系统接入电网的配置方案之前，需要对场地进行彻底的评估，以确定是否适合安装光伏发电系统。

评估包括对场地的地形、朝向、阴影以及土壤条件进行综合分析。

合适的场地能够提供充足的太阳辐射和适宜的安装角度，从而最大化发电效率。

第二步是选择适当的逆变器。

逆变器是将直流电转换为交流电的关键设备，在接入电网配置方案中起到重要作用。

选择适当的逆变器可以确保光伏发电系统的稳定运行并实现最大化的能源利用。

在选择逆变器时，需要考虑其额定功率、效率、过载能力和抗干扰能力等技术指标，以满足系统的需求。

第三步是设计并安装光伏组件阵列。

光伏组件阵列是太阳能光伏发电系统的核心部分，其设计和安装也是接入电网配置方案中的关键步骤。

在设计阵列时，需要考虑光伏组件的类型、面积、布局和倾斜角度等因素，以确保光伏组件能够高效地吸收太阳能并转化为电能。

此外，还需要注意阵列与电网接口和光伏支架等细节设计，以确保系统的稳定性和安全性。

第四步是选择合适的电网接口设备。

在将光伏发电系统接入电网时，需要选择合适的电网接口设备，以实现系统与电网之间的无缝连接。

电网接口设备包括电网并网逆变器、电网保护装置和电网监控装置等。

这些设备的选择应符合国家和地区的相关标准和规范，以确保系统的安全性和稳定性。

第五步是进行系统调试和性能优化。

在光伏发电系统接入电网后，需要进行系统调试和性能优化，以确保系统能够正常运行并达到预期的发电效率。

系统调试包括对逆变器和电网接口设备的设置和调整，以及对光伏组件阵列的输出功率和电流进行监测和分析等。

光伏发电站接入电力系统技术规定1范围本文件规定了光伏发电站接入电力系统有功功率、无功电压、故障穿越、运行适应性、功率预测、电能质量、仿真模型和参数、二次系统以及接入系统测试和评价的技术要求。

本文件适用于通过10kV以上电压等级并网的新建、改建和扩建光伏发电站的接入、调试和运行。

配置储能的光伏发电站可参照执行。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T19862电能质量监测设备通用要求GB/T22239信息安全技术网络安全等级保护基本要求GB/T24337电能质量公用电网间谐波GB/T29321光伏发电站无功补偿技术规范GB/T31464电网运行准则GB/T36572电力监控系统网络安全防护导则GB38755电力系统安全稳定导则GB/T40594电力系统网源协调技术导则GB/T40595并网电源一次调频技术规定及试验导则GB/T40604新能源场站调度运行信息交换技术要求GB/T50063电力装置电测量仪表装置设计规范GB/T50866光伏发电站接入电力系统设计规范DL/T448电能计量装置技术管理规程DL/T5003电力系统调度自动化设计技术规程下列术语和定义适用于本文件。

3.3术语和定义1光伏发电站photovoltaic(PV)power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换为电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。

3.2逆变器inverter将直流电变换成交流电的设备。

3.3并网点point of interconnection对于有升压站的光伏发电站，指升压站高压侧母线或节点，对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

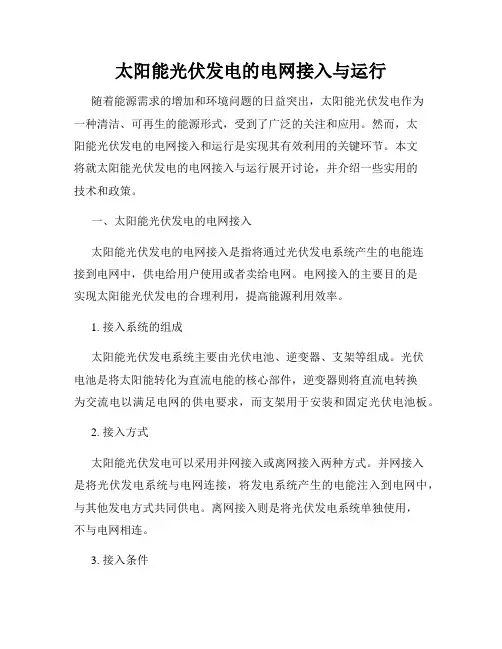

太阳能光伏发电的电网接入与运行随着能源需求的增加和环境问题的日益突出，太阳能光伏发电作为一种清洁、可再生的能源形式，受到了广泛的关注和应用。

然而，太阳能光伏发电的电网接入和运行是实现其有效利用的关键环节。

本文将就太阳能光伏发电的电网接入与运行展开讨论，并介绍一些实用的技术和政策。

一、太阳能光伏发电的电网接入太阳能光伏发电的电网接入是指将通过光伏发电系统产生的电能连接到电网中，供电给用户使用或者卖给电网。

电网接入的主要目的是实现太阳能光伏发电的合理利用，提高能源利用效率。

1. 接入系统的组成太阳能光伏发电系统主要由光伏电池、逆变器、支架等组成。

光伏电池是将太阳能转化为直流电能的核心部件，逆变器则将直流电转换为交流电以满足电网的供电要求，而支架用于安装和固定光伏电池板。

2. 接入方式太阳能光伏发电可以采用并网接入或离网接入两种方式。

并网接入是将光伏发电系统与电网连接，将发电系统产生的电能注入到电网中，与其他发电方式共同供电。

离网接入则是将光伏发电系统单独使用，不与电网相连。

3. 接入条件太阳能光伏发电的接入需要满足一定的条件。

首先，光伏发电系统的发电能力应符合政府规定的接入要求。

其次，发电系统的质量和安全性要符合相关标准。

最后，接入的地点要符合太阳能资源的要求，以保证发电系统的发电效率。

二、太阳能光伏发电的电网运行太阳能光伏发电系统接入电网后，还需要进行有效的电网运行，以保证电能的稳定供应和系统的安全运行。

1. 电网保护为了保护电网和太阳能光伏发电系统的安全，需要进行各种保护措施。

例如，对电网进行过流保护，以防止因系统故障或恶劣天气状况引起的电网过载。

同时，还需要对光伏发电系统进行隔离保护，以防止发电系统对电网造成的干扰。

2. 电能计量和结算太阳能光伏发电系统接入电网后，需要对注入电网的电能进行计量和结算。

这一过程需要由电力公司进行监测和管理，确保光伏发电系统的发电量和电网注入的电能准确、公平地计量和结算。

光伏发电站接入电力系统设计规范（GB/T 50866-2013）1总则1.0.1为规范光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规范。

1.0.2本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。

1.0.3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。

1.0.4光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1并网点point of interconnection(POI)对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

2.0.2低电压穿越low voltage ride through(LVRT)当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力。

2.0.3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。

孤岛可分为非计划性孤岛和计划性孤岛。

2.0.4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。

2.0.5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。

2.0.6防孤岛anti-islanding防止非计划性孤岛现象的发生。

2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。

3基本规定3.0.1光伏发电站接人系统设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。

3.0.2在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。

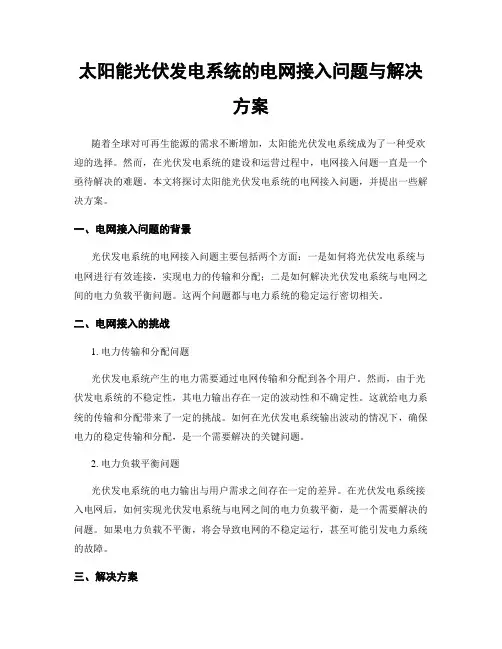

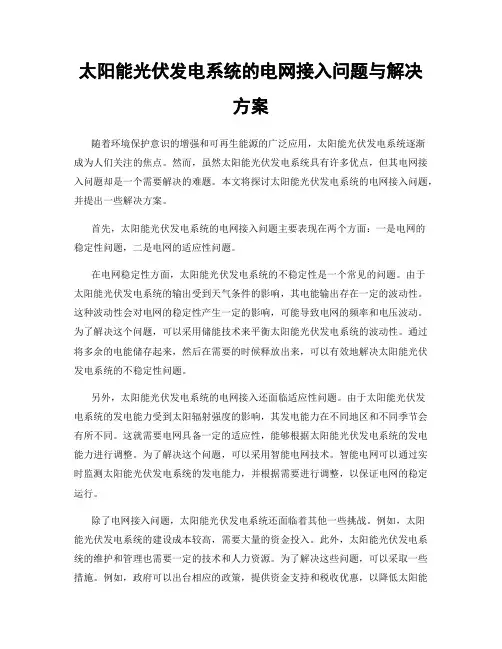

太阳能光伏发电系统的电网接入问题与解决方案随着全球对可再生能源的需求不断增加，太阳能光伏发电系统成为了一种受欢迎的选择。

然而，在光伏发电系统的建设和运营过程中，电网接入问题一直是一个亟待解决的难题。

本文将探讨太阳能光伏发电系统的电网接入问题，并提出一些解决方案。

一、电网接入问题的背景光伏发电系统的电网接入问题主要包括两个方面：一是如何将光伏发电系统与电网进行有效连接，实现电力的传输和分配；二是如何解决光伏发电系统与电网之间的电力负载平衡问题。

这两个问题都与电力系统的稳定运行密切相关。

二、电网接入的挑战1. 电力传输和分配问题光伏发电系统产生的电力需要通过电网传输和分配到各个用户。

然而，由于光伏发电系统的不稳定性，其电力输出存在一定的波动性和不确定性。

这就给电力系统的传输和分配带来了一定的挑战。

如何在光伏发电系统输出波动的情况下，确保电力的稳定传输和分配，是一个需要解决的关键问题。

2. 电力负载平衡问题光伏发电系统的电力输出与用户需求之间存在一定的差异。

在光伏发电系统接入电网后，如何实现光伏发电系统与电网之间的电力负载平衡，是一个需要解决的问题。

如果电力负载不平衡，将会导致电网的不稳定运行，甚至可能引发电力系统的故障。

三、解决方案1. 电力传输和分配方案为了解决光伏发电系统电力传输和分配的问题，可以采取以下措施：（1）建设光伏发电系统与电网连接的变电站，通过变电站将光伏发电系统产生的电力与电网进行连接。

变电站可以实现电力的传输和分配，确保电力稳定供应。

（2）采用储能技术，将光伏发电系统产生的电力储存起来，以应对电力波动和不确定性。

储能技术可以提高电力系统的可靠性和稳定性。

2. 电力负载平衡方案为了实现光伏发电系统与电网之间的电力负载平衡，可以采取以下措施：（1）建设智能电网系统，通过智能电网系统对光伏发电系统和电网进行监控和管理，实现电力负载的平衡。

智能电网系统可以根据用户需求和光伏发电系统的电力输出情况，调整电力分配，以实现电力负载平衡。

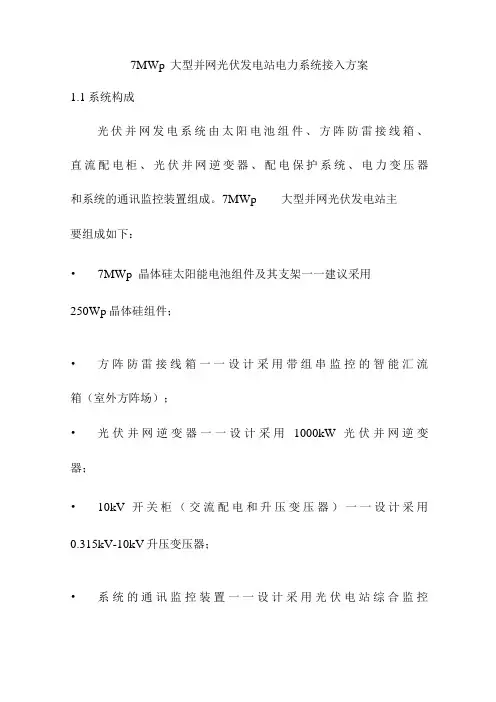

7MWp 大型并网光伏发电站电力系统接入方案1.1系统构成光伏并网发电系统由太阳电池组件、方阵防雷接线箱、直流配电柜、光伏并网逆变器、配电保护系统、电力变压器和系统的通讯监控装置组成。

7MWp 大型并网光伏发电站主要组成如下：•7MWp 晶体硅太阳能电池组件及其支架一一建议采用250Wp晶体硅组件；•方阵防雷接线箱一一设计采用带组串监控的智能汇流箱（室外方阵场）；•光伏并网逆变器一一设计采用1000kW光伏并网逆变器；•10kV开关柜（交流配电和升压变压器）一一设计采用0.315kV-10kV升压变压器；•系统的通讯监控装置一一设计采用光伏电站综合监控系统。

表2.1.1 5MWp大型并网光伏电站主要配置表1、太阳电池组件选型目前使用较多的两种太阳能电池板是单晶硅和多晶硅太阳电池组件。

1＞单晶硅太阳能电池目前单晶硅太阳能电池板的单体光电转换效率为16%〜18%,是转换效率最高的，但是制作成本高，还没有实现大规模的应用。

2＞多晶硅太阳能电池多晶硅太阳能电池板的单体光电转换效率约15%〜17%。

制作成本比单晶硅太阳能电池要便宜一些，材料制造简便，节约电耗，总生产成本较低，因此得到大量发展。

本方案设计采用250Wp多晶硅太阳电池组件，见图2.2.1图2.2.1太阳电池组件①组件设计特点• 使用寿命长：抗老化EVA胶膜（乙烯-醋酸乙烯共聚物），高通光率低铁太阳能专用钢化玻璃，透光率和机械强度高；•安装简便：标配多功能接线盒，三路二极管连接盒，抗风、防雷、防水和防腐；•高品质保证：光学、机械、电理等模块测试及后期调整完善，产品IS09001认证；•转换效率高：晶体硅太阳电池组件，单体光电转换效率>15% ;• 边框坚固：阳极化优质铝合金密封边框。

②组件电性能参数表2. 2. 1 230Wp太阳电池组件技术参数给傅g IJLS60P!245W240W235W2WW 电迎片密耳issmiriji issflim电也片曹里HiCpca尺寸U50K S92» 40M5mirTK94 96 K 39 (W 日 1 ST/1 7TlHch)HUE奉，Pf245W24 aw235W23OW1SS7U14 gg uw%u 05-%1712*16.7 fl*16 44%15 7S*Ag猛那SS.iOv36 MSv笔g MMv挡邮副奔｝9职8导山禹g*?T7AS大工作嗥反WEE3CJ.2DV30-OOV30.OW3OMVMA SOfrA7.43A FW4 *大瀚觊田ipwvpc工出1度遥gf ST悻粹电池工作温度建跆电及IE呆数仃KIH-开砸氏金匿系孙fTK 'g■0,34时匚站慎推“魔系SKTK Fmai：，-& 雄WTISA二欢kit aa IS Wlff ，削，H包挺*5/2郭n i iCartcri ♦ PadieiFOOE4 知cs !4Wt1> Isc是短路电流：即将太阳能电池置于标准光源的照射下，在输出端短路时，流过太阳能电池两端的电流。

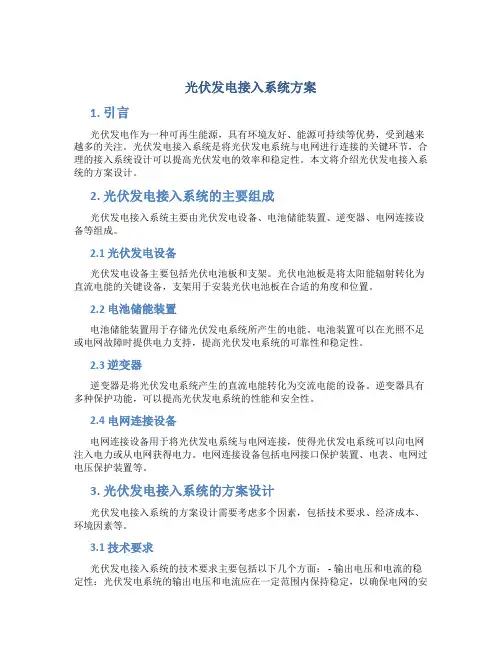

光伏发电接入系统方案1. 引言光伏发电作为一种可再生能源，具有环境友好、能源可持续等优势，受到越来越多的关注。

光伏发电接入系统是将光伏发电系统与电网进行连接的关键环节，合理的接入系统设计可以提高光伏发电的效率和稳定性。

本文将介绍光伏发电接入系统的方案设计。

2. 光伏发电接入系统的主要组成光伏发电接入系统主要由光伏发电设备、电池储能装置、逆变器、电网连接设备等组成。

2.1 光伏发电设备光伏发电设备主要包括光伏电池板和支架。

光伏电池板是将太阳能辐射转化为直流电能的关键设备，支架用于安装光伏电池板在合适的角度和位置。

2.2 电池储能装置电池储能装置用于存储光伏发电系统所产生的电能。

电池装置可以在光照不足或电网故障时提供电力支持，提高光伏发电系统的可靠性和稳定性。

2.3 逆变器逆变器是将光伏发电系统产生的直流电能转化为交流电能的设备。

逆变器具有多种保护功能，可以提高光伏发电系统的性能和安全性。

2.4 电网连接设备电网连接设备用于将光伏发电系统与电网连接，使得光伏发电系统可以向电网注入电力或从电网获得电力。

电网连接设备包括电网接口保护装置、电表、电网过电压保护装置等。

3. 光伏发电接入系统的方案设计光伏发电接入系统的方案设计需要考虑多个因素，包括技术要求、经济成本、环境因素等。

3.1 技术要求光伏发电接入系统的技术要求主要包括以下几个方面： - 输出电压和电流的稳定性：光伏发电系统的输出电压和电流应在一定范围内保持稳定，以确保电网的安全运行。

- 对电网的影响：光伏发电系统接入电网时，应满足电网对于功率、频率、电压波形等方面的要求，以减少对电网的影响。

- 故障保护：光伏发电接入系统应具有故障保护功能，当光伏发电系统或电网出现故障时，能够自动切断连接，避免事故发生。

3.2 经济成本光伏发电接入系统的方案设计需要考虑经济成本因素。

包括光伏发电设备、电池储能装置、逆变器、电网连接设备的选型和采购成本，以及安装调试、运维、维修等方面的成本。

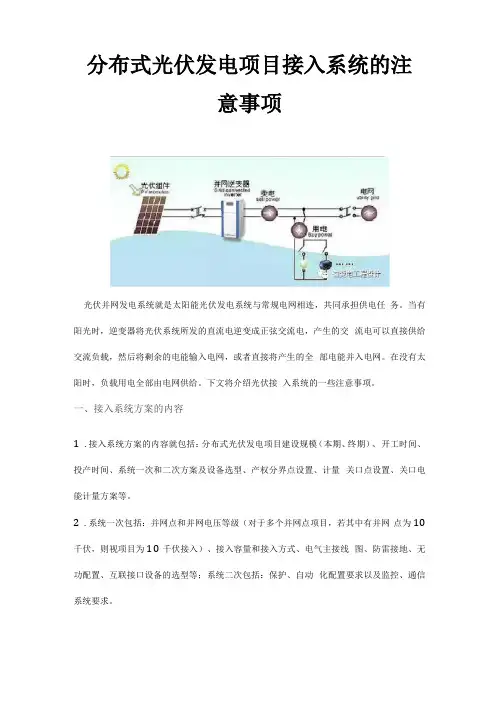

分布式光伏发电项目接入系统的注意事项光伏并网发电系统就是太阳能光伏发电系统与常规电网相连，共同承担供电任务。

当有阳光时，逆变器将光伏系统所发的直流电逆变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。

在没有太阳时，负载用电全部由电网供给。

下文将介绍光伏接入系统的一些注意事项。

一、接入系统方案的内容1.接入系统方案的内容就包括：分布式光伏发电项目建设规模（本期、终期）、开工时间、投产时间、系统一次和二次方案及设备选型、产权分界点设置、计量关口点设置、关口电能计量方案等。

2.系统一次包括：并网点和并网电压等级（对于多个并网点项目，若其中有并网点为10千伏，则视项目为10千伏接入）、接入容量和接入方式、电气主接线图、防雷接地、无功配置、互联接口设备的选型等；系统二次包括：保护、自动化配置要求以及监控、通信系统要求。

3.分布式光伏发电与电力用户在同一场所，发电量'自发自用、余电上网’，接入用户侧。

分布式光伏发电与电力用户不在同一场所情况，接入公共电网。

4.接入公共电网的接入工程产权分界点为光伏发电项目与电网明显断开点处开关设备的电网侧。

关口计量点设置在产权分界点处。

关口电能计量方案按照有关规定执行。

5.根据光伏电站接入电网的电压等级，可分为小型、中型和大型光伏电站。

小型光伏电站：通过0.4kV电压等级接入电网的光伏电站。

中型光伏电站：通过10-35kV电压等级接入电网的光伏电站。

大型光伏电站：通过66kV及以上电压等级接入电网的光伏电站。

6.接入方式光伏电站接入公用电网的连接方式分为专线接入公用电网、T接于公用电网以及通过用户内部电网接入公用电网的三种方式。

7.接入容量7.1小型光4大电站总容量原则上不宣超过上一级变压器供电区域内的最大负荷的25%。

7.2T接于公用电网的中型光伏电站总容量宣控制在所接入的公用电网线路最大输送容量的30%内。

太阳能光伏发电系统的并网接入政策与规定随着对清洁能源的日益需求与环保意识的增强，太阳能光伏发电系统的应用逐渐普及。

为了规范光伏发电系统的建设与运行，各国纷纷出台了太阳能光伏发电系统的并网接入政策与规定。

本文将就太阳能光伏发电系统的并网接入政策与规定进行介绍、分析和总结。

一、太阳能光伏发电系统的概述太阳能光伏发电系统是利用太阳能将光能转化为电能的系统。

它由太阳能电池板、逆变器、电网连接装置等组成。

太阳能电池板将太阳的辐射能转化为直流电能，逆变器将直流电能转化为交流电能，然后并入电网供电。

光伏发电系统能够利用可再生能源，不产生污染物和温室气体，具有环保、安全、经济等优点，因此备受关注。

二、太阳能光伏发电系统的并网接入政策与规定的意义并网接入政策与规定的出台，对于太阳能光伏发电系统的建设与运行具有重要意义。

首先，政策与规定可以规范光伏发电系统的建设与运行，保障系统的安全与可靠性。

其次，政策与规定可以促进光伏发电系统的发展与推广，提高清洁能源利用率，减少传统能源消耗与碳排放。

此外，政策与规定还可以引导市场发展，加强产业链合作与协调。

三、国内太阳能光伏发电系统并网接入政策与规定我国太阳能光伏发电系统的并网接入政策与规定主要体现在以下几个方面：1. 发电许可证与电网接入许可证根据《电力法》，光伏发电系统需要取得电力生产许可证，以合法并网。

同时，还需要与电网公司签订电网接入合同，并获得电网接入许可证。

2. 并网技术与设备要求光伏发电系统的并网技术与设备要求是确保并网过程中电能质量与电能安全的基础。

比如，要求光伏发电系统具备电能质量稳定、电能输出可控、保电能力强等特点。

3. 功率限制与补贴政策为了保障电网的稳定运行，我国对光伏发电系统的并网功率有一定的限制。

根据国家能源局的要求，光伏发电系统的规模和安装地点都有相应的限制。

此外，国家还出台了一系列光伏发电补贴政策，以鼓励光伏发电系统的发展与应用。

四、国际太阳能光伏发电系统并网接入政策与规定除了国内政策与规定外，国际上也有许多国家制定了太阳能光伏发电系统的并网接入政策与规定。
