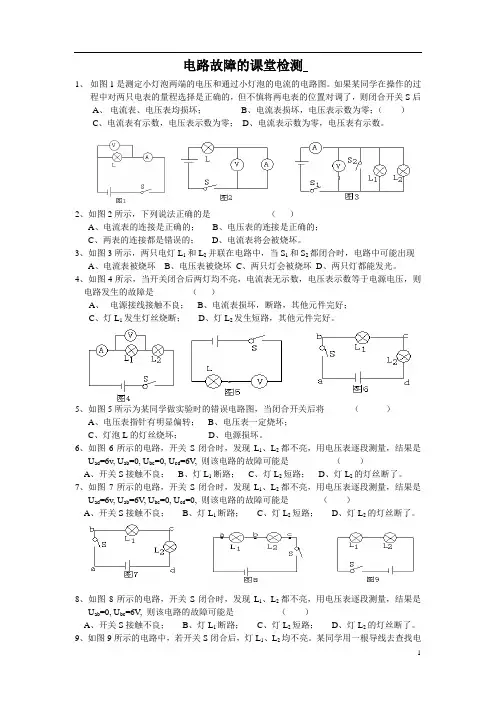

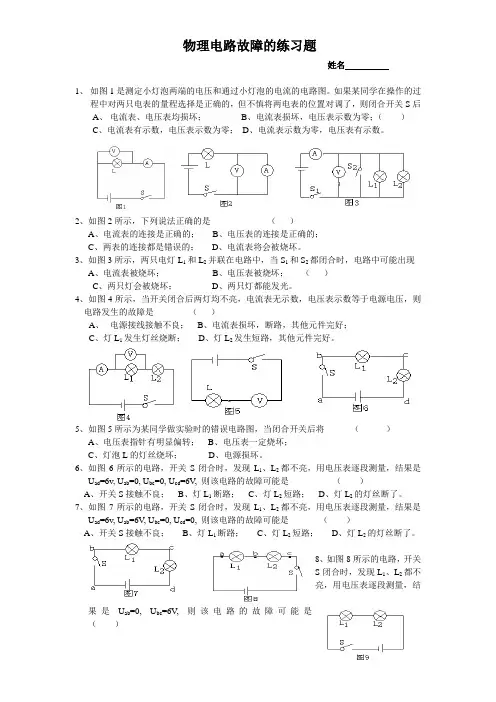

电路故障练习题
一、选择题
1. 电路的基本组成部分包括以下哪一项？
A. 电源
B. 负载
C. 导线
D. 所有以上
2. 欧姆定律描述的是电压、电流和电阻之间的关系，其公式是什么？
A. V = IR
B. I = V/R
C. R = V/I
D. 所有以上
3. 以下哪个元件不是电路中的保护元件？
A. 保险丝
B. 断路器
C. 电阻
D. 过载保护器
4. 测量电路中电流的仪器是：
A. 电压表
B. 电流表
C. 电阻表
D. 功率表
5. 电路故障诊断中，使用最多的仪器是：
A. 万用表 B. 示波器
C. 频率计
D. 信号发生器
二、填空题
6. 电路故障分为开路和________。
7. 当电路中出现开路时，电流表的读数将显示为________。
8. 电路中的短路分为________短路和________短路。
9. 使用万用表测量电阻时，应将选择旋钮调至________档。
10. 电路故障诊断时，常用的方法包括视觉检查、________和________。
三、判断题
11. 电路中的所有元件都可能成为故障点。（对/错）
12. 电路故障只能通过仪器检测来发现。（对/错）
13. 电路故障诊断时，不需要考虑电路的工作原理。（对/错）
14. 电路中的过载保护器可以在电路过载时自动断开电路。（对/错）
15. 电路故障诊断时，不需要考虑电路的负载特性。（对/错）
四、简答题
16. 简述电路故障诊断的基本步骤。
17. 描述如何使用万用表测量电路中的电压。
18. 解释什么是电路的短路，并说明短路对电路可能造成的影响。
19. 列举至少三种电路故障的常见原因。
20. 说明在进行电路故障诊断时，为什么需要了解电路的工作原理。
五、计算题
21. 给定一个电路，其中包含一个12V的电源和两个串联的电阻，R1=100Ω，R2=200Ω。求电路中的总电阻和通过R1的电流。
22. 如果上述电路中的R2发生故障，导致其电阻值变为无穷大，计算此时电路中的总电阻和通过R1的电流。
六、案例分析题
23. 假设你正在诊断一个家用电器的电路故障，家用电器不工作，但电源插座正常供电。请列出可能的故障原因，并简述你的诊断步骤。
24. 描述一个场景，电路中的一个元件发生故障，导致电路无法正常工作。请说明如何使用万用表来定位故障元件，并修复电路。
七、绘图题
25. 绘制一个简单的串联电路图，并标注电源、电阻、电流表和电压表的位置。
26. 根据题目25中的电路图，如果电流表显示的电流为0A，绘制可能的故障点，并解释可能的原因。
请注意，以上题目仅为示例，实际的电路故障练习题应根据具体的教学大纲和学习目标进行设计。
