防爆电气设备的防爆型式有哪些
1、爆炸性混合物产生爆炸的条件： 爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能 量，而产生的光和热或机械功。在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸 气及粉尘与空气所形成的爆炸性混合物的爆炸。这类爆炸需要同时具备三个条件才可能发生 ：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气 ；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能量。只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会 产生燃烧和爆炸。因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的 。由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、 储运等场所，如发生爆炸则危害极大。于是，人们采取了多种防爆技术方法，防止爆炸危险 性环境形成及其爆炸。
2、基本防爆型式
(1) 增安型“ｅ”
增安型防爆型式是一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措 施以提高其安全程度，防止其内部和外部部件可能出现危险温度、电弧和火花的可能性的防 爆型式。它不包括在正常运行情况下产生火花或电弧的设备。
在正常运行时不会产生火花、电弧和危险温度的电气设备结构上，通过采取措施降低或控制 工作温度、保证电气连接的可靠性、增加绝缘效果以及提高外壳防护等级，以减少由于污 垢引起污染的可能性和潮气进入等措施，减少出现可能引起点燃故障的可能性，提高设备 正常运行和规定故障(例如：电动机转子堵转)条件下的安全可靠性。
该类型设备主要用于2区危险场所，部分种类可以用于1区，例如具有合适保护装置的增安型 低压异步电动机、接线盒等。 (2) 隔爆型“ d ”
隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳 能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不 损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。
1 井下防爆电气设备及小型电器防爆标准
煤矿井下使用的各种类型的防爆电气设备（包括小型防爆电器）都必须符合《GB3836.1-83爆炸性环境用防爆电器设备》的有关规定。为指导现场操作，编制本规定，作为判定井下防爆电气设备（包括小型防爆电器）是否防爆的依据。标准规定如下：
一、 隔爆外壳
隔爆外壳应清洁、完整无损，并有清晰的防爆标志。有下列情况之一者为失爆：
1、外壳有裂纹、开焊、严重变形的为失爆；严重变形指变形长度超过50mm，同时凸凹深度超过5mm者。
2、使用未经过部指定的检验单位发证的工厂所生产的防爆部件（指受压传爆关键件）为失爆。
3、防爆壳内外有锈皮脱落为失爆。
4、闭锁装置不全，变形损坏起不到机械闭锁作用为失爆。
5、隔爆腔（室）的观察（孔）的透明板松动、破裂或使用普通玻璃为失爆。
6、隔爆设备隔爆腔之间严禁直接贯通，去掉防爆电机接线盒及内隔爆绝缘座为失爆。
7、改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的为失爆。
8、隔爆型灯具外罩破裂及闭锁装置失灵者为失爆。
二、 隔爆接合面
隔爆接合面应保持光洁、完整，须有防锈措施，如电镀、磷化、涂防锈油等。凡不符合下列规定之一者为失爆。
1、 隔爆接合面（I类）的间隙、直径差或最小有效长度（宽度）必须符合表1的规定。表中L-静止隔爆接合面的最小有效长度；L1-螺栓通孔边缘至隔爆接合面边缘的最小有效长度；W-静止隔爆接合面及操纵杆与杆孔隔爆接合面最大间隙或直径差；转轴与轴孔隔爆接合面最大直径差。
表1 I类隔爆接合面结构参数（mm）
接合面
型 式 L L1 W
外壳容积V（1）
v≤0.1 V>0.1
平面、止口
或圆筒结构 6.0
12.5
25.0
40.0 6.0
8.0
9.0
15.0 0.30
0.40
0.50
-- --
0.40
0.50
0.60
带有滚动轴承
的圆筒结构 6.0
12.5

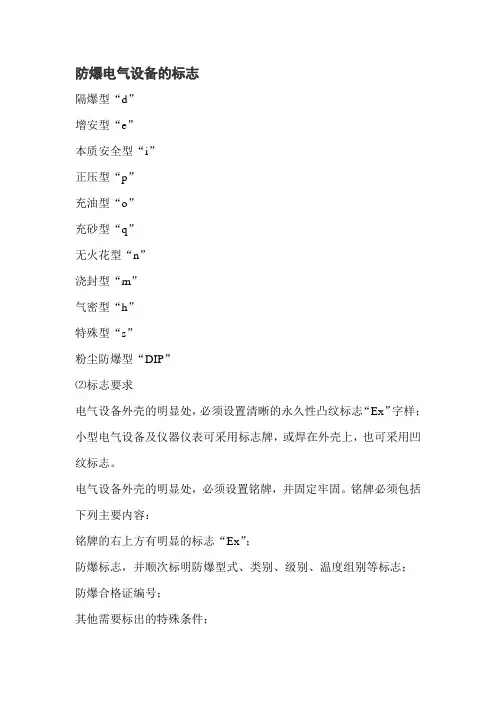

防爆电气设备的标志
隔爆型“d”
增安型“e”
本质安全型“i”
正压型“p”
充油型“o”
充砂型“q”
无火花型“n”
浇封型“m”
气密型“h”
特殊型“s”
粉尘防爆型“DIP”
⑵标志要求
电气设备外壳的明显处，必须设置清晰的永久性凸纹标志“Ex”字样；小型电气设备及仪器仪表可采用标志牌，或焊在外壳上，也可采用凹纹标志。
电气设备外壳的明显处，必须设置铭牌，并固定牢固。铭牌必须包括下列主要内容：
铭牌的右上方有明显的标志“Ex”；
防爆标志，并顺次标明防爆型式、类别、级别、温度组别等标志；
防爆合格证编号；
其他需要标出的特殊条件； 有关防爆型式专用标准规定的附加标志；
产品出厂日期或产品编号。
⑶标志举例
为了更进一步的明确标志的表示方法，举例如下：
如电气设备为Ⅰ类隔爆型：标志为dI。
如电气设备为Ⅱ类隔爆型，B级T3组：标志为dⅡBT3。
如电气设备为Ⅱ类本质安全型ia等级T5组：标志为iaⅡAT5。
如电气设备采用一种以上的复合型式，则必须先标出主体防爆型式，后标出其他防爆型式。
例：Ⅱ类主体增安型并有正压型部件T4组：
epⅡT4。
对只允许使用于一种可燃性气体或蒸气环境中的电气设备，其际志可用该气体或蒸气的化学分子式或名称表示，这时可不必注明级别与温度组别。
例：Ⅱ类用于氨气环境的隔爆型：
dⅡ（NH3）或dⅡ氨。
对于Ⅱ类电气设备的标志，可以标温度组别，也可以标最高表面温
度，或二者都标出。例如：最高表面温度为125℃的工厂用增安型：cⅡ
T4；cⅡ（125℃）或cⅡT4（125℃)。
对于复合型电气设备，须分别在不同防爆类型的外壳上，标出相应的防爆标志。 对Ⅱ类本质安全型ib等级关联电气设备C级T5组：（ib），ⅡCT5。
对Ⅰ类特殊型：sⅠ。
对使用于矿井中除沼气外，正常情况下还有Ⅱ类B级T3组可燃气体的隔爆型电气设备：dⅠ/ⅡBT3。
为保证安全指明在规定条件下使用的电气设备。例如指明具有抵抗冲击性能的电气设备，在其合俗证号之后加符号“×”：××××－×。
防 爆 电 气 设 备 清 单 （车间四）
序号 安装位置 产品型号名称 防爆标志 防爆合格证号 生产单位 数 量 备 注
1 20t釜 防爆型三项异步电动机 YB2-200L-6 ExdⅡ BT4 20822055 无锡月亮电机有限公司 1套
2 20t、5t、3t釜 防爆接线箱 BJX8030 ExeⅡT6 CNEx07.1182 燎原防爆电器有限公司 44套 其中，20t釜8套，其余每釜4套
3 20t、5t、3t釜 热电阻传感器 ExdⅡ CT4 GYB101080 江苏慧邦控制系统有限公司 21套 其中，20t釜 3套，其余每釜2套
4 20t、5t、3t釜 防爆接近开关 BZK51-J5/12 ExdⅡ BT6 8070918 沈阳鑫中兴防电有限公司 53套 其中，20t釜 8套，其余每釜5套
5 20t、5t、3t釜 防爆照明开关：BZM8030 ExedⅡBT6 CNEx07.1187 燎原防爆电器有限公司 10套 每釜1套
6 20t、5t、3t釜 防爆流量控制器 HL-Ex 380VAC 3A ExedⅡ CT6 CNEx08.0924X 宜昌慧诚自动化设备有限责任公司 10套 每釜1套
7 20t、5t、3t釜 防爆电加热器 SRYB2-1~4 ExdⅡ BT4 GYB05327X 上海双联电热电器厂 99套 其中20t釜18套，其余每釜9套
8 5t、3t釜 防爆型三项异步电动机 YSB5014 ExdⅡ BT4 2042439 嵊州市长风电机有限公司 9套 每釜1套
9 屏蔽电泵 屏蔽电泵：HP3-2 15-35 ExdⅡCT4 21120661 无锡市安化屏蔽电泵厂 2套
10 屏蔽电泵 防爆接近开关 BZK51-J5/12 ExdⅡ BT6 8070918 沈阳鑫中兴防电有限公司 8套
11 屏蔽电泵 防爆接线箱 BJX8030 ExeⅡT6 CNEx07.1182 燎原防爆电器有限公司 2套
