电缆桥架图片大全介绍

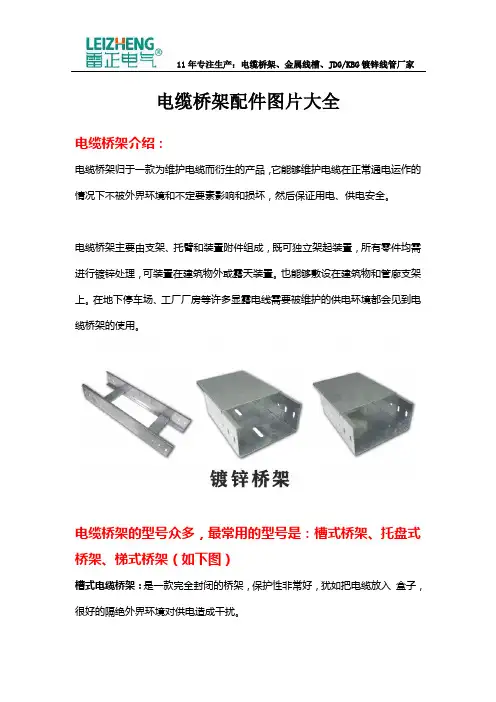

电缆桥架配件图片大全
电缆桥架介绍：
电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。

电缆桥架主要由支架、托臂和装置附件组成，既可独立架起装置，所有零件均需进行镀锌处理，可装置在建筑物外或露天装置。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多显露电线需要被维护的供电环境都会见到电缆桥架的使用。

电缆桥架的型号众多，最常用的型号是：槽式桥架、托盘式桥架、梯式桥架（如下图）
槽式电缆桥架：是一款完全封闭的桥架，保护性非常好，犹如把电缆放入盒子，很好的隔绝外界环境对供电造成干扰。

托盘式桥架：托盘式桥架是半密封的，类似于槽式电缆桥架的外形，但是考虑到电缆发热情况，所以在桥架底部开孔用于散热。

梯式桥架：外形与梯子相仿，中间装置横杆用于加强桥架的支撑性能。

梯式桥架的重量轻，承重能力极强并且有极佳的散热效果。

其他电缆桥架型号及配件展示：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。

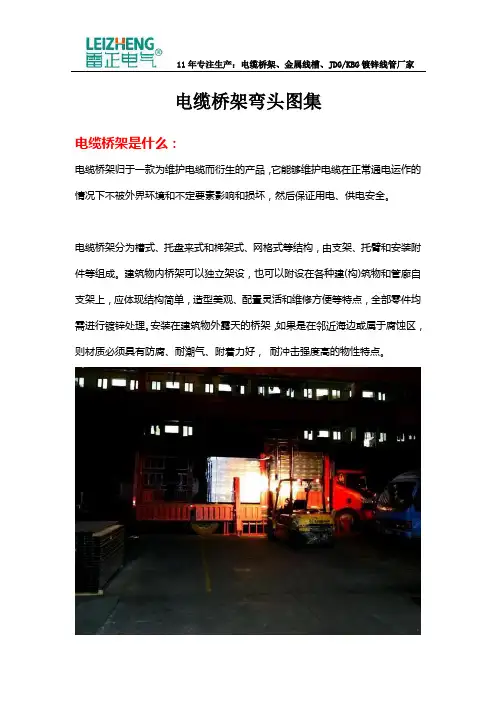

电缆桥架弯头图集
电缆桥架是什么：
电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。

电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。

安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。

电缆桥架弯头配件介绍：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。

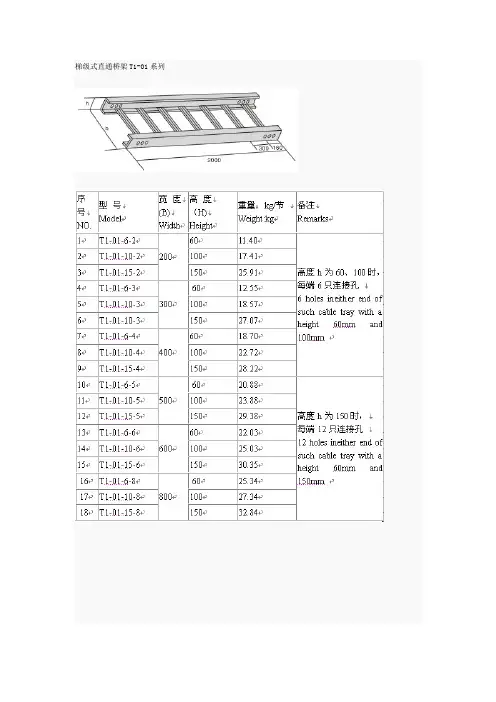

梯级式直通桥架T1-01系列梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平四通P-04托盘式垂直下弯通P-05A托盘式垂直上弯通P-05水平等径弯头 C-2A垂直等径左下弯通 C-2D垂直等径右下弯通 C-2E垂直等径左上弯通 C-2F垂直等径右上弯通 C-2G水平等径三通 C-3A上垂直等径三通 C-3B下垂直等径三通 C-3C上边垂直等径三通 C-3D下边垂直等径三通 C-3E上角垂直等径三通C-3F下角垂直等径三通 C-3G上平异型接头（一）C-5A上平异型接头（二）C-5B下平异型接头（一）C-5C下平异型接头（二）C-5D水平等径四通 C-4A上垂直等径四通 C-4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H-01BH-01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为TB-03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H-01CH-01C槽型钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。

角钢立柱 H-01DH-01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-03。

异型立柱 H-01EH-01E角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-02。

底座连接螺栓M12托臂 TB-01ATB-01A 托臂为H-01A 工字钢立柱配套使用，它可以自由升降，与工字钢配合时可以双边或单边敷.托臂 TB-01BTB-01B 托臂一般用膨胀螺栓与墙壁等直接安装或钢制品焊接。

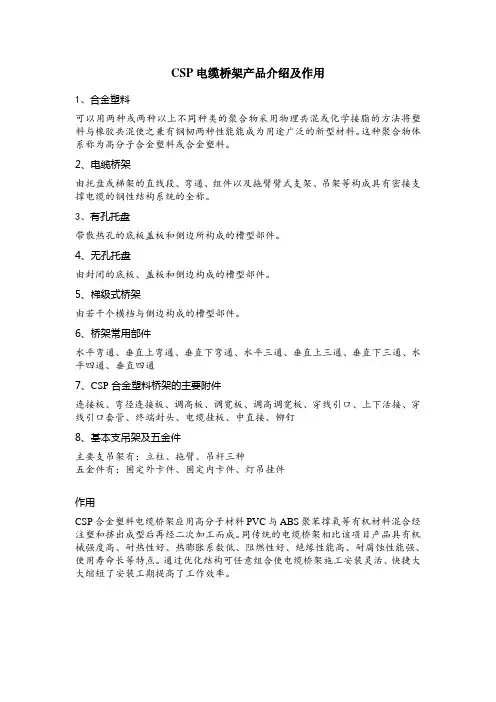

CSP电缆桥架产品介绍及作用
1、合金塑料
可以用两种或两种以上不同种类的聚合物采用物理共混或化学接脂的方法将塑料与橡胶共混使之兼有钢韧两种性能能成为用途广泛的新型材料。

这种聚合物体系称为高分子合金塑料或合金塑料。

2、电缆桥架
由托盘或梯架的直线段、弯通、组件以及拖臂臂式支架、吊架等构成具有密接支撑电缆的钢性结构系统的全称。

3、有孔托盘
带散热孔的底板盖板和侧边所构成的槽型部件。

4、无孔托盘
由封闭的底板、盖板和侧边构成的槽型部件。

5、梯级式桥架
由若干个横档与侧边构成的槽型部件。

6、桥架常用部件
水平弯通、垂直上弯通、垂直下弯通、水平三通、垂直上三通、垂直下三通、水平四通、垂直四通
7、CSP合金塑料桥架的主要附件
连接板、弯径连接板、调高板、调宽板、调高调宽板、穿线引口、上下活接、穿线引口套管、终端封头、电缆挂板、中直接、铆钉
8、基本支吊架及五金件
主要支吊架有：立柱、拖臂、吊杆三种
五金件有：固定外卡件、固定内卡件、灯吊挂件
作用
CSP合金塑料电缆桥架应用高分子材料PVC与ABS聚苯撑氧等有机材料混合经注塑和挤出成型后再经二次加工而成。

同传统的电缆桥架相比该项目产品具有机械强度高、耐热性好、热膨胀系数低、阻燃性好、绝缘性能高、耐腐蚀性能强、使用寿命长等特点。

通过优化结构可任意组合使电缆桥架施工安装灵活、快捷大大缩短了安装工期提高了工作效率。

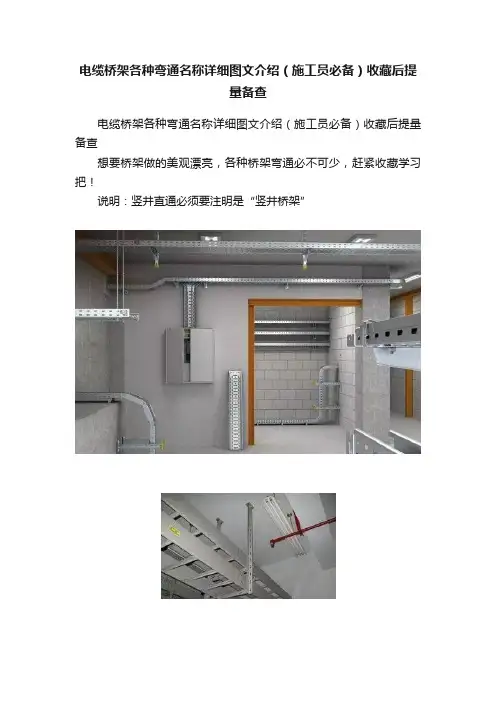

电缆桥架各种弯通名称详细图文介绍（施工员必备）收藏后提
量备查
电缆桥架各种弯通名称详细图文介绍（施工员必备）收藏后提量备查
想要桥架做的美观漂亮，各种桥架弯通必不可少，赶紧收藏学习把！
说明：竖井直通必须要注明是“竖井桥架”
45度垂直等径上弯通
45度垂直等径下弯通
45度水平等径弯通
U型横担
垂直等径上弯通
垂直等径下弯通_
垂直等径右上弯通
垂直等径右下弯通
垂直等径左上弯通
垂直等径左下弯通
垂直弯通
垂直弯右弯通
垂直弯左弯通
垂直下弯右弯通
垂直下弯左弯通
吊杆
角钢横担
角钢引上支架
门型上弯
门型下弯
免焊锁扣
趴低喇叭口
爬高喇叭口
爬坡弯通
桥架接地螺栓
桥架专用螺栓
上边垂直等径三通
上垂直等径三通
上垂直等径四通
上角垂直等径三通
上平异径接头副本
上右平异径接头
上左平异径接头
伸缩节
竖井角钢支架
竖井右弯通喇叭口哦
竖井左弯通喇叭口
水平等径三通
水平等径四通
水平等径弯通
水平桥架
水平右弯通
水平左弯通
锁扣
下边垂直等径三通
下垂直等径三通
下垂直右弯三通
下垂直左弯三通
下角垂直等径三通
下平异径接头
下左平异径接头
异径接头
引上支架
引上支架2
右边爬高水平弯通
右开三通
直线段
终端封头
左边爬高水平弯通
左开三通。

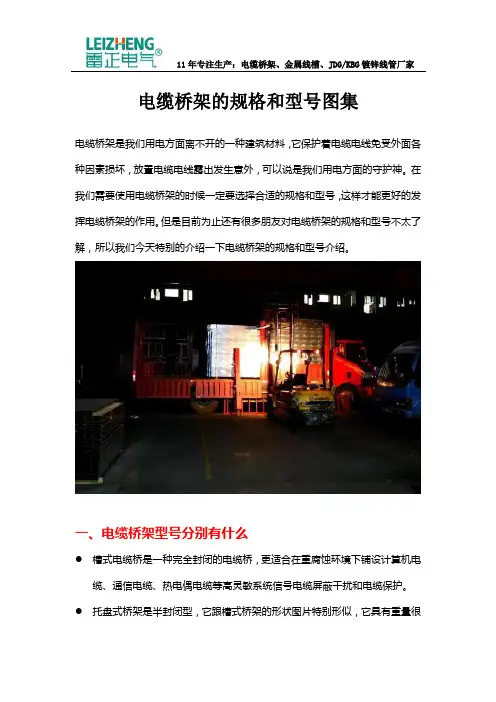

电缆桥架的规格和型号图集
电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线免受外面各种因素损坏，放置电缆电线露出发生意外，可以说是我们用电方面的守护神。

在我们需要使用电缆桥架的时候一定要选择合适的规格和型号，这样才能更好的发挥电缆桥架的作用。

但是目前为止还有很多朋友对电缆桥架的规格和型号不太了解，所以我们今天特别的介绍一下电缆桥架的规格和型号介绍。

一、电缆桥架型号分别有什么
●槽式电缆桥是一种完全封闭的电缆桥，更适合在重腐蚀环境下铺设计算机电
缆、通信电缆、热电偶电缆等高灵敏系统信号电缆屏蔽干扰和电缆保护。

●托盘式桥架是半封闭型，它跟槽式桥架的形状图片特别形似，它具有重量很
轻、载重大、形状精美、构成简单、安装方便等独到之处。

既比较适用于动力电缆的安装，也比较适用于信号电缆的铺设。

●梯级式桥架是一种依据国内国外数据资料研发出的新型桥架，应属开放式的
桥架，有散热快、构成简单、安装便利等特点。

二、电缆桥架规格厚度
●电缆桥架不能大或小，必须选择适当的尺寸。

总的标准是电缆线占地面积与
电缆线槽截面之比不可超出40%，变频电缆不可超出50%。

厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）。

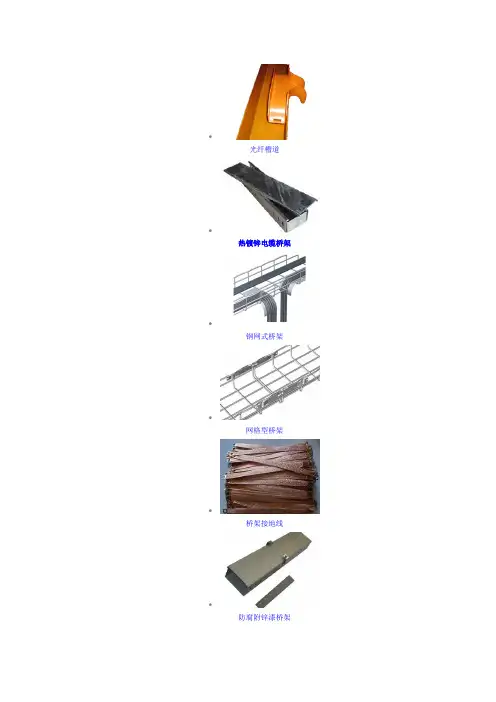

∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。

它既有布线管理作用，又有支撑全部缆线重量的功能。

是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。

本产品符合信息产业部要求，为全开放式裸架。

主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。

适用于水平、垂直及多层分离布放线场合。

结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。

走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。

多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。

（2） 每米平均承重 300KG 以上。

（3） 分单层；双层；三层等 ；及宽上层挂窄下层。

（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。

（5）列架可采用通用件现场组装，外形美观。

（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。

（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。

（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。

U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。

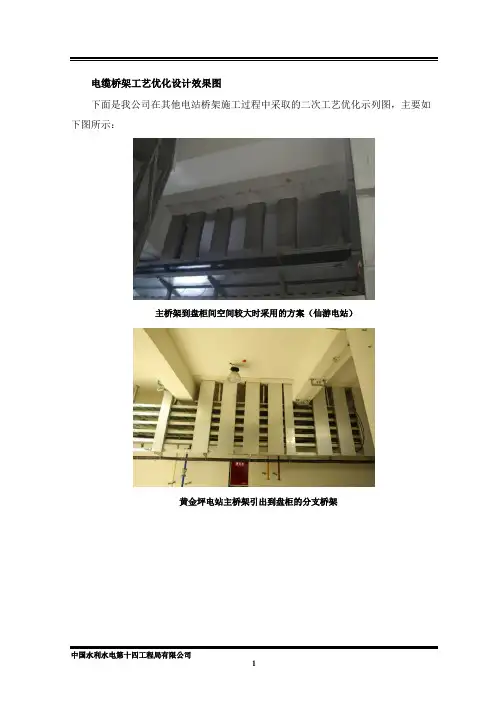

电缆桥架工艺优化设计效果图下面是我公司在其他电站桥架施工过程中采取的二次工艺优化示列图，主要如下图所示：主桥架到盘柜间空间较大时采用的方案（仙游电站）黄金坪电站主桥架引出到盘柜的分支桥架通过优化后电缆桥架转角工艺精致美观（阿海电站）黄金坪电站电缆主桥架布置规范转弯平滑效果图糯扎渡9#发电机机坑外围加装电缆桥架效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图进、出竖井电缆排列及固定示例效果图进、出竖井电缆敷设排列效果图电缆绑扎松紧适度、间隙均匀效果图清蓄电站电缆敷设水平拐弯处电缆排列及固定示例效果图电缆敷设弯曲半径一致电缆成片交叉，减少交叉层数苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设（竖井部位）二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图黄金坪电站电缆敷设优化后效果图竖井电缆敷设优化后效果图电缆敷设优化后效果图苗尾电站电缆穿管出口经二次工艺优化后效果图用电缆管引入箱柜的方案示例效果图用电缆管引入元器件的方案示例效果图苗尾电站二次接线经二次工艺优化后效果图仙游电站盘柜二次配线优化后效果图仙游电站GIS楼现地控制柜电缆配线优化后效果图苗尾电站二次接线及标识经二次工艺优化后效果图苗尾电站电缆标识牌经二次工艺优化后效果图竖井段电缆固定及标识示例效果图盘柜内电缆固定及标识示例效果图电缆敷设及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图盘柜二次接线及标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图苗尾电站设备接地经二次工艺优化后效果图苗尾电站端子箱接地经二次工艺优化后效果图苗尾电站电缆桥架接地经二次工艺优化后效果图设备明显接地效果图接地施工效果图管道增加特殊弯头后布置图直管段增加支架的安装工艺管路转弯处增加支架的安装工艺4、根据三维效果图和现场管口的实际位置情况，如发现管路与管路之间、管路与其它系统设备之间，存在冲突时。

电缆桥架规范电缆桥架的类型主要分为槽式、梯式、托盘式。

、槽式电缆桥架槽式桥架的形状是全密封型，如箱子的形状，整体密封。

2、梯形电缆桥架:形状如梯形，中间手动电焊固定横杆加固，承受能力优于槽式、托盘式，主要用于铺设大跨度电缆，大口径电缆输电同时发出的热量大，适合梯形电缆桥架，透气性好。

3、托盘式电缆桥架:托盘式桥架形状为半密封型，整体与槽式桥架相同，但只有托盘式底部有孔，有利于散热，因此被称为托盘式电缆桥架。

■■■■■■■■■镀锌电缆桥架、涂装电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等。

电缆桥架国标厚度介绍：根据《JBT10216-2013电控配电用电缆桥架》，电缆桥架国标厚度标准如下：电缆桥架常用规格介绍:材料名称规格（宽*高）pllllllllIIIIIIllllll■lllll■llllllIIIIII电缆桥架illII・■■■■■■a^iiiiii■■■■140*15电缆桥架40*20电缆桥架40*25电缆桥架40*30电缆桥架IIIIIIBIIIIIHIIIIIIIIIIIIIIIIIIBIflIIIIIIHillHIIIIIHIIIIIIIII40*40IIIIIIIIlllllllllllllllllllIIIIIIlllllllllllllllll 电缆桥架50*15电缆桥架50*20电缆桥架50*25pllllllllIIIIIIllllll■lllll■llllllIIIIII电缆桥架illii・■■■■■■a^■■■■150*30电缆桥架50*40电缆桥架50*50电缆桥架60*15电缆桥架llllll■lllll■llllll iiiiimfi inn■lllll■llllliin60*20IIIIIIIIllllll■lllll■llllllIIIIIIllllll■lllll■llll电缆桥架 1Hill111II1111llllll■lllll■llllllII1111llllll■lllll■llllllII1111II1电缆桥架 60*25 60*30电缆桥架60*40 电缆桥架60*50 电缆桥架60*60电缆桥架 ■■nunnullill电缆桥架 II llllll■lllll■llllll HUH i n70*30 IIII *IHUH mu■lllll■llllllnun70*40 电缆桥架70*50 电缆桥架75*50 电缆桥架80*20 电缆桥架80*25 电缆桥架80*30 电缆桥架80*40 电缆桥架 ■■nunnullill电缆桥架 iillllll■lllll■llllll HUH in80*50 IIII *IHUH mu■lllll■llllllnun80*60 电缆桥架80*70 电缆桥架80*80电缆桥架100*40 电缆桥架100*50 电缆桥架100*60电缆桥架 ■III 电缆桥架 iillllll■lllll■llllll HUH in100*65 IIII *IHUH mu■lllll■llllllnun100*70 电缆桥架100*75 电缆桥架100*80电缆桥架100*100电缆桥架 II llllll■lllll■llllll HUH in120*40 电缆桥架120*50 电缆桥架120*60电缆桥架 ■III电缆桥架II llllll■lllll■llllll HUH in120*65IIII *IHUH mu■lllll■llllllnun120*80电缆桥架120*100 电缆桥架120*120 电缆桥架150*50 电缆桥架 II llllll■lllll■llllll HUH in150*60 电缆桥架150*65IIIIHII IlliImill■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllillllll■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllillllll■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllj电缆桥架150*70电缆桥架150*75电缆桥架150*80电缆桥架150*10电缆桥架150*12电缆桥架150*150.■nil”nulliuiu.niu.nuunulliuiu.niu.nuunulliniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiuiHUiiu.nui.niii电缆桥架200*50电缆桥架200*60电缆桥架200*65]电缆桥架电缆桥架II llllll■lllll■llllllIIIII 200*70200*75lll■lllll■llllllminllllll■lllll■llllllminllllll■lllll■lllli电缆桥架200*80电缆桥架200*10电缆桥架电缆桥架250*125电缆桥架250*150■■IiuilIIIIIIIIIIUUIU-IIUI—IIUIllllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll|电缆桥架250*200电缆桥架300*80电缆桥架300*10电缆桥架300*12电缆桥架300*15电缆桥架300*20电缆桥架300*25电缆桥架350*150.■llllllllllllHIIU.IIIU.IIUUllllllHIIU.IIIU.IIUUllllllllllllUIUllllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll|电缆桥架350*200电缆桥架400*10电缆桥架400*15电缆桥架400*20电缆桥架400*25电缆桥架400*30电缆桥架450*200II1111llllll■lllll■llllllIII电缆桥架500*100■IIIIUIII II IIIIIIIIIIll■llllllllllllllllllll4llllllllllll■lllll■llllllllllllIllill■lllll■llllllllllll Illll■lllll■llllllllllllllllll■lllll■llll 电缆桥架500*150p1Hill111IIIII1llllll■lllll■llllllIII电缆桥架500*2001■1■■11■IIIII1llll■l■lllll■ll■ll■III Illll■ll■ll■llllllllllllllllll■ll■ll■llll 电缆桥架500*250^■■llllll IIIII1llllll■lllll■llllllIII11iiiiminll■lllllliiii11immi^iminm11minmi11lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架500*300ji.nuiinulliuiu.niu.nuunulliuiu.niu.nuunull1111"11而iniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiiiuiuuu.nui.nii电缆桥架600*100* ■■■■■■电缆桥架600*1501Hill111IIIII1llllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■lllllimillllllll■lllll■llllllmi11■■■■■■电缆桥架600*200电缆桥架600*250IIllllll■lllll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架600*300■■■■■■电缆桥架700*100piMIIIIIIIIIII1llllll■lll■■■111111III11iiiiminll■llllll11immi^i m11・・电缆桥架700*1501■1■■11■II1111llll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■lllllllllllllllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架700*200ji.nuiinulliuiu.niu.nuunulliuiu.niu.nuunull1111"11而iniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiiiuiuuu.nui.nii电缆桥架800*100hi111IIillIllllll■lllll■llllllill■■■■■■电缆桥架800*150■■■1■■■■Illi■■■■■■■■■■■■电缆桥架800*2001Hill111II1111llllll■lllll■llllllIII■■■■■■■电缆桥架800*250■■IlliuIIIIUIII IIllllll■lllll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架800*300p1Hill111IIIII1llllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11■■■■■■电缆桥架800*4001■1■■11■IIIII1llll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■llllllllllll・l-llllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架900*150jl.IIUllIIIIIIHIIU.IIIU.IIUUIIIIIIHIIU.IIIU.IIUUIIIIIIIIIIUUIU■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll电缆桥架900*200p1■■■■11■llllllllll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■llllllIlli■1■1^1lllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架1000*100t■■■■■■电缆桥架1000*150^1■llllllllllllllllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11■■■■■■电缆桥架1000*200电缆桥架IIIIIIIIIIIIll■llllllllllll11111111*1lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllll mi am an1000*250p1Hill111llllllllllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11lllll■lllll■llllllin111llllll■lllll■llll 电缆桥架1000*300*电缆桥架1000*400. lllll■lllll■llllllmmllllll■lllll■ll 电缆桥架1200*100j1.1111IIIIUliHUII.IIIII.1111IIIIIIIIHUII.IIIII.1111IIIIUliHII11.1*1IlliIIUIII■lllll■llllllllllllllllll■lllll■llllllllllllllllll■lllll■llllllllllllllllll■lllll■llll电缆桥架1200*150■■■■■■■电缆桥架1200*200^1■llllllllllllllllll■lllll■llllllIII11llllll■lllll■llllllllllll-1lllllllllll■lllll■lllll1III1IIllllll■lllll■llllllIlli11电缆桥架1200*300■■■■■■电缆桥架1200*400■■llllllllllllIII IIIIIIIIIIIIll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll电缆桥架1400*100*电缆桥架1400*150电缆桥架1500*100。

众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。

本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。

域规范用词下面带大家浏览•下各有千秋的叫法，规范及名词使用如下：GB50054-20U《低压配电设计规范》用词：电缆托盘和梯架GB50116-2013《火灾自动报警系统设计规范》用词：线槽GB50217-2018《电力工程电缆设计标准》用词：电缆支架、梯架或托盘JGJ242-2011《住宅建筑电气设计规范》用词：金属线槽、桥架GB51348-2019《民用建筑电气设计标准》用词：槽盒、桥架、弱电金属线槽GB50311-2016《综合布线系统工程设计规范》用词：金属管槽GB51309-2018《消防应急照明和疏散指示系统技术标准》用词：槽盒GB55024-2023《建筑电气与智能化通用规范》用词：金属槽盒通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同•类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？圆实际产品下面我们就看一下业内厂家的产品介绍。

国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。

金属梯架托盘式桥架槽式桥架槽式桥架水平弯通国产品选用原则各种产品的应用原则是什么呢?不同产品有自己独特的应用领域?是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：梯式桥架，简称梯架非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。

托盘式桥架，简称托盘非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。

电缆桥架配件图片及名称大全一、前言电缆桥架是一种保护电缆电线不受外界因素损坏，同时保护我们用电安全的建筑材料。

电缆桥架是由托臂、支架以及安装配件组成，它可以敷设在建筑物上。

电缆桥架配件都有哪些呢？二、桥架配件介绍桥架托臂简介：托臂支架是支撑电缆桥架和电缆的主要部件，它由立柱、立柱底座、托臂等组成。

具有结构简单、重量轻、成本低、强度大等优点。

桥架吊框简介：线槽/桥架水平吊框用于线槽或电缆桥架吊装。

桥架骑马扣简介：线槽/桥架骑马扣，又称“垂直托臂”，用于线槽/桥架垂直安装时起固定作用。

桥架丝杆简介：桥架丝杆可以独立架设, 也可以敷设在各种建筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件需进行镀锌处理。

桥架横担简介：用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。

铁膨胀螺丝简介：膨胀螺丝一般说的是铁膨胀螺丝，膨胀螺丝的固定是利用楔形斜度来促使膨胀产生摩擦握裹力，达到固定效果。

桥架接地线简介：桥架接地线也可以称为安全回路线，是保护检修人员的安全屏障，可防止突然来电对人体的伤害。

桥架弯头简介：桥架弯头通常施工在设计中转角位桥架需要转弯，而桥架是直通的这个时候就会用到桥架弯头，将2边桥架进行连接，使得走线更方便而美观。

桥架三通简介：桥架三通分为三个口，宽度、高度尺寸都是可以自定义的。

桥架四通简介：桥架四通有4个口，4个口可自定义宽高，通常桥架安装中常会见到，用于将四个不同方向的桥架进行连接合并，方便走线的时候跟好的布控，各自运转。

桥架异径接头简介：桥架异径接头又称“桥架喇叭口”。

分为2个口，一个大，一个小，不同外径的，将不同大小的桥架进行合并连接。

电缆桥架图片大全参考
电缆桥架介绍：
电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线不受外界因素损坏，放置电缆电线外露发生意外，可以说是我们用电方面的守护神。

电缆桥架主要由支架、托臂和装置附件组成，既可独立架起装置，所有零件均需进行镀锌处理，可装置在建筑物外或露天装置。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多显露电线需要被维护的供电环境都会见到电缆桥架的使用。

电缆桥架的型号众多，最常用的型号是：槽式桥架、托盘式桥架、梯式桥架（如下图）
槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗
腐蚀能力。

托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。

梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散热快、结构简单、安装便利等特点。

其他电缆桥架图片及配件展示：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。

工作中在选择电缆桥架时，往往因为桥架不同的规格、样式、作用等，而不知其如何选择，下面为大家详细介绍下常用的：槽式电缆桥架、托盘电缆桥架、梯式电缆桥架，看其有什么区别和性能，便于大家更好的选择。

1、槽式电缆桥架是一种全封闭型电缆桥架。

它非常适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

（槽式桥架实图）2、托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用非常广泛的一种。

它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。

它既适用于动力电缆的安装，也透用于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

（托盘式桥架实图）个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（3）梯架是由侧边与若干个横挡构成的梯形部件。

（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

3、梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用很小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

一、适用范围XQJ系列电缆桥架适用于电压在10千伏以下的电力电缆、控制电缆、照明配线等室内外架空电缆沟、隧道的敷设。

二、结构特点与安装XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，对贵处的技术改进、扩充电缆、维护检修带来方便。

XQJ系列电缆桥架的安装可因地制宜。

可随工艺管道架空敷设；楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。

大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。

XQJ系列电缆桥架可水平、垂直敷设；可转角、T字型、十字形分支；可调宽、调高、变轻。

三、电缆在电缆桥架上的层次安装1、电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排列，这种排列有利于屏蔽干扰、电力电缆冷却，方便于施工。

2、各层电缆桥架层的距离为控制电缆≥ 200mm 动力电缆≥300mm 机械化敷设电缆≥400mm四、注意事项1、XQJ电缆桥架装置的最大荷载，支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆使用。

3、当电力电缆和控制电缆较少时，可在同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在间距的1/4左右处。

水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。

如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接(关联)起来。

与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。

6、电缆桥架装置除需屏蔽保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋。

对需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。

桥架种类1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

梯级式电缆桥架图托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

托盘式图片3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

槽式电缆桥架图片4、大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

大跨距电缆桥架图5、组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。

它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。

在任意部位、不需要打孔、焊接就可用管引出。

它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品电缆桥架(20张)。
