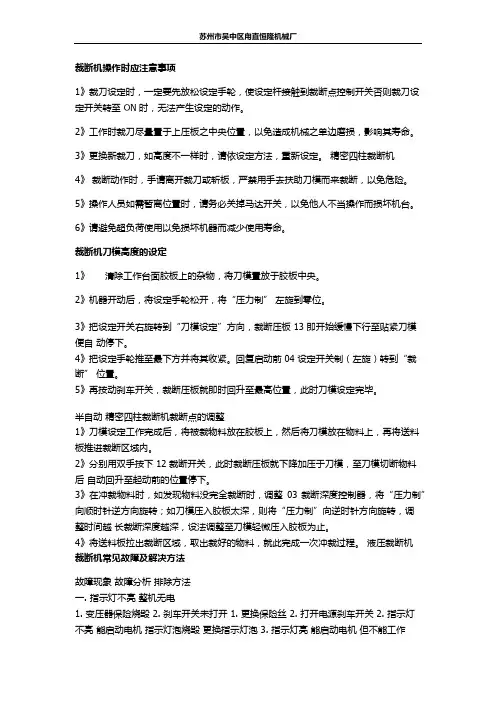

裁断机操作规程

苏州市吴中区甪直恒隆机械厂

裁断机操作时应注意事项

1》裁刀设定时，一定要先放松设定手轮，使设定杆接触到裁断点控制开关否则裁刀设

定开关转至 ON 时，无法产生设定的动作。

2》工作时裁刀尽量置于上压板之中央位置，以免造成机械之单边磨损，影响其寿命。

3》更换新裁刀，如高度不一样时，请依设定方法，重新设定。 精密四柱裁断机

4》 裁断动作时，手请离开裁刀或斩板，严禁用手去扶助刀模而来裁断，以免危险。

5》操作人员如需暂离位置时，请务必关掉马达开关，以免他人不当操作而损坏机台。

6》请避免超负荷使用以免损坏机器而减少使用寿命。

裁断机刀模高度的设定

1》 清除工作台面胶板上的杂物，将刀模置放于胶板中央。

2》机器开动后，将设定手轮松开，将“压力制” 左旋到零位。

3》把设定开关右旋转到“刀模设定”方向，裁断压板 13 即开始缓慢下行至贴紧刀模便自 动停下。

4》把设定手轮推至最下方并将其收紧。回复启动前 04 设定开关制（左旋）转到“裁断” 位置。

5》再按动刹车开关，裁断压板就即时回升至最高位置，此时刀模设定完毕。

半自动 精密四柱裁断机裁断点的调整

1》刀模设定工作完成后，将被裁物料放在胶板上，然后将刀模放在物料上，再将送料

板推进裁断区域内。

2》分别用双手按下 12 裁断开关，此时裁断压板就下降加压于刀模，至刀模切断物料后 自动回升至起动前的位置停下。

3》在冲裁物料时，如发现物料没完全裁断时，调整 03 裁断深度控制器，将“压力制”

向顺时针逆方向旋转；如刀模压入胶板太深，则将“压力制”向逆时针方向旋转，调整时间越 长裁断深度越深，设法调整至刀模轻微压入胶板为止。

4》将送料板拉出裁断区域，取出裁好的物料，就此完成一次冲裁过程。 液压裁断机裁断机常见故障及解决方法

故障现象 故障分析 排除方法

一. 指示灯不亮 整机无电

1. 变压器保险烧毁 2. 刹车开关未打开 1. 更换保险丝 2. 打开电源刹车开关 2. 指示灯不亮 能启动电机 指示灯泡烧毁 更换指示灯泡 3. 指示灯亮 能启动电机 但不能工作 苏州市吴中区甪直恒隆机械厂

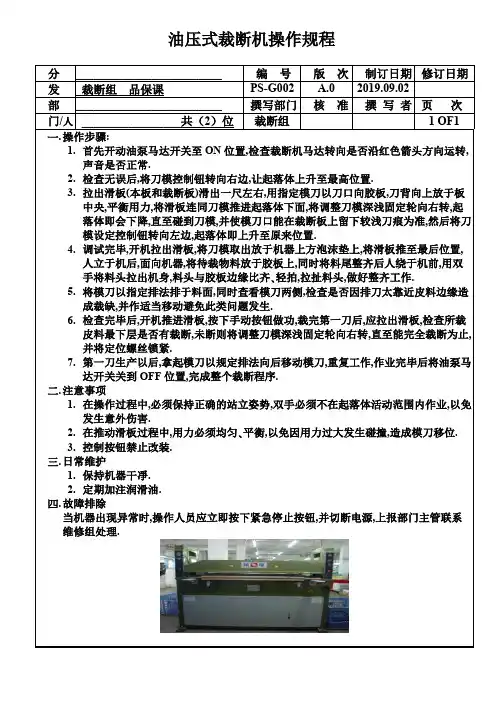

油压式裁断机操作规程

分 _________________________ 编 号 版 次 制订日期 修订日期

发 裁断组 品保课 PS-G002 A.0 2019.09.02

部 _________________________ 撰写部门 核 准 撰 写 者 页 次

门/人 _________________共（2）位 裁断组 1 OF1

一. 操作步骤:

1. 首先开动油泵马达开关至ON位置,检查裁断机马达转向是否沿红色箭头方向运转,声音是否正常.

2. 检查无误后,将刀模控制钮转向右边,让起落体上升至最高位置.

3. 拉出滑板(本板和裁断板)滑出一尺左右,用指定模刀以刀口向胶板,刀背向上放于板中央,平衡用力,将滑板连同刀模推进起落体下面,将调整刀模深浅固定轮向右转,起落体即会下降,直至碰到刀模,并使模刀口能在裁断板上留下较浅刀痕为准,然后将刀模设定控制钮转向左边,起落体即上升至原来位置.

4. 调试完毕,开机拉出滑板,将刀模取出放于机器上方泡沫垫上,将滑板推至最后位置,人立于机后,面向机器,将待裁物料放于胶板上,同时将料尾整齐后人绕于机前,用双手将料头拉出机身,料头与胶板边缘比齐､轻拍,拉扯料头,做好整齐工作.

5. 将模刀以指定排法排于料面,同时查看模刀两侧,检查是否因排刀太靠近皮料边缘造成裁缺,并作适当移动避免此类问题发生.

6. 检查完毕后,开机推进滑板,按下手动按钮做功,裁完第一刀后,应拉出滑板,检查所裁皮料最下层是否有裁断,未断则将调整刀模深浅固定轮向右转,直至能完全裁断为止,并将定位螺丝锁紧.

7. 第一刀生产以后,拿起模刀以规定排法向后移动模刀,重复工作,作业完毕后将油泵马达开关关到OFF位置,完成整个裁断程序.

二. 注意事项

1. 在操作过程中,必须保持正确的站立姿势,双手必须不在起落体活动范围内作业,以免发生意外伤害.

裁断机作业指导书

引言概述：

裁断机是一种常用于纺织、制鞋、制袋等行业的机械设备，用于将布料、皮革等材料进行切割和裁剪。正确的操作裁断机不仅可以提高工作效率，还能确保工作安全。本文将详细介绍裁断机的操作指导，包括机器的准备工作、操作流程、注意事项等。

正文内容：

1. 准备工作

1.1 确保裁断机处于正常工作状态。检查机器的电源、传动装置、刀具等部件是否正常运转，并及时修理或者更换损坏的部件。

1.2 清洁工作区域。清除工作区域内的杂物和障碍物，确保操作时不会受到干扰。

1.3 穿戴个人防护装备。戴上手套、护目镜等个人防护装备，确保操作过程中的安全。

2. 操作流程

2.1 将待裁剪的材料放置在裁断机工作台上。确保材料平整并固定好，防止在操作过程中材料挪移或者滑动。

2.2 调整裁断机的刀具和切割速度。根据材料的性质和要求，选择合适的刀具和切割速度，以确保切割质量和效率。

2.3 启动裁断机。按照机器的操作说明，启动裁断机，并调整好刀具的位置和切割深度。 2.4 进行切割操作。将裁断机的刀具沿着预定的切割线挪移，保持稳定的速度和力度，确保切割的准确性和平滑度。

2.5 完成切割后，关闭裁断机，并清理工作台和刀具。将切割好的材料取出，并清理掉工作台上的碎屑和刀具上的杂质。

3. 注意事项

3.1 遵守操作规程。在操作裁断机之前，要熟悉并遵守相关的操作规程和安全要求，确保操作过程中的安全。

3.2 注意刀具的安全使用。刀具是裁断机的核心部件，使用时要注意保持刀具的锋利度、固定性和稳定性，避免刀具的损坏或者脱落。

3.3 防止材料堆积。在操作过程中，要及时清理工作台上的切割碎屑和杂质，避免材料堆积影响切割质量和操作效果。

3.4 注意机器的维护和保养。定期检查和清洁裁断机的各个部件，保持机器的正常工作状态，延长机器的使用寿命。

总结：

裁断机作业是纺织、制鞋、制袋等行业中常见的操作工作。为了确保操作的安全和效率，我们需要进行准备工作，包括检查机器状态、清洁工作区域和穿戴个人防护装备。在操作流程中，要注意材料的固定、刀具的选择和调整、切割操作的稳定性等。同时，我们也要遵守操作规程、注意刀具的安全使用、防止材料堆积以及定期进行机器的维护和保养。通过正确的操作和维护，我们可以确保裁断机的正常运行，并提高工作效率和安全性。

裁断机操作规程

引言概述：

裁断机是一种用于切割材料的机器设备，广泛应用于纸张、布料、皮革等行业。正确操作裁断机不仅可以提高工作效率，还可以保证操作人员的安全。因此，制定一套严格的裁断机操作规程是非常必要的。

一、裁断机操作前的准备

1.1 确认裁断机的工作状态：检查裁断机的电源、刀片、传动装置等是否正常，确保机器处于可正常工作状态。

1.2 准备切割材料：准备好要切割的材料，并根据需要调整裁断机的刀片和切割参数。

1.3 穿戴个人防护装备：操作人员应穿戴好安全帽、护目镜、手套等个人防护装备，确保工作安全。

二、裁断机的操作步骤

2.1 启动裁断机：按照操作手册的要求正确启动裁断机，并等待机器正常运转。

2.2 调整刀片位置：根据需要调整裁断机的刀片位置，确保切割准确。

2.3 开始切割：将要切割的材料放置在裁断机工作台上，按照操作手册的要求操作裁断机开始切割。

三、裁断机操作中的注意事项

3.1 注意安全距离：在裁断机工作时，操作人员应保持安全距离，避免手部或其他部位被刀片伤到。 3.2 避免过度使用：避免在短时间内过度使用裁断机，以免造成机器过热或损坏。

3.3 定期检查维护：定期检查裁断机的各个部件是否正常，及时进行维护保养，确保机器的正常运转。

四、裁断机操作后的清洁工作

4.1 关闭裁断机：在完成切割任务后，及时关闭裁断机的电源，并等待机器停止运转。

4.2 清理工作台：清理裁断机工作台上的切割材料残留物，确保下次使用时工作台干净整洁。

4.3 整理工作环境：将操作过程中使用的工具、材料等整理归位，保持工作环境整洁。

五、裁断机操作规程的培训和执行

5.1 培训操作人员：对新员工进行裁断机操作规程的培训，包括机器的基本知识、操作步骤和安全注意事项。

5.2 定期复习：定期对操作人员进行裁断机操作规程的复习和考核，确保他们掌握正确的操作方法。

5.3 严格执行规程：所有操作人员必须严格按照裁断机操作规程进行操作，不得擅自更改或忽视规程要求。
