高位消防水箱设置及管路要求

第 1 页 共 2 页

消防水箱设置有什么要求

消防水箱设置有什么要求呢，下面本店铺为大家带来相关内容介绍以供参考。

消防水箱按使用情况分为专用消防水箱，生活、消防共用水箱。生产、消防共用水箱和生活、生产、消防共用水箱。

低层建筑室内消防水箱（包括水塔、气压水罐）是贮存扑救初期火灾消防用水的贮水设备，它提供扑救初期火灾的水量和保证扑救初期火灾时灭火设备有必要的水压。

消防水箱设置要求是：

（1）设置条件。室外消防给水系统为常高压给水系统的建筑物，如果能保证建筑物内最不利消火栓和自动喷水灭火系统等的水量和水压时，可不设消防水箱。设置临时高压给水系统的建筑物，应设消防水箱。

（2）水箱消防贮水量。室内消防水箱应贮存10min的消防用水量（气压水罐、水塔也相同）。当室内消防用水量不超过25L/s.经计算室内消防水箱贮水量超过12m^3时，仍可采用12m^3;与室内消防用水量超过5I./s时.经计算室内消防水箱贮水量超过18m^3时，仍可采用18m^3。

（3）设置高度要求。消防水箱应设在建筑的最高部位.且应为重力自流式水箱。室内消防用水量超过I5L/s的建筑物，其消防水箱如

第 2 页 共 2 页 不能满足最不利点灭火设备的水压时，应设气压水罐等增压设施。

（4）合用水箱要求。消防用水与生活、生产用水合用的水箱，应有确保消防用水不被他用的技术措施。

（5）发生火灾后，由消防水泵供给的消防用水不应进人消防水箱，以保证室内消火栓和自动喷水灭火系统等有足够的水压和水量。消防水箱应利用生产或生活用水管网进水。在消防水箱的消防用水的出水管上。应设置单向阀，只允许水箱的水进入消防管网，防止消防管网的水进人水箱。

⾼位消防⽔箱的设置要求

⼀、设置⽬的

1. 利⽤位差为系统提供准⼯作状态下所需要的⽔压，达到使管道内的充⽔保持⼀定压⼒的⽬的。

2. 提供系统启动初期的⽤⽔量和⽔压，在消防⽔泵出现故障的紧急情况下应急供⽔，确保喷头开放后⽴即喷⽔，控制初期⽕灾和为外援灭⽕争取时间。

⼆、设置场所

室内采⽤临时⾼压消防给⽔系统时，⾼层民⽤建筑、总建筑⾯积⼤于10000㎡且层数超过2层的公共建筑和其他重要建筑，必须设置⾼位消防⽔箱。

三、有效容积和静⽔压⼒

1. 临时⾼压消防给⽔系统的⾼位消防⽔箱的有效容积应满⾜初期⽕灾消防⽤⽔量的要求。

2. ⾼位消防⽔箱的设置位置应⾼于其所服务的⽔灭⽕设施，且最低有效⽔位应满⾜⽔灭⽕设施最不利点处的静⽔压⼒。

注：当商店建筑与⼀类⾼层公共建筑规定不⼀致时，应取其较⼤值。

四、设置要求

1. ⾼位消防⽔箱的有效容积、出⽔、排⽔和⽔位等，应符合规范规定。

2. ⾼位消防⽔箱的最低有效⽔位应根据出⽔管喇叭⼝和防⽌旋流器的淹没深度确定，吸⽔管喇叭⼝在消防⽔池最低有效⽔位下的淹没深度应根据吸⽔管喇叭⼝的⽔流速度和⽔⼒条件确定，但不应⼩于600mm；当采⽤防⽌旋流器时应根据产品确定，且不应⼩于150mm的保护⾼度。

3. ⾼位消防⽔箱应设置通⽓管；消防⽔箱通⽓管、呼吸管和溢流⽔管等应采取防⽌⾍⿏等进⼊消防⽔池的技术措施。

4. ⾼位消防⽔箱外壁与建筑本体结构墙⾯或其他池壁之间的净距，应满⾜施⼯或装配的需要，⽆管道的侧⾯，净距不宜⼩于0.7m；安装有管道的侧⾯，净距不宜⼩于1.0m，且管道外壁与建筑本体墙⾯之间的通道宽度不宜⼩于0.6m，设有⼈孔的⽔箱顶，其顶⾯与其上⾯的建筑物本体板底的净空不应⼩于0.8m

5. 进⽔管的管径应满⾜消防⽔箱8h充满⽔的要求，但管径不应⼩于DN32，进⽔管宜设置液位阀或浮球阀。

6. 进⽔管应在溢流⽔位以上接⼊，进⽔管⼝的最低点⾼出溢流边缘的⾼度应等于进⽔管管径，但最⼩不应⼩于100mm，最⼤不应⼤于150mm。

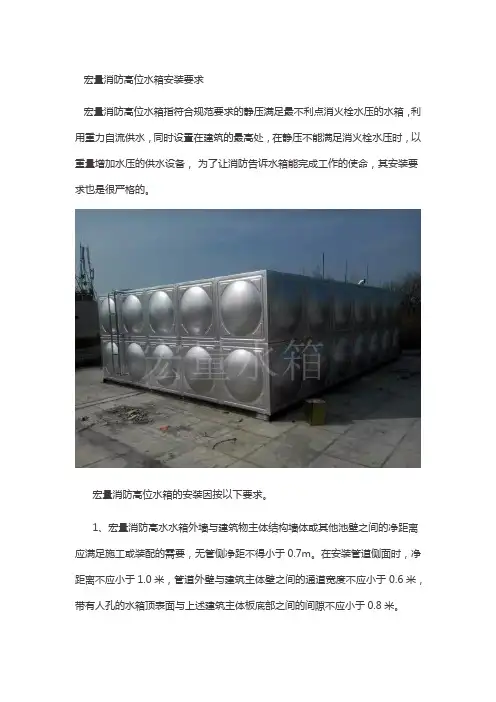

宏量消防高位水箱安装要求

宏量消防高位水箱指符合规范要求的静压满足最不利点消火栓水压的水箱，利用重力自流供水，同时设置在建筑的最高处，在静压不能满足消火栓水压时，以重量增加水压的供水设备， 为了让消防告诉水箱能完成工作的使命，其安装要求也是很严格的。

宏量消防高位水箱的安装因按以下要求。

1、宏量消防高水水箱外墙与建筑物主体结构墙体或其他池壁之间的净距离应满足施工或装配的需要，无管侧净距不得小于0.7m。在安装管道侧面时，净距离不应小于1.0米，管道外壁与建筑主体壁之间的通道宽度不应小于0.6米，带有人孔的水箱顶表面与上述建筑主体板底部之间的间隙不应小于0.8米。 2、宏量消防高水水箱的进水管的管径应满足宏量消防高位水箱8小时注水的要求，但不应小于DN32，进水管应设置液位阀或浮阀。

3、宏量消防高水水箱的入口管须连接在溢流水位之上，而入口喉管在溢流边缘之上的最低点的高度，须相等于入口管的直径，但入口管的直径不得小于100毫米，而入口的高度不得大于150毫米；

4、宏量消防高水水箱的进水管浸水流出时，应在进水管或虹吸损坏孔上设置防止回流的措施，并在进水管上设置真空灭弧室。虹吸损伤孔不应小于管道直径的1/5，且不应小于25 mm。然而，当使用家庭供水系统补充水时，进口水管不应淹没在水中。

5、宏量消防高水水箱的溢流管直径不应小于进水管直径的2倍，且不应小于DN100。溢流管喇叭口直径不应小于溢流管直径的1.5～2.5倍。

6、宏量消防高水水箱出口管径应满足消防给水设计流程的出水要求，不应小于DN 100；

7、宏量消防高水水箱出口管应位于海明星高层消防水池低水位以下，并安装止回阀，防止消防水进入海明星高层消防水池。

8、宏量消防高水水箱的进水口及出水管须设置有指示开启及关闭装置的阀门。

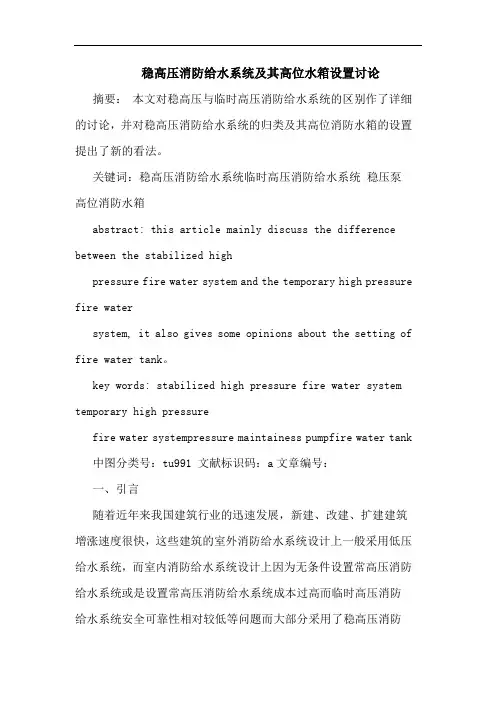

稳高压消防给水系统及其高位水箱设置讨论

摘要： 本文对稳高压与临时高压消防给水系统的区别作了详细的讨论，并对稳高压消防给水系统的归类及其高位消防水箱的设置提出了新的看法。

关键词：稳高压消防给水系统临时高压消防给水系统 稳压泵

高位消防水箱

abstract: this article mainly discuss the difference

between the stabilized high

pressure fire water system and the temporary high pressure

fire water

system, it also gives some opinions about the setting of

fire water tank。

key words: stabilized high pressure fire water system

temporary high pressure

fire water systempressure maintainess pumpfire water tank

中图分类号：tu991 文献标识码：a文章编号：

一、引言

随着近年来我国建筑行业的迅速发展，新建、改建、扩建建筑增涨速度很快，这些建筑的室外消防给水系统设计上一般采用低压给水系统，而室内消防给水系统设计上因为无条件设置常高压消防给水系统或是设置常高压消防给水系统成本过高而临时高压消防给水系统安全可靠性相对较低等问题而大部分采用了稳高压消防

给水系统。但是现行主要国家消防规范没有明确稳高压消防给水系统这个概念，使得设计师在设计时缺少相关的依据。

二、我国建筑消防给水系统分类

按现行《高层民用建筑设计防火规范》gb 50045-95（2005年版）[1]（以下简称高规）规定，我国建筑消防给水系统按压力分类有：常高压、临时高压、低压三种系统。高规对消防给水系统分类作了解释同时将稳高压系统划为了临时高压系统，详见条文解释7.1.3
