水利工程土方清表压实度

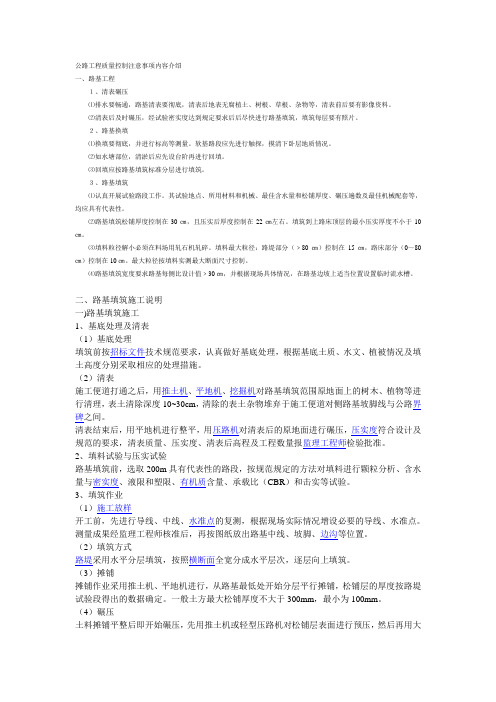

公路工程质量控制注意事项内容介绍一、路基工程１、清表碾压⑴排水要畅通，路基清表要彻底，清表后地表无腐植土、树根、草根、杂物等，清表前后要有影像资料。

⑵清表后及时碾压，经试验密实度达到规定要求后后尽快进行路基填筑，填筑每层要有照片。

２、路基换填⑴换填要彻底，并进行标高等测量。

软基路段应先进行触探，摸清下卧层地质情况。

⑵如水塘部位，清淤后应先设台阶再进行回填。

⑶回填应按路基填筑标准分层进行填筑。

３、路基填筑⑴认真开展试验路段工作。

其试验地点、所用材料和机械、最佳含水量和松铺厚度、碾压遍数及最佳机械配套等，均应具有代表性。

⑵路基填筑松铺厚度控制在30㎝，且压实后厚度控制在22㎝左右。

填筑到上路床顶层的最小压实厚度不小于10㎝。

⑶填料粒径解小必须在料场用轧石机轧碎。

填料最大粒径：路堤部分（﹥80㎝）控制在15㎝，路床部分（0～80㎝）控制在10㎝。

最大粒径按填料实测最大断面尺寸控制。

⑷路基填筑宽度要求路基每侧比设计值﹥30㎝，并根据现场具体情况，在路基边坡上适当位置设置临时流水槽。

二、路基填筑施工说明一)路基填筑施工1、基底处理及清表（1）基底处理填筑前按招标文件技术规范要求，认真做好基底处理，根据基底土质、水文、植被情况及填土高度分别采取相应的处理措施。

（2）清表施工便道打通之后，用推土机、平地机、挖掘机对路基填筑范围原地面上的树木、植物等进行清理，表土清除深度10~30cm，清除的表土杂物堆弃于施工便道对侧路基坡脚线与公路界碑之间。

清表结束后，用平地机进行整平，用压路机对清表后的原地面进行碾压，压实度符合设计及规范的要求，清表质量、压实度、清表后高程及工程数量报监理工程师检验批准。

2、填料试验与压实试验路基填筑前，选取200m具有代表性的路段，按规范规定的方法对填料进行颗粒分析、含水量与密实度、液限和塑限、有机质含量、承载比（CBR）和击实等试验。

3、填筑作业（1）施工放样开工前，先进行导线、中线、水准点的复测，根据现场实际情况增设必要的导线、水准点。

水利水电工程土方工程质量检测一土方工程检测内容及要求土方工程施工自检的常规检测项目、数量及技术标准等要求见表6-3。

表6-3 土石方工程施工单位自检要求名称检测项目检测方法质量标准检测频率标准依据频次依据土方工程土料击实试验、土料定名《土工试验规程》（SL237）满足设计要求设计文件、图纸每种土料送检1组；发现料场土质与设计要求有较大出入时，应取代表性土样做土工试验复验。

《碾压式土石坝施工规范》（DL/T5129）；《堤防工程施工规范》（SL260）2压实度合格率满足设计和规范要求设计文件、图纸；《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.6；《水利水电工程单元工程质量验土石坝工程：见表6-3-1《碾压式土石坝施工规范》（DL/T5129）；《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.6；3收评定标准-堤防工程》（SL634）表5.0.7 堤防工程：每层取样数量：自检时可控制在填筑量每100m3～150m3取样1个；特别狭长的堤防加固作业面，取样时可按每20m～30m一段取样1个；若作业面或局部返工部位按填筑量计算的取样数量不足《堤防工程施工规范》（SL260）10.4.5；《水利水电工程单元工程质量验收评定标准-堤防工程》（SL634）表5.0.643个时，也应取样3个。

渗透系数满足设计要求设计文件、图纸满足设计要求《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.65表6-3-1碾压式土石坝土方检测数量表坝料类别及部位检查项目取样（检测）次数防渗体粘性土边角夯实部位干密度、含水率2～3次/每层碾压面1次/100m3～200 m3均质坝1次/200 m3～500 m3砾质土边角夯实部位干密度、含水率大于5mm砾石含量2～3次/每层碾压面1次/200m3～500m3反滤料干密度、颗粒级配、含泥量1次/200m3～500m3每层至少一次过滤料干密度、颗粒级配1次/500m3～1000m3每层至少一次坝壳砂砾（卵）料干密度、颗粒级配1次/5000m3～10000m3坝壳砂砾质土干密度、含水率小于5mm含量1次/3000m3～6000m3堆石料*）干密度、颗粒级配1次/10000m3～100000m3 *）堆石料颗粒级配试验组数可比干密度试验适当减少。

河堤清理与河道清表施工方法及保证措施4.2.1堤基清理4.2.1.1清基范围：清理边界至最大填筑边线外侧50cm。

4.2.1.2机具选用及施工方法：堤基基面的不合格土、杂物一般用推土机直接清除，作深层清理的（一般指清理深度超过30cm）庄台、河塘、路埂等用挖掘机配合推土机清除，树根还要用人工配合清理。

4.2.1.3质量标准及控制1、施工前，根据勘测设计文件、堤基的实际情况和施工条件制定有关施工技术措施与细则。

堤身范围内作深层清理的庄台、河塘、路埂等应作为隐蔽工程处理，在处理前，按顺序编号登记，对清理部位的位置、平面桩号、断面及地貌提供详实的测量及摄像资料，并上报监理人现场予以核实签证。

2、堤基表层不合格土、杂物等必须清除，堤基范围内的坟墓、房基、水井、泉眼、各类洞穴及坑、槽、沟、河等均应清淤（杂）后进行倒毛、平整、碾压，并按堤身填筑要．2的树跟、芦范围内直径小于3cm求进行回填处理。

清基1m 根。

苇根不多于3 、对堤基的树根，清除后满足以下要求：3 的树根；）不得有直径大于3cm1（31m2范围内不得多于3cm（2）直径小于的树根，在根。

、所有堤基开挖、清除的不合格土、杂物、废渣、树4根等均运到监理人指定的场地堆放，不随意弃置，更不与筑堤土料混杂。

、堤基处理属隐蔽工程，堤基清理平整并碾压后及时5基面验收后及时填筑，合格后进行堤身填筑。

报监理人验收，若因故延搁，不能及时施工时，要做好基面保护，复工前要再检验，必要时须重新清理。

、经深层清理的隐蔽工程部位，清理后的复土视作大6堤填筑，其质量要求，检验程序与堤防填筑一致，分层分批压实的实测最小干密度值0.2~0.3m、铺土厚度控制在填土、。

0.70不得低于设计干密度值，压实度最小实测值不得低于3取样30cm 、厚、7压实后的土体取样试验频次每200m 一次或由监理人根据工程实际确定试验频率。

、堤基的碾压（包括回填土）根据相应堤防的设计等8级要求，选用合适的机具进行，需大面积碾压时采用铲运机重载或现场碾压试验所确定的机具进行碾压，小面积碾压辅以人工夯实，碾压参数根据碾压试验确定。

第二节、清表施工方案一、准备工作1、场地清理施工前，在全面熟悉设计文件和设计交底的基础上，进行现场调查、统计、核实施工范围内的障碍物及一切需拆迁的附着物（如地下电缆、光缆、管线等），并与相关部门及时联系解决。

2、做好施工测量工作,放样出清表段的逐桩边桩，并沿边线洒石灰线，同时全面复测纵横断面高程，将以上结果报监理单位复核检查。

3、根据项目部要求及本施工段的工程量的实际情况，选择合适的施工机械，配备有丰富经验的施工管理人员。

二、清表的施工清表工艺框图：1、清表土清表施工开始由现场工程师通知监理工程师，清表结束后及时让监理工程师签认清表工程量。

对表土厚度和设计表土厚度有较大差异的路段，应及时通知监理工程，要求其现场查看，确认与设计不符所增加的工程量。

如监理工程师不能够给予肯定确认工程量，要告知项目部现场工程师，由现场工程师作出决定。

如遇此情况，在施工过程中要妥善考虑，做好测量原始记录，收集好变更基础资料。

在清表施工开始，由现场工程师现场口头交底施工机械操作手所要清表的段落和清表范围，清表厚度。

推土机清表采用纵向推土清表施工，根据推土机的功率，在适当的位置设集土堆。

在路基边缘范围内，为了避免推土机清表土流入红线外，路基边缘清表采用挖掘机开挖横向清表，开挖至保证推土机施工不致使清表土外流入红线外为止，然后再用推土机将清表土推至集土堆处。

由挖掘机装车，自卸车运输至附近的弃土场。

清表的同时应做好临时排水设施，并将原地面积水排干，地基范围内的地下水应严格按设计要求处理。

2、弃土场在弃土场弃土过程中要由专人指挥卸车，不得倒土在临时用地以外，以免造成矛盾，不得乱倒。

弃土场弃土结束后，要整修弃土场项面及边坡，保证弃土整齐，与周围环境协调。

必要时在弃土场坡脚处开挖排水沟，引水至适当的位置，避免下雨冲刷弃土，流入周围农田。

3、环保坚决不允许乱弃乱倒，坚决不允许破坏红线范围外的地表。

在弃土的运输过程中，要对运输便道及时洒水，避免扬尘，运输较软弱表土时，装车不得太满，避免在运输过程中沿途洒落，污染便道和环境。

干渠施工项目中的渠道土方石施工技术分析摘要：本文围绕国内某干渠施工项目，对工程中渠道土石方施工技术的应用展开探讨，简要介绍了土石方施工技术的特点，随后详细分析土石方施工技术的工艺流程，施工内容包括施工布置、施工测量、场地清理、土石方开挖与填筑等，并以某工程1#主渠道土石方工程施工为研究对象，探究土石方施工技术的应用路径，以供参考。

关键词：干渠施工项目；渠道施工；土石方施工技术引言：干渠施工项目中，渠道工程包括土方开挖、石方开挖、渠道填筑、边坡修坡、渠道衬砌、混凝土施工等内容，渠道施工质量的好坏直接影响整个干渠施工项目的质量[1]。

其中，土石方施工在渠道工程中是最基础的内容，只有做好土石方施工才能保证后续施工顺利进行，规范化应用土石方施工技术，有利于提高干渠施工项目的整体质量。

一、工程概况本文以马拉维希雷河谷改造项目-1号干渠（MC1）和2号干渠（MC2）施工项目为研究对象，本工程位于马拉维南部的奇夸瓦区，距离布兰太尔市60km的希雷河下游河谷，图1为工程位置图，其中蓝色线条为1#渠道。

图1 工程项目区位图本文以1#渠道的土石方工程为研究对象，土石方工程包括26.788km的1#主渠道，2座倒虹吸管，95座结构建筑物的土石方开挖和回填。

二、干渠施工项目中渠道土石方施工技术的应用特点（一）施工环境复杂项目所在地为希雷河谷，该地是马拉维气温最高的区域，全面温度在13.4℃~37.5℃左右，施工过程中面临干热、高温等不良因素影响，施工难度较大，施工安全隐患较多。

土石方施工中，要合理组织施工，配套使用安全技术手段，积极应对复杂环境给施工带来的各种不良影响，增强施工的抗风险能力，保证施工安全性。

（二）施工难度大本项目的渠道土石方工程量庞大，除了26.788km的主渠道外，还包括2座长度分别为220m、440m的虹吸管工程，1#渠道主要土石方工程量包括土方开挖233万m3，石方开挖6.8万m3，土石方回填85.5万m3。

土方、清表、清除块石工程施工方案1土方开挖1、工艺流程测量放线f确定开挖顺序和坡度f分段、分层均匀开挖f排降水一修坡和清底一坡道收尾。

2、操作工艺开挖坡度的确定：基坑开挖，应先进行测量定位，抄平放线，定出开挖深度，按放线分块（段）分层挖土。

采取四侧或两侧放坡，以保证施工操作安全。

在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。

控制网应该避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设IOXlOnl或20X2Om方格网，在各方格点上做好控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和施工控制的依据。

基坑开挖，上部应有排水措施，防止地面水流入坑内冲刷边坡,造成塌方和破坏基土。

开挖基坑时，应合理确定开挖顺序、路线及开挖深度。

然后分段均匀开挖。

采用挖土机开挖大型基坑时，应从上面下分层分面，按照坡度线向下开挖，严禁在高度超过3m或在不稳定土体之下作业，但每层的中心地段应比两边稍高一些，以防积水。

在挖方边坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。

采用反铲挖土机开挖基坑时，可以采用端头挖土法，即挖土机从坑的端头，以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土,也可以采用侧向挖土法进行施工，即挖土机沿着坑的一侧移动，自卸汽车在另一侧装土。

挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1/2。

机械开挖基坑，应采取措施防止基底超挖，一般可在设计标高以上暂留30Omm一层土不挖，以便经抄平后由人工清底挖出。

机械挖不到的土方，应配以人工跟随挖掘，并用手推车将士运到机械能挖到的地方，以便及时挖走。

修帮和清底。

在距槽底实际标高50OnIm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。

同时由两端轴线（中心线）引桩拉通线（用小线或铅线），检查距槽边尺寸，确定槽宽标准。

项次检验项目质量要求检验方法检验数量主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除；水井、泉眼、地道、坑窖等洞穴的处理符合设计要求观察，查阅施工记录全数查验2不良土质的处理淤泥、腐殖质土、泥炭土全部清除；对风化岩石、坡积物、残积物、滑坡体、粉土、细沙等处理符合设计要求3地质坑、孔处理构筑物基础区范围内的地质探孔、竖井、试坑的处理符合设计要求；回填材料质量满足设计要求观察，查阅施工记录、取样试验等一般项目1清理范围满足设计要求，长、宽边线允许偏差；人工施工0~50cm，机械施工0~100cm测量每边线测点不少于5个点，且点间距不大于20m2土质岸边坡度不陡于设计边坡每10延米测量1处，高边坡需测定断面，每20延米测1个断面项次检验项目质量要求检验方法检验数量主控项目1保护层开挖保护层开挖方式应符合设计要求，在接近基建面时，应使用小型机具或人工开挖，不应扰动基建面以下的原地基观察、测量、查阅施工记录全数查验2建基面处理构筑物软基和土质岸坡开挖面平顺。

软基和土质岸坡与土质构筑物接触时，采用斜面连接，无台阶、急剧边坡及反坡3 渗水处理构筑物基础区及土质岸坡渗水（含泉眼）妥善引排或封堵，建基面清洁无积水一般项目1基坑断面尺寸及开挖面平整度无结构要求或无配筋长或宽不大于10m符合设计要求，允许偏差为-10~20cm观察、测量、查阅施工记录检测点采用横断面控制，断面间距不大于20m，各横断面点数间距不大于2m局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点长或宽大于10m符合设计要求，允许偏差为-20~30cm坑（槽）底部标高符合设计要求，允许偏差为-10~20cm垂直或斜面平整度符合设计要求，允许偏差为20cm有结构要求有结构预埋件长或宽不大于10m符合设计要求，允许偏差为-0~20cm长或宽大于10m符合设计要求，允许偏差为0~30cm坑（槽）底部标高符合设计要求，允许偏差为0~20cm斜面平整度符合设计要求，允许偏差为15cm注：“—”表示欠挖。

堤防工程土方回填施工要点
清淤完毕后即可进行回填，回填填料技术要求如下：
(1)填土材料应选用黏土，压实度三93%。

宜选用黏粒含量为10%~35%、塑性指数为7~20的黏性土，且不得含砂、植物根茎、穆瓦、垃圾等杂物，浸水变形量小，渗透系数不大于1×10-5cm∕so
土料含水率与最优含水率允许偏差±3%,一般黏土最佳含水率为12~25%。

设计压实干容重不小于16KN∕m3,等效内摩擦角不小于30。

C,回填土压实系数不应小于0.93。

不得采用淤泥、垃圾土和其它混有树根、草根等有机质的土类。

(2)回填时，要求填筑振动压实。

填土应分层铺摊。

当采用振动碾压时每层铺土的厚度为30~50cm,使用18t振动碾压路机进行分层压实；当采用静压时，每层铺土的厚度为20~40cm,使用18t压路机静压进行分层压实。

(3)碾压时，轮(夯)迹应相互搭接，防止漏压或漏夯。

长宽比较大时，填土应分段进行。

每层接缝处应作成斜坡形，碾迹重叠。

重叠0.5〜1Om左右，上下层错缝距离不应小于Im
o
(4)开工前，应根据设计文件对堤料的土质、天然含水量要求，并结合运距、储量、开采条件等因素选定取料区。

(5)杂质土不应用堤身填筑；淤泥土、膨胀土、分散性黏土等特殊土等特殊土料不宜用于堤身填筑，若必须采用时，应有技术论证，并制定更专门的施工工艺。
