plc 信号浪涌保护器工作原理

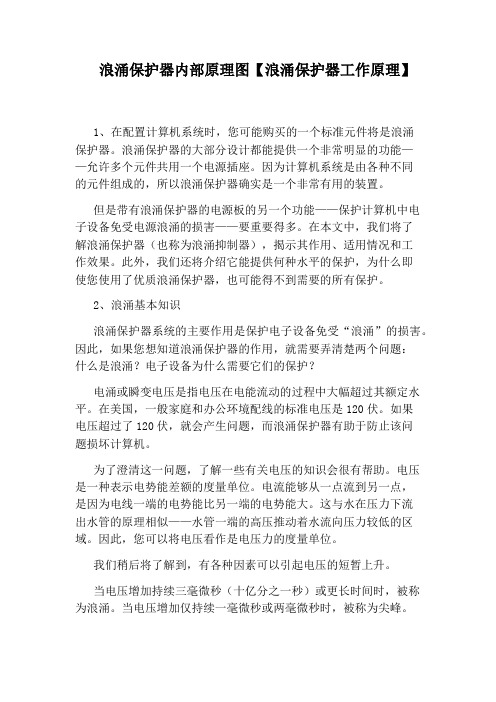

浪涌保护器内部原理图【浪涌保护器工作原理】1、在配置计算机系统时，您可能购买的一个标准元件将是浪涌保护器。

浪涌保护器的大部分设计都能提供一个非常明显的功能——允许多个元件共用一个电源插座。

因为计算机系统是由各种不同的元件组成的，所以浪涌保护器确实是一个非常有用的装置。

但是带有浪涌保护器的电源板的另一个功能——保护计算机中电子设备免受电源浪涌的损害——要重要得多。

在本文中，我们将了解浪涌保护器（也称为浪涌抑制器），揭示其作用、适用情况和工作效果。

此外，我们还将介绍它能提供何种水平的保护，为什么即使您使用了优质浪涌保护器，也可能得不到需要的所有保护。

2、浪涌基本知识浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。

因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。

在美国，一般家庭和办公环境配线的标准电压是120伏。

如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

为了澄清这一问题，了解一些有关电压的知识会很有帮助。

电压是一种表示电势能差额的度量单位。

电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。

这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。

因此，您可以将电压看作是电压力的度量单位。

我们稍后将了解到，有各种因素可以引起电压的短暂上升。

当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。

当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰。

如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。

这种效果与向水管施加过大水压十分相似。

如果水压过大，水管将会爆裂。

如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。

实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。

增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。

电涌保护器工作原理电涌保护器〔SPD〕工作原理及构造电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器〞或“过电压保护器〞英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和构造按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的根本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的根本元器件及其工作原理1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成(如图15a)，其中一根金属棒与所需保护设备的电源相线L1或零线〔N〕相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，防止了被保护设备上的电压升高。

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。

浪涌保护器，信号浪涌保护器的原理和作用如今，浪涌保护器可以防止过载电流对电器电路板的破坏，是电路电气系统和信号系统中不可缺少的安全保护装置。

一、浪涌保护器的保护含义浪涌保护器(信号浪涌保护器)是一种电子设备，它仅仅消耗很小的电能，或者不消耗电能，但却能够在主要应用电器上出现瞬态变化的高压尖峰时对电压进行平衡，此时它们形成快速短路回路以保护在主要交流电源上的用电设备。

二、地凯浪涌保护器种类它们分别为：1、初级浪涌保护器初级浪涌保护器是可以安装在任何地方的设备。

其中包括办公室、房屋或建筑物电线的入口。

它保护连接入口点以外的线路的每一个电器或设备。

初级电源浪涌保护器功能强大。

此外，它又重又大，而且成本高.2、二级浪涌保护器相反，二级浪涌保护器不如初级电涌保护器昂贵和有效。

但是，它很方便，易于移动，并且可以插入外部电源插座。

此外，它还可以保护电器不从所连接的电源插座中获得电流。

还有其他类型的二次电涌保护器装置，比如：(1)电源板这些是与电气通道连接的二级浪涌保护器。

此外，电源板具有许多用于连接各种电子设备的通道。

同样，如果发生电涌，电源板将切断电源。

但是，这有时会导致停电。

尽管如此，防止损坏设备是最有益的触。

(2)UPS(不间断电源)这是另一种二级浪涌保护器。

一些复杂的电源UPS具有内置的电源浪涌保护装置。

此外，与电源板相比，它提供了类似的安全功能。

设计浪涌保护器保护电路设计浪涌保护器电路有不同的方法：一、MOV或金属氧化物压敏电阻设计浪涌保护装置很容易。

一些电气设备只需要一个保护装置，即金属氧化物压敏电阻(MOV)。

(I)MOV的属性金属氧化物压敏电阻(MoV)是一种压敏电阻，它用作电源线中的浪涌保护装置.它的工作原理可以类似于电视或双向瞬态电压抑制器。

它还用作低钳位电压的开路。

MOV的工作原理类似于具有方向电压特性的非欧姆、非线性二极管。

(2)MC)V要求一种传导大电流的重半导体材料(通常是烧结的粒状氧化锌λ一块金属氧化物连接到接地和电源线，将电压限制在正常电路的三≡四倍左右,匹配的MoV并联连接以提高半衰期和电流能力。

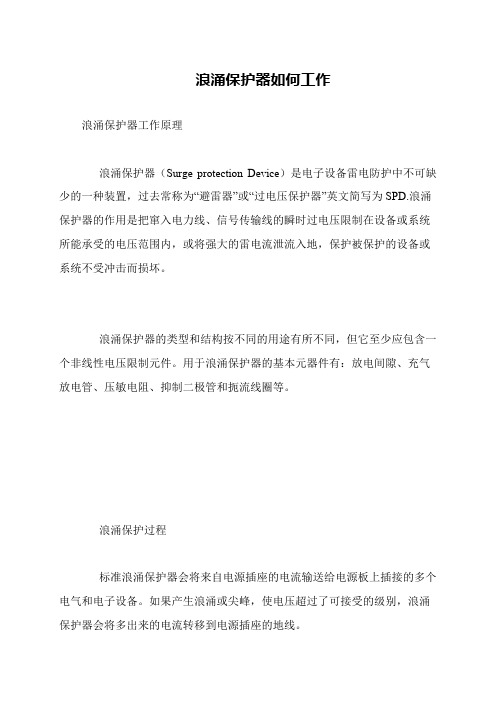

浪涌保护器如何工作
浪涌保护器工作原理
浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

浪涌保护过程
标准浪涌保护器会将来自电源插座的电流输送给电源板上插接的多个电气和电子设备。

如果产生浪涌或尖峰，使电压超过了可接受的级别，浪涌保护器会将多出来的电流转移到电源插座的地线。

浪涌保护器原理、结构、使用维护、故障处理、检修要求1.引言1.1 概述浪涌保护器是一种用于保护电子设备免受过电压浪涌影响的装置。

在现代电力系统中，因突发电压波动、雷击等原因，电网中会产生很高的过电压，这些过电压会对电子设备造成巨大的损害甚至导致设备故障。

浪涌保护器的作用就是在过电压出现时，通过引导电流来保护设备。

本文将详细介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求。

首先，我们将介绍浪涌保护器的原理，包括其工作原理和原理说明。

然后，我们将详细探讨浪涌保护器的结构组成和功能分析，以帮助读者更好地理解浪涌保护器的内部机制。

接下来，我们将介绍浪涌保护器的使用方法和维护要点。

使用浪涌保护器时需要注意的一些事项和保养措施将在本部分详细讨论。

浪涌保护器的正常运行对设备的长寿命和可靠性至关重要。

随后，我们将关注浪涌保护器的故障处理，包括常见故障和对应的解决方法。

浪涌保护器在使用过程中可能会出现一些问题，及时正确地处理故障可以保证设备的安全运行。

最后，我们将介绍浪涌保护器的检修要求，包括检修流程和检修要点。

定期检修浪涌保护器可以确保其性能和功能的可靠性，减少故障的发生。

综上所述，本文将全面介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求，旨在帮助读者更好地了解和运用浪涌保护器，提高设备的安全性和可靠性。

文章结构部分的内容如下：1.2 文章结构本文主要分为以下几个部分来讨论浪涌保护器的相关内容：2. 正文：2.1 浪涌保护器原理：介绍浪涌保护器的原理，包括原理说明和工作原理。

2.2 浪涌保护器结构：讲解浪涌保护器的结构组成和功能分析。

2.3 浪涌保护器的使用和维护：详细介绍浪涌保护器的使用方法和维护要点。

2.4 浪涌保护器故障处理：提供常见故障的识别和故障处理方法。

2.5 浪涌保护器的检修要求：介绍浪涌保护器的检修流程和检修要点。

3. 结论：3.1 总结：对本文的内容进行总结，概括浪涌保护器的原理、结构、使用维护、故障处理以及检修要求的要点。

浪涌保护器的具体作用与原理1.主要结构及工作原理电涌保护器的工作原理见示意图，两个电极分别与L（或者N）和PE线相联，两个电极之间形成一个电气间隙。

电网在不超过最大持续运行电压的情况下运行时，两个电极之间呈高阻状态。

如果电网因雷击或者操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将过电压能量释放。

冲击波过后，电弧将被由分弧片和灭弧室组成的灭弧系统熄灭，恢复到高阻状态。

图1 原理示意图2.作用BY系列电涌保护器采用了一种非线性特性极好的压敏电阻，在正常情况下，电涌保护器外于极高的电阻状态，漏流几乎为零，保证电源系统正常供电。

当电源系统出现上述情况的过电压时，电涌保护器立即在纳秒级的时间内迅速导通，将该过电压的幅值限止在设备的安全工作范围内。

同时把该过电压的能量释放掉。

随后，保护器又迅速的变为高阻状态，因而不影响电源系统的正常供电。

浪涌保护器，也叫防雷器.是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

泻流开启时间和泻流量是衡量它标准.我现在一般一级用70KA的二级用40KA的，再就是在楼顶上的用的大些一般也是40KA 100KA的还没有碰到过浪涌保护器的作用雷电放电可能发生在云层之间或云层内部，或云层对地之间；另外许多大容量电气设备的使用带来的内部浪涌，对供电系统（中国低压供电系统标准：AC 50Hz 220/380V）和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。

云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。

一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间。

大多数闪电电流在10，000至100，000安培的范围之间降落，其持续时间一般小于100微秒。

浪涌保护器工作原理
浪涌保护器是一种用于保护电子设备免受电力系统中突发电压波动的装置。

它
的工作原理是基于电磁感应和电压限制的原理。

当电力系统中出现突发的电压波动时，浪涌保护器会迅速介入，将过电压吸收并分散，从而保护电子设备不受损坏。

浪涌保护器主要由元件、接地线和外壳组成。

其中元件是其核心部分，包括气
体放电管、金属氧化物压敏电阻和二极管等。

这些元件能够在电压超过设定阈值时迅速导通，吸收过电压并将其分散到接地线上，保护电子设备免受损坏。

外壳则起到保护元件的作用，防止外界环境对浪涌保护器的影响。

浪涌保护器的工作原理可以简单概括为，当电力系统中出现突发电压波动时，
浪涌保护器会迅速导通，将过电压吸收并分散到接地线上，从而保护电子设备不受损坏。

这一过程是基于电磁感应和电压限制的原理，通过元件的作用实现的。

浪涌保护器的工作原理使其在电子设备的保护中起到了至关重要的作用。

它能
够有效地保护电子设备免受电力系统中突发电压波动的影响，延长设备的使用寿命，保障设备的安全稳定运行。

因此，在电力系统中广泛应用，并成为了一种不可或缺的装置。

总之，浪涌保护器的工作原理是基于电磁感应和电压限制的原理，通过元件的
作用将过电压吸收并分散到接地线上，从而保护电子设备免受损坏。

它在电子设备的保护中发挥着重要作用，保障了设备的安全稳定运行。

以下是电源系统SPD选择的要点：1、根据被保护线路制式，例如：单相220V、三相220/380V TNC/TNS/TT 等，选择合适制式SPD2、根据被保护设备的耐冲击电压水平，选择SPD的电压保护水平Up。

一般终端设备的耐冲击电压1.5kV，具体可参照GB 50343-54。

Up值小于其耐冲击电压即可。

3、根据线路引入方式，有无因直击雷击中而传到雷电流的风险，选择一级或者二级SPD。

一级SPD是有雷电流泄放参数的10/350波形的。

4、根据GB 50057-里的分流计算，计算线路所需的泄放电流强度，选择合适放电能力的SPD，需要SPD标称放电电流参数大于线路的分流电涌电流即可。

至于型号，不同厂家型号不一，没什么参考价值。

建议选择知名品牌，现在防雷市场鱼龙混杂，不要贪图便宜而使用劣质产品。

浪涌保护器设计原理、特性、运用范畴设计原理在最常见的浪涌保护器中，都有一个称为金属氧化物变阻器（Metal Oxide Varistor，MOV）的元件，用来转移多余的电压。

如下图所示，MOV将火线和地线连接在一起。

MOV由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。

这些半导体具有随着电压变化而改变的可变电阻。

当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。

反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。

如果电压正常，MOV会闲在一旁。

而当电压过高时，MOV可以传导大量电流，消除多余的电压。

随着多余的电流经MOV转移到地线，火线电压会恢复正常，从而导致MOV的电阻再次迅速增大。

按照这种方式，MOV仅转移电涌电流，同时允许标准电流继续为与浪涌保护器连接的设备供电。

打个比方说，MOV的作用就类似一个压敏阀门，只有在压力过高时才会打开。

另一种常见的浪涌保护装置是气体放电管。

这些气体放电管的作用与MOV 相同——它们将多余的电流从火线转移到地线，通过在两根电线之间使用惰性气体作为导体实现此功能。

前言：在电路保护解决方案中，雷击浪涌防护是电子工程师尤为关注的一个防护重点，浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压，浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害，本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

1最原始的浪涌防雷保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”，20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器，30年代出现了管式浪涌保护器，50年代出现了碳化硅防雷器，70年代又出现了金属氧化物浪涌保护器，现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

1、浪涌防雷保护器按工作原理分：浪涌保护器中的元件（压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容）是采用损耗自身的方式对冲击电流进行消解(发热,融化)，从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。

抑制元件的自身寿命会因为反复承受电流冲击而缩短，SineTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了SineTamer的使用寿命。

SineTamer约消解90％的过电压和过电流，剩余的10％则导入地下。

2SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。
