在线折光仪在食盐水中的应用 折光仪技术指标

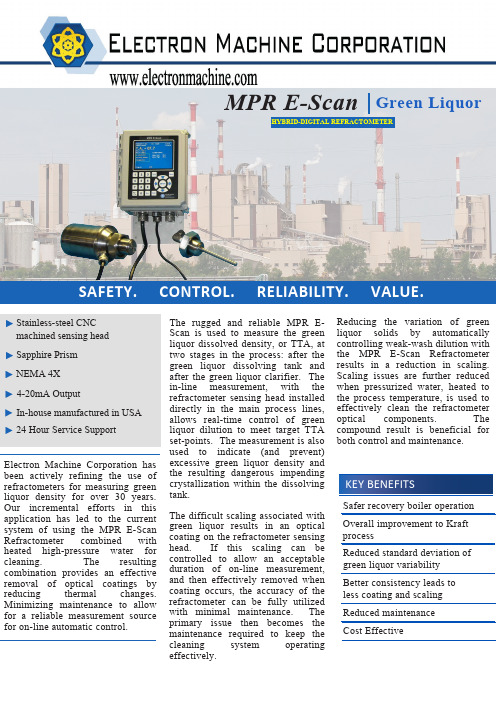

MPR E-Scan The rugged and reliable MPR E-Scan is used to measure the green liquor dissolved density, or TTA, at two stages in the process: after the green liquor dissolving tank and after the green liquor clarifier. The in-line measurement, with the refractometer sensing head installed directly in the main process lines, allows real-time control of green liquor dilution to meet target TTA set-points. The measurement is also used to indicate (and prevent) excessive green liquor density and the resulting dangerous impending crystallization within the dissolving tank.The difficult scaling associated withgreen liquor results in an optical coating on the refractometer sensing head. If this scaling can be controlled to allow an acceptable duration of on-line measurement, and then effectively removed when coating occurs, the accuracy of the refractometer can be fully utilized with minimal maintenance. The primary issue then becomes the maintenance required to keep the cleaning system operating effectively. Reducing the variation of green liquor solids by automatically controlling weak-wash dilution with the MPR E-Scan R efractometer results in a reduction in scaling. Scaling issues are further reduced when pressurized water, heated to the process temperature, is used to effectively clean the refractometer optical components. The compound result is beneficial for both control and maintenance. Stainless -steel CNC machined sensing head Sapphire Prism Safer recovery boiler operation Overall improvement to Kraft process HYBRID-DIGITAL REFRACTOMETERN EMA 4X SAFETY . CONTROL . R ELIABILITY . VALUE .In-house manufactured in USA 24 Hour Service Support Electron Machine Corporation has been actively refining the use of refractometers for measuring green liquor density for over 30 years. Our incremental efforts in this application has led to the curre nt system of using the MPR E-Scan R efractometer c ombined with heated high-pressure water for cleaning . The resulting combination provides an effective removal of optical coatings by reducing thermal changes . M inimizing maintenance to allow for a reliable measurement source for on-line automatic control. 4-20mA Output Reduced standard deviation of green liquor variability Better consistency leads to less coating and scaling Green LiquorReduced maintenance Cost Effective。

阿贝折光仪的使用及说明1．仪器构造的简单原理根据折射定律，入射角i和折射角r之间有下列关系：当光线从介质1进入介质2时则=n1，2(5-3)式中n1，n2，v1，v2分别为1，2两介质的折射率和光在其中的传播速度，n1，2是介质2对于介质1的相对折射率。

折射率为物质的特性常数，对一定波长的光在一定温度压力下，是一个定值。

＞n1时，则折射角r恒小于入射角i。

当人射角i增加到时，折射角相应地由式（5-3）可知，当n增加到最大值r c，r c称为临界角。

此时介质2中从OY到OA之间有光线通过，而OA到OX之间则为暗区，如图5-3。

当入射角为时，上式可写成：n＝n1·sin r c（5-4）2即在固定一种介质时，临界折射角r c的大小和折射率有简单的函数关系。

图5-3 光折射示意图 图5-4 仪器构造示意图阿贝折光仪就是根据这个原理设计的。

如图5-4是仪器构造的示意图。

它的主要部分为两块直角棱镜P I ，PII ，棱镜P I 的粗糙表面 与P II 的光学平面镜AD 之间约有0.1到0.15mm 的空隙，用于装待测液体并使在PI 、P II 间铺成一簿层。

光线从反射镜射入棱镜P I 后，由于 面是粗糙的毛玻璃而发生漫射，从各种角度透过缝隙的被测液体；进入棱镜P II 中，由前所知，从各个方向进入棱镜P II 的光线均产生折射，而其折射角都落在临界角rc 之内（因为棱镜的折射率大于液体的折射率，因此人射角从 到 的全部光线都能通过棱镜而发生折射）。

具有临界角r c 的光线穿出棱镜P II 后射于目镜上，此时若将目镜的十字线调节到适当位置，则会见到目镜上半明半暗。

从几何光学原理可以证明，缝隙中液体的折射率n 液与r c 间的关系为：n液＝sinBB对一定的棱镜为一常数，n棱镜在定温下也是个定值。

所以液体的折射率n液是角r c的函数。

由r c可计算液体折射率。

折光仪上已经把读数r c换算成n液的值，可直接读出n液的值。

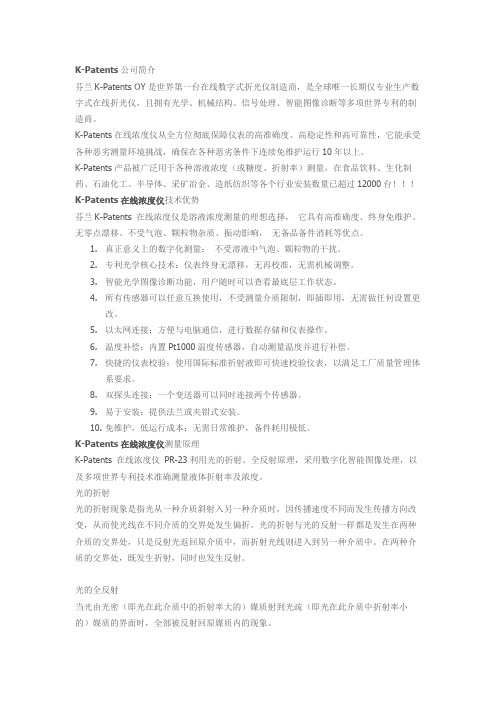

K-Patents公司简介芬兰K-Patents OY是世界第一台在线数字式折光仪制造商，是全球唯一长期仅专业生产数字式在线折光仪，且拥有光学、机械结构、信号处理、智能图像诊断等多项世界专利的制造商。

K-Patents在线浓度仪从全方位彻底保障仪表的高准确度、高稳定性和高可靠性，它能承受各种恶劣测量环境挑战，确保在各种恶劣条件下连续免维护运行10年以上。

K-Patents产品被广泛用于各种溶液浓度（或糖度、折射率）测量，在食品饮料、生化制药、石油化工、半导体、采矿冶金、造纸纺织等各个行业安装数量已超过12000台！！！K-Patents在线浓度仪技术优势芬兰K-Patents 在线浓度仪是溶液浓度测量的理想选择，它具有高准确度、终身免维护、无零点漂移、不受气泡、颗粒物杂质、振动影响，无备品备件消耗等优点。

1.真正意义上的数字化测量：不受溶液中气泡、颗粒物的干扰。

2.专利光学核心技术：仪表终身无漂移，无再校准，无需机械调整。

3.智能光学图像诊断功能，用户随时可以查看最底层工作状态。

4.所有传感器可以任意互换使用，不受测量介质限制，即插即用，无需做任何设置更改。

5.以太网连接：方便与电脑通信，进行数据存储和仪表操作。

6.温度补偿：内置Pt1000温度传感器，自动测量温度并进行补偿。

7.快捷的仪表校验：使用国际标准折射液即可快速校验仪表，以满足工厂质量管理体系要求。

8.双探头连接：一个变送器可以同时连接两个传感器。

9.易于安装：提供法兰或夹钳式安装。

10.免维护，低运行成本：无需日常维护，备件耗用极低。

K-Patents在线浓度仪测量原理K-Patents 在线浓度仪PR-23利用光的折射、全反射原理，采用数字化智能图像处理，以及多项世界专利技术准确测量液体折射率及浓度。

光的折射光的折射现象是指光从一种介质斜射入另一种介质时，因传播速度不同而发生传播方向改变，从而使光线在不同介质的交界处发生偏折。

光的折射与光的反射一样都是发生在两种介质的交界处，只是反射光返回原介质中，而折射光线则进入到另一种介质中。

在线折光仪的应用场景说到在线折光仪，嘿，很多人可能第一反应是：这是什么玩意儿？好像离我挺远的，跟我没啥关系。

不过，说实话，它的确离我们挺近的，只是我们大多数时候都没注意到罢了。

想象一下，咱们的手机、电视，甚至一些日常生活中的小物件，它们的生产过程中，都可能涉及到折光仪。

这东西就是这么重要，虽然它平时藏在背后，不声不响地默默地工作着。

在线折光仪说白了，就是一种能实时测量液体或者气体折射率的设备。

别看它名字那么学术，其实它的作用挺简单的。

你用它的时候，基本上就是拿它测量一个物质的折光性质，看它是不是符合标准。

比如，你喝的饮料是不是加了某些“假料”，或者你吃的食物里面，是不是有些成分没标明，嘿，靠它就能一眼看出来。

所以，虽然它听起来像个高大上的科技产品，但它的应用其实跟我们每天的生活息息相关。

只不过我们平常根本没察觉到罢了。

举个例子，拿食品行业来说，在线折光仪就成了检查原料纯度和产品质量的“守门员”。

你想想，市场上那些五花八门的饮料，包装上写着天然果汁，但谁知道里头究竟加了多少人工香精和糖呢？要不是在线折光仪在生产线上盯着，谁能保证这些饮料就真是天然的呢？通过测量折射率，机器能轻松区分真假，确保咱们喝到的每一口都是真的健康和纯正。

这种科技，简直就是让生产商没法瞒天过海，给了消费者一个真正的保障。

再比如，制药行业。

这可不是小打小闹的地方，药品的质量直接关系到病人的生命安全。

每一瓶药，每一粒药丸，都得精确无误。

而在线折光仪就在这里发挥了大作用。

在药品生产过程中，折光仪可以实时监控药物的浓度，确保每一批药品都符合要求。

想象一下，假如药品的浓度没到标准，或者出现了杂质，病人吃下去的后果可能不堪设想。

所以，这个小小的设备，可以说是守护了人命关天的安全网。

而且你知道吗？其实这东西不仅仅是在食品和制药领域有用。

在化学行业，它也是个大英雄。

比如在石油化工领域，折光仪能帮助监测液体中的各种成分，确保它们的质量稳定。

不仅仅是液体，连气体的成分也能通过这玩意儿来测。

手持式折光仪,千分之一盐度计
型号:MHY-27630
手持式折光仪盐度计简介
我厂生产的手持折光仪是一种用于测量液体浓度的精密光学仪器。

具有操作简单、携带方便、使用便捷、测量
液少、准确迅速等特点。

是科学研究、机械加工、食品加工及海水养殖的必备仪器。

主要用于测定：
1)海水养殖的含盐量。

2) 主要技术参数：
1)光学系统放大倍率 3 倍。

2)主要类型的测量范围及最小刻度：
范围0~10‰ 1.000~1.070
精度1‰0.005
尺寸净重4×4×23(cm)240g
产品结构：
1.折光棱镜
2.盖板
3.校准螺栓
4.光学系统管路
5.目镜（视度调节环）
测量规程：（附图）
1）将折光棱镜①对准光亮方向，调节目镜视度环⑤，直到标线清晰为止。

（注：因为该仪器是对温度比较敏感
在使用过程中手指不要接触前端金属部位。

）
2）调整基准：测定前首先使标准液（纯净水）、仪器及待测液体基于同一温度。

掀开盖板②,然后取1～2 滴标
准液滴于折光棱镜上, 并用手轻轻按压盖板②得出一条明暗分界线。

旋转校准螺栓③使目镜视场中的明暗
分界线与基准线重合(0%)。

3）掀开盖板②,用柔软绒布擦净棱镜表面,取1～2 滴被测溶液滴于折光棱镜上,盖上盖板②轻轻按压，读取明
暗分界线的相对刻度,即为被测液体的含量。

4）测量完毕后，直接用潮湿绒布擦去棱镜表面及盖板上的附着物，待干燥后，妥善保存起
来。

折光仪使用说明折光仪使用说明一、概述折光仪是一种用于测量光的折射率和反射率的仪器。

本文将详细介绍折光仪的使用方法及注意事项。

二、仪器组成折光仪主要由以下几个部分组成：1、光源：提供采样所需的光源。

2、切换装置：用于选择不同的测量模式和波长。

3、透射装置：用于测量材料的折射率。

4、反射装置：用于测量材料的反射率。

5、控制面板：用于设置测量参数和显示测量结果的操作界面。

6、数据处理软件：用于导出、分析和保存测量数据。

三、使用步骤1、准备工作a：连接仪器：将折光仪正确连接至电源和计算机。

b：校准仪器：根据用户手册进行仪器的校准操作。

2、测量模式选择a：透射模式：选择透射装置进行测量。

此模式适用于测量材料的折射率。

b：反射模式：选择反射装置进行测量。

此模式适用于测量材料的反射率。

3、设置测量参数a：波长选择：根据需要选择合适的波长。

b：采样间隔：设置采样点之间的距离，影响测量的精度。

c：测量范围：根据样品的特性设置合适的测量范围。

4、开始测量a：放置样品：将待测样品放置在透射或反射装置中，并确保样品表面整洁。

b：启动测量：控制面板上的开始按钮，开始进行测量。

5、结果分析a：数据显示：测量完成后，测量结果将显示在控制面板上。

b：数据处理：使用数据处理软件对测量结果进行导出、分析和保存。

四、注意事项1、正确操作：在操作折光仪前，请仔细阅读使用手册，并按照要求正确操作仪器。

2、样品准备：确保待测样品表面无灰尘、污染物，以免影响测量结果。

3、清洁维护：定期对仪器进行清洁和维护，保持仪器的正常运行。

4、安全注意：在操作仪器时，注意保护眼睛和皮肤，避免受到激光束的直接照射。

附件：1、使用手册：详细介绍折光仪的操作步骤和注意事项。

2、校准记录表：用于记录仪器的校准结果。

法律名词及注释：1、折射率：光线从一种介质进入另一种介质时，光的传播速度的比值。

2、反射率：光线射入物体表面时，被反射出来的光的强度与入射光的强度之比。

哈纳盐度计折光仪安全操作及保养规程哈纳盐度计折光仪是一种用来测量水样盐度的精密仪器，因其精度高、操作方便、使用范围广泛等优点，在海洋、水产、化工、医药等领域得到了广泛应用。

为了保证仪器的正常工作和使用寿命，需要进行安全操作和定期保养。

本文将介绍哈纳盐度计折光仪的安全操作及保养规程。

安全操作规程1.仪器应在平稳、干燥、通风良好的环境中工作，避免受潮、受热、受阳光直射等影响。

2.操作前，应检查仪器的电源、电线、碳棒等部分是否有破损或老化现象，如有破损或老化现象，应及时更换。

3.在操作仪器前，应先测量常数，确保常数正确，以保证测量精度。

4.操作前，检查样品池内是否有杂质或水渍，有则可用滤纸或清水进行清洗。

5.操作时，应先调整仪器的曝光时间和对焦，确保仪器测量的精度和准确性。

6.操作中，应避免碰撞、震动和过度振动等情况出现，以免影响测量精度。

7.操作结束后，应及时关闭仪器电源，断开电源线，待冷却后再进行移动。

8.长时间不使用仪器时，应将仪器存放在阴凉干燥处，避免阳光直射、湿度过高、温度过低等情况。

9.在保养和维护仪器时，务必按照说明书操作，如不能解决问题或出现异常情况应及时联系售后服务，切勿私自维修或更换零部件。

保养规程1.使用后，应将样品池内溶液彻底清洗干净，避免溶液长时间滞留，影响测量精度。

2.在清洗样品池时，应使用干净的纱布或滤纸进行清洗，避免使用硬物等刮擦样品池，以免刮伤样品池表面。

3.维护仪器时，可用干净的棉布或毛刷轻轻擦拭仪器外表面，避免使用化学溶剂等有腐蚀性的物品进行擦拭，以免损坏仪器表面。

4.仪器长时间不用时，应在样品池中放置少量的专用保养光液，避免溶液过干或过湿，以保证仪器使用寿命。

5.在更换电源等零部件时，应注意避免操作不当，造成电路短路、漏电等危险。

6.定期检查仪器的电源、电线、碳棒等部分是否有破损或老化现象，如有破损或老化现象，应及时更换。

总之，哈纳盐度计折光仪是一款精密的检测仪器，在使用和保养时需要特别注意安全操作规程和保养规程，以避免造成安全事故或影响仪器的使用寿命。

折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。

二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。

4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

折光仪在食品工业中的应用折光仪是一种精密的光学仪器，可以测量物质的折射率。

在食品工业中，折光仪的应用十分广泛。

本文将从食品质量检测、加工控制和研发创新三个方面，详细介绍折光仪在食品工业中的应用。

首先，折光仪在食品质量检测中起着重要的作用。

不同食品的折射率直接关系到其中的糖度、脂肪含量等指标。

通过测量食品的折射率，可以判断其品质是否合格。

例如，在果汁行业中，折光仪可以帮助检测果汁的含糖量，为生产控制和新品开发提供准确的数据。

同时，折光仪还可以用于检测食用油的酸度，辅助鉴别不同品牌和类型的油品。

通过折光仪的使用，可以提高食品质量检测的准确性和效率，保障食品安全。

其次，折光仪在食品加工过程中的控制也非常重要。

在糕点、面包等食品生产中，折光仪可以测量面团中的水分含量。

水分的含量可以直接影响到面团的质地和口感，因此正确控制水分是保证产品质量的关键。

折光仪可以快速准确地测量水分含量，使得生产过程更加精细化。

此外，折光仪还可以用于食品中添加剂的测量，例如甜味剂、色素等，帮助生产过程的控制和调整。

最后，折光仪在食品研发创新中也有着重要的应用。

随着消费者对食品质量和口感的要求不断提高，食品厂商需要不断推陈出新来满足市场需求。

折光仪可以用于快速测量食品中各种成分的折射率，从而迅速获得食品的物理和化学性质。

这些数据可以为食品的研发提供指导，帮助厂商开发出更加优质的新产品。

例如，在乳制品行业，折光仪可以测量脂肪含量、蛋白质含量等重要指标，为新产品的开发提供参考。

综上所述，折光仪在食品工业中的应用十分广泛。

无论是在食品质量检测、加工控制还是研发创新中，折光仪都发挥着重要的作用。

它的精确测量能力和快速反应速度，大大提高了食品质量的准确性和生产效率，促进了食品行业的发展。

随着技术的不断发展，相信折光仪在食品工业中的应用还将进一步扩大和深化。
